전기철도기사 2020년 1회 기출문제

2020-08-22 시행 · 68문항

이 회차 문제 풀기 →
2번
직류전기철도에서 귀선용 레일의 전위에 대한 설명으로 틀린 것은?
  1. ① 부하전류가 작을수록 높아진다.
  2. ② 레일의 고유저항이 클수록 높아진다.
  3. ③ 레일의 대지 절연저항이 클수록 높게된다.
  4. ④ 부하점과 변전소간 거리가 멀수록 높아진다.
정답 확인

정답 ①

4번

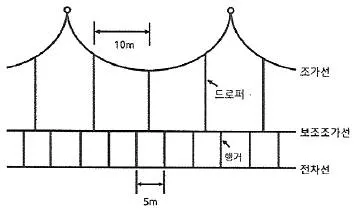

다음 그림과 같은 커티너리 조가방식은?
전기철도기사 2020년 1회 4번 문제 그림
  1. ① 콤파운드 커티너리
  2. ② 심플 커티너리
  3. ③ 변 Y형 심플 커티너리
  4. ④ 사조식
정답 확인

정답 ①

5번
전차선로 계통보호방식 및 설비의 설명으로 틀린 것은?
  1. ① 보호선에 의한 방식은 애자의 경계에서 연결하여 지락도 선을 보호선에 접속하는 방식이다.
  2. ② 가공지선에 의한 방식은 매설지선 설치 후 공용으로 접지 하여 지락사고 시 대지전위를 억제하는 방식이다.
  3. ③ 보안기는 교류구간에서 가공지선을 설치하는 경우에 가공 지선과 부급전선 사잉에 설치하는 설비이다.
  4. ④ 피뢰기는 뇌 및 회로이상전압을 대지로 방전시켜 이상전 압을 저감시키는 설비이다.
정답 확인

정답 ②

6번
가공전차선 구간과 지하 강체전차선과의 이행구간에 압사특 성을 점진적으로 같게 하여 팬터그래프가 원활히 통과할 수 있도록 하는 장치는?
  1. ① 확장 장치
  2. ② 직접 유도 장치
  3. ③ 구분 장치
  4. ④ 고정점 장치
정답 확인

정답 ②

7번
에어섹션 개소에서 구분용 애자의 하단은 본선의 전차선 높 이에서 몇 mm 이상으로 시설하여야 하는가?
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ②

8번
고속철도구간(속도등급은 250킬로급 초과) 에어조인트의 평 행뿐에서 전차선의 상호간격(mm)은?
  1. ① 90
  2. ② 100
  3. ③ 200
  4. ④ 350
정답 확인

정답 ③

9번
경간 60m, 표준장력 1000kgf, 합싱 전차선의 단위 중량 1.795kgf/m, 행거의 최소길이 0.15m일 때, 전차선 가고 (mm)는 약 얼마인가?
  1. ① 560
  2. ② 710
  3. ③ 858
  4. ④ 960
정답 확인

정답 ④

10번
교류전기철도의 BT급전방식에서 흡상변압기의 주요 설치목 적은?
  1. ① 전압강하 방지
  2. ② 이상전압 방지
  3. ③ 고조파 바생억제
  4. ④ 통신유도장애 경감
정답 확인

정답 ④

11번
금속체가 레일에 대하여 높은 전위에 있는 경우에만 전류를 유출시키는 방식으로써 전식 방지에 널리 사용하는 방식은?
  1. ① 직류 배류 방식
  2. ② 선택 배류 방식
  3. ③ 강제 배류 방식
  4. ④ 간접 배류 방식
정답 확인

정답 ②

12번
가공 급전선(케이블 제외)의 인장하중의 안전율은?
  1. ① 2.0
  2. ② 2.2
  3. ③ 2.5
  4. ④ 3.0
정답 확인

정답 ②

13번
첫 번째 전주의 전차선 높이가 5.2mm이다. 이때 경간 50m, 구배 3/1000으로 전차선이 낮아진다면 다음 전주의 전차선 높이(m)는?
  1. ① 5.1
  2. ② 5.05
  3. ③ 5
  4. ④ 4.95
정답 확인

정답 ②

14번
교류전차선로의 지락고장 발생 시 고장 검출을 하기 위한 계통의 보호방식이 아닌 것은?
  1. ① 보호선
  2. ② 가공지선
  3. ③ 매설지선
  4. ④ 피뢰선
정답 확인

정답 ④

16번
경간 중앙 드로퍼에 설치되는 M-T 균압선의 최대 설치간격 (m)은? (단, 속도 등급은 250킬로급 이상이다.)
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ②

17번
직류 강체전차선로(T-Bar 방식)의 브래킷의 표준 간격(m) 은?
  1. ① 5
  2. ② 9
  3. ③ 14
  4. ④ 18
정답 확인

정답 ①

18번
속도등급 200킬로급 이하에서 가동브래킷 곡선당김금구의 설치 각도는?
  1. ① 레일에 대하여 궁형은 11°, 직선형은 15°
  2. ② 레일에 대하여 궁형은 15°, 직선형은 11°
  3. ③ 레일에 대하여 궁형은 14°, 직선형은 18°
  4. ④ 레일에 대하여 궁형은 18°, 직선형은 14°
정답 확인

정답 ①

19번
교류 전기철도 변전소에서 사용되는 재폐로 계전기를 나타 내는 것은?
  1. ① 21F
  2. ② 51F
  3. ③ 79F
  4. ④ 99F
정답 확인

정답 ③

20번
전차선의 편위를 정하는 요소가 아닌 것은?
  1. ① 전기차 동요에 따른 집전장치의 편위
  2. ② 풍압에 따른 전차선의 편위
  3. ③ 곡선로에 의한 전차선의 편위
  4. ④ 곡선로의 건축한계에 따른 전차선의 편위
정답 확인

정답 ④

21번
압축력(항압용)과 인장력(인장용)이 가해지는 가동브래킷 개 소에 사용되는 애자는?
  1. ① 현수애자
  2. ② 지지애자
  3. ③ 내무애자
  4. ④ 장간애자
정답 확인

정답 ④

22번
전철주 푸싱(pushing) 기초 바닥면의 유효지지력이 100kN/m2이고 기초 바닥면의 단면계수가 1.13m3일 때, 기 초바닥면의 허용 저항모멘트(kN·m)는?
  1. ① 100
  2. ② 113
  3. ③ 200
  4. ④ 226
정답 확인

정답 ②

23번
전주 또는 고정빔 등에 취부하여 급전선, 부급전선, 보호선 등을 지지 또는 인류하기 위한 구조물은?
  1. ① 전주 대용물
  2. ② 하수강
  3. ③ 완철
  4. ④ 평형틀
정답 확인

정답 ③

24번
도로를 횡단하여 시설하는 지선의 높이는 지표상 몇 m 이 상으로 하는가?
  1. ① 5
  2. ② 6
  3. ③ 7
  4. ④ 8
정답 확인

정답 ①

25번
그림과 같은 트러스구조물에서 AC의 부재력(t)은?
  1. ① 6t(인장)
  2. ② 6.5t(압축)
  3. ③ 9t(인장)
  4. ④ 10t(압축)
정답 확인

정답 ④

26번
다음 중 특정 길이의 선분을 회전시킬 때 생기는 표면적을 계산할 때 이용하는 것은?
  1. ① 베티의 정리
  2. ② 라미의 정리
  3. ③ 뉴톤의 정리
  4. ④ 파프스의 정리
정답 확인

정답 ④

27번
안정한 구조물에 쓰이는 것으로 힘의 평형조건만으로 구조 물의 모든 반력과 부재의 응력을 구할 수 있을 때 이를 무 엇이라 하는가?
  1. ① 변형
  2. ② 불안정
  3. ③ 정정
  4. ④ 부재
정답 확인

정답 ③

28번
봉이 축 방향으로 단면에 균일한 인장응력을 받고 있다. 인 장응력이 300kgf/cm2이면 체적변형률은 약 얼마인가? (단, 프와송비v=0.4, 탄성계수E=2.1×104kgf/cm2)
  1. ① 0.0029
  2. ② 0.0057
  3. ③ 0.029
  4. ④ 0.057
정답 확인

정답 ①

29번
단면의 폭이 15cm, 높이가 h인 직사각형 단면에서 단면계 수가 1000cm3일 때, 높이h(cm)는?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ②

30번
지표면에서 높이가 10m인 단독 지지주에 26kgf/m의 수평 분포하중이 작용하는 경우 지면과의 경계점 모멘트(kgf·m) 는?
  1. ① 1300
  2. ② 1400
  3. ③ 1500
  4. ④ 1600
정답 확인

정답 ①

31번
조합철주에서 복경사재인 경우 수평면에 대한 경사각도는?
  1. ① 30°
  2. ② 45°
  3. ③ 60°
  4. ④ 65°
정답 확인

정답 ②

32번
지선의 취부각도가 30°이고 전선의 최대장력이 1000kgf일 때 지선이 받는 최대장력(kgf)은?
  1. ① 2000
  2. ② 1000
  3. ③ 860
  4. ④ 500
정답 확인

정답 ①

33번
탄성계수 E와 변형률 ε와의 관계는?
  1. ① E와 ε는 비례
  2. ② E와 ε에 반비례
  3. ③ E는 ε의 제곱에 비례
  4. ④ E는 ε의 제곱에 반비례
정답 확인

정답 ②

34번
그림과 같은 힘에 대하여 O점에 대한 모멘트(t·cm)는?
  1. ① 15
  2. ② 20
  3. ③ 25
  4. ④ 30
정답 확인

정답 ③

36번
전철용 지선설비 중 지선의 최소 안전율은?
  1. ① 1
  2. ② 1.5
  3. ③ 2
  4. ④ 2.5
정답 확인

정답 ④

37번
다음 구조물 중 1차원의 구조물이 아닌 것은?
  1. ① 기둥
  2. ② 샤프트
  3. ③ 쉘
  4. ④ 원통
정답 확인

정답 ③

38번
다음 라멘구조물의 부정정차수는? (단, 중앙의 절점은 힌지 이다.)
전기철도기사 2020년 1회 38번 문제 그림
  1. ① 1차부정정
  2. ② 2차부정정
  3. ③ 3차부정정
  4. ④ 4차부정정
정답 확인

정답 ②

39번
단독지지주의 높이가 7.8m이고 전차선의 수평집중하중이 10kN이다. 이 경우 지면과의 경계점에서의 전단력(kN)은?
  1. ① 5
  2. ② 10
  3. ③ 39
  4. ④ 78
정답 확인

정답 ②

40번
전차선로 속도등급 300킬로급 이상에서 전차선로 전주경간 은 최대 몇 m까지 가능한가?
  1. ① 85
  2. ② 65
  3. ③ 45
  4. ④ 25
정답 확인

정답 ②

41번
전위경도 V와 전계 E의 관계식은?
  1. ① E=gradV
  2. ② E=divV
  3. ③ E=-gradV
  4. ④ E=-divV
정답 확인

정답 ③

43번
임의의 방향으로 배열되었던 강자성체의 자구가 외부 자기 장의 힘이 일정치 이상이 되는 순간에 급격히 회전하여 자 기장의 방향으로 배열되고 자속밀도가 증가하는 현상을 무 엇이라 하는가?
  1. ① 자기여효(magnetic aftereffect)
  2. ② 바크하우젠 효과(Barkhausen effect)
  3. ③ 자기왜현상(magneto-striction effect)
  4. ④ 핀치 효과(Pinch effect)
정답 확인

정답 ②

44번
정전계에서 도체에 정(+)의 전하를 주었을 때의 설명으로 틀린 것은?
  1. ① 도체 표면의 곡률 반지름이 작은 곳에 전하가 많이 분포 한다.
  2. ② 도체 외측의 표면에만 전하가 분포한다.
  3. ③ 도체 표면에서 수직으로 전기력선이 출입한다.
  4. ④ 도체 내에 있는 공동면에도 전하가 골고루 분포한다.
정답 확인

정답 ④

45번
분극의 세기 P, 전계 E, 전속밀도 D의 관계를 나타낸 것으 로 옳은 것은? (단, ε0는 진공의 유전율이고, εr은 유전체의 비유전율이고, ε은 유전체의 유전율이다.)
전기철도기사 2020년 1회 45번 문제 그림
  1. ① P=ε0(ε+1)E
  2. ② P=D-ε0E
  3. ③ ε0=D-E
정답 확인

정답 ③

47번
2장의 무한 평판 도체를 4cm의 간격으로 놓은 후 평판 도 체 간에 일정한 전계를 인가하였더니 평판 도체 표면에 2μ C/m2의 전하밀도가 생겼다. 이 때 평행 도체 표면에 작용하 는 정전응력은 약 몇 N/m2인가?
  1. ① 0.057
  2. ② 0.226
  3. ③ 0.57
  4. ④ 2.26
정답 확인

정답 ②

48번
내부 장치 또는 공간을 물질로 포위시켜 외부 자계의 영향 을 차폐시키는 방식을 자기차폐라한다. 다음 중 자기차폐에 가장 적합한 것은?
  1. ① 비투자율이 1 보다 작은 역자성체
  2. ② 강자성체 중에서 비투자율이 큰 물질
  3. ③ 강자성체 중에서 비투자율이 작은 물질
  4. ④ 비투자율에 관계없이 물질의 두께에만 관계되므로 되도 록이면 두꺼운 물질
정답 확인

정답 ②

49번
공기 중에서 2V/m의 전계의 세기에 의한 변위전류밀도의 크기를 2A/m2으로 흐르게 하려면 전계의 주파수는 약 몇 MHz가 되어야 하는가?
  1. ① 9000
  2. ② 18000
  3. ③ 36000
  4. ④ 72000
정답 확인

정답 ②

50번
그림과 같은 직사각형의 평면 코일이 인 자계에 위치하고 있다. 이 코일에 흐르는 전류가 5A일 때 z축에 있는 코일에서의 토크 는 약 몇 N·m인가?
전기철도기사 2020년 1회 50번 문제 그림전기철도기사 2020년 1회 50번 문제 그림
  1. ① 2.66×10-4ax
  2. ② 5.66×10-4ax
  3. ③ 2.66×10-4az
  4. ④ 5.66×10-4az
정답 확인

정답 ④

51번
압전기 현상에서 전기 분극이 기계적 응력에 수직한 방향으 로 발생하는 현상은?
  1. ① 종효과
  2. ② 횡효과
  3. ③ 역효과
  4. ④ 직접효과
정답 확인

정답 ②

52번
정전용량이 0.03μF인 평행판 공기 콘덴서의 두 극판 사이에 절반 두께의 비유전율 10인 유리판을 극판과 평행하게 넣었 다면 이 콘덴서의 정전용량은 약 몇 μF이 되는가?
  1. ① 1.83
  2. ② 18.3
  3. ③ 0.055
  4. ④ 0.55
정답 확인

정답 ③

53번
반지름이 30cm인 원판 전극의 평행판 콘덴서가 있다. 전극 의 간격이 0.1cm이며 전극 사이 유전체의 비윤전율이 4.0 이라 한다. 이 콘덴서의 정전용량은 약 몇 μF인가?
  1. ① 0.01
  2. ② 0.02
  3. ③ 0.03
  4. ④ 0.04
정답 확인

정답 ①

54번
구리의 고유저항은 20℃에서 1.69×10-8Ω·m이고 온도계수 는 0.00393이다. 단면적이 2mm2이고 100m인 구리선의 저 항값은 40℃에서 약 몇 Ω인가?
  1. ① 0.91×10-3
  2. ② 1.89×10-3
  3. ③ 0.91
  4. ④ 1.89
정답 확인

정답 ③

57번
평행 도선에 같은 크기의 왕복 전류가 흐를 때 두 도선 사 이에 작용하는 힘에 대한 설명으로 옳은 것은?
  1. ① 흡인력이다.
  2. ② 전류의 제곱에 비례한다.
  3. ③ 주위 매질의 투자율에 반비례한다.
  4. ④ 두 도선 사이 간격의 제곱에 반비례한다.
정답 확인

정답 ②

58번
주파수가 100MHz일 때 구리의 표피 두께(skin depth)는 약 몇 mm인가? (단, 구리의 도전율은 5.9×107℧/m이고, 비투 자율은 0.99이다.)
  1. ① 3.3×10-2
  2. ② 6.6×10-2
  3. ③ 3.3×10-3
  4. ④ 6.6×10-3
정답 확인

정답 ④

60번
정전용량이 각각 C1=1μF, C2=2μF인 도체에 전하 Q1=-5μ C, Q2=2μC을 각각 주고 각 도체를 가는 철사로 연결하였을 때 C1에서 C2로 이동하는 전하 Q(μC)는?
  1. ① -4
  2. ② -3.5
  3. ③ -3
  4. ④ -1.5
정답 확인

정답 ①

61번
3상 3선식 송전선에서 L을 작용 인덕턴스라 하고 Le 및 Lm 은 대지를 귀로로 하는 1선의 자기 인덕턴스 및 상호 인덕 턴스라고 할 때 이들 사이의 관계식은?
  1. ① L=Lm-Le
  2. ② L=Le-Lm
  3. ③ L=Lm+Le
정답 확인

정답 ②

62번
송전선에서 뇌격에 대한 차폐 등을 위해 가선하는 가공지선 에 대한 설명으로 옳은 것은?
  1. ① 차폐각은 보통 15~30°정도로 하고 있다.
  2. ② 차폐각이 클수록 벼락에 대한 차폐효과가 크다.
  3. ③ 가공지선을 2선으로 하면 차폐각이 적어진다.
  4. ④ 가공지선으로는 연동선을 주로 사용한다.
정답 확인

정답 ③

63번
복도체에서 2본의 전선이 서로 충돌하는 것을 방지하기 위 하여 2본의 전선 사이에 적당한 간격을 두어 설치하는 것 은?
  1. ① 아모로드
  2. ② 댐퍼
  3. ③ 아킹혼
  4. ④ 스페이서
정답 확인

정답 ④

64번
주변압기 등에서 발생하는 제5고조파를 줄이는 방법으로 옳 은 것은?
  1. ① 전력용 콘덴서에 직렬리액터를 연결한다.
  2. ② 변압기 2차측에 분로리액터를 연결한다.
  3. ③ 모선에 방전코일을 연결한다.
  4. ④ 모선에 공심 리액터를 연결한다.
정답 확인

정답 ①

65번
계통의 안정도 증진대책이 아닌 것은?
  1. ① 발전기나 변압기의 리액턴스를 적재 한다.
  2. ② 선로의 회선수를 감소시킨다.
  3. ③ 중간 조상 방식을 채용한다.
  4. ④ 고속도 재폐로 방식을 채용한다.
정답 확인

정답 ②

66번
수전단 전력 원선도의 전력 방정식이 P2 r+(Qr+400)2=250000으로 표현되는 전력계통에서 가능한 최대로 공급할 수 있는 부하전력(Pr)과 이때 전압을 일정하 게 유지하는데 필요한 무효전력(Qr)은 각각 얼마인가?
  1. ① Pr=500, Qr=-400
  2. ② Pr=400, Qr=500
  3. ③ Pr=300, Qr=100
  4. ④ Pr=200, Qr=-300
정답 확인

정답 ①

67번
표피효과에 대한 설명으로 옳은 것은?
  1. ① 표피효과는 주파수에 비례한다.
  2. ② 표피효과는 전선의 단면적에 반비례한다.
  3. ③ 표피효과는 전선의 비투자율에 반비례한다.
  4. ④ 표피효과는 전선의 도전율에 반비례한다.
정답 확인

정답 ①

68번
배전선의 전력손실 경감 대책이 아닌 것은?
  1. ① 다중접지 방식을 채용한다.
  2. ② 역률을 개선한다.
  3. ③ 배전 전압을 높인다.
  4. ④ 부하의 불평형을 방지한다.
정답 확인

정답 ①

70번
수전용 변전설비의 1차측 차단기의 차단용량은 주로 어느 것에 의하여 정해지는가?
  1. ① 수전 계약용량
  2. ② 부하설비의 단락용량
  3. ③ 공급측 전원의 단락용량
  4. ④ 수전전력의 역률과 부하율
정답 확인

정답 ③

71번
1상의 대지 정전용량이 0.5μF, 주파수가 60Hz인 3상 송전 선이 있다. 이 선로에 소호리액터를 설치한다면, 소호리액터 의 공진리액턴스는 약 몇 Ω이면 되는가?
  1. ① 970
  2. ② 1370
  3. ③ 1770
  4. ④ 3570
정답 확인

정답 ③

72번
배전선로의 고장 또는 보수 점검 시 정전구간을 축소하기 위하여 사용되는 것은?
  1. ① 단로기
  2. ② 컷아웃스위치
  3. ③ 계자저항기
  4. ④ 구분개폐기
정답 확인

정답 ④

73번
전압과 유효전력이 일정할 경우 부하 역률이 70%인 선로에 서의 저항 손실(P70%)은 역률이 90%인 선로에서의 저항손실 (P90%)과 비교하면 약 얼마인가?
  1. ① P70%=0.6P90%
  2. ② P70%=1.7P90%
  3. ③ P70%=0.9P90%
  4. ④ P70%=2.7P90%
정답 확인

정답 ②

74번
그림과 같은 이상 변압기에서 2차 측에 5Ω의 저항부하를 연결하였을 때 1차 측에 흐르는 전류(I)는 약 몇 A인가?
전기철도기사 2020년 1회 74번 문제 그림
  1. ① 0.6
  2. ② 1.8
  3. ③ 20
  4. ④ 660
정답 확인

정답 ①

76번
조속기의 폐쇄시간이 짧을수록 나타나는 현상으로 옳은 것 은?
  1. ① 수격작용은 작아진다.
  2. ② 발전기의 전압 상승률은 커진다.
  3. ③ 수차의 속도 변동률은 작아진다.
  4. ④ 수압관 내의 수압 상승률은 작아진다.
정답 확인

정답 ③

78번
교류 배전선로에서 전압강하 계산식은 Vd=k(Rcosθ+Xsinθ)I 로 표현된다. 3상 3선식 배전선로인 경우에 k는?
  1. ① √3
  2. ② √2
  3. ③ 3
  4. ④ 2
정답 확인

정답 ①

79번
송전 철탑에서 역섬락을 방지하기 위한 대책은?
  1. ① 가공지선의 설치
  2. ② 탑각 접지저항의 감소
  3. ③ 전력선의 연가
  4. ④ 아크혼의 설치
정답 확인

정답 ②

80번
정격전압 6600V, Y결선, 3상 발전기의 중성점을 1선 지락 시 지락전류를 100A로 제한하는 저항기로 접지하려고 한다. 저항기의 저항 값은 약 몇 Ω인가?
  1. ① 44
  2. ② 41
  3. ③ 38
  4. ④ 35 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
