전기철도기사 2019년 1회 기출문제

2019-08-04 시행 · 69문항

이 회차 문제 풀기 →
1번
자동장력조정장치의 설치에 대한 설명으로 틀린 것은?
  1. ① 인류구간의 한쪽에 자동장력조정장치를 설치할 경우 구배 가 낮을쪽에 설치한다.
  2. ② 조가선 및 전차선은 억제저항이 적게 되도록 시설한다.
  3. ③ 활차식과 도르래식은 표중장력에 맞는 활차비와 종류를 선택한다.
  4. ④ 수동장력조정장치를 필요로 하지 않는 합성전차선에 턴버 클식을 사용한다.
정답 확인

정답 ④

3번
강체전차선로에서 R-Bar 브래킷의 종류가 아닌 것은?
  1. ① 가동형
  2. ② 단축형
  3. ③ 확장형
  4. ④ 고정형
정답 확인

정답 ③

4번
고속철도 전차선의 사전 이도량 54/2000에 대한 2번째 드로 퍼의 처짐량(m)은? (단, 전차선의 사전 이도구간 길이는 45m, 첫 번째 드로퍼 거리는 4.5m, 두 번째 드로퍼 거리는 11.25m 이다.)
  1. ① 0.01077
  2. ② 0.01177
  3. ③ 0.01277
  4. ④ 0.01377
정답 확인

정답 ④

6번
전차선의 편위 결정 시 고려 사항이 아닌 것은?
  1. ① 차량동요에 의한 팬터그래프의 편위
  2. ② 가동브래킷 회전에 의한 전차선의 편위
  3. ③ 풍압에 의한 전차선의 편위
  4. ④ 장력장치 변동에 의한 전차선의 편위
정답 확인

정답 ④

7번
에어섹션의 평행부부분에서 전차선 상호간의 이격거리(mm) 로 맞는 것은? (단, 속도등급 300킬로급 이상)
  1. ① 100 이상
  2. ② 150 이상
  3. ③ 200 이상
  4. ④ 500 이상
정답 확인

정답 ④

8번
교류급전방식의 특징이 아닌 것은?
  1. ① 대용량 중·장거리 수송에 유리하다.
  2. ② 에너지 이용률이 높다.
  3. ③ 통신유도장해 대책이 필요 없다.
  4. ④ 사고 시 선택 차단이 용이하다.
정답 확인

정답 ③

9번
주전동기의 단자전압이 1200V, 전류가 300A 인 경우, 전기 차의 출력(kW)은? (단, 주전동기의 효율은 0.9, 전동기의 대 수는 3대이다.)
  1. ① 648
  2. ② 810
  3. ③ 972
  4. ④ 1134
정답 확인

정답 ③

10번
절연구분장치에 대한 설명으로 틀린 것은?
  1. ① 절연구분장치 양단의 전차선과 조가선을 상호 균압한다.
  2. ② 절연구간을 갖는 인류구간의 길이는 600m 이하로 한다.
  3. ③ 절연구분장치 구간의 조가선은 팬터그래프 통과로 생기 는 아크(Arc)에 의한 손상이 없도록 시설한다.
  4. ④ 절연구분장치 길이를 선정할 때는 팬터그래프의 설치 간 격을 고려할 필요가 없다.
정답 확인

정답 ④

11번
커티너리 방식의 경우 가선계의 최고설계속도는 팬터그래프 에 의해 발생하는 가공전차선 동요임펄스 파동전파속도의 몇 % 이하가 되도록 하는가?
  1. ① 15
  2. ② 25
  3. ③ 50
  4. ④ 70
정답 확인

정답 ④

13번
전식방지 대책을 위한 배류법에 해당하지 않는 것은?
  1. ① 직접배류법
  2. ② 선택배류법
  3. ③ 순환배류법
  4. ④ 강제배류법
정답 확인

정답 ③

14번
전차선은 110mm2이고, 잔존 단면적이 67.6mm2이며, 안전 율이 2.2인 전차선의 허용장력은 약 몇 kgf인가? (단, 전차 선의 항장력은 2400kgf 이다.)
  1. ① 670
  2. ② 1075
  3. ③ 1625
  4. ④ 3240
정답 확인

정답 ①

15번
전기차의 VVVF 제어방식이란?
  1. ① 주파수와 전류를 제어하는 방식
  2. ② 주파수와 전압을 제어하는 방식
  3. ③ 주파수와 저항을 제어하는 방식
  4. ④ 주파수와 리액턴스를 제어하는 방식
정답 확인

정답 ②

16번
전차선 110mm2 접촉점에 흐르는 아크전류를 I(A), 지속시 간을 t(sec)라 할 때 전차선이 단선되는 시점을 나타내는 식 은?
  1. ① I · t ≥ 750
  2. ② I · t ≥ 850
  3. ③ I · t ≥ 950
  4. ④ I · t ≥ 1050
정답 확인

정답 ①

17번
강체가선방식에서 R-BAR의 구성에 해당되지 않는 것은?
  1. ① 연결금구
  2. ② 드로퍼
  3. ③ 애자섹숀
  4. ④ 단말크램프
정답 확인

정답 ②

19번
고속전철에서 횡진동에 제한 받는 개소 또는 터널 내에서 이격거리 확보개소에 사용하는 급전선의 지지방식으로 맞는 것은?
  1. ① 수평조가방식
  2. ② V형조가방식
  3. ③ 현수조가방식
  4. ④ 경사조가방식
정답 확인

정답 ②

20번
제3궤조 방식에 대한 설명으로 틀린 것은?
  1. ① 주행레일을 귀선로로 사용하는 경우 전식방지대책이 필 요하다.
  2. ② 차량과 POWER RAIL과의 규정된 이격거리를 유지하여야 한다.
  3. ③ 제3궤조 방식의 도체는 무겁고 기계적 강도가 높아야 한 다.
  4. ④ 급전레일은 낮게 설치되므로 안전을 위해 필요한 곳에 보호덮개를 설치한다.
정답 확인

정답 ③

21번
힘의 3요소가 아닌 것은?
  1. ① 방향
  2. ② 시간
  3. ③ 크기
  4. ④ 작용점
정답 확인

정답 ②

22번

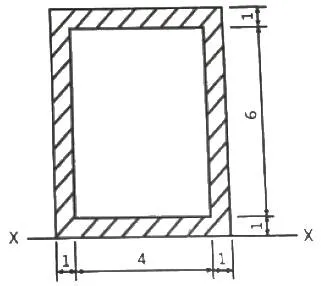

그림과 같은 단면의 X-X축에 대한 단면1차 모멘트(cm3)는? (치수단위는 [cm])
전기철도기사 2019년 1회 22번 문제 그림
  1. ① 48
  2. ② 96
  3. ③ 144
  4. ④ 192
정답 확인

정답 ②

23번
그림과 같은 트러스 빔에서 A에 해당하는 것은?
전기철도기사 2019년 1회 23번 문제 그림
  1. ① 지점
  2. ② 절점
  3. ③ 입속
  4. ④ 경사재
정답 확인

정답 ②

24번
재료의 전단탄성계수(G)가 80GPa, 포아송비는 0.3일 때, 종 탄성계수 E(GPa)는?
  1. ① 48
  2. ② 104
  3. ③ 200
  4. ④ 208
정답 확인

정답 ④

25번
그림과 같은 라멘의 부정정차수는?
전기철도기사 2019년 1회 25번 문제 그림
  1. ① 9차
  2. ② 12차
  3. ③ 15차
  4. ④ 18차
정답 확인

정답 ④

26번
다음 구조물 중 2차원 구조물로 맞는 것은?
  1. ① 패널(panel)
  2. ② 트러스(truss)
  3. ③ 라멘(rahmen)
  4. ④ 봉(rod)
정답 확인

정답 ①

27번
가공 전차선로 도면의 프리텐션 콘크리트 전주에 11-30-N5000으로 표기되어 있다. 여기서 11은 무엇을 나 타내는가?
  1. ① 전주의 지름
  2. ② 전주의 설계 휨모멘트
  3. ③ 전주의 압축력
  4. ④ 전주의 길이
정답 확인

정답 ④

28번
가공 전차선로에서 표준경간 S(m), 선로의 곡선반경 R(m) 라 할 때 전차선의 편위 d(m)을 구하는 식은?
  1. ① S2 / 8R
  2. ② S / 8R
  3. ③ S2 / 16R
  4. ④ S / 16R
정답 확인

정답 ④

29번
전기철도구조물의 강도를 계산하기 위한 설계조건에 해당되 지 않는 것은?
  1. ① 선로조건(곡선반지름)
  2. ② 지지주가 설치되어 있는 위치의 기상조건
  3. ③ 해당선로의 급전방식과 가선방식
  4. ④ 전압강하와 전선의 온도상승
정답 확인

정답 ④

30번
크기가 같고 방향이 반대인 나란한 두 힘은?
  1. ① 우력
  2. ② 비틀림
  3. ③ 반력
  4. ④ 작용력
정답 확인

정답 ①

31번
각 부재가 마찰이 없는 힌지로 연결되어 축방향력만 받는 부재는?
  1. ① 봉(rod)
  2. ② 기둥(column)
  3. ③ 보(beam)
  4. ④ 트러스(truss)
정답 확인

정답 ④

32번
단면의 폭이 10cm, 높이가 20cm인 직사각형 단면과 지름 이 d인 원형단면이 있다. 직사각형 단면과 원형단면의 단면 계수가 같다고 할 때, 원형단면의 직경은 약 몇 cm 인가?
  1. ① 15.03
  2. ② 11.93
  3. ③ 18.93
  4. ④ 23.86
정답 확인

정답 ③

33번
전차선로에서 지선의 종류로 틀린 것은?
  1. ① 단지선
  2. ② V형지선
  3. ③ 2단지선
  4. ④ 삼각지선
정답 확인

정답 ④

34번
가동 브래킷의 호칭이 “G3.0 L960 I”라고 되어 있다면, 여 기에서 L이 의미하는 것은?
  1. ① 가고
  2. ② 전차선 높이
  3. ③ 게이지
  4. ④ 작용력에 대한 형식
정답 확인

정답 ①

35번
지선은 전구에 작용하는 수평하중의 몇 [%]를 부담하는가?
  1. ① 85
  2. ② 90
  3. ③ 95
  4. ④ 100
정답 확인

정답 ④

36번
지름 D, 길이 ℓ인 원기둥의 세장비는?
  1. ① 4ℓ / D
  2. ② 8ℓ / D
  3. ③ 4D / ℓ
  4. ④ 8D / ℓ
정답 확인

정답 ①

37번
가공전차선로에 설치된 단독전철주의 지면으로부터 높이는 11m이다. 이 전주에 수평분포하중 32kgf/m가 작용하는 경 우 지면과의 경계점 모멘트(kgf·m)는?
  1. ① 1846
  2. ② 1896
  3. ③ 1936
  4. ④ 1986
정답 확인

정답 ③

38번
비례한도에 대한 설명으로 맞는 것은?
  1. ① 응력과 변형율이 비례하는 최대점
  2. ② 응력의 발생으로 변형을 일으켜 파괴하는 한계
  3. ③ 인장시험에 있어서 작용하는 최대 하중점
  4. ④ 응력의 증가에 대하여 변형이 갑자기 증가하는 한계점
정답 확인

정답 ①

39번
보(Beam)가 하중에 받게 되면 직선이던 부재축은 변형하여 곡선을 이루게 된다. 이 변형된 축선을 무엇이라 하는가?
  1. ① 연성곡선
  2. ② 탄성곡선
  3. ③ 수평곡선
  4. ④ 수직곡선
정답 확인

정답 ②

40번
지점(支點)에 대한 설명으로 옳은 것은?
  1. ① 고정지점은 이동은 할 수 없으나 회전은 가능하다.
  2. ② 지점에는 이동지점, 고정지점 및 모멘트지점이 있다.
  3. ③ 이동지점에서 반력은 수직한 방향으로 1개만 일어난다.
  4. ④ 회전하고 있는 구조물 또는 부재를 받치는 점을 지점이 라 한다.
정답 확인

정답 ③

43번
강자성체의 세 가지 특성에 포함되지 않는 것은?
  1. ① 자기포화 특성
  2. ② 와전류 특성
  3. ③ 고투자율 특성
  4. ④ 히스테리시스 특성
정답 확인

정답 ②

44번
단면적이 s(m2), 단위 길이에 대한 권수가 n(회/m)인 무한 히 긴 솔레노이드의 단위 길이당 자기인덕턴스(H/m)는?
  1. ① μ·s·n2
  2. ② μ·s·n
  3. ③ μ·s2·n
  4. ④ μ·s2·n2
정답 확인

정답 ②

45번
전하 q(C)가 진공 중의 자계 H(AT/m)에 수직방향으로 v(m/s)의 속도로 움직일 때 받는 힘은 몇 N인가? (단, 진공 중의 투자율은 μo 이다.)
  1. ① qvH
  2. ② μoqH
  3. ③ πqvH
  4. ④ μoqvH
정답 확인

정답 ④

46번
정전용량이 1μF이고 판의 간격이 d인 공기콘덴서가 있다. 두께 , 비유전율 εr=2 유전체를 그 콘덴서의 한 전극 면에 접촉하여 넣었을 때 전체의 정전용량(μF)은?
전기철도기사 2019년 1회 46번 문제 그림전기철도기사 2019년 1회 46번 문제 그림
  1. ① 2
  2. ② 1/2
  3. ③ 4/3
  4. ④ 5/3
정답 확인

정답 ③

47번
송전선의 전류가 0.01초 사이에 10kA 변화될 때 이 송전선 에 나란한 통신선에 유도되는 유도 전압은 몇 V인가? (단, 송전선과 통신선 간의 상호유도계수는 0.3mH 이다.)
  1. ① 30
  2. ② 300
  3. ③ 3000
  4. ④ 30000
정답 확인

정답 ②

48번
단면적 15cm2의 자석 근처에 같은 단면적을 가진 철편을 놓을 때 그 곳을 통하는 자속이 3×10-4Wb이면 철편에 작 용하는 흡인력은 약 몇 N인가?
  1. ① 12.2
  2. ② 23.9
  3. ③ 36.6
  4. ④ 48.8
정답 확인

정답 ②

49번
전기 저항에 대한 설명으로 틀린 것은?
  1. ① 저항의 단위는 옴(Ω)을 사용한다.
  2. ② 저항률(ρ)의 역수를 도전율이라고 한다.
  3. ③ 금속선의 저항 R은 길이 ℓ에 반비례한다.
  4. ④ 전류가 흐르고 있는 금속선에 있어서 임의 두 점간의 전 위차는 전류에 비례한다.
정답 확인

정답 ③

51번
변위전류와 가장 관계가 깊은 것은?
  1. ① 도체
  2. ② 반도체
  3. ③ 유전체
  4. ④ 자성체
정답 확인

정답 ③

52번
진공 중에서 점 P(1, 2, 3) 및 점 Q(2, 0, 5)에 각각 300μ C, -100μC인 점전하가 놓여 있을 때 점전하 –100μC에 작 용하는 힘은 몇 N인가?
  1. ① 10i – 20j + 20k
  2. ② 10i + 20j - 20k
  3. ③ -10i + 20j + 20k
  4. ④ -10i + 20j – 20k
정답 확인

정답 ④

53번
환상철심의 평균 자계의 세기가 3000 AT/m 이고, 비투자율 이 600인 철심 중의 자화의 세기는 약 몇 Wb/m2 인가?
  1. ① 0.75
  2. ② 2.26
  3. ③ 4.52
  4. ④ 9.04
정답 확인

정답 ②

54번
다음 금속 중 저항률이 가장 작은 것은?
  1. ① 은
  2. ② 철
  3. ③ 백금
  4. ④ 알루미늄
정답 확인

정답 ①

55번
원통 좌표계에서 일반적으로 벡터가 A=5r sin øaz로 표현될 때 점(2, π/2, 0)에서 curl A를 구하면?
  1. ① 5ar
  2. ② 5πaø
  3. ③ -5aø
  4. ④ -5πaø
정답 확인

정답 ③

56번
전자파의 특성에 대한 설명으로 틀린 것은?
전기철도기사 2019년 1회 56번 문제 그림
  1. ① 전자파의 속도는 주파수와 무관하다.
  2. ② 전파 Ex를 고유임피던스로 나누면 자파 Hy가 된다.
  3. ③ 전파 Ex와 자파 Hy의 진동방향은 진행 방향에 수평인 종 파이다.
  4. ④ 매질이 도전성을 갖지 않으면 전파 Ex와 자파 Hy는 동위 상이 된다.
정답 확인

정답 ③

58번
평행판 콘덴서의 극간 전압이 일정한 상태에서 극간에 공기 가 있을 때의 흡인력을 F1, 극판 사이에 극판 간격의 2/3 두께의 유리판(εr=10)을 삽입할 때의 흡인력을 F2라 하면 F2/F1는?
  1. ① 0.6
  2. ② 0.8
  3. ③ 1.5
  4. ④ 2.5
정답 확인

정답 ④

59번
정전용량이 각각 C1, C2, 그 사이의 상호 유도계수가 M인 절연된 두 도체가 있다. 두 도체를 가는 선을 연결할 경우, 정전용량은 어떻게 표현되는가?
  1. ① C1 + C2 - M
  2. ② C1 + C2 + M
  3. ③ C1 + C2 + 2M
  4. ④ 2C1 + 2C2 + M
정답 확인

정답 ③

61번
가공선 계통은 지중선 계통보다 인덕턴스 및 정전용량이 어 떠한가?
  1. ① 인덕턴스, 정전용량이 모두 작다.
  2. ② 인덕턴스, 정전용량이 모두 크다.
  3. ③ 인덕턴스는 크고, 정전용량은 작다.
  4. ④ 인덕턴스는 작고, 정전용량은 크다.
정답 확인

정답 ③

62번
부하전류의 차단에 사용되지 않는 것은?
  1. ① DS
  2. ② ACB
  3. ③ OCB
  4. ④ VCB
정답 확인

정답 ①

64번
변성기의 정격부담을 표시하는 단위는?
  1. ① W
  2. ② S
  3. ③ dyne
  4. ④ VA
정답 확인

정답 ④

65번
케이블의 전력 손실과 관계가 없는 것은?
  1. ① 철손
  2. ② 유전체손
  3. ③ 시스손
  4. ④ 도체의 저항손
정답 확인

정답 ①

66번
연가에 의한 효과가 아닌 것은?
  1. ① 직렬공진의 방지
  2. ② 대지정전용량의 감소
  3. ③ 통신선의 유도장해 감소
  4. ④ 선로정수의 평형
정답 확인

정답 ②

67번
수력발전설비에서 흡출관을 사용하는 목적으로 옳은 것은?
  1. ① 압력을 줄이기 위하여
  2. ② 유효낙차를 늘리기 위하여
  3. ③ 속도변동률을 적게 하기 위하여
  4. ④ 물의 유선을 일정하게 하기 위하여
정답 확인

정답 ②

68번
전압요소가 필요한 계전기가 아닌 것은?
  1. ① 주파수 계전기
  2. ② 동기탈조 계전기
  3. ③ 지락 과전류 계전기
  4. ④ 방향성 지락 과전류 계전기
정답 확인

정답 ③

69번
원자로에서 중성자가 원자로 외부로 유출되어 인처에 위험 을 주는 것을 방지하고 방열의 효과를 주기 위한 것은?
  1. ① 제어재
  2. ② 차폐재
  3. ③ 반사체
  4. ④ 구조재
정답 확인

정답 ②

71번
어느 수용가의 부하설비는 전등설비가 500W, 전열설비가 600W, 전동기 설비가 400W, 기타설비가 100W 이다. 이 수용가의 최대수용전력이 1200W이면 수용률은 몇 % 인가?
  1. ① 55
  2. ② 65
  3. ③ 75
  4. ④ 85
정답 확인

정답 ③

72번
가공지선에 대한 설명 중 틀린 것은?
  1. ① 유도뢰 서지에 대하여도 그 가설구간 전체에 사고방지에 효과가 있다.
  2. ② 직격뢰에 대하여 특히 유효하며 탑 상부에 시설하므로 뇌는 주로 가공지선에 내습한다.
  3. ③ 송전선의 1선 지락 시 지락전류의 일부가 가공지선에 흘 러 차폐작용을 하므로 전자유도장해를 적게 할 수 있다.
  4. ④ 가공지선 때문에 송전선로의 대지정전용량이 감소하므로 대지사이에 방전할 때 유도전압이 특히 커서 차폐효과가 좋다.
정답 확인

정답 ④

73번
전력 원선도에서는 알 수 없는 것은?
  1. ① 송수전할 수 있는 최대전력
  2. ② 선로 손실
  3. ③ 수전단 역률
  4. ④ 코로나손
정답 확인

정답 ④

74번
각 전력계통을 연계선으로 상호 연결하였을 때 장점으로 틀 린 것은?
  1. ① 건설비 및 운전경비를 절감하므로 경제급전이 용이하다.
  2. ② 주파수의 변화가 작아진다.
  3. ③ 각 전력계통의 신뢰도가 증가된다.
  4. ④ 선로 임피던스가 증가되어 단락전류가 감소된다.
정답 확인

정답 ④

75번
인터록(interlock)의 기능에 대한 설명으로 옳은 것은?
  1. ① 조작자의 의중에 따라 개폐되어야 한다.
  2. ② 차단기가 열려 있어야 단로기를 닫을 수 있다.
  3. ③ 차단기가 닫혀 있어야 단로기를 닫을 수 있다.
  4. ④ 차단기와 단로기를 별도로 닫고, 열 수 있어야 한다.
정답 확인

정답 ②

76번
플리커 경감을 위한 전력 공급측의 방안이 아닌 것은?
  1. ① 공급전압을 낮춘다.
  2. ② 전용 변압기로 공급한다.
  3. ③ 단독 공급계통을 구성한다.
  4. ④ 단락용량이 큰 계통에서 공급한다.
정답 확인

정답 ①

77번
같은 선로와 같은 부하에서 교류 단상 3선식은 단상 2선식 에 비하여 전압강하와 배전효율이 어떻게 되는가?
  1. ① 전압강하는 적고, 배전효율은 높다.
  2. ② 전압강하는 크고, 배전효율은 낮다.
  3. ③ 전압강하는 적고, 배전효율은 낮다.
  4. ④ 전압강하는 크고, 배전효율은 높다.
정답 확인

정답 ①

78번
다음 중 송전선로의 코로나 임계전압이 높아지는 경우가 아 닌 것은?
  1. ① 날씨가 맑다.
  2. ② 기압이 높다.
  3. ③ 상대공기밀도가 낮다.
  4. ④ 전선의 반지름과 선간거리가 크다.
정답 확인

정답 ③

79번
수력발전소의 분류 중 낙차를 얻는 방법에 의한 분류 방법 이 아닌 것은?
  1. ① 댐식 발전소
  2. ② 수로식 발전소
  3. ③ 양수식 발전소
  4. ④ 유역 변경식 발전소
정답 확인

정답 ③

80번
역률 80%, 500kVA의 부하설비에 100kVA의 진상용 콘덴서 를 설치하여 역률을 개선하면 수전점에서의 부하는 약 몇 kVA가 되는가?
  1. ① 400
  2. ② 425
  3. ③ 450
  4. ④ 475 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
