건축기사 2020년 1회 기출문제

□ 쿨데삭(Cul-de-sac)형 도로 ㆍ정의 : 도로의 한쪽 끝을 폐쇄함으로써 단지 내 교통을 한쪽 방향으로 집중시키게 됨 ㆍ특징 : 주거단지에 조성되는 도로 유형 중 부정형지형이나 경 사지 등에 주로 이용되며, 통과교통이 차단되어 보행자들이 안전하게 보행할 수 있으나, 개별획지로의 접근성은 다소 불리하고, 우회도로가 없어 방재 또는 방범상의 단점이 있는 국지도로의 패턴 □ 루프(loop)형 도로 - 특징 ㆍ빠른 우회도로를 두어 단지 내로 통과차량의 진입을 방지 - 장점 ㆍ통과교통감소로 안전한 도로공간 및 생활공간형성 ㆍ통과교통을 차단하여 안정된 도로공간이 조성되므로 국지도 로를 생활공간으로 이용하는 것이 가능 ㆍ가구내부 주민에게 독점적으로 활용되는 쾌적한 도로 공간 이 형성되므로 가구의 규모에 따라 정돈된 경관연출 가능 - 단점 ㆍ루프형으로 도로길이가 길어져 불필요한 차량의 진입이 감 소하여 통과 교통량이 감소하지만 도로율이 높아짐

이용 빈도가 높은 건물은 거리를 짧게 하여 동선이 줄어드는 효 과를 얻고 이용률을 높인다.

구분법 : 열람자가 책을 직접 꺼낼 수 있는지 없는지 안전개가식 : 열람자가 직접 책을 꺼낸다. 반개가식 : 표지나 제목 정도는 볼 수 있지만 책을 열람하기 위 해선 관원의 도움이 필요하다. 폐가식-목록만 볼 수 있음. 직원이 제일 번거로움 반개가식-제목이나 표지만 볼 수 있음. 신간도서에 적합 안전개가식-직접 꺼내지만 보려면 허락받아야 함. 자유개가식-마음대로 보고 넣고 자-유. 엉망의 위험성이 있음

숙박면적비 큰 순서 커머셜 > 레지덴셜 > 리조트 > 아파트먼트

프로시니엄=픽쳐프레임

통도사는 산지에 위치하여 산지가람형식으로 불규칙한 배치. 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 통도사는 평지가람배치로 동서주축으로 자유식이라 할수있다고 한솔 문제집에 있네요. 평지가람-송광사,통도사 산지가람-해 인사,쌍계사,범어사,개심사

설비나 배치에 관한 것이므로 규모변화에 따른 융통성을 고려하 여야 한다.

1.팔작지붕 가장 완비된 지붕형식으로 기와지붕의 구성에 아주 적절하다..가 구가 맞배지붕이나 우진각지붕보다 복잡하나 외관상 위용이 궁 궐건축과 사찰건축에 있어 정전(正殿), 금당(金堂) 같은 중심이 되는 건축에 즐겨 사용되었다. 모임지붕 추녀마루로만 구성되고 용마루 없이 하나의 꼭짓점에서 지붕골 이 만나는 지붕형태이다. 맞배지붕 건물의 모서리에 추녀가 없고 용마루까지 측면 벽이 삼각형으로 된 지붕형태이다. 우진각지붕 네면에 모두 지붕면이 있고 용마루와 추녀마루로 구성된 지붕으 로서, 전후 지붕면은 사다리꼴이고 양측 지붕면은 삼각형입니 다..원초적인 지붕 형태로 원시 움집에서 부터 사용되었다.

유효율이 높으며 임대 사무소로서 가장 작합한 유형

Attention(주목) Interest(흥미) Desire(욕구) Memory(기억) Action(행동)

아일랜드 전시는 사방에서 감상해야 할 필요가 있는 조각물이나 모형을 전시하기 위해 벽면에서 띄워 놓는 전시방법이다. • 아일랜드전시 : 벽이나 천정을 직접 이용하지 않고 전시물 또 는 장치를 배치함으로써 전시공간을 만들어내는 기법으로 대형 전시물이다 소형전시물인 경우에 유리하다.

**파일론 : 고대 이집트의 신전이나 대건축물의 탑 모양의 문

단층교사는 부지의 이용률이 낮으며, 설비의 배선,배관을 집약하 기 어렵다.

분관식은 재난 시 환자의 피난에 유리하나, 공사비가 증대되는 단점이 있다.

크리프의 증가원인

웰포인트 공법 : 사질토 개량공법 사질토 지반에서 효과적이며 점성토 지반에서는 적용이 어렵다

클리어 래커 도장 : 투명 레커이며 내수성 및 내후성이 부족하 여 실내용 도장으로 사용됨.

콘크리트 블록 기본형(390) 1m2당 13매 표준형(290) 1m2당 17매 문제에서는 콘크리트 블록 기본형이므로 3m*5m*13매 = 총 195매 195매에서 총 모르타르는 10×10×10mm=1000mm3씩 사용되었 고 순수 모르타르는 전체 ¾만큼 사용되었다. 따라서 195매*1000mm3*¾=146250mm3=0.15m3 블록의 치수 390mm X 190mm X 190mm 경우 쌓기모르타르의 소요량은 할증률 포함 1m2당 0.01m3이므로 (3×5)×0.01=0.15m3

규격품 레미콘 주문 요구항목 굵은 골재의 최대 치수 호칭강도 슬럼프 호칭강도=압축강도

착공준비하고 > 가설공사로 가벽치고 > 땅파고 > 기초만들고 > 건물 짓기

CM for fee(대리인형 CM) - 설계부터 시공까지 전문적인 관리 업무 후 보수수령방식으로 사업의 성패에 책임이 없음 CM at Risk 방식 : 공사품질에 책임을 지며 품질 문재 발생시 책임소재가 명확한 방식 (공사 결과에 대한 Risk를 부담하는 방식)

단열재 할증율은 10%

ALC 패널의 설치 공법 -수직철근 공법 -슬라이드 공법 -커버 플레이트 공법 -볼트 조임 공법

브리딩현상 = 번짐현상 - 하도의 색이 상도막 표면에 떠올라 상 도의 색이 변하는 현상

압축강도는 보통콘크리트와 유사하다.

단가계약 - 간단히, 착공이 빠름, 나중에 정산, 단순한 공사

도어 체크 = 도어 클로저 - 여닫이문

침엽수 목재는 부드러워서 가공이 편함 침엽수 - 가공 쉬움, 곧고 길게 자람, 병충해에 약함, 구조재로 사용 활엽수 - 가공 어려움, 미관이 좋음, 장대재를 얻기 어려움, 수 장재나 가구재로 사용

대안 협상의 과정 등으로 기간 증가

히빙 현상 - 흙막이 벽 전, 후 흙의 중량차이로 굴착저면이 부 풀어 오르는 현상 보일링 현상 - 지하수위 아래의 지반을 흙막이공법으로 굴착할 때, 흙막이공 내외의 수위차이 때문에 침투수압이 생긴다..이 침 투수압이 커지면 지하수와 함께 토사가 분출하여 마치 물이 끓 는 상태가 되는 현상 파이핑 현상 - 연약 사질토 지반에서 굴착면에 침투수류가 용출 하여 급격히 지반파괴가 생기는 현상

블록벽 쌓기시 와이어 메시의 역할

커튼월의 조립은 공장에서 조립, 생산하기 때문에 대형발판이 필요없고 비계공사가 필수적이지 않다. 커튼월은 무비계공사가 원칙이다..(비계사용x)

VG/IB V:50,000N G:50*200*(100+50/2)=1,250,000 I:200*300^3/12 B:200 전단응력= 전단력*구하고자 하는 위치의 단면 1차모멘트(단면적 *도심부터 도심까지의 거리)/(전체 단면2차모멘트*전체 너비) 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 슬기분이 해설하신거에 오류가있어요 G=200×50×125(x축에서부터 구하고자하는 단면적도심까지의거 리) 입니다 [오류신고 반론] 야야2야님 100+50/2는 125입니다. 지금 두분 말씀하시는게 같아요

노풍도계수->바람풍->풍하중관련

wL4/8EI

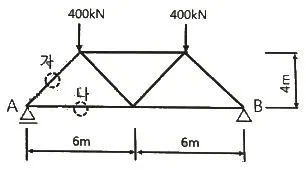

A와 B의 반력을 구하면 대칭조건으로 각각 400kN입니다. 이후 절점법을 통해 A점과 가,나 의 선분의 합이 평형을 이룰 때. 가, 나의 힘의방향을 가정한 뒤,(압축 또는 인장) 평형방정식을 사용합니다.

극한한도 설계법은 소성역에 포함된 극한강도를 인정. 따라서 탄성이론X 탄성이론 -> 허용응력설계법,소성이론 -> 강도설계법

시간경과계수 3개월 : 1.0 6개월 : 1.2 1년 : 1.4 2년 : 2.0 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 크리프 건조수축 장기처짐은 5년 이상에서 2.0입니다

유효단면적 = (단면적*개수)-(개수*d*t) 단면적=a, 개수=그림에서 양쪽으로 2개, d는1.7, t는 6mm (5.644*2)-(2*1.7*0.6)=9.248cm2

3힌지 아치 구조의 부재력은 축방향력인 압축력에 의하여 하중 을 지지하는 구조물로 전단력과 힘모멘트는 발생하지 않는다 따 라서 축방향력!!

바우슁거효과 - 재료에 탄성 한계 이상의 인장 하중을 가한 다 음에 압축 하중을 가하여 측정된 비례 한계 또는 항복점은 이재 료의 원래 해당값보다 현저하게 저하하는 현상

세장비=KL/r K = 양단 힌지 1.0 / 1단 힌지, 1단 고정 0.7 / 양단고정 0.5 / 1단 고정 1단 자유 2.0 r = 단면반경 = 루트(단면2차모멘트/면적) 1.0*500cm/루트(36cm4/10cm2)=263.5

0.75*(1/6)*λ*루트fck*b*d b:300 d:600 설계전단강도를 구하는것이니 앞에 강도감소계수가 붙어야됩니 다. 전단력은 파이가 0.75이니 0.75*1/6 *λ* 루트Fck * bw*d=110.2kn이 정답입니다. 강도설계법에 의한 콘크리트 설계시 전단강도의 경우 상세한 계 산을 할 경우 강도감소계수는 전단력0.75를 곱하여 구하는게 맞 습니다, vs=0.75*λ*1/6 *루트 fck* bd/ 참고 강도감소계수는 인장지배, 압축지매, 전단력구간 마다 계수가 다릅니다

0.002<변형률<0.005 일 경우 강도감소계수=0.65+(변형률 -0.002)*200/3 0.65+(0.004-0.002)*200/3=0.783

철골구조의 보,기둥,트러스 - 거셋 플레이트 거셋 플레이트는 주각부에 사용하지 않음

기성콘크리트말뚝을 타설할 때 그 중심간격은 말뚝머리지름의 2.5배 이상 또한 750mm 이상으로 한다.

진동은 사용성측면 바닥재의 진동 : 사용성 한계상태

숫자는 최저 인장강도

22* 2.5/(1+2+2.5) = 10 10/2= 5

나선철근 또는 띠철근이 배근된 압축부재에서 축방향 철근의 순 간격은 40mm이상, 또한 철근 공칭 지금의 1.5배 이상으로 하여 야 한다..

탄성계수E = (P/A)*(L/L변화량) = (300*103/파이 *(150/2)2)*(300/0.16) = 31830Mpa 푸와송비r = (D변화량/D)*(L/L변화량) = (0.02/150)*(300/0.16) = 0.25 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 푸와송비 v =(0.02/150)/(0.16/300)=0.25 [오류신고 반론] 푸아송비 = (D변화량/D) / (L변화량 / L) = (L * D변화량) / (D * L변화량) = (300)*(0.01) / (150)*(0.16) = 0.125

변전실 면적 결정요소는 수전전압,변압기용량,수전방식,기기의 배치 방법, 큐비클(폐쇄분전반)의 종류 등이 있다. * 큐비클 - 차단기,단로기 등의 전력용 개폐기,계기용 변성기,모 선,접속도체 및 감시제어에 필요한 기기로 된 접합장치를 말한 다.

최소 30cm 이상 개계 60 점접30

조속기는 엘레베이터가 일정 이상 속도가 되었을 때 브레이크를 작동시키는 안전장치이다. 사전에 설정된 속도에 이르면 스위치가 작동한다.

차음≠흡음

A급 화재 - 일반화재 - 목재, 섬유, 고무, 합성수지 등의 화재 B급 화재 - 유류화재 - 인화성 액체 등 기름성분의 화재 C급 화재 - 전기화재 - 전기설비 및 기기의 화재 D급 화재 - 금속화재 - 금속분, 박 등의 화재 E급 화재 - 가스화재 - LPG, LNG, 도시가스 등의 화재 K급 화재 - 부엌화재

절환 스위치 - 공장 또는 병원처럼 정전시 문제가 발생할 수 있 는 곳에서 갑작스런 정전에 영향을 받지 않도록 정전시 비상용 발전전원으로 바꾸는 전기장치

고가수조방식 - 항상 일정한 수압을 얻을 수 있음 - 정전, 단수 시 수조의 물 사용가능 - 위생에 상대적으로 취약 - 4층 이상의 건축물에서 많이 사용 고가수조방식은 지하수 -> 저수조 -> 펌프 -> 고가수조 -> 위 생, 부엌 등 급수배관을통해 사용하는 방식입니다..저수조가 있 어요. 단수시 급수도 당근 가능요.

1L/h=0.001m3/h 17*0.001/(0.001-0.0004)= 28.3m3/h 17*0.1/0.1-0.04=28.333333 28.3m3/h

펌프의 실양정 = 흡입양정 + 토출양정 = 흡수면 ~ 펌프중간까 지의 높이 + 토출양정 = 흡수면에서 토출수면까지의 수직거리

축동력 = 1000*Q*H/(6120*E) Q = 양수량, H = 전양정, E = 효율 1000*490*30/(6120*0.6) = 4003W = 4KW 축마력문제는 6120 대신 4500을 넣어서 계산 화장실 자연급기 강제배기

온도차가 크면 환기량은 커진다

고온수 난방방식은 지역난방의 세분 중 하나 고온수 난방방식은 대규모 단지의 지역난방에 많이 이용

온도 상승시 엔탈피 증가 엔탈피 증가 비체적 증가 상대습도 감소 노점온도는 변화 없습니다

발열량에 의한 환기량 Q= ( Hs ) / { Cp * r * (ti - t0) } Q= 필요 환기량 [m^3/h], Hs= 발열량 [kJ/h], Cp= 비열 [J/kgK], r= 밀도 [kg/m^3], ti= 실내 온도 [K], t0= 환기온도 [K] (500*3600) / (1.01*10^3) * (1.2) * (20-10) = 148.51 m^3/h 발열량 = 0.337 * 환기량 * 온도차 -> 환기량 = 발열량 / (0.337*온도차) = 500 / (0.337*10) = 148.4 + 여기서 0.337은 (1000/3600) * 1.2(밀도) * 1.01(비열) = 0.3366666... 값 (환기량 공식에 0.337 대신 0.33666...을 대입하면 더 정확한 값이 나옴)

전기 샤프트(ES)는 용도별로 전력용(EPS : Electrical Power Shaft)과 정보통신용(TPS : Telecommuication Power Shaft)으로 구분하 여 설치​ 각 용도의 설치 장비 및 배선이 적은 경우는 공용으로 사용 가 능

할로겐 램프는 휘도가 높아서 굉장히 밝아 상점의 디스플레이, 운동장 조명이나 광학용 장비 등에 주로 사용

현열 - 온도 변화에 따른 열량 잠열 - 상태(습도) 변화에 따른 열량 벽체로부터의 취득 열량은 습도 변화(잠열)없이 온도 변화(현열) 만 발생

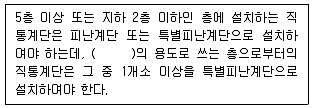

판매시설 용도로 쓰이는 층으로부터의 직통계단은 1개소 이상 특별피난계단으로 설치해야 한다..

1) 조경면적 200*15% = 30m2 (대지에 조경 설치해야 하는 면 적) 2) 30m2 - 10m2 (대지에 조경할 면적<문제조건>) = 20m2 (필요 조경면적) but... 3) 옥상조경면적 30*2/3 = 20m2 > 15m2 (조경면적의 1/2을 넘지 못한다.) 4) 옥상조경면적은 2/3를 인정하되 조경면적의 1/2을 넘지 못하 므로, 실제 옥상조경면적은 15m2이다. 5) 답은 15m2 옥상조경 면적은 대지면적의 50%를 초과할 수 없고 설치 면적 의 3분의 2만 인정됨 따라서 200제곱미터의 10%는 20제곱미터를 설치해야하고 현재 대지에 10제곱미터는 설치되어 있기 때문에 추가 10제곱미터를 설치해야 조경면적이 충족됨. 그래서 옥상조경 면적이 10제곱미터를 인정받으려면 10제곱미 터가 3분의 2에 해당이 되야함. 따라서 X x 3분의 2 = 10제곱미터, 따라서 15제곱미터를 설치 해야 이에 3분의 2인 10제곱미터만 인정되서 20제곱미터 설치 조건이 충족되는거임 옥상면적은 지상면적의 2/3으로 인정을 해주는겁니다. 그럼 위에 오류신고 하셨던분들 설명대로 200~300m2 대지면적 은 10%가 조경면적으로 쓰여야하고, 20m2의 조경면적이 필요 합니다. 자 대지조경면적 10/20 인 상태에서, 옥상조경면적을 몇을 최소 한으로 더해서 20/20상태로 만들수 있냐는 문제인데, 옥상은 조 경면적의 2/3로 환산되어 대지조경면적이 된다했으니, 15가 맞 습니다. 200*01=20m^2이상 20m^2이상-20m^2지상설치=10m^2이상 옥상 설치 10m^2이상 옥상설치*3/2=15m^2이상 결과적으로 옥상에 15m^2이상 설치해야 지상조경 인정면적 2/3 와 1/2초과 충족함 최소 10으로 하면 10*2/3=6.666으로 지상 포함 16.666으로 기 준 미달임 200x1/10=20 20-10=10 X x 2/3 = 10 -> X = 15 다 읽어보고 정리함

용적률, 건축물의 높이제한, 일조권 -> 120/100 범위 안에서 완 화하여 적용

단독주택(다중, 다가구주택에 한정) ,공동주택, 제1종 근린생활 시설 중 조산원과 산후조리원, 제2종 근린생활시설 중 다중생활 시설은 같은 건축물에 함께 설치할수 없다 국토교통부는 이 같은 내용을 담은 '다중생활시설 건축기준'을 4 일부터 시행한다..건축기준에 따르면 2종 근린생활시설인 면적 500m2 이하 다중생활시설을 지을 때는 취사시설과 욕조(샤워부 스 제외) 등을 방별로 설치해서는 안 된다 따라서 공동주택과 다중생활시설은 방화와 관련하여 같은 건물 에 설치할 수 없는 이유가 됩니다.

실내 실한화탄소(CO) 농도는 차량 이용이 빈번한 전후 8시간의 평균치가 50ppm 이하가 되도록한다

도로교차각 90도이상~120도미만 -6이상 8미만 + 6이상 8미만=3m -6이상 8미만 + 4이상 6미만=2m -4이상 6미만 + 4이상 6미만=2m

역사문화미관지구 - 문화적으로 보존가치가 큰 건축물 등의 '미 관 유지, 관리'를 목적 역사문화환경보호지구 - 역사, 문화적으로 보존가치가 큰 '시설 및 지역 보호와 보존'을 목적

건축물 바깥쪽에 설치하는 피난계단의 구조

상업지역, 주거지역에서 도로(길이10cm 미만의 막다른 도로 제 외)에 면한 배기구는 도로면에서부터 2m이상에 위치 하여야 한 다

유수지는 방재시설입니다. 공간시설 - 유원지, 공공공지, 광장, 공원, 녹지 방재시설 - 유수지

외내내중

의원 - 제1종근린생활시설 유스호스텔 - 수련시설 장례식장 - 장례시설 (묘지관련시설은 화장시설, 봉안당(종교시 설에 해되는것은 제외), 묘지와 자연장지에 부수되는건축물등)

거실이 아닌 바닥면적의 합계로 한다.

도시지역 또는 지구단위계획구역에서 무게가 50톤 이하, 부피가 50세제곱미터 이하, 수평투영면적이 50제곱미터 이하인 공작물 의 설치 도시지역 또는 지구단위계획구역에서 무게가 50톤 이하, 부피가 50세제곱미터 이하, 수평투영면적이 25제곱미터 이하인 공작물 의 설치는 개발행위 허가를 받지 아니하여도 되는 행위기준에 해당 제53조(허가를 받지 아니하여도 되는 경미한 행위) 법 제56조제 4항제3호에서 “대통령령으로 정하는 경미한 행위”란 다음 각 호 의 행위를 말한다..다만, 다음 각 호에 규정된 범위에서 특별시 ㆍ광역시ㆍ특별자치시ㆍ특별자치도ㆍ시 또는 군의 도시ㆍ군계획 조례로 따로 정하는 경우에는 그에 따른다..<개정 2005. 9. 8., 2006. 8. 17., 2008. 9. 25., 2009. 7. 7., 2009. 7. 27., 2010.

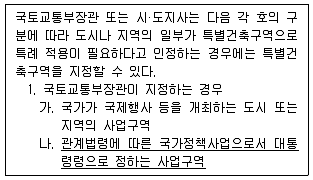

특별건축구역 제외 -개발제한구역 -자연공원 -접도구역 -보전산지 개자접보

주거용 건축물의 급수관 지름 1가구 15mm 2~3가구 20mm 4~5가구 25mm 6~8가구 32mm 9~16가구 40mm 17가구 이상 50mm 주거바닥면적에 따른 가구 수 85m2 이하 1가구 85~150m2 이하 3가구 150~300m2 이하 5가구 300~500m2 이하 16가구 500m2 초과 17가구

일반상업지역 안에서 건축할 수 있는 건축물 -의료시설, 종교시설, 판매시설, 운수시설, 업무시설, 창소시설, 방송통신시설, 장례식장 등

각층 내부와 연결되는 출입구는 갑종방화문을 설치해야하지만, 피난층에는 설치 안해도 됨 [건축법>건축법시행령>건축물의 설비기준 등에 관한 규칙 제10 조 (비상용승강기의 승강장 및 승강로의 구조)] 비상용승강기 승강장은 피난층을 제외한 곳에서 각 내부와 연결 가능하고 그 출입구(승강로 출입구 재외)에는 갑종방화문을 설치 한다. 즉, 보기에서 틀린부분은 피난층과 연결됐다는 것에서 오류입니 다.
