건축기사 2018년 1회 기출문제

폐가식:pc로 제목 검색 하면, 사서가 책을 갖다주는 것 반개가식:제목은 볼수 있지만 내용을 보려면 사서에게 확인 받 아야 하는것 자유식:책제목 내용 및 열람실 가서 보는 것도 혼자 할수 있는 것

몰의 폭은 6~12m가 적당하며 길이 한계는 240m이다..길이 20~30m마다 변화를 주어 단조로운 느낌이 들지 않도록 하는것 이 바람직하다. 중심상점들 사이의 몰의 길이는 240m를 초과하지 않아야 하며, 길이 20~30m 마다 변화를 주는 것이 바람직하다.

배우의 표정 동작 보는 거리 :15미터 1차 허용 거리 : 22미터 2차 허용 거리 : 35미터

체육관은 농구코트를 기준으로 한다.

사무소 기둥간격과 무관한것 외관 및 경관, 작업능률, 최소피난거리, 엘리베이터수 통상적으로 경관 및 최소피난거리가 주로 나옵니다(15~18년 기 준)

서양건축양식의 순서 이집트 - 서아시아 - 그리스 - 로마 - 초기기독교 - 비잔틴 - 로마네스크 - 고딕 - 르네상스 - 바로크 - 로코코

집중형은 무조건 기계설비필요 집중형은 공용 부분이 오픈되어 있지않으므로, 공용 부분에 별 도의 기계적 설비계획이 필요하다.

승객의 층별 대기시간은 평균 운전간격 '이내'가 되도록한다.

각각의 호텔의 숙박부 면적 비율

극장은 그 형태나 모양이 하나의 작품처럼 다양하여 모듈화 하 고는 거리가 멀다

공장에서 묻는 레이아웃 중 키워드 암기 팁 "제공되다" (제)품중심 - (대)량생산 (공)정중심 - (다)품종 레이아웃 계획은 작업장 내의 기계설비, 작업자의 작업구역, 재 료 및 제품을 두는 곳 등 상호위치관계를 규명하는 것으로 장래 규모에 대한 융통성이 있어야 한다

외부로 통하는 출입구 필요 -> 병렬형

무위사 극락전-주심포 아래와 같은 글자가 들어간 것은 무조건 다포양식 입니다. 고려:봉수객부(대부분 봉수객부를 묻는 문제가 많습니다) 조선:무송 대웅전과 근정전은 왕이 사용하는 곳이므로 대부분 격식있는 다 포양식이 사용됩니다. 다포식 = "고급" 고려시대는 불교가 흥했고, 조선시대에는 유교가 흥하고 불교를 탄압함 따라서 조선시대 불교 건축물 중에는 "고급"(다포식)으로 지은게 거의 없음

디오라마 란... 전쟁 및 특정 사건을 다루는 박물관 가시면.. 당 시의 모습을 모형들을 사용해서 전시 해놓은 것을 볼수 있어 요... 그게 디오라마 입니다

AIDMA 법칙 A - Attention 주의 I - Interest 흥미 D - Desire 욕구 M - Memory 기억 A - Action 행동

프로시니엄:관객보며 일정방향으로 연기, 한폭의 그림(픽처 플레 임 스테이지) 애리나:배경없음, 싸다, 많은 관객 수용

단독주택 부엌크기 결정요소 작업대의 면적, 주택의 연면적, 주부의 동작에 필요한 공간, 가 족의 수 + a 식기,식품,조리용기구의 수납 필요공간 가족수, 평균 주부의 수 부엌크기는 후드설치와 노상관!!! 후드 설치에 의한 공간은 부엌의 크기와는 관계가 없고, 부엌의 위치와 관련이 있다.

린 건설은 (재료 및 시간등의)낭비를 최소화 한다에 목표가 있어 요. 뭐든 대량으로 만들면.. 재고가 쌓이기 마련이죠..재고 = 낭 비 이게 성립되므로 대량생산은 린건설의 추구하는 바가 아닙 니다

달비계 : 매단비계; 권상기에 매달려 있고, 상하 이동됨

백화현상이 발생되는 원인이 석회때문임 석회가 아닌 방수제를 혼합하여 줄눈 모르타르를 바른다

단열시공 바탕은 단열재 또는 방습재 설치에 지장이 없도록 못, 철선, 모르타르 등의 돌출물을 제거하여 평탄하게 청소한다. ※단열고업 - 내단열 공법 : 주택의 단열 (시공이 용이), 내부 결로 발생 우 려 - 외단열 공법 : 내부결로 위험감소, 일체화된 시공으로 열교현 상 발생하지 않음

QC종류/내용:파레트/시공불량, 특성요인/인과관계, 히스토그램/ 품질상태, 산포(상관)도/ 두 변이 상관 관계 암기팁:산포군 두면리에서 만든 역사(히스토리)책은 품질이 안좋 다..이유를 살펴보니 특정 인간(인과)이 책을 쌓아두던 빠래트의 시공불량 이었다.. 히파특체 그산층

바닥판과 보밑 거푸집 설계 시 수직하중 고려 수직하중 : 굳지 않은 콘크리트 중량, 작업하중, 충격하중 등 수평하중 : 측압, 풍하중 등

보강콘크리트블록조는 블록과 블록의 맞댄면 사이에 철근을 배 근 따라서 반드시 통줄눈이되어야한다.

고력볼트일 경우 마찰면, 볼트접합부는 녹막이칠(방청도장) 금지

철근콘크리트 단위중량 = 2400 (고정값) 기둥의 부피 = 0.3*0.6*3 =0.54 단위중량*기둥의 부피 = 기둥의 개당 무게가 나오게되는데 1296kg이 나오고 8톤으로 운반한다했으니 8000/1296 = 6.17 뒤 소수점은 없애야되니까 6개가 정답이 됩니다.

플로우시험법은 반죽의 질기를 확인하는 시험

멤브레인 방수 종류 암기 팁 멤브레인 방수 아시죠? 아:아시팔트 방수 시:시트방수 죠:도막방수

벤치마크는 기준점입니다.

파이프는 부재형상이 ㅁ,ㅇ,ㄴ 등등 단순해서 공장이나 체육관같 은 곳에 잘 쓰이고 공사비가 절감되는 효과가 있답니다

미장공사에서 나타나는 결함의 유형 : 균열, 박리현상, 탈락, 백화, 부풀어오름, 색얼룩, 동해, 곰팡이 부식은 금속공사의 결함입니다

도급금액 결정방법 : 정액 단가는 실비보험 안된다. 단가 : 공사비 증대가능, 간단한 공사용, 착공빠름 실비 : 중첩가능, 긴급에 적합, 최대값을 정함

공장에서 생산해서 현장에서 설치하는 방법이니까 부재 규격 변 경이 쉽지 않아요 다시 공장까지 다서 변경해와야 하니까요!

모세관 공극 = 물시멘트비커질수록 커짐

키워드 : 한층씩, 조립식=적층공법

목재를 천연건조시키면 소요시간이 길어집니당 오래오래 천천히 건조시키는 방법~~

B지점의 모멘트 값을 0이라고 가정 후, Mb=0=20kN×6 - A가 위로미는힘×4 + 40kN×2 A가 위로미는 힘, 즉 A지점 반력은. 50이죠 A지점 반력=(VA) MB=0이라 가정하고 MB=0=-20KNx6m+(VA)x4m-40KNx2m MB=0=-120KNm+(VA)x4m-80KNm MB=0=-120KNm+200KNm(VA에 50을 넣어줌)-80KNm -120+120=0 즉 0을 만들어 주기 위해선 (VA)엔 50KN들어가야 한다.

지중보 : 기초와 기초를 연결하여 부동침하를 방지하고 접지압 을 균등하게 분포시켜주는 역할을 함

철근 D22이므로, D>29:3, D>35:4, D<35:5 애서 고르면 됩니다 D10~D25 : 3db 이상 D29~D35 : 4db 이상 D38이상: 5db 이상

모살 유효 단면적 공식 =0.7×모살치수mm×(용접길이mm×모살치수mm)×양면의경우2 그론데 대부분 문제는 야면 단면 말을 안해줘요.. 말이 없을땐 양면으로 인지하고 2를 곱하면 되요 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 모살치수 * (용접길이 - ( 2 * 모살치수)) 양면일경우 *2 이게 정확한 공식입니당 [오류신고 반론] 1면 유효용접면적 An = a(유효목두깨) x Le(유효용접길이) = (0.7S)x(L-2S) (양면일 경우 x2) 이게 정확한 구조 규정입니다. [오류신고 반론] {(8×0.7)×(500-(8×2)}×2=5421

단순보의 휨모멘트는 l^2이 아닌 l에 비례. 두 보의 변형이 같아 야 하므로 p1*l^3/EI, p2*(l/2)^3/EI가 같아함 따라서 짧은 보에 힘이 8배 걸리나, 각 보의 모멘트는 PL/4 꼴 이므로 짧은 보에 걸리는 모멘트는 8배*0.5배=4배가 됨

현장치기 콘크리트 매복 두께 수중 타설 콘크리트 : 100 영원히 땅 밑 콘크리트 : 80 2021.02에 개정 [KDS 14 20 40] 콘크리트 구조 철근 상세기 준과 콘크리트 내구성 설계기준에서 변경되어 영구히 흙은 75mm 피복두께로 변경되었다! [관리자 입니다. 규정 개정으로 인하여 2번 보기를 50-> 55 4번 보기를 80-> 75로 변경하였습니다. 참고하시기 바랍니다.]

( 커버플레이트 ) 플랜지 플레이트의 휨모멘트(휨내력) 보강 4장 이하, 플랜지 단면적의 70%이하 여장 300~400mm 이상 폭방향 연결하지 않고 1장의 판재 사용

반력 2+1+2-3 = 2 힌지하나당 -1 0이되야 정정보 이므로 힌지2개가필요 (반력) 5 + (강절점) 2 + (부재수) 3 - (절점수2) 8 = 2 입니다 단층보의 경우 식 r-3-h=0 5-3-h=0 따라서 h(힌지수)=2이다 (r=반력수 2+1+2=5)

포하송 비 = 1/포하송수 포아송수 = (직경변화값/원래직경값) / (길이변화값/원래길이값) 절대 원래값에다가 차이값을 셈한다음에 변화값으로 넣으시면 포아송수 = (직경 * 길이변화량) / (길이 * 직경변화량) 포아송수는 포아송비의 역수 포아송비 = (직경변화값/원래직경값) / (길이변화값/원래길이값) 정답 3번맞아요 중첩조건 이용해서 처짐각 구하면 (PL^2/2EI) , (PL^2/8EI)가 나오므로 합치면 3번이됩니다.

Pcr = 3.14^2 *E * I / (KL)^2 뉴턴단위니까 0 세개떼세용 저 공식에서 I는 직사각형의 2차 단면 모멘트로 bh^3 폭*높이^3 ---- = --------- 12 12 6^3*30 ------ = 540 = I

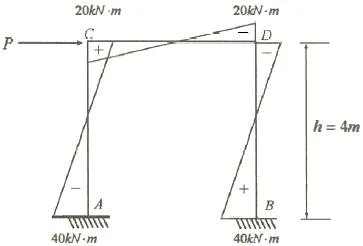

(40KN + 40KN + 20KN + 20KN) / 4M

모멘트골조가 25% 부담

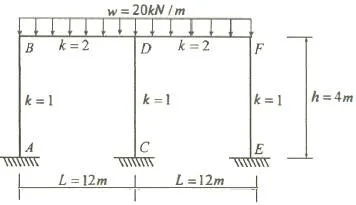

CD기둥을 중심으로 좌우 형태대칭, 하중대칭, 강비대칭 이므로 CD기둥의 전단력은 0입니둥

사각형/삼각형으로 구분합시다..(도심을 구하기 위해서) 도심 x = G/A G=단면1차 A = (1/2 * 2 * 6) 삼각형 + (1 * 6) 사각형 G = 삼각형 * (2 * 2/3) + 사각형 * (2 + 1*1/2) G/A = 1.916m 전도를 고려하여 회전력을 계산하면 됩니다. 1.916W ≥ 20 W ≥ 10.438 외력 나누기 도심은 자중 외력= 10KN X 2M = 20 도심= 1.916 20/1.916= 10.44 KN

양단연속=1/21

설계전단강도 = 2*Vu = 공칭강도*Vc 전단보강철근이 필요없는 조건 12 VU /(0.75 x 1 x SQRT Fck X bw) 0.75 * 1/6 * 루트fck * b * d = 2 * vu 0.75 * 1/6 * 루트28 * 300 * d = 2 * 50000

강도설계법의 경우 건물내 사용자가 건물의 이상을 인지하고 대 피하는 시간을 확보해주기 위해 한번에 부서지는 취성파괴보다 천천히 휘며 신호를 보내주는 연성파괴를 유도하는것이 맞다

압축응력 = 힘P/면적 p/50*50:p/100*100=4:1

전천일사량=직달일사량+천공일사량(확산일사량) 반사일사량=지면으로부터 반사된 일사량 직달(25%), 천공(26%),전일사량(51%)

간접가열실- 보일러 내 스케일 거의 끼지 않음. 스케일 발생 가능성 높은 급탕법은 직접 가열식

1.13 × √(유량/유속) = 토출구의 구경 1.13 × √{(1)/(2.5×60)} = 0.092 0.092 m = 92 mm ((D^2)*pi)/4 * 2.5 * 60(초를 분으로 치환) = 1(유량) D^2 = 8492.56...mm^2 D = 92.155...mm

문제에서 말하는 현열부하량 = 0.337 × 취출풍량 × 변화된 온 도차이 값 으로 구함 qs(현열) = Cp x p x Q x Δt Q = qs / (Cp x p x Δt) Q = 7000 / (1.2 x 1.01 x 10) x 3600(sec→hr)/1000(w→kw) {단위환산)

금속관은 3종 접지 합니다

급수관 관경 결정 : 관균등표, 동시사용률, 마찰저항선도

인체활동 사람만나다meet 단어 연상 METABOLISM

약전설비-피뢰침설비, 통신정보설비(인터폰, 전기시계, 안테나, 항공장애등, 도난방지설비, 차로경보설비) 1.조명설비-강전설비에 포함.

실양정(Ha)= 100P + 흡입양정 전양정(H)= (100P + 흡입양정) * 1.2 -> 허용최대압력(P) 여기서 P는 탱크 내의 최고압력 0.35로 환 산 실양정(Ha)= 100P + 흡입양정= 100 * 0.35 + 5 = 40m 1kpa=물의양정0.1m 350kpa=35m 급수펌프양정(전양정)=토출양정+흡입양정 35+5=40

직류엘베: 기동토크ok, 고속ok, 가감속ok(승차감좋음), 가격 1.5~2배 비쌈

2021년 개정된 KEC 규정 AC(교류) DC(직류) 저 1kv이하 1.5kv이하 고 1kv초과~7kv이하 1.5kv초과~7kv이하 특 7kv초과

환기량=발생량/(실내CO2량-외기CO2량) 인데요 발생량은 문제에서 사람당18이니 여기에 사람수를 곱하면 됩니 다

난방부하가 아니라 냉방부하를 증가시킨다 인체발생열, 조명열 둘 다 난방부하는 계산하지 않고 냉방부하만 계산합니다. 인체가 열을 내뿜으면 주변 공기가 더워지죠? 에어컨 틀어야겠 죠? 에어컨 트는게 냉방부하입니다.

고압수은램프 Ra 45~50 형광램프 Ra 60~98 백열전구, 할로겐전구 Ra100 고압수은램프 평균 연색평가수 60

옥내소화전의 설치기준 표준방수량 (l/min) = 130 방수압력 (MPa) = 0.17 수원의 수량 (m^3) = 2.6N 설치거리 (m) = 25

복사열로 방을 난방하는 방법이므로 바닥면적 이용도가 "높다".

열손실량계산 _q= KxAx(ti-to) K = 열관류율 A = 표면적 ti-to = 실내외 온도차

팬코일 유닛방식은 전수방식

3상3선식:동력용,공장 3상4선식:동력과 전등, 대규모 건물 단상2선식:소형주택 단상3선식:아파트,사무실,학교

1) 가스 배관은 관리,검사가 용이하도록 노출배관 해야함

석고판 위에 시멘트모르타르 또는 회반죽을 바른 것: 두께의 합 계가 2.5cm 이상 시멘트모르타르 위에 타일을 붙인 것: 두께의 합계가 2.5cm 이 상 +철망모르타르 바르기: 바름두께가 2cm 이상 *심벽에 흙으로 맞벽치기=심벽 양측을 흙반죽 발라 마감한 것

[용도구분 중 일반주거지역]

철골콘크리트조, 철골철근콘크리트조, 조적조, 보강콘크리트 블 록조 기초공사: 기초철근 배치를 완료한 때 지붕공사: 지붕슬래브배근을 완료한 때 5층 이상 건축물: 지상 5개층마다 상부슬래브 배근을 완료한 때 철골조 기초공사: 기초철근 배치를 완료한 때 지붕공사: 지붕철골 조립을 완료한 때 3층 이상 건축물: 지상 3개층마다 또는 높이 20cm 마다 주요 구조부의 조립을 완료한 때 기타구조 기초공사: 거푸집 또는 주춧돌 설치를 완료한 때 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] <오타수정> 철골콘크리트조——>철근콘크리트조 5층 이상 건축물——>3층 이상 건축물 3층 이상 건축물 : 3개층마다 또는——>’3층 이상’삭제(이와같은 조건 없이) ‘지상 3개층 마다’ 높이 20 cm 마다 ——>20 m

개발해서 인프라는 부족한데 건폐율 용적률 늘려줘서 사람은 많 이살면 안되니까 제한하는거죠

제1종 일반주거지역에서의 건축은 4층 이하의 건축물에 한한다. (아파트는 5층 이상의 건축물이다.)

공개고지 설치대상면적

부분적으로 층수를 달리할 경우에는 그 중 가장 많은 층수로 산 정한다.

- 연면적 합계 100m2 이하 - 건축물 높이 3m 이하의 범위안에서 증축하는 건물 - 국계법에 의한 공업지역 안의 2층 이하로서 연면적 합계 500m2 이하인 공장

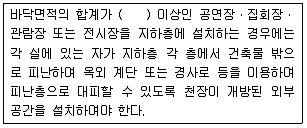

지하층에 설치한 바닥면적 합계 3000 m2 이상의 전집공관(문화 및 집회시설에서 동식물원 제외) : 전시장 / 집회장 / 공연장 / 관람장

[기반시설 중 도로의 세분] 일반도로 자동차전용도로 / 보행자전용도로 / 자전거전용도로 보행자우선도로 고가도로 / 지하도로 !고속도로는X

[관계전문기술자의 협력을 받아야 하는 건축물]

단지조성사업 등에 따른 노와주차장은 경형자동차 및 환경친화 적 자동차에 대한 전용주차구획을 합한 주차구획이 노외주차장 총 주차대수의 10/100(10%)이상이 되어야만 한다 주차장법 시행규칙 5조 1) 노외주차장 설치 가능 지역 * 자연녹지지역임에도 설치가 가능 하천 구역 및 공유수면 토지의 형질변경 없이 주차장 설치가 가능한 지역 주차장 설치를 목적으로 토지의 형질변경 허가를 받은 지역 자치구에서 특히 주차장의 설치가 필요하다고 인정하는 지역 2) 노외주차장 출입구 설치 금지구역 육교 및 횡단보도를 포함한 횡단보도에서 5M 이내의 부분 종단 구배 10%를 초과하는 도로 유치원, 초등학교, 특수학교, 노인복지시설, 심신장애자시설, 아 동전용시설 등의 출입구로부터 20IN 이내의 도로 부분 폭 4M 미만의 도로

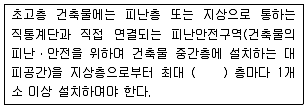

초고층 : 지상층으로부터 최대 30개층마다 1개소 이상

관광휴게시설 : 야외극장, 어린이회관 수련시설 : 청소년 수련원

문화집회시설 150m^2 당 1대 주차 대수 1200/ 150 = 8

2019년 3월 개정됨 일반형: 너비 2.5m x 길이 5.0m 이상(← 너비 2.3m x 길이 5.0m 이상) 확장형: 너비 2.6m x 길이 5.2m 이상(← 너비 2.5m x 길이 5.1m 이상) !평행주차형식의 일반형 주차단위구획 최소 크기가 너비 2.0m, 길이 6.0m 주차장 주차단위구획의 최소 크기

업무시설,숫박시설,위락시설 - 1대 의료시설(+공연장,집회장,관람장,판매시설) - 2대 공판관의 집 (을 갈때) 전동(킥보드)로 숙 (가면) 위업해(위험해!)

[2020년 12월 15일 개정된 규정] 건축법 시행령 제118조(옹벽 등의 공작물에의 준용) ① 법 제83조제1항에 따라 공작물을 축조(건축물과 분리하여 축조하는 것을 말한다..이하 이 조에서 같다)할 때 특별자치시장ㆍ특별자치도지사 또는 시장 ㆍ군수ㆍ구청장에게 신고를 해야 하는 공작물은 다음 각 호와 같다. <개정 2014. 10. 14., 2016. 1. 19., 2020. 12. 15.>
