건축기사 2018년 2회 기출문제

영업장 - 10 영업실 - 4~6 영업실 면적 = 은행원 수 * 10m2 로비 면적 = 1일 평균 고객수 * 0.13~0.2m2

대지면저에 제약이 있는 경우 주로 적용 -> 집중식

서고 1m2당 150~250권(평균 200권) 그러므로 600,000권 / 200권 = 3000m2

백화점의 기둥간격 결정요소는 다음과 같다.

건축의 3대 요소 : 구조, 기능, 미 미의 특성 1) 통일성 : 대칭, 반복, 균일 2) 변화성 : 균제, 억양, 대비 3) 균형성

주택계단의 폭은 90-140센치의 범위로 복도폭과 연결시키기좋 은 105-120이 적당하다

유효율=대실면적/연면적 중앙코어형(중심형):바닥면적이클경우.초고층.유효율높.경제적

샤렌지붕은 기둥이 적게 소요되어 상당한 이용 가치가 있는 방 식이다. 기둥이 많이 소요되는 단점이 있는 지붕은 톱날지붕에 해당함. [추가 해설] 샤렌지붕:지붕이 아치형 모양 구조적으로 당연히 기둥이 적겠 죠? (사이렌)

확장성:인구의증가대비 융통성:123

애리나형은 관객들이 연기자를 360도 둘러싸고 관람하는 형식이 다. 연기자가 일정한 방향으로만 관객을 대하므로 강연, 콘서트, 독 주, 연극 공연에 가장 좋은 형식은 프로시니엄 형식.

개방식 배치는 독립성은 부족합니다. 1번은 개실 시스템의 특징이다 개방식(오피스 랜드스케이핑도 개방시스템의 일종) 장점 가격 쌈, 방의 길이나 깊이 변화가능, 소통에 유리(커뮤니케이션 중심이라) 단점 프라이버시,독립성,쾌적감 개별로

배선대는 음식조리후 상차리는 곳이라 재료보관냉장고 가열대요 리하는곳과 구분되니 해당안한다고 생각하시면됩니다. - 부엌 작업삼각형 냉장고-개수대-조리대(가열대) 배선대(pantry)입니다.

시드니 오페라하우스 - 요른 웃손

시대 별로 정리 해서 외우기 로마네스크 - 고딕 - 르네상스 - 합리주의 ↓ ↓ ↓ ↓ 1.성공회성당 1.약현성당 1.서울역 1.경성 부민관 2.명동성당 2.한국은행 2.화신 백화점 3.국립중앙박물관 이정도만 알고 계셔도 문제 풀기에는 문제 없다고 사려 되옵니 다~ 로마네스크(성공회성당, 덕수궁 정관헌) >> 고딕(명동성당) >> 르네상스(한국은행)

기둥 상부에만 공포를 배열한건 주심포식입니다

단위면적당 가장 많은 주호를 집결시킬 수 있는 형식은 집중식 입니다.

근린주구는 간선도로, 녹지등에 의해 다른지역과 구별됩니다. 근린분구 : 보조간선도로, 집산도로 의해 구분.

보링 : 지반을 천공하고 토질의 시료를 채취하여 지층상황을 판 단하는 방법. 2 --> 채취시료는 토질시험을 위해 건조시키지 않은 자연상태 로 시험 및 보관한다..

블록 적산 사항 - 기본형 13개/m2, 장려형 17개/m2

내황산염포틀랜드시멘트는 주로 해수면과 접하는 곳에 사용. 내 해수성, 화학적 저항성이 큼. 알칼리 골재반응을 억제하기 위해서는 포졸라, 플라이애쉬등이 섞인 시멘트를 사용한다.

뿜칠시 1/3~1/2 정도 겹쳐지게 한다.

접착력 시험 가. 타일의 접착력 시험은 600m2 당 한 장씩 시험한다..시험 위 치는 담당원의 지시에 따른다. 나. 시험할 타일은 줄눈 부분을 콘크리트 면까지 절단하여 주위 의 타일과 분리시킨다. 다..시험할 타일은 시험기 부속 장치의 크기로 하되, 그 이상은 180x60mm 크기로 콘크리트 면까지 절단한다..다만 40mm 미만 의 타일은 4매를 1개조로하여 부속장치를 붙여 시험한다. 라. 시험은 타일 시공 후 4주 이상일 때 실시한다. 마. 시험결과의 판정은 타일 인장 부착강도가 0.39MPa 이상이 어야 한다. 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용]

재조에 의한 분류 -무기질 단열재료 ( 유리면, 암면, 세라믹 섬유, 펄라이판, 규산 칼슘판, 경량기포 콘크리트 (ALC패널) -유기질 단열재료 ( 셀룰로오스 섬유판, 연질 섬유판, 폴리스티 렌 폼, 경질 우레탄 폼) 셀룰로오스가 고등생물의 물질 즉 생물

시공도 작업은 시공자 몫

용접결함의종류 슬래그함입(slag inclusion);용접봉의피복제 심선과 모재가 변하 여 생긴 회분(Slsg)이 용착금속내에 혼입되는현상. 언더컷(under cut);용접상부(모재 표면과 용접 표면이 교차되는 점)에 따라 모재가 녹아 용착금속이 채워지지 않고 흠으로 남게 된부분. 오우버랩(over Lap);용접금속과 모재가 융합되지 않고 단순히 겹쳐지는 것. 공기구멍(Blow Hole);용융금속이 응고할 때 방출 되어야할 가스 가 남아서 생기는 공처럼 길죽한 빈자리(운봉시간부족,모재불량, 급냉 원인). 크랙(Crack);용착금속이 급냉시,과대전류,과대속고시 Bead 가 작을 때 생기는 갈라짐. (Pit);용접 Bead 표면에 뚫린 구멍,생기는 미세한 흠. 용입부족(혼입불량);모재가 녹지않고 용착금속이 채워지지 않고 흠으로 남음. 크레이터(crater);Arc 용접시 끝부분패임.(항아이모양)운봉부족,과 대전류. 피시 아이 (Fish eye):Slag 혼입 및 Blow hole 겹침현상.생선눈 알모양의 은색 반점이 나타남.

한중 콘크리트는 콘크리트 타설 시, 타설 후 및 양생 기간내에 콘크리트가 온도가 떨어지는 경우를 방지하는 콘크리트 방법입 니다.

가스켓(gasket)은 유리끼우기 부분의 접합부를 밀봉하거나 고정 할때 쓰이는 재료이다 + 가스켓은 정형재료

도막방수 공사는 바탕면 시공과 관통공사 종결 후 할 수 있다

오수처리시설 설치신고는 공사실시단계의 항목이다.

온도와 관련이 있는건 겨울철! 혹한기의 공사, 한중콘크리트

표준형0.5B =1 제곱미터 당 75개 벽돌 소요 1B = 149개 1.5B = 224개 따라서 40*75 = 3000

고력볼트 접합 방법은 마찰/지압/인장 세가지 존재 허나 마찰을 많이 씀

열기식 공정표 각 공사의 재료, 노무 등을 글자로 나열한 공정표로써 재료 및 노무자 수배시 유리하다.

라이닝 공법 : 유리섬유 합성섬유 등의 망상포를 적층

말뚝의 부마찰력은 말뚝이 연약지반을 관통하고 지반이 침하하 면서 말뚝을 밑으로 끌어내리려는 현상이에요. 부마찰력때문에 부동침하 발생! 따라서 강재말뚝의 부식 대책이랑은 상관이 없어요!

궁금해서 찾아봤던 내용인데, 한 번씩 읽어보시길~!! Q) 잔골재량이 많을시 공기량이 증가하는 이유는? A) 잔골재율이 증가하는 경우는 공기기포 크기의 공간이 증가하 기 때문이다..비누방울도 너무 크게 만들면 깨지는데, 이러한 원리와 비슷하게 생각하면 쉽다..그리고 AE제의 공기 기포는 입자간의 간격과 크기가 일정해야 접착력이 좋아져서 잘 달라붙고, 잘 흡착되게(계면활성 효과) 되는데, 굵은골재보단 잔골재가 증가돼야 이러한 공간확보가 가능함. 따라서 진동을 가하면 공기량은 급속히 감소되는 이유가 이 때문이다. Q) 그렇다면 잔골재율을 작게 해주는 것이 좋겠네? A) 가능한 잔골재율을 작게 해주는 것이 원칙임. 잔골재율 증가 되면 콘크리트내 공극이 많아져 시멘트와 물이 많이 들어가야 하기 때문이다..그런데 잔골재율을 지나치게 작게하 면 경제적인 콘크리트는 가능하지만 재료분리가 많아지므로 적절한 배합이 되어야 함. 대한민국 건공과 파이팅!

가우징은 용접결함제거작업 중 하나

반력수=9 부재수=5 강절점=2 절점=2 공식 반력수 + 부재수 + 강결점수 - 2 x 절점 부재수 5 반력수 9 강절점 2 절점 2 공식 : 3*부재수 - 반력수 + 강절점수 -2*절점수 = 3*5-9+2-2*2 = 4 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] n=반력수+부재수+강절점수-(2*절점수) 반력수=9 부재수=5 강절점=2 절점=6 n=9+5+2-(2*6)=4

P1 , P2 가 동일하다고 보면 처짐량은 8 : 1 하지만 하중이 다 르고 처짐량이 2 : 1 이라 하였으므로 P1 : P2 = 1 : 4 맞는것같아요. 캔틸레버보 자유단 집중하중 처짐량 = 1/3*PL3/EI 1/3*((P1*2L*2L*2L)/EI = (1/3*((P2*L*L*L)/EI))*2 =1/3*(P1*L3)/EI = (1/3*(P2*L3)/EI)*2 = 8*P1 = 2*P2 = 4P1 = P2 P1:P2 = 1:4

Va = 30*4.5 + 30*2.5 + 60 = 270 / 5.5 = 49.09 (가)면을 판단하기 위해 좌측으로 비교 = 49.09 - 30 = 19.09 (↑) Ve = 120 - 49.09 = 70.9 (나)면을 판단하기 위해 우측으로 비교 = 70.9 - 90 = -19.1 (↓) Va=49.09 Vb=70.91

처짐각법에 의해 해석하면 강비가 높은 지점인 B에서 최대가 된 다.

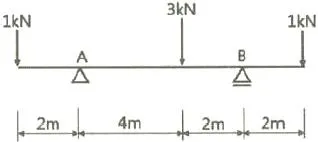

Ra=1/(4+2)*{1kN*(2+4+2)+3kN*2-1kN*2} Rb=1/(4+2)*{1kN*(2+4+2)+3kN*4-1kN*2}

4mm (x). 5mm(o) 6이하 3 13이하 5 19이하 6 19초과 8 t≤6 은. 3 6<t≤13 5 13<t≤19. 6 19<t. 8

이중골조방식 : 횡력의 75% 전단벽 부담, 연성모멘트골조는 25%부담

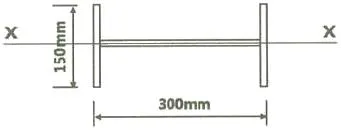

Ix / 75(부재 끝 단에서 중심거리) = Z (단면계수) 5080000 / 75 A단 모멘트 wL^2/8EI 이것만 알면 반력은 쉽게 나옴

0.24xBxdxfy/람다x루트(fck)= 표준갈고리 정착길이 0.24x16x400/루트30

설계용 세장비 = LK/r mm를 M로 환선 0.13 기준 6/0.131 = 45.80

A부터 거리를 X라고 두면 A반력 8-X B반력 X+2 if X가 2 크면 M = (8-X)X 가 최대 >> X가 4일때 최대 >> 16 (고등학교 수학 2차함수의 최대값 꼭지점 생각하면됨 ) if X가 2 보다 작으면 M = (8-X)X + (8-X-6)5 = -(X^2 - 3X - 10) >> X 가 1.5일때 최대 >> 12.25 직관적으로 X는 2보다는 크겟지 알수잇으므로 그냥 X가 4일때 가 답

부재OB의 분배모멘트 = 20KN·m * (2/(1+2+3+4)) = 4KN·m B단의 도달모멘트는 분배모멘트의 1/2 ∴B단의 도달모멘트 = 2KN·m

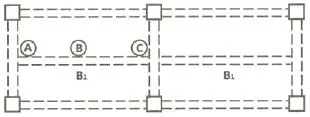

적게쓰면 주근이다.. 단일보에선 a와 c는 주근이 하부근이지만 연속보이므로 a와 b의 하부근이 주근이고 c의 상부근이 주근이 된다.

기초저면 최대지반반력 = -N/A-M/Z (Z 산정시 기초는 높이의 제곱이 아니라 폭의 제곱) 시그마max= -N/A-M/Z =480/(2*2.4)- 96/(2*2.4^2/6) = -150 N/M^2(압축)

처짐 = PL^3/EI

하중조건 - 등분포하중이 작용하고 활화중이 고정하중의 2배이 내인경우 [추가 해설] 지문 4번은 1방향슬레브(실용설계법) 해설

부동침하 예방 상부구조 건물 경량화, 건물길이제한, 지중보 또는 지하 연속벽 설치(뼈대 강성 증가), 인접건물과 이격, 건물 중량 균등 분배 등...

가스트영향계수는 풍하중 관련 계수입니다.

EAD=FNU (평균조도*면적*감광보상률=광속*개수*조명률) F*U*N = E*A*D F : 광원 1개의 광속, U : 조명률, N : 광원 필요수량 E : 평균조도, A : 실의 면적, D : 감광 보상률 2000*0.6*N = 800*10*1.5 N=10개

수용률=최대수용전력/부하설비용량 수용률 = (최대수용전력/부하설비용량)x100 부하설비용량=500kW/0.8=625kW

일반적으로 45m/min

워터해머 자체의 의미가 유체의 속도가 갑자기 빨라지거나 느려 짐에 발생되는 압력변동이기 때문에 유수의 급정지가 가장 주된 원인이다.

1Mpa 이상은 고압 0.1Mpa~1Mpa미만은 중압 0.1Mpa미만은 저압

재생기는 흡수식임

[2021년 04월 01일 개정된 규정] 옥내소화전설비의 화재안전기준(NFSC 102) 제4조(수원) ① 옥내소화전설비의 수원은 그 저수량이 옥내소화 전의 설치개수가 가장 많은 층의 설치개수(2개 이상 설치된 경 우에는 2개)에 2.6m^3(호스릴옥내소화전설비를 포함한다)를 곱 한 양 이상이 되도록 하여야 한다. <개정 2021. 4. 1.> 위 법령과 같이 최대 기준개수가 2개로 변경되었기 때문에 2.6 * 2 를 하여 5.2가 정답이 됩니다.

변풍량 단일덕트방식에서 송풍량 조절의 기준이 되는 것은 실내 현열부하입니다..그 이유는 현열부하가 실내 온도를 직접적으로 영향을 미치기 때문입니다. * 현열부하는 온도 변화와 관련된 열을 나타내며, 실내 온도를 조절하려면 실내에 필요한 열을 제거하거나 추가하는 송풍량을 조절해야 합니다. * 실내 온도가 상승하면 현열부하가 증가하고, 이에 맞춰 송풍 량을 증가시켜 열을 제거합니다. * 반대로, 실내 온도가 낮아지면 현열부하가 감소하고, 송풍량을 줄여 에너지를 절약할 수 있습니다. 따라서, 실내 온도 조절을 위해 현열부하를 기준으로 송풍량을 조절하는 방식이 가장 효율적입니다.

온수난방에 비해 부하변동에 따른 실내 방열량 제어가 '곤란'하 다.

피뢰시스템의 등급은 1,2,3,4(로마숫자) 4등급으로 구분된다

팬코일유닛은 전수방식이다.

냉 난방부하 벽 바닥 천정 유리 문 등 구조체를 통한 손실열량 Hc = K*A*델 타t (K:열관류율) 환기에 의한 손실열량 Hi = 0.34*Q*델타t = 0.34*n*V*델타t (Q:환기랑, n:환기횟수, V:실의체적) 외기부하={(바닥면적×천장고)×온도차×환기횟수×비열×밀 도}÷3,600 =>{(300×2.7)×(20-(-10))×0.5×1.01×1.2}÷3,600=4.0905kW= 4.1kW 환기량 개수 Q=n*v = 300*2,7*05 =405 단위환산계수 0.337 적용 현열 = Qsh= 0.337*Q*(T1-t0) = 0.337*405*(20-(-10)) =4094.550 반올림및 단위환산 4.1

드럼드랩은 비 사이펀식 트랩

하계의 실내기후의 악화를 방지한다.

급수펌프만으로 급수하기 때문에 수질오염의 가능성이 적다.

Particular Matter

급속충전 : 단시간애 보통 전류의 2~3배 보통충전 : 필요할 때 마다 충전 부동충전 : 자기방전 보충과 동시에 상용 부하에 대한 전력 공 급 세류충전 : 부동 충전방식 중 하나로 충전지의 방전을 보충하기 위해 부하를 off한 상태에서 미소 전류로 항상 충전

경질비닐관 열적영향 기계적 외상 심하다 관 자체가 절연체이며 내식성이강하고 시공이 용이하다 화학공장, 연구실의 배선 등에 적합하다 은폐 장소에도 사용이 가능 문제가 옳은것은 이므로 1.절연성과 내식성이 강하다. 정답맞습 니다.

축열 성능은 건물이 열을 얼마나 효과적으로 저장하고 방출하는 지를 나타내는 지표입니다..즉, 건물 외피나 내부 자재가 열을 흡수했다가 필요할 때 다시 내보내는 능력을 말합니다..이를 통 해 건물 내부의 온도 변화를 완화하고 냉난방 에너지 소비를 줄 일 수 있습니다..

거실의 방습 및 내수재료에 관한 사항

대지에 설치하는 최소조경면적 구하는 공식은 2가지가 있습니 다..그 2가지 중 각각의 값이 작은 것이 대지에 설치하는 최소 조경 면적인 것입니다. 공식1 : 옥상 조경 면적 * 2/3 = a값 공식2 : 대지면적 * 조경설치기준% * 1/2 = b값 a,b값중 작은 것이 최소 대지 조경 면적 입니다. 전제: 대지면적의 조경 설치기준이 10% 이기 때문에 대지에 100m2를 설치해야함. 조건: 옥상 조경면적의 경우 2/3만 인정 -> 60m2를 인정하나 옥상은 전체 조경면적의 50%를 초과할 수 없음(50m2이상 인정 x) 결론: 옥상에서 인정면적 50m2 에 대지에 50m2를 합해서 100m2의 조경을 해야함 그러므로 50m2가 답

[ 주차장 수급 실태조사 ] - 실태조사 주기: 3년 - 조사구역: 사각형 또는 삼각형 형태로 설정 - 조사구역 바깥 경계선의 최대거리가 300m를 넘지 않도록 한 다. - 각 조사구역은 '건축법'에 따른 도로를 경계로 구분한다.. 주차장 3글자 3년 300m

문제중 '체계적, 계획적' 이라는 단어가 있으므로 지구'단위' 계 획

** 상위 용도변경인 경우 허가대상 ** 하위 용도변경인 경우 신고대상 ** 같은 경우 건축물대장 변경 신청 ** 1종과 2종 근린생활시설군 간의 변경인 경우 건축물 대장 변 경신청 생략가능 요약 : 자 산 전 문 영 교 근 주 기

일반상업지역 가능 건축물

공개공지 : 주민문화행사 등을 위한 공간

주차장법 시행령 제7조(부설주차장의 인근 설치) ① 법 제19조제4항 전단에서 " 대통령령으로 정하는 규모"란 주차대수 300대의 규모를 말한다.. 다만, 다음 각 호의 어느 하나에 해당하는 경우에는 별표 1의 부설주차장 설치기준에 따라 산정한 주차대수에 상당하는 규모 를 말한다. <개정 2016. 1. 19.>

다중이용시설 및 암기요령 집회, 문화, 종교, 관광숙박, 여객, 판매, 16층이상건물, 종합병 원

건축법 시행령 제40조(옥상광장 등의 설치) ① 옥상광장 또는 2층 이상인 층에 있는 노대(露臺)나 그 밖에 이와 비슷한 것의 주위에는 높이 1.2 미터 이상의 난간을 설치하여야 한다..다만, 그 노대 등에 출입 할 수 없는 구조인 경우에는 그러하지 아니하다.

[국토의 계획 및 이용에 관한 법률 시행령 제46조(도시지역 내 지구단위계획구역에서의 건폐율 등의 완화적용)] 지구단위계획구역(도시지역 내에 지정하는 경우로 한정)에서 건 축물을 건축하려는 자가 그 대지의 일부를 공공시설등의 부지로 제공하거나 공공시설등을 설치하여 제공하는 경우에는 법 제52 조제3항에 따라 그 건축물에 대하여 지구단위계획으로 다음 각 호의 구분에 따라 건폐율ㆍ용적률 및 높이제한을 완화하여 적용 할 수 있다..이 경우 제공받은 공공시설등은 국유재산 또는 공유 재산으로 관리한다..

건축법 시행령 제51조(거실의 채광 등) ② 법 제49조제2항에 따라 다음 각 호의 건축물의 거실(피난층 의 거실은 제외한다)에는 국토교통부령으로 정하는 기준에 따라 배연설비(排煙設備)를 하여야 한다. <개정 2015. 9. 22., 2017.

국토교통부령 제774호, 2020.10.28일자 기준으로 건축물의 외벽중 내측 내력벽의 중심선을 기준으로 한 다고 기재 되어있습니다..

완화적용내용은 건축법에서 두번, 첫번째는 리모델링 두번째는 지능형건축물에서 나온다..

[건축물의 피난ㆍ방화구조 등의 기준에 관한 규칙 제12조(회전 문의 설치기준)] 영 제39조제2항의 규정에 의하여 건축물의 출입구에 설치하는 회전문은 다음 각 호의 기준에 적합하여야 한다. <개정 2005.

연면적은 하나의 건축물 각 층의 바닥면적의 합계로한다.
