배관기능장 2015년 2회 기출문제

2015-07-19 시행 · 56문항

이 회차 문제 풀기 →
1번
용접 및 배관작업 시 안전사항으로 옳지 않은 것은?
  1. ① 중유(벙커C유)를 담았던 드럼통을 가스용접기로 절단하였 다.
  2. ② 대형 중력 양두 그라인더 작업 시 용접용 장갑을 끼고 작 업하였다.
  3. ③ 작업장에 가스화재 발생 시 가스용기를 잠근 후 소방서에 연락하였다.
  4. ④ 가솔린 용기를 물로 행군 다음 용접 부위 아래까지 물을 담은 후 용접하였다.
정답 확인

정답 ①

2번
드릴 작업 중 안전 수칙으로 틀린 것은?
  1. ① 장갑을 끼고 작업해서는 안 된다.
  2. ② 드릴날 끝이 양호한 것을 사용한다.
  3. ③ 이상음이 나면 즉시 스위치를 끈다.
  4. ④ 드릴에 의한 칩이 발생하면 회전 중에 제거한다.
정답 확인

정답 ④

3번
열교환기의 종류 중 판(plate)형 열교환기의 형태가 아닌 것 은?
  1. ① 스파이럴형 열교환기
  2. ② 플레이트식 열교환기
  3. ③ 쉘 앤 튜브식 열교환기
  4. ④ 플레이트 핀식 열교환기
정답 확인

정답 ③

4번
자동제어계의 동작순서로 옳은 것은?
  1. ① 검출 - 판단 - 비교 - 조작
  2. ② 검출 - 비교 - 판단 - 조작
  3. ③ 조작 - 비교 - 판단 - 검출
  4. ④ 조작 - 판단 - 비교 - 검출
정답 확인

정답 ②

5번
원유를 상압증류하여 얻어지는 비등점 200℃ 이하의 유분을 무엇이라고 하는가?
  1. ① 나프타
  2. ② 액화천연가스
  3. ③ 오프가스
  4. ④ 액화석유가스
정답 확인

정답 ①

6번
기송배관의 부속설비인 수송관이 저압송식 또는 진공식일 때 일반적인 수송 가능거리는?
  1. ① 100~150m
  2. ② 250~300m
  3. ③ 1000~1500m
  4. ④ 3000~6000m
정답 확인

정답 ②

7번
화학공업배관에서 사용되는 열교환기에 관한 설명으로 옳지 않 은 것은?
  1. ① 유체에 대한 냉각, 응축, 가열, 증발 및 폐열 회수 등에 사 용된다.
  2. ② 단관식 열교환기에는 트유본형, 스파이럴형, U자관형 등이 있다.
  3. ③ 다관식 원통형 열교환기에는 고정판괄말, 유동두형, 케들형 등이 있다.
  4. ④ 열교환기는 열부하, 유량, 조작압력, 온도, 허용압력 손실 등을 고려하여 가장 적합한 것을 선택한다.
정답 확인

정답 ②

8번
자동세탁기, 교통신호기, 엘리베이터, 자동판매기 등과 같이 유 기적인 관계를 유지하면서 정해진 순서에 따라 제어하는 방식 은?
  1. ① 시퀀스 제어(sequence control) 방식
  2. ② 피드백 제어(feedback control) 방식
  3. ③ 인터록 제어(Interlock control) 방식
  4. ④ 프로세스 제어(process control) 방식
정답 확인

정답 ①

9번
배관 라인상에 설치되는 계측기기 배관시공법에 관한 설명으로 옳지 않은 것은?
  1. ① 압력계의 설치위치는 분기 후 1.5m 이상으로 한다.
  2. ② 유량계 설치 시 출구 측에 반드시 여과기를 설치한다.
  3. ③ 열전대온도계는 충격을 피하고, 습기, 먼지, 일광 등에 주 의해야 한다.
  4. ④ 액면계는 가시(可視) 방향의 반대측에서 햇빛이 들어오는 방향으로 부착한다.
정답 확인

정답 ②

10번
배수탱크 및 배수펌프의 용량을 결정할 때 고려하여야 할 사 항으로 가장 거리가 먼 것은?
  1. ① 배수의 종류
  2. ② 오수의 저장시간
  3. ③ 펌프의 최대 운전간격
  4. ④ 배수 부하의 변동상태
정답 확인

정답 ③

11번
공기조화설비의 덕트 주요 요소인 가이드 베인에 관한 설명 으로 옳은 것은?
  1. ① 대형 덕트의 풍량 조절용이다.
  2. ② 소형 덕트의 풍량 조절용이다.
  3. ③ 덕트 분기 부분의 풍량조절을 한다.
  4. ④ 굽은(회전) 부분의 기류를 안정시킨다.
정답 확인

정답 ④

12번
소화설비장치 중 연결송수관의 송수구 설치에 관한설명으로 옳지 않은 것은?
  1. ① 송수구는 구경 65mm의 것을 설치
  2. ② 지면으로부터 높이 0.5m~1m 이하의 위치에 설치
  3. ③ 소방차가 쉽게 접근할 수 있는 노출된 장소에 설치
  4. ④ 송수압력범위를 표시한 표지를 송수구로부터 20m 이상의 거리를 두고 설치할 것
정답 확인

정답 ④

13번
줄 작업 시 안전수칙으로 옳지 않은 것은?
  1. ① 줄은 다른 용도로 사용하지 말 것
  2. ② 줄은 작업 전에 반드시 자루 부분을 점검할 것
  3. ③ 줄 작업 시 줄의 균열 유무를 확인하고 사용할 것
  4. ④ 줄 작업 시 절삭분은 입으로 불어서 깨끗하게 처리할 것
정답 확인

정답 ④

14번
온수난방 귀환관의 배관방법을 직접 귀환 방식과 역귀환 방 식으로 구분할 때 역귀환 방식을 사용하는 가장 적당한 것 은?
  1. ① 배관길이를 짧게 할 수 있다.
  2. ② 마찰저항손실을 적게 할 수 있다.
  3. ③ 온수의 순환율을 다르게 할 수 있다.
  4. ④ 각 구역간 방열량의 균형을 이루게 할 수 있다.
정답 확인

정답 ④

15번
종래에 사용하던 제어반의 릴레이, 타이머, 카운터 등의 기능 을 프로그램으로 대체하고자 만들어진 기기로서 제어반을 소 형화 할 수 있고 내부 제어회로 수정을 쉽게 할 수 있는 제 어용 기기는?
  1. ① PLC
  2. ② 서보 시스템
  3. ③ D/A 컨버터
  4. ④ 유접점 시퀀스 제어
정답 확인

정답 ①

16번
1보일러 마력을 설명한 것으로 가장 적합한 것은?
  1. ① 1시간에 1565kcal의 증발량을 발생시키는 증발능력
  2. ② 1시간에 약 6280kcal의 증발량을 발생시키는 증발능력
  3. ③ 50℃의 물 10kg을 1시간에 전부 증기로 변화시키는 증발 능력
  4. ④ 100℃의 물 15.65kg을 1시간 동안 같은 온도의 증기로 변화시키는 증발능력
정답 확인

정답 ④

17번
배관의 부식에 관한 설명으로 옳지 않은 것은?
  1. ① 부식형태로는 국부부식 입계부식, 선택부식이 있다.
  2. ② 금속재료가 화학적 변화를 일으키는 부식에는 건식, 습식, 전식이 있다.
  3. ③ pH가 높고 통기성이 좋으며 전기저항이 높은 토양에 매설 된 금속관은 부식속도가 크다.
  4. ④ 부식속도는 관이 매설되어 있는 토양의 환경, 배관조건, 이종 금속류의 영향 등에 따라 균일하지는 않다.
정답 확인

정답 ③

18번
배관설비 시험에 관한 일반적인 설명으로 잘못된것은?
  1. ① 통수시험은 방로 피복을 한 후에 실시한다.
  2. ② 일반적으로 주관과 지관을 분리하여 시험하고 지관은 지 관 모두를 시행한다.
  3. ③ 공기빼기 밸브에서 물이 나오기 시작하여 관내 공기가 완 전히 빠진 것을 확인 후 밸브를 닫고 시험한다.
  4. ④ 고압가스설비는 상용압력의 1.5배 이상 압력으로 실시하 는 내압시험 및 상용압력 이상의 압력으로 기밀시험을 실 시한다.
정답 확인

정답 ①

19번
공정제어에 있어서 마치 인간의 두뇌와 같은 작용을 하는 것 으로 오차의 신호를 받아 어떤 동작을 하면 되는가를 판단한 후 처리하는 부분은?
  1. ① 검출기
  2. ② 전송기
  3. ③ 조절기
  4. ④ 조작부
정답 확인

정답 ③

20번
배관설비의 유지관리에서 응급조치법의 종류가 아닌 것은?
  1. ① 인젝션법
  2. ② 박스 설치법
  3. ③ 파이어 설치법
  4. ④ 코킹법과 밴드보강법
정답 확인

정답 ③

21번
화학약품에 강하고 내유성이 크며, 30~130℃의 내열범위를 가지는 증기, 기름, 약품 배관에 적합한 패킹재료는?
  1. ① 액상 합성수지
  2. ② 오일실 패킹
  3. ③ 플라스틱 패킹
  4. ④ 석면 조인트시트
정답 확인

정답 ①

22번
서로 다른 2종의 금속선을 양 끝에 접합하여 만든 것으로 이 양접점을 서로 다른 온도로 유지시켰을 때 발생되는 기전력 을 전위차계로 측정함으로써 온도를 측정하는 온도계는?
  1. ① 광 온도계
  2. ② 저항 온도계
  3. ③ 열전 온도계
  4. ④ 바이메탈 온도계
정답 확인

정답 ③

23번
저압, 중압, 고압 어느 곳에도 사용이 가능하고 처리되는 응 축수의 양에 비해 소형이며 공기도 함께 배출할 수 있는 트 랩은?
  1. ① 열동식 트랩
  2. ② 하향식 버켓 트랩
  3. ③ 플로트 트랩
  4. ④ 임펄스 증기 트랩
정답 확인

정답 ④

24번
연단을 아마인유와 혼합한 것으로서 녹을 방지하기위해 페인 트 밑칠로 사용하며, 밀착력이 강력하고 풍화에 강한 도료는?
  1. ① 광명단 도료
  2. ② 알루미늄 도료
  3. ③ 산화철 도료
  4. ④ 합성수지 도료
정답 확인

정답 ①

25번
압력배관용 탄소강관의 스케줄번호에 따른 수압시험의 압력 으로 맞는 것은?
  1. ① Sch NO.10 - 1.0MPa
  2. ② Sch NO.20 - 3.0MPa
  3. ③ Sch NO.40 - 6.0MPa
  4. ④ Sch NO.60 - 8.0MPa
정답 확인

정답 ③

26번
유체의 흐름 방향의 변화가 크고 유량의 조절이 정화하여 소 형으로 가장 많이 사용하는 스톱밸브는?
  1. ① 콕
  2. ② 슬루스 밸브
  3. ③ 체크 밸브
  4. ④ 글로브 밸브
정답 확인

정답 ④

27번
일반적인 폴리부틸렌관의 이음방법으로 적합한 것은?
  1. ① MR 이음
  2. ② 에이콘 이음
  3. ③ 몰코 이음
  4. ④ TS식 냉간이음
정답 확인

정답 ②

28번
주철관에 관한 설명으로 틀린 것은?
  1. ① 내식성, 내압성이 우수하다.
  2. ② 제조법으로는 원심력법과 천공법이 있다.
  3. ③ 수도용 급수관, 가스공급관, 건축물의 오배수관 등으로 사 용된다.
  4. ④ 재질에 따라 보통주철관, 고급주철관 및 닥타일 주철관 등 으로 분류한다.
정답 확인

정답 ②

29번
일명 팩레스(packless) 신축 이음쇠라고도 하며, 관의 신축에 따라 슬리브와 함께 신축하는 것으로 미끄럼 면에서 유체가 누설되는 것을 방지하는 것은?
  1. ① 루프형 신축이음쇠
  2. ② 슬리브형 신축이음쇠
  3. ③ 벨로스형 신축이음쇠
  4. ④ 스위블형 신축이음쇠
정답 확인

정답 ③

30번
플랜지 시트 종류 중 전면 시트(seat) 플랜지를 사용할 때 사 용 가능한 호칭압력으로 가장 적합한 것은?
  1. ① 1kgf/cm2 이하
  2. ② 16kgf/cm2 이하
  3. ③ 40kgf/cm2 이하
  4. ④ 63kgf/cm2 이상
정답 확인

정답 ②

31번
건물 내의 배수 수평주관 끝에 설치하여 공공 하수관에서 유 독가스가 건물 안으로 침입하는 것을 방지하는 트랩은?
  1. ① 메인 트랩
  2. ② 가솔린 트랩
  3. ③ 드럼 트랩
  4. ④ 그리스 트랩
정답 확인

정답 ①

32번
비금속관에 관한 설명으로 옳지 않은 것은?
  1. ① 석면 시멘트관을 일명 에터니트관이라고 한다.
  2. ② 원심력 철근 콘크리트관을 흄관이라고도 한다.
  3. ③ 수도용 경질염화비닐관은 고온에 잘 견디지 못한다.
  4. ④ 석면 시멘트관 중 제1종의 상용수압은 4.5kgf/cm2이다.
정답 확인

정답 ④

33번
스테인리스 강관에 관한 설명으로 옳지 않은 것은?
  1. ① 위생적이어서 적수, 백수, 청수의 염려가 없다.
  2. ② 강관에 비해 기계적 성질이 불량하고 인장강도가 강의 절 반수준이다.
  3. ③ 내식성이 우수하여 계속 사용 시 내경의 축소, 저항 증대 현상이 없다.
  4. ④ 저온 충격성이 크고, 한랭지 배관이 가능하며 동결에 대한 저항이 크다.
정답 확인

정답 ②

34번
브레이스(brace)에 관한 설명으로 틀린 것은?
  1. ① 구조에 따라 스프링식과 유압식이 있다.
  2. ② 스프링식은 온도가 높지 않은 배관에 사용한다.
  3. ③ 진동을 방지하는 발전기와 충격을 완화하는 완충기가 있 다.
  4. ④ 유압식은 배관의 이동에 대하여 저항이 크므로 규모가 작 은 배관에 많이 사용한다.
정답 확인

정답 ④

35번
공구와 그 용도가 바르게 연결된 것은?
  1. ① 드레셔 : 연관 표면의 도장 공구
  2. ② 팰릿 : 터빈을 때려 박는데 쓰이는 공구
  3. ③ 봄볼 : 주관을 깨끗하게 하는데 쓰이는 공구
  4. ④ 벤드벤 : 연관에 삽입해서 관에 구멍을 뚫는 공구
정답 확인

정답 ②

36번
관지름 20mm 이하의 동관에 주로 사용되며, 끝을 나팔 모양 으로 넓혀 설비의 점검, 보수 등을 위해 분해할 필요가 있는 배관부에 연결하는 이음은?
  1. ① 압축 이음
  2. ② 납땜 이음
  3. ③ 나사 이음
  4. ④ 플랜지 이음
정답 확인

정답 ①

37번
아크용접 중 언더컷 현상이 잘 발생하는 경우는?
  1. ① 아크길이가 짧을 때
  2. ② 용접전류가 높을 때
  3. ③ 용접속도가 늦을 때
  4. ④ 적정한 용접봉을 사용할 때
정답 확인

정답 ②

38번
관의 절단, 나사절삭, 거스러미(burr) 제거 등의 일을 연속적 으로 할 수 있고, 관을 물린 척을 저속 회전시키면서 다이헤 드를 관에 밀어 넣어 나사를 가공하는 동력나사 절삭기의 종 류는?
  1. ① 리드형
  2. ② 오스터형
  3. ③ 리머형
  4. ④ 다이헤드형
정답 확인

정답 ④

39번
내경이 10cm인 수평직관 속을 평균유속 5m/s로 물이 흐를 때 길이 10m에서 나타나는 손실수두는 약몇 m 인가? (단, 관의 마찰손실계수(λ)는 0.017 이다.)
  1. ① 1.25
  2. ② 2.08
  3. ③ 2.10
  4. ④ 2.17
정답 확인

정답 ④

40번
금속과 금속을 충분히 접근시켰을 때 발생하는 원자 사이의 인력으로 접합하는 방법은?
  1. ① 확관적 접합법
  2. ② 기계적 접합법
  3. ③ 야금식 접합법
  4. ④ 시임(seam) 및 리벳 접합법
정답 확인

정답 ③

41번
주철관 접합 시 녹은 납이 비산하여 몸에 화상을 입히는 사 고가 발생하였다면 이 사고의 가장 중요한 원인으로 추정되 는 것은?
  1. ① 이음부에 수분이 있기 때문에
  2. ② 녹은 납의 온도가 낮기 때문에
  3. ③ 녹은 납의 온도가 높기 때문에
  4. ④ 납의 성분에 주석이 너무 많이 함유되었기 때문에
정답 확인

정답 ①

42번
열에 관한 설명으로 옳지 않은 것은?
  1. ① 순수한 물의 비열은 4.19kJ/kgㆍK 이다.
  2. ② 순수한 물이 100℃에서 끓고 있을 때의 포화압력은 760mmHg 이다.
  3. ③ 표준 대기압 하에서 10kg의 물을 10℃에서 90℃로 올리 는데 필요한 열량은 3352kJ 이다.
  4. ④ 표준 대기압 하에서 100℃의 물 1kg이 100℃의 수증기가 되기 위한 열량은 26758kJ 이다.
정답 확인

정답 ④

43번
경질 염화비닐관 접합법의 종류가 아닌 것은?
  1. ① 나사 접합
  2. ② 용착 슬리브 접합
  3. ③ 플랜지 접합
  4. ④ 테이퍼 코어 접합
정답 확인

정답 ②

44번
관 이음에 관한 설명으로 옳지 않은 것은?
  1. ① 유니언은 호칭지름 50A 이하의 관에 사용된다.
  2. ② 관 플랜지의 호칭 압력은 3가지 단계로 나누어 진다.
  3. ③ 관을 도중에서 네 방향으로 분기할 때는 크로스를 사용한 다.
  4. ④ 티(T)나 엘보의 크기는 지름이 같을 때는 호칭지름 하나로 표시한다.
정답 확인

정답 ②

45번
평균 온도차가 5℃일 때 열관류율이 500W/m2ㆍK 인 응축기 가 있다. 응축기에서 제거되는 열량이 18kW일 때 전열면적은 몇 m2 인가?
  1. ① 2.3
  2. ② 4.6
  3. ③ 7.2
  4. ④ 9.6
정답 확인

정답 ③

46번
서브머지드 아크용접에서 시작부와 종단부에 용접 결함을 막 기 위하여 사용하는 것은?
  1. ① 백킹
  2. ② 레인
  3. ③ 후럭스
  4. ④ 앤드탭
정답 확인

정답 ④

48번
배관 도면상의 치수표시법에 관한 설명으로 옳지 않은 것은?
  1. ① 일반적으로 치수는 mm를 단위로 한다.
  2. ② 기준면으로부터 배관 높이를 나타낼 때 관의 중심을 기준 으로 하여 GL로 표시한다.
  3. ③ 지름이 서로 다른 관의 높이를 표시할 때, 관 외경의 아랫 면까지를 BOP로 표시할 수도 있다.
  4. ④ 만곡부를 가지는 관은 일반적으로 배관의 중심선부터 중 심선까지의 치수를 기입하는 것이 좋다.
정답 확인

정답 ②

49번
정투상도에서 배면도란?
  1. ① 뒤에서 보고 그린 그림
  2. ② 밑에서 보고 그린 그림
  3. ③ 위에서 내려다보고 그린 그림
  4. ④ 정면도를 기준으로 45°로 보고 그린 그림
정답 확인

정답 ①

52번

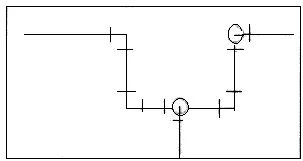

그림과 같은 부분 평면배관도에서 필요한 엘보(ellbow)의 수 는 모두 몇 개인가?
배관기능장 2015년 2회 52번 문제 그림
  1. ① 4개
  2. ② 5개
  3. ③ 6개
  4. ④ 7개
정답 확인

정답 ③

54번
다음 관의 관말부 도면 기호가 나타내는 것은?
배관기능장 2015년 2회 54번 문제 그림
  1. ① 티
  2. ② 용접식 캡
  3. ③ 나사식 캡
  4. ④ 막힌 플랜지
정답 확인

정답 ④

55번
자전거를 셀 방식으로 생산하는 공장에서, 자전거 1대당 소요 공수가 14.5H 이며, 1일 8H, 월 25일 작업을 한다면 작업자 1명당 월 생산 가능대수는 몇 대인가? (단, 작업자의 생산종 합효율은 80% 이다.)
  1. ① 10대
  2. ② 11대
  3. ③ 13대
  4. ④ 14대
정답 확인

정답 ②

56번
도수분포표에서 알 수 있는 정보로 가장 거리가 먼것은?
  1. ① 로트 분포의 모양
  2. ② 100단위당 부적합수
  3. ③ 로트의 평균 및 표준편차
  4. ④ 규격과의 비교를 통한 부적합품률의 추정
정답 확인

정답 ②

57번
로트에서 랜덤하게 시료를 추출하여 검사한 후 그 결과에 따 라 로트의 합격, 불합격을 판정하는 검사방법을 무엇이라 하 는가?
  1. ① 자주검사
  2. ② 간접검사
  3. ③ 전수검사
  4. ④ 샘플링검사
정답 확인

정답 ④

58번
ASME(American Society of Mechanical)에서 정의하고 있는 제품공정 분석표에 사용되는 기호 중 “저장(storage)"을 표현 한 것은?
  1. ① ○
  2. ② □
  3. ③ ▽
  4. ④ ⇨
정답 확인

정답 ③

59번
미리 정해진 일정단위 중에 포함된 부적합수에 의거 하여 공 정을 관리할 때 사용되는 관리도는?
  1. ① c 관리도
  2. ② P 관리도
  3. ③ X 관리도
  4. ④ nP 관리도
정답 확인

정답 ①

60번
TPM 활동 체제 구축을 위한 5가지 기둥과 가장 거리가 먼 것은?
  1. ① 설비초기 관리체제 구축 활동
  2. ② 설비효율화의 개별개선 활동
  3. ③ 운전과 보전의 스킬 업 훈련 활동
  4. ④ 설비경제성 검토를 위한 설비투자분석 활동 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
