배관기능장 2009년 2회 기출문제

2009-07-12 시행 · 56문항

이 회차 문제 풀기 →
1번
수도본관에서 옥상 탱크까지 수직 높이가 20m이고 관마찰손 실율이 20%일 때 옥상 탱크로 수도를 보내기 위하여 수도본 관에서 필요한 최소 수압은 몇 MPa이상인가?
  1. ① 0.024
  2. ② 0.24
  3. ③ 0.34
  4. ④ 2.40
정답 확인

정답 ②

2번
인접 건물에서 화재가 발생했을 때 인화를 방지하기 위해 창 문, 출입구, 처마 끝에 물을 뿌려 수막을 형성함으로서 본 건 물의 화재 발생을 예방하는 설비는?
  1. ① 스프링쿨러
  2. ② 드렌처
  3. ③ 소화전
  4. ④ 방화전
정답 확인

정답 ②

3번
증기난방과 비교하여 온수난방의 특징 설명중 잘못된 것?
  1. ① 난방부하의 변동에 따라서 열량조절이 용이하다.
  2. ② 온수 보일러는 증기보일러보다 취급이 용이하다.
  3. ③ 설비비가 많이 드는 편이나 비교적 안전하여 주택 등에 적합하다.
  4. ④ 예열 시간이 짧아서 단시간에 사용하기 편리하다.
정답 확인

정답 ④

4번
부식, 마모 등으로 작은 구멍이 생겨 유체가 누설될 경우 고 무제품의 각종 크기로 된 볼을 일정량 넣고, 유체를 채운 후 펌프를 작동시켜 누설부분을 통과하려는 볼이 누설부분에 정 착, 누설을 미량이 되게 하거나 정지시키는 응급 조치법은?
  1. ① 코킹법
  2. ② 스토핑 박스법
  3. ③ 호트 패킹법
  4. ④ 인젝션법
정답 확인

정답 ④

5번
파이프 래크상의 배관 배열방법을 설명한 것으로 거리가 먼 것은?
  1. ① 인정하는 파이프외측과외측의 간격을 75mm 이상으로한 다
  2. ② 고온 배관에서 주로 사용하는 루프형 신축관은 파이프래 크 상의 다른 배관보다 500-700mm정도 높게 배관한다.
  3. ③ 관 지름이 클수록 온도가 높을수록 파이프 래크상의 중앙 에 배열한다.
  4. ④ 파이프 래크의 폭은 파이프에 보온, 보냉하는 경우는 보 온, 보냉하는 두께를 가산하여 결정한다.
정답 확인

정답 ③

6번
공기 여과기의 종류 중 담배 연기나 5μm이하의 입자에 가장 효과가 있는 여과기는?
  1. ① 유닛형 건식 여과기
  2. ② 점성식 여과기
  3. ③ 전자식 여과기
  4. ④ 일반 건식 여과기
정답 확인

정답 ③

7번
가스홀더에서 직접 홀더압을 이용해서 공급하는 가스공급 방 법으로 대구경관이 필요하며 비용도 상승하게 되어 공급범위 가 한정된 가스공급방식인 것은?
  1. ① 중앙 공급방식
  2. ② 고압 공급방식
  3. ③ 혼합 공급방식
  4. ④ 저압 공급방식
정답 확인

정답 ④

8번
기계적(물리적) 세정방법에 대한 설명 중 틀린 것은?
  1. ① 물 분사기(water jet)세정법: 고압펌프를 설치 압송 하는 제트차를 사용해 고압의 가스 상태로 분사하여 스케일을 제거하는 방법
  2. ② 피그(pig)세정법: 탑조류, 열교환기, 가열로, 보일러배관에 사용하는 방법으로 세정액을 순환시켜 세정하는 방법
  3. ③ 샌드 블라스트(sand blast)세정법: 공기압송장치 등으로 모래를 분사하여 스케일을 제거하는 방법
  4. ④ 숏 블라스트(shot blast)세정법: 공기압송장치 등으로 강 구(steel ball)를 분사하여 스케일을 제거하는 방법
정답 확인

정답 ②

9번
시퀀스 제어(Sequence control)를 설명한 것으로 가장 적절 한 것은?
  1. ① 미리 정해놓은 순서에 따라 제어의 각 단계를 순차적으로 행하는 제어
  2. ② 미리 정해놓은 순서에 관계없이 불규칙적으로 제어의 각 단계를 행하는 제어
  3. ③ 출력신호를 입력신호로 되돌아오게 하는 되먹임에 의하여 목표값에 따라 자동적으로 제어
  4. ④ 입력신호를 출력신호로 되돌아오게 하는 피드백에 의하여 목표값에 따라 자동적으로 제어
정답 확인

정답 ①

10번
설정한 목표값을 경계로 가동, 정지의 2가지 동작 중 하나 를 취하여 동작시키는 제어는?
  1. ① 2위치 동작
  2. ② 다위치 동작
  3. ③ 비례 동작
  4. ④ PID동작
정답 확인

정답 ①

11번
용접 중 일산화탄소에 의한 중독 위험성이 가장 많은 것은?
  1. ① 서브머지드 용접
  2. ② 수동교류 용접
  3. ③ CO2용접
  4. ④ 불활성 가스 아크 용접
정답 확인

정답 ③

12번
동력나사 절삭기 사용 시 안전수칙에 관한 설명으로 틀린 것은?
  1. ① 관을 척에 확실히 고정시킨다.
  2. ② 절삭된 나사부는 나사산이 잘 성형되었는지 맨손으로 만 지면서 확인해 본다.
  3. ③ 나사 절삭 시에는 주유구에 의해 계속 절삭유를 공급되 도록 한다.
  4. ④ 나사 절삭기의 정비 수리 등은 절삭기를 정지시킨 다음 행한다.
정답 확인

정답 ②

13번
교류용접기는 무부하 전압이 70-80V정도로 비교적 높아 감 전의 위험이 있으므로 이를 방지하기 위한 장치로 사용하는 것은?
  1. ① 리미트 스위치
  2. ② 2차 권선 장치
  3. ③ 전격 방지 장치
  4. ④ 중성점 접지 장치
정답 확인

정답 ③

14번
LPG집단공급시설(배관 포함)의 기밀시험의 기준 압력은 몇 MPa인가? (단, 프로판 가스를 기준으로 한다. )
  1. ① 1.6
  2. ② 1.8
  3. ③ 16
  4. ④ 18
정답 확인

정답 ②

15번
제어요소 중 입력 변화와 동시에 출력이 시간지연 없이 목 표치에 동시에 변화하며, 시간지연이 없다는 의미에서 0차 요소라고도 하는 것은?
  1. ① 적분요소
  2. ② 일차지연요소
  3. ③ 고차지연요소
  4. ④ 비례요소
정답 확인

정답 ④

16번
압축 공기 배관의 부품에 들어가지 않는 것은?
  1. ① 세퍼레이터(separator)
  2. ② 공기 여과기(air filters)
  3. ③ 애프터 쿨러(after cooler)
  4. ④ 사이어미즈 커넥션(siamese connection)
정답 확인

정답 ④

17번
전기집집장치의 특성에 관한 설명 중 틀린 것은?
  1. ① 집진효율이 99.9% 이상이다.
  2. ② 압력손실이 적어 송풍기에 따른 동력비가 적게든다.
  3. ③ 항진가스의 처리 가스량이 적어 소용량 집진시설에 적합 하다.
  4. ④ 각종 공기조화 장치나 병원의 수술실 등에서 많이 사용 된다.
정답 확인

정답 ③

18번
수격작용(water hammering)의 방지책이 아닌 것은?
  1. ① 관로에 조압수조를 설치한다.
  2. ② 관경을 작게 하고, 관내 유속을 낮춘다.
  3. ③ 플라이휠을 설치하여 펌프 속도의 급변을 막는다.
  4. ④ 밸브는 펌프 송출구 가까이에 설치하고, 밸브를 적당히 제어한다.
정답 확인

정답 ②

19번
설비 자동화 제어장치의 신호 전송 방법에서 최대 전송거리 를 비교한 것으로 맞는 것은?
  1. ① 공압식＜유압식＜전기식
  2. ② 전기식＜유압식＜공압식
  3. ③ 공압식＜전기식＜유압식
  4. ④ 유압식＜전기식＜공압식
정답 확인

정답 ①

20번
풍량은 8m3/min이고 풍속은 10m/min 일 때 집진용 덕트의 크니(단면적)는 몇 m2 인가? (단, 마찰 손실에 대한 영향은 무시한다.)
  1. ① 8
  2. ② 80
  3. ③ 0.8
  4. ④ 1
정답 확인

정답 ③

21번
그림과 같이 배관에 직접 접합하는 배관 지지대로서 주로 배관의 수평부나 곡관부에 사용되는 지지장치 명칭은?
배관기능장 2009년 2회 21번 문제 그림
  1. ① 파이프 슈(pipe shoe)
  2. ② 앵커(anchor)
  3. ③ 리지드 서포트(rigid support)
  4. ④ 콘스탄트 행거(Constant hanger)
정답 확인

정답 ①

22번
최고 사용압력이 6.5MPa의 배관에서 SPPS을 사용하는 경 우, 인장 강도가 380MPa 일 때 안전율을 4로 하면 다음 스 케줄 번호 중 가장 적합한 것은?
  1. ① 40
  2. ② 80
  3. ③ 100
  4. ④ 120
정답 확인

정답 ②

23번
일반적으로 PS관이라고 불리며, PS강선을 긴장해서 감아 붙이 뒤 관의 원주방형으로 압축 응력을 부여하여 내외압에 의해서 일어나는 인장응력과 상쇄할 수 있게 제작된 특수관 은?
  1. ① 규소 청동관
  2. ② 폴리부틸렌관
  3. ③ 석면 시멘트관
  4. ④ 프리스트레스드 콘트리트관
정답 확인

정답 ④

24번
비중이 작고 열 및 전기의 전도도가 높으며 용접이 잘 되고 고순도의 것일수록 내식성 및 가공성이 좋아지므로 이음매 없는 관과 용접관이 있고 화학공업용 배관, 열교환기 등에 적합한 것은?
  1. ① 석면 시멘트관
  2. ② 염화 비닐관
  3. ③ 강관
  4. ④ 알루미늄관
정답 확인

정답 ④

25번
신축이음에서 고압에 견디며 고장도 적으나, 설치공간을 많 이 차지하며 고압증기의 옥외 배관에 많이 쓰이는 것은?
  1. ① 루프형
  2. ② 슬리브형
  3. ③ 벨로스형
  4. ④ 볼조인트형
정답 확인

정답 ①

26번
천연고무와 비슷한 성질을 가진 합성고무로서 천연고무보다 더 우수한 성질을 가지고 있으며, 내열도는 약 -40~121℃ 사이의 값을 가지고 있는 패킹 재료는?
  1. ① 펠트
  2. ② 석면
  3. ③ 네오프렌
  4. ④ 테프론
정답 확인

정답 ③

27번
유리면 벌크를 입상(granule)화시킨 제품으로 주택의 천정, 마루바닥의 보온 단열 등에 사용되며 사용온도가 500℃ 인 보온재는?
  1. ① 산면(loose wool)
  2. ② 블로 울(blow wool)
  3. ③ 펠트(felt)
  4. ④ 탄산 마그네슘(MgCO3)
정답 확인

정답 ②

28번
폴리부틸렌(PB)관 이음쇠에 관한 설명으로 올바른 것은?
  1. ① PB관에 PB관을 연결시 나사이음이나 용접이음이 필요하 다.
  2. ② 이음쇠 안쪽에 내장된 그래브링과 0링을 이용한 용접접 합이다.
  3. ③ 이종관과의 접합시는 커넥터 및 어댑터를 사용, 나사이 음을 한다.
  4. ④ 스터드 앤드를 이용한 플랜지 이음을 하는 것이 일반적 이다.
정답 확인

정답 ③

29번
증기트랩(steam trap)을 그 작동원리에 따라 분류하면 온도 조절식 트랩, 열역학적 트랩, 그리고 기계적 트랩으로 분류 한다. 이 중 열역학적 트랩에 해당하는 것은?
  1. ① 벨로우즈형
  2. ② 디스크형
  3. ③ 버킷형
  4. ④ 바이메탈형
정답 확인

정답 ②

30번
밸브 내부는 버퍼(buffer)와 스프링(spring)이 설치되어 있고 바이패스 밸브 기능도 하는 체크밸브는?
  1. ① 리프트형(lift type) 체크밸브
  2. ② 스윙형(swing type) 체크밸브
  3. ③ 푸트형(foot type) 체크밸브
  4. ④ 해머리스형(hammer less type) 체크밸브
정답 확인

정답 ④

31번
플랜지를 관과 이음하는 방법에 따라 분류할 때 이에 해당 하지 않는 것은?
  1. ① 소켓 용접형
  2. ② 랩 조인트 형
  3. ③ 나사 이음형
  4. ④ 바이패스형
정답 확인

정답 ④

32번
배관계획에 있어 관 종류의 선택시 고려해야 할 조건 중 가 장 거리가 먼 것은?
  1. ① 관내 유체의 화학적 성질
  2. ② 관내 유체의 온도
  3. ③ 관내 유체의 압력
  4. ④ 관내 유체의 경도
정답 확인

정답 ④

33번
일반적으로 배관계에 발생하는 진동을 억제하는 경우에 사 용하는 배관 지지장치로 가장 적합한 것은?
  1. ① 스토퍼
  2. ② 리지드 행거
  3. ③ 앵커
  4. ④ 브레이스
정답 확인

정답 ④

34번
강관의 종류와 KS 규격 기호가 맞는 것은?
  1. ① SPHT: 고압 배관용 탄소강관
  2. ② SPPH: 고온 배관용 탄소강관
  3. ③ STHA: 저온 배관용 탄소강관
  4. ④ SPPS: 압력 배관용 탄소강관
정답 확인

정답 ④

35번
펌프의 배관에 관한 설명으로 틀린 것은?
  1. ① 토출쪽은 압력계를 설치한다.
  2. ② 흡입쪽은 진공계나 연성계를 설치한다.
  3. ③ 흡입쪽 수평관은 펌프쪽으로 올림구배한다.
  4. ④ 스트레이너는 펌프 토출쪽 끝에 설치한다.
정답 확인

정답 ④

36번
강관을 4조각 내어 중심각이 90° 마이터관을 만들려 할 때 절단각은 몇 도 인가?
  1. ① 7.5
  2. ② 11.25
  3. ③ 15
  4. ④ 22.5
정답 확인

정답 ③

37번
비금속 배관재료에 대한 일반적인 이음방법이 올바르게 짝 지어진 것은?
  1. ① 경질 염화비닐 관 - 기볼트 이음
  2. ② 석면 시멘트 관 - 고무링 이음
  3. ③ 폴리 에틸렌 관 - 용착 슬리브 이음
  4. ④ 콘크리트 관 - 심플렉스 이음
정답 확인

정답 ③

38번
동관의 납땜 이음시 사용하는 공구로서 절단된 관 끝부분의 단면을 정확한 원으로 만들기 위하여 사용하는 공구는?
  1. ① 플레어링 툴
  2. ② 사이징 툴
  3. ③ 봄볼
  4. ④ 턴핀
정답 확인

정답 ②

39번
동력나사 절삭기에 관한 설명 중 옳은 것은?
  1. ① 다이헤드식은 관의 절단, 나사절삭은 가능하나 거스러미 제거 작업은 못한다.
  2. ② 오스터식은 지지로드를 이용하여 절삭기를 수동으로 이 송 하며 구조가 복잡하고, 관경이 큰 것에 주로 사용된 다.
  3. ③ 오스터식, 호브식, 램식, 다이헤드식의 네가지 종류가 있 다.
  4. ④ 호브식은 나사절삭용 전용 기계이지만 호브와 파이프커 터를 함께 장치하면 관의 나사절삭과 절단을 동시에 할 수 있다.
정답 확인

정답 ④

40번
콘크리트관의 콤포 이음시 시멘트와 모래의 배합비인 콤포 배합비(시멘트:모래)와 수분의 양으로 가장 적합한 것은?
  1. ① 1:2이고 수분의 양은 약 17%
  2. ② 1:1이고 수분의 양은 약 17%
  3. ③ 1:2이고 수분의 양은 약 45%
  4. ④ 1:1이고 수분의 양은 약 45%
정답 확인

정답 ②

41번
주철 파이프 접합시 녹은 납이 비산하여 몸에 화상을 입게 되는 주원인은?
  1. ① 접합부에 수분이 있기 때문에
  2. ② 녹은납의 온도가 낮기 때문에
  3. ③ 녹은납의 온도가 높기 때문에
  4. ④ 인납 성분에 Pb함량이 너무 많기 때문에
정답 확인

정답 ①

42번
열량의 단위인 1[J]의 설명으로 가장 정확한 것은?
  1. ① 1N의 힘을 작용시켜 1m이동시켰을 때 일에 상당하는 열 량이다.
  2. ② 1Pa의 힘을 작용시켜 1m 이동시켰을 때 일에 상당하는 열량이다.
  3. ③ 매초 1W의 공률을 발생하는 힘이다.
  4. ④ 매초 1Pa의 압력을 발생하는 힘이다.
정답 확인

정답 ①

43번
용접에서 피복제의 중요한 작용이 아닌 것은?
  1. ① 용착금속에 필요한 합금 원소를 첨가시킨다.
  2. ② 아크를 안정하게 한다.
  3. ③ 스패터의 발생을 적게 한다.
  4. ④ 용착 금속을 급냉시킨다.
정답 확인

정답 ④

44번
정격2차 전류 200A, 정격 사용률이 50%인 아크 용접기로 150A의 용접전류를 사용시 허용 사용률은 약 몇%인가?
  1. ① 53
  2. ② 65
  3. ③ 71
  4. ④ 89
정답 확인

정답 ④

45번
토치 대신 가늘고 긴 강관(안지름 3.2mm~6mm, 길이 1.5~3m)을 사용하여 이 강관에 산소를 공급하여 그 강관이 산화 연소할 때의 반응열로 금속을 절단하는 방법은?
  1. ① 가스 가우징(gas gouging)
  2. ② 스카핑(scarfing)
  3. ③ 산소창절단(oxygen lance cutting)
  4. ④ 산소아크절단(oxygen arc cutting)
정답 확인

정답 ③

46번
수냉 동판을 용접부의 양편에 부착하고 용융된 슬래그속에 서 전극와이어를 연속적으로 송급하여 용융슬래그 내를 흐 르는 저항열에 의하여 전극와이어 및 모재를 용융접합시키 는 용접법은?
  1. ① 일렉트로 슬래그 용접
  2. ② 서브머지드 아크 용접
  3. ③ 테르밋 용접
  4. ④ 전자빔 용접
정답 확인

정답 ①

48번

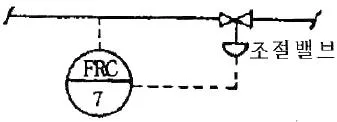

다음의 계장계통 도면에서 FRC가 의미하는 것은?
배관기능장 2009년 2회 48번 문제 그림
  1. ① 수위 기록 조절계
  2. ② 유량 기록 조절계
  3. ③ 압력 기록 조절계
  4. ④ 온도 기록 조절계
정답 확인

정답 ②

49번
입체 배관도로 작도하는 도면으로서 배관의 일부분만을 작 도한 도면으로 부분제작을 목적으로 하는 도면은?
  1. ① 입면 배관도
  2. ② 입체 배관도
  3. ③ 부분 배관도
  4. ④ 평면 배관도
정답 확인

정답 ③

51번
배관의 라인번호 결정은 배관도면의 작도와 재료의 집계나 현장조립 및 보전에 효과적이므로 일관성을 갖는 것이 중요 하다. 아래의 라인번호에서 틀리게 설명된 것은?
배관기능장 2009년 2회 51번 문제 그림
  1. ① 2B: 관의 호칭지름
  2. ② S115: 유체의 종류ㆍ상태, 배관계의 식별(배관번호)
  3. ③ A10: 배관계의 시방
  4. ④ H20: 관의 종류
정답 확인

정답 ④

52번
가상선의 용도로 틀린 것은?
  1. ① 인접 부분의 참고로 표시하는데 사용한다.
  2. ② 가공 전 또는 가공 후의 모양을 표시하는데 사용 한다.
  3. ③ 도시된 단면의 앞 쪽에 있는 부분을 표시하는데 사용한 다.
  4. ④ 대상물의 보이지 않는 부분의 모양을 표시하는데 사용한 다.
정답 확인

정답 ④

53번
아래와 같은 배관도시 기호의 종류는?
배관기능장 2009년 2회 53번 문제 그림
  1. ① 글로브 밸브
  2. ② 밸브 일반
  3. ③ 게이트 밸브
  4. ④ 전동 밸브
정답 확인

정답 ①

56번
200개 들이 상자가 15개 있다. 각 상자로부터 제품을 랜덤 하게 10개씩 샘플링 할 경우, 이러한 샘플링 방법을 무엇이 라 하는가?
  1. ① 계통 샘플링
  2. ② 취락 샘플링
  3. ③ 층별 샘플링
  4. ④ 2단계 샘플링
정답 확인

정답 ③

57번
어떤 측정법으로 동일 시료를 무한횟수 측정하였을 때 데이 터 분포의 평균치와 모집단 참값과의 차를 무엇이라 하는 가?
  1. ① 편차
  2. ② 신뢰성
  3. ③ 정확성
  4. ④ 정밀도
정답 확인

정답 ③

58번
다음 중 신제품에 대한 수요예측방법으로 가장 적절한 것 은?
  1. ① 시장조사법
  2. ② 이동평균법
  3. ③ 지수평활법
  4. ④ 최소자승법
정답 확인

정답 ①

59번
ASME(American Society of Mechanical Engineers)에서 정 의하고 있는 제품 공정 분석표에 사용되는 기호 중 “저장 (storage)"을 표현한 것은?
  1. ① ○
  2. ② D
  3. ③ □
  4. ④ ▽
정답 확인

정답 ④

60번
다음 중 사내표준을 작성할 때 갖추어야 할 요건으로 옳지 않은 것은?
  1. ① 내용이 구체적이고 주관적일 것
  2. ② 장기적 방침 및 체계하에서 추진할 것
  3. ③ 작업표준에는 수단 및 행동을 직접 제시할 것
  4. ④ 당사자에게 의견을 말하는 기회를 부여하는 절차로 정할 것 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
