배관기능장 2012년 2회 기출문제

2012-07-22 시행 · 59문항

이 회차 문제 풀기 →

1번

급탕 설비 중 저장 탱크에 서머스탯을 장치한 가장 주된 이 유는?

① 증기압을 측정하기 위해서
② 수량을 조절하기 위해서
③ 온도를 조절하기 위해서
④ 수질을 조절하기 위해서

정답 확인

정답 ③

2번

자동제어기기 설치 시공에 대한 설명 중 틀린 것은?

① 실내형 온도 및 습도의 검출부는 실내 온ㆍ습도의 평균치 가 검출될 수 있는 장소에 설치하며, 일반사무실 등의 설 치 높이는 바닥에서 1.5m 정도로 한다.
② 실내형 습도조절기 및 검출기는 피 제어체의 습도가 검출 될 수 있는 장소에 설치하되, 과도한 풍속에 의해 그 성 능에 변화가 없도록 보호한다.
③ 온도, 습도조절기는 진동 및 물기와 먼지 등이 없는 곳에 설치한다.
④ 플로우 스위치(Flow switch)는 흐름의 방향을 확인 하여 수평배관에 수평(평행)으로 설치한다.

정답 확인

정답 ④

3번

전기용접에서 감전의 방지대책으로 잘못된 것은?

① 용접기에는 반드시 전격 방지기를 설치한다.
② 가능한 개로전압이 높은 용접기를 사용한다.
③ 용접기 내부에 함부로 손을 대지 않는다.
④ 절연이 완전한 홀더를 사용한다.

정답 확인

정답 ②

4번

다음 중 장갑을 착용하고 작업하면 안 되는 작업은?

① 경납땜 작업
② 아크용접 작업
③ 드릴 작업
④ 가스절단 작업

정답 확인

정답 ③

5번

제어요소 중 입력 변화와 동시에 출력이 시간지연 없이 목표 치에 동시에 변화하며, 시간지연이 없다는 의미에서 0차 요 소라고도 하는 것은?

① 적분요소
② 일차지연요소
③ 고차지연요소
④ 비례요소

정답 확인

정답 ④

6번

추치제어에 관한 설명으로 잘못된 것은?

① 목표값의 크기나 위치가 시간의 변화에 따라 임의로 변화 된다.
② 추치제어는 비율제어와 프로그램제어로 구분할 수있다.
③ 2개 이상의 제어량 값이 일정한 비율관계를 유지하도록 하는 제어는 비율제어이다.
④ 보일러와 냉방기 같은 냉·난방장치의 압력제어용으로 많 이 이용된다.

정답 확인

정답 ④

7번

고압가스 배관시공 시 유의해야 할 사항으로 틀린것은?

① 배관 등의 접합부분은 가능하면 나사이음을 할 것
② 중 하중에 의해 생기는 응력에 대한 안정성이 있을 것
③ 신축이 생길 우려가 있는 곳에는 신축 흡수장치를 할 것
④ 관이음 방법은 가스의 최고사용압력, 관의재질, 용도 등에 따라 적합하게 선택할 것

정답 확인

정답 ①

8번

안개 모양으로 흘러내리는 미세한 물방울로 공기와 직접 접 촉시킴으로써 여과기를 통과할 때 제거되지 않는 먼지, 매연 등을 제거하는 장치는?

① 감습기
② 공기 세정기
③ 공기 냉각기
④ 공기 가열기

정답 확인

정답 ②

9번

위생기구 설치에 대한 일반적인 설명으로 잘못된것은?

① 세면기 급수전의 위치는 일반적으로 작업자가 전방으로 서 있는 위치에서 냉수는 우측에, 온수는 좌측에 오도록 부착한다.
② 좌변기를 설치하기 위해 볼트로 변기를 바닥에 고정할 때 에는 도기의 균열이나 파손에 특히 주의한다.
③ 욕조(Bath)는 온수와 많이 접촉되므로 콘크리트 매설을 피한다.
④ 일반가정용 좌변기에는 로우탱크식이 많이 사용되며, 급 수관경은 DN25, 세정밸브는 DN32를 연결해 준다.

정답 확인

정답 ④

10번

시퀀스제어의 접점 회로의 논리적(AND)회로의 논리식이 A∙ B = R 일 때 참값표가 틀린 것은?

① 1∙1 = 1
② 1∙0 = 0
③ 0∙1 = 0
④ 0∙0 = 1

정답 확인

정답 ④

11번

암모니아 가스의 누설위치를 찾기 위해서는 무엇을 쓰는 것 이 가장 좋은가?

① 비눗물
② 알코올
③ 냉각수
④ 페놀프타레인

정답 확인

정답 ④

12번

배관작업 시 안전 수칙에 대한 설명으로 틀린 것은?

① 오일 버너를 사용할 때는 연료통이나 탱크를 부근에 놓 지 않는다.
② 나사절삭 작업 시에는 관이나 공작울을 확실히 고정, 지 지 후에 행한다.
③ 재료는 평탄한 장소에 수평으로 놓고 경사진 장소에서는 미끄럼 방지를 한다.
④ 밀폐된 용기 내에서의 도장 작업을 할 때에는 가스배출 을 위해 자연 통풍을 해야 한다.

정답 확인

정답 ④

13번

소화설비에 관련된 설명으로 적당하지 않는 것은?

① 옥내 소화전함의 설치 높이는 바닥에서 1.5m 이하가 되 도록 한다.
② 옥외소화전은 방수구(개폐장치)의 설치위치에 따라 지상 식과 지하식으로 구분한다.
③ 드렌처는 인접 건물에서 화재 시 연소방지를 목적으로 창문, 출입구, 처마 밑, 지붕 등에 물을 뿌리는 설비다.
④ 스프링클러는 소방관이 보기 쉬운 건물외벽에 설치하며, 화재 시 실내로 압력수를 공급한다.

정답 확인

정답 ④

14번

주철관 코킹 작업 시 안전 수칙으로 틀린 것은?

① 납 용해 작업은 인화 물질이 없는 곳에서 행한다.
② 작업 중에는 수분이 들어가지 않는 장소를 택한다.
③ 납 용융액을 취급할 때는 앞치마, 장갑 등을 반드시 착 용한다.
④ 납은 소켓에 한번에 주입하며, 주입전에 먼저 물을 붓고 작업한다.

정답 확인

정답 ④

15번

고온고압에 사용되는 화학배관의 부식 종류에 속하지 않는 것은?

① 수소에 의한 탈탄
② 암모니아에 의한 질화
③ 일산화탄소에 의한 금속의 카오보닐화
④ 질화수소에 의한 부식

정답 확인

정답 ④

16번

관의 산세정 작업에서 수세(水洗)시 사용하는 적합한 물은?

① 수돗물
② 산성수
③ 묽은 황산수
④ 알칼리수

정답 확인

정답 ①

17번

다음 용어에 대한 설명으로 잘못된 것은?

① 화상 면적 : 화격자의 면적을 말한다.
② 보일러 마력 : 1보일러 마력을 열량으로 환산하면 8462.3kcal/h 이다.
③ 전열면적 : 난방용 방열기의 방열면적으로 표준방 열량 은 650kcal/h이다.
④ 증발량 : 단위시간에 발생하는 증기의 양을 말한다.

정답 확인

정답 ③

18번

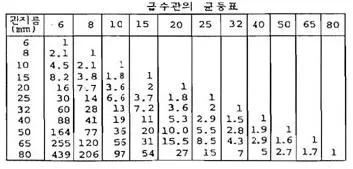

25A용 2개. 20A용 3개, 15A용 2개의 급수전을 사용할 때 급수 주관의 호칭규격을 급수관의 균등표를 이용하여 산출 한 것으로 맞는 것은? (단, 동시 사용률은 무시한다.)

① 32A
② 40A
③ 50A
④ 65A

정답 확인

정답 ③

19번

기송배관에서 저압송식 또는 진공식일 때, 일반적인 경우 수송물의 수송 가능거리는 몇 m 정도 인가?

① 250 ~ 300
② 500 ~ 550
③ 1000 ~ 1500
④ 3000 ~ 6000

정답 확인

정답 ①

20번

화학 세정용 약제에서 알칼리성 약제로 맞는 것은?

① 염산
② 설파인산
③ 4염화탄소
④ 암모니아

정답 확인

정답 ④

21번

플랜지 시트 종류 중 전면 시트(seat) 플랜지를 사용할 때 사용 가능한 호칭 압력으로 가장 적합한 것은?

① 1 kgf/cm2 이하
② 16 kgf/cm2 이하
③ 40 kgf/cm2 이하
④ 63 kgf/cm2 이상

정답 확인

정답 ②

22번

연관(鉛管)을 잘못 사용한 곳은?

① 가스배관
② 농염산, 초산의 공급배관
③ 가정용 수도 인입관
④ 배수관

정답 확인

정답 ②

23번

땅속에 매설된 수도 인입관에 설치하여 건물 안의 급수장치 전체 물의 흐름을 조절하거나 개폐할 때 사용되는 수전으로 맞는 것은?

① B형 급수전
② A형 급수전
③ B형 지수전
④ A형 지수전

정답 확인

정답 ③

24번

증기 트랩에서 오픈(open)트랩이라고도 하며, 공기가 거의 배출되지 않으므로 열동식 트랩을 병용하여 사용하는 트랩 은 어느 것인가?

① 상향식 버킷 트랩
② 온도조절 트랩
③ 플러시 트랩
④ 충격식 트랩

정답 확인

정답 ①

25번

글랜드 패킹에 속하지 않는 것은?

① 플라스틱 패킹
② 메커니컬실
③ 일산화연
④ 메탈 패킹

정답 확인

정답 ③

26번

다음 중 체크밸브에 속하지 않는 것은?

① 리프트형
② 스윙형
③ 풋형
④ 글로브형

정답 확인

정답 ④

27번

다음 중 주철관을 사용하기에 부적합 한 것은?

① 수도용 급수관
② 가스 공급관
③ 오배수관
④ 열교환기 전열관

정답 확인

정답 ④

28번

350℃ 이하의 압력배관에 쓰이는 압력배관용 탄소 강관의 기호로 맞는 것은?

① SPPS
② SPPH
③ STLT
④ STWW

정답 확인

정답 ①

29번

일명 팩레스 신축 이음쇠라고도 하며, 관의 신축에 따라 슬 리브와 함께 신축하는 것으로, 미끄럼 면에서 유체가 누설 되는 것을 방지하는 것은?

① 루프형 신축이음쇠
② 슬리브형 신축이음쇠
③ 벨로스형 신축이음쇠
④ 스위블형 신축이음쇠

정답 확인

정답 ③

30번

배관용 타이타늄(Titanium)관에 관한 설명으로 틀린 것은?

① 내식성, 특히 내해수성이 좋다.
② 제조방법에 따라 이음매 없는 관과 용접관으로 나눈다.
③ 화학장치, 석유정제장치, 펄프제지공업장치 등에 사용된 다.
④ 관은 안지름이 최소20㎜부터 100㎜까지 있고, 두께는 20㎜ 이상이다.

정답 확인

정답 ④

31번

폴리에틸렌관(Polyethylene pipe)의 장점으로 틀린것은?

① 염화비닐관보다 가볍다.
② 염화비닐관보다 화학적, 전기적 성질이 우수하다.
③ 내한성이 좋아 한랭지 배관에 알맞다.
④ 염화비닐관에 비해 인장강도가 크다.

정답 확인

정답 ④

32번

배관계의 진동이나 수격 작용에 의한 충격 등을 감쇠 또는 완화시키는 것이 주목적인 지지 장치는?

① 레스트레인트(restraint)
② 브레이스(brace)
③ 서포트(support)
④ 터언 버클(turn buckle)

정답 확인

정답 ②

33번

한쪽은 나사 이음용 니플(nipple)과 연결하고 다른 한쪽은 이음쇠의 내부에 관을 삽입하여 용접하는 동관 이음쇠의 형 식은?

① Ftg×F
② Ftg×M
③ C×M
④ C×F

정답 확인

정답 ④

34번

다음 보온 피복재 중 유기질 피복재가 아닌 것은?

① 코르크
② 암면
③ 기포성 수지
④ 펠트

정답 확인

정답 ②

35번

배관접합에 관한 일반적인 설명으로 틀린 것은?

① 나사이음은 주로 저압, 저온에서 그다지 위험성이 없는 물, 공기, 저압 증기 등의 관이음에 많이 쓰인다.
② 나사 절삭가공, 취부 및 누설 등의 이유로 4B 이상의 관 에서는 용접 이음이 유리하다.
③ 플랜트배관용의 일반 프로세스 배관에서는 나사이 음만 한다.
④ 가 조립이 끝나면 루트 간격이 맞는가, 중심 맞추기가 잘되었는가를 검사하여 수정할 곳이 있으면 수정 하여 용접한다.

정답 확인

정답 ③

36번

용접기를 설치하기 부적합한 장소는?

① 먼지가 없는 곳
② 비, 바람이 없는 곳
③ 수증기 또는 습도가 높은 곳
④ 주위 온도가 5℃인 곳

정답 확인

정답 ③

37번

칼라 속에 2개의 고무링을 넣고 이음 하는 방식으로 일명 고무 가스켓 이음이라고도 하며, 75 ~ 500㎜의 지름이 작 은 석면시멘트관에 사용되는 이음방식인 것은?

① 심플렉스 이음
② 콤보 이음
③ 노 허브 신축 이음
④ 철근 콘크리트 이음

정답 확인

정답 ①

38번

경질 염화비닐관을 열간 삽입이음 할 때 삽입길이는 관경 (D)의 몇 배 정도가 가장 적당한가?

① 1.1~1.4D
② 1.5~2.0D
③ 2.1~2.4D
④ 2.5~3.0D

정답 확인

정답 ②

39번

다음 중 용접에 해당되는 용접법은?

① 스터드 용접
② 방전충격 용접
③ 심 용접
④ 플래시 맞대기 용접

정답 확인

정답 ①

40번

아래 그림과 같은 곡관에 물이 채워져 있을 때 밑면 AB에 작용하는 수압(게이지 압)은 몇kPa 인가? (단, 중력가속도는 9.8 m/s2이다.)

① 98.0
② 91.1
③ 73.5
④ 68.6

정답 확인

정답 ③

41번

링크형 파이프 커터의 용도로 가장 적합한 것은?

① 주철관 절단용
② 강관 절단용
③ 비금속관 절단용
④ 도관 절단용

정답 확인

정답 ①

42번

주철관 이음 중 기계식 이음의 특징으로 틀린 것은?

① 기밀성이 좋다.
② 수중에서의 접합이 가능하다.
③ 전문 숙련공이 필요하다.
④ 고압에 대한 저항이 크다.

정답 확인

정답 ③

43번

용접작업 시 일반적인 사항을 설명한 것 중 틀린것은?

① 다층 비드 쌓기에는 덧살올림법, 케스케이드법, 전진 블 록법 등이 있다.
② 냉각속도는 같은 열량을 주었을 때 열의 확산 방향이 적 을수록 냉각속도가 빠르다.
③ 용접입열이 일정할 경우 구리는 연강보다 냉각 속도가 빠르다.
④ 주철, 고급 내열합금도 용접균열을 방지하기 위해 용접 전 적당한 온도로 예열시킨다.

정답 확인

정답 ②

44번

배관설비의 유량 측정에 일반적으로 응용되는 원리(정리)인 것은?

① 상대성 원리
② 베르누이 정리
③ 프랭크의 정리
④ 아르키메데스 원리

정답 확인

정답 ②

45번

건포화 증기의 건도 x 는 얼마인가?

① 10
② 5
③ 1
④ 0.5

정답 확인

정답 ③

46번

굽힘 반경(banding radius)은 파이프 지름의 몇 배이상이 되어야 굴곡에 의한 물의 저항을 무시할 수 있는가?

① 1배
② 2배
③ 3배
④ 6배

정답 확인

정답 ④

48번

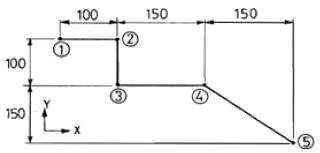

CNC 파이프 밴eld 머신으로 그림과 같이 관을 굽 히고자 한다. 프로그램을 작성하는데 ❶점의 X, Y 좌표가 (0,0)일 때 ⑤점의 절대좌표는?

① (250, 300)
② (300, -250)
③ (400, -250)
④ (400, 250)

정답 확인

정답 ③

49번

4편의 마이터관(4편 엘보)을 만들려고 한다. 절단각을 구하 는 식으로 맞는 것은?

① 절단각=중심각/(편수-1)×3
② 절단각=중심각/(편수-1)×2
③ 절단각=편수/(중심각-1)×3
④ 절단각=편수/(중심각-1)×2

정답 확인

정답 ②

50번

그림과 같은 도면의 지시기호 및 내용에 대한 설명으로 옳 은 것은?

① 드릴 구멍의 지름은 13㎜ 이다.
② 드릴 구멍의 피치는 45㎜ 이다.
③ 드릴 구멍은 13개이다.
④ 드릴 구멍의 깊이는 20㎜ 이다.

정답 확인

정답 ③

51번

그림과 같은 용접기호를 설명한 것으로 옳은 것은?

① I형 맞대기 용접 : 화살표 쪽에 용접
② I형 맞대기 용접 : 화살표 반대쪽에 용접
③ H형 맞대기 용접 : 화살표 쪽에 용접
④ H형 맞대기 용접 : 화살표 반대쪽에 용접

정답 확인

정답 ①

52번

배관도면을 작성할 때 건물의 바닥면을 기준선으로 하여 배 관장치 높이를 표시하는 기호는?

① EL
② GL
③ FL
④ CL

정답 확인

정답 ③

53번

보기와 같은 배관 라인 인덱스에서 관에 흐르는 유체의 종 류는?

① 작업용 공기
② 재생 냉수
③ 저압 증기
④ 연료 가스

정답 확인

정답 ①

54번

기계제도 분야에서 가장 많이 사용되는 방법으로 보는 방향 에서의 형상과 크기만 나타나고, 다른 부분은 알 수가 없기 때문에 물체 전체를 완전히 표현하려면 두 개 이상의 투상 도가 필요한 것은?

① 등각투상도
② 사투상도
③ 투시도
④ 정투상도

정답 확인

정답 ④

55번

축의 완성지름, 철사의 인장강도, 아스피린 순도와 같은 데 이터를 관리하는 가장 대표적인 관리도는?

① c 관리도
② nP 관리도
③ u 관리도 관리도

정답 확인

정답 ③

56번

로트의 크기가 시료의 크기에 비해 10배 이상 클때, 시료의 크기와 합격판정개수를 일정하게 하고 로트의 크기를 증가 시킬 경우 검사특성곡선의 모양 변화에 대한 설명으로 가장 적절한 것은?

① 무한대로 커진다.
② 별로 영향을 미치지 않는다.
③ 샘플링 검사의 판별 능력이 매우 좋아진다.
④ 검사특성곡선의 기울기 경사가 급해진다.

정답 확인

정답 ②

57번

작업시간 측정방법 중 직접측정법은?

① PTS법
② 경험견적법
③ 표준자료법
④ 스톱워치법

정답 확인

정답 ④

58번

준비작업시간 100분, 개당 정미작업시간 15분, 로트 크기 20일 때 1개당 소요작업시간은 얼마인가? (단, 여유시간은 없다고 가정한다.)

① 15분
② 20분
③ 35분
④ 45분

정답 확인

정답 ②

59번

소비자가 요구하는 품질로서 설계와 판매정책에 반영되는 품질을 의미하는 것은?

① 시장품질
② 설계품질
③ 제조품질
④ 규격품질

정답 확인

정답 ①

60번

다음 중 샘플링 검사보다 전수검사를 실시하는 것이 유리한 경우는?

① 검사항목이 많은 경우
② 파괴검사를 해야 하는 경우
③ 품질특성치가 치명적인 결점을 포함하는 경우
④ 다수 다량의 것으로 어느 정도 부적합품이 섞여도 괜찮 을 경우 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ③
