기계가공기능장 2014년 2회 기출문제

2014-07-20 시행 · 59문항

이 회차 문제 풀기 →
1번
유압회로의 일부에 배압을 발생시키고자 할 때 사용하는 밸 브는?
  1. ① 카운터 밸런스 밸브
  2. ② 시퀀스 밸브
  3. ③ 리듀싱 밸브
  4. ④ 언로드 밸브
정답 확인

정답 ①

2번
그림과 같은 유압 회로에 대한 설명으로 틀린 것은?
기계가공기능장 2014년 2회 2번 문제 그림
  1. ① 부하가 갑자기 감소 할 때 실린더가 급진하는 것을 방지 한다.
  2. ② 수직 램의 자중낙하를 방지한다.
  3. ③ 기름 탱크로 복귀하는 유로에 일정한 배압을 형성한다.
  4. ④ 실린더가 전진할 때 유량을 일정하게 제어한다.
정답 확인

정답 ④

3번
밸브의 복귀방법에서 내부의 파일럿-신호로서 복귀시키는 방 식은?
  1. ① 스프링 복귀 방식
  2. ② 공압 신호 복귀 방식
  3. ③ 디텐드 방식
  4. ④ 푸쉬버튼 복귀 방식
정답 확인

정답 ②

4번
다음 공유압 기호가 나타내는 밸브의 명칭은?
기계가공기능장 2014년 2회 4번 문제 그림
  1. ① 파일럿 작동형 시퀀스 밸브
  2. ② 카운터 밸런스 밸브
  3. ③ 브레이크 밸브
  4. ④ 무부하 릴리프 밸브
정답 확인

정답 ③

5번
유압 펌프를 작동시켜도 압력이 형성되지 않는 원인으로 가 장 거리가 먼 것은?
  1. ① 기름탱크의 유면이 너무 낮다.
  2. ② 펌프가 동작하지 않거나 회전방향이 반대이다.
  3. ③ 압력 릴리프 밸브의 고장으로 항상 열려 있다.
  4. ④ 유압 작동유의 점도가 낮다.
정답 확인

정답 ④

6번
자동화시스템의 구성요소 중 프로세서로부터 명령을 받아 기 계적인 작업을 수행하는 것은?
  1. ① 센서
  2. ② 액추에이터
  3. ③ 소프트웨어
  4. ④ 네트워크
정답 확인

정답 ②

7번
전동기가 기동이 되지 않을 때 점검항목에 속하지 않는 것 은?
  1. ① 전원 주파수 변동 유무
  2. ② 과부하 유무
  3. ③ 퓨즈의 단선
  4. ④ 상 결선의 단락
정답 확인

정답 ①

8번
PLC를 동작시키는데 필요한 고유의 프로그램을 기억하는 메 모리로 맞는 것은?
  1. ① 데이터 메모리
  2. ② 입·출력 메모리
  3. ③ 제어용 메모리
  4. ④ 다이나믹 메모리
정답 확인

정답 ③

9번
물체에 직접 접촉하지 않고 그 위치를 검출하여 전기적인 신 호를 발생시키는 센서는?
  1. ① 푸시버튼 스위치
  2. ② 리드 스위치
  3. ③ 리미트 스위치
  4. ④ 풋 스위치
정답 확인

정답 ②

10번
다음 중 유도형센서에 대한 설명으로 틀린 것은?
  1. ① 전력소비가 적다.
  2. ② 자석 효과가 없다.
  3. ③ 분극 현상을 이용하므로 비금속 물질도 검출이 가능하 다.
  4. ④ 감지물체 안에 온도 상승이 없다.
정답 확인

정답 ③

11번
선반 베드에 주로 사용되는 재질에 해당하는 것은?
  1. ① 구상흑연 주철
  2. ② 연강
  3. ③ 공구강
  4. ④ 초경합금
정답 확인

정답 ①

12번
센터리스 연삭기의 작업 특성에 대한 설명 중 옳은 것은?
  1. ① 직경이 큰 공작물의 단면 연삭이 가능하다.
  2. ② 형상이 불규칙한 외경을 가진 제품 연삭이 가능하다.
  3. ③ 가늘고 긴 가공물의 연삭이 가능하다.
  4. ④ 축의 중앙부위에 긴 홈이 있는 홈 연삭에 적합하다.
정답 확인

정답 ③

13번
연삭숫돌의 결합도가 가장 높은 것은 무엇인가?
  1. ① L
  2. ② O
  3. ③ P
  4. ④ T
정답 확인

정답 ④

14번
초음파 가공시에 사용되는 연삭 입자의 재질이 아닌 것은?
  1. ① 산화알루미나
  2. ② 탄화규소
  3. ③ 다이아몬드 분말
  4. ④ 니켈 합금
정답 확인

정답 ④

15번
구성인선 방지대책을 설명한 것으로 틀린 것은?
  1. ① 절삭깊이를 적게 한다.
  2. ② 경사각을 크게 한다.
  3. ③ 윤활성이 좋은 절삭제를 사용한다.
  4. ④ 절삭속도를 작게 한다.
정답 확인

정답 ④

16번
고속도강 공구에 물리적 증착법(PVD법)으로 코팅할 때 사용 되며 코팅면이 금색을 나타내는 것은?
  1. ① 탄화티탄(TiC)
  2. ② 질화티탄(TiN)
  3. ③ 알루미나(Al2O3)
  4. ④ 탄화텅스텐(WC)
정답 확인

정답 ②

17번
절삭가공에서 공작물을 가공할 때 공작기계의 회전수가 일 정하다고 가정한다면 공작물의 지름과 절삭속도의 관계를 바르게 설명한 것은?
  1. ① 공작물의 지름이 크면 절삭속도는 느려진다.
  2. ② 공작물의 지름이 크면 절삭속도는 빨라진다.
  3. ③ 공작물의 지름이 작으면 절삭속도는 빨라진다.
  4. ④ 공작물의 지름과 관계없이 절삭속도는 일정하다.
정답 확인

정답 ②

18번
연성재료를 가공할 때 공구의 각도에 따라 유동형, 전단형, 열단형 등의 서로 다른 형태의 칩이 발생한다. 이 때 각도 의 정확한 명칭은 무엇인가?
  1. ① 윗면 경사각
  2. ② 측면 경사각
  3. ③ 전면 여유각
  4. ④ 측면 여유각
정답 확인

정답 ①

19번
래핑 작업 조건에 대한 설명 중 틀린 것은?
  1. ① 건식 래핑 속도는 150∼200m/min 정도로 입자가 비산 하지 않는 정도로 한다.
  2. ② 래핑 속도가 너무 빠르면 발열로 인한 표면 변질 층이 커지거나 래핑 번(lapping burn)이 발생하므로 주의한다.
  3. ③ 랩제의 입자가 크면 압력을 높이고, 입자가 미세하면 압 력을 낮춘다.
  4. ④ 랩제는 균일한 크기로 해야 하며, 큰 입자가 섞이면 다 듬질한 면에 상처가 생기므로 주의한다.
정답 확인

정답 ①

20번
공구마멸의 형태가 잘못 표현된 것은?
  1. ① 크레이터 마멸
  2. ② 플랭크 마멸
  3. ③ 씽크 마멸
  4. ④ 치핑
정답 확인

정답 ③

21번
방전가공의 진행순서로 맞는 것은?
  1. ① 암류→불꽃방전→코로나방전→글로우방전→아크방전
  2. ② 암류→코로나방전→불꽃방전→글로우방전→아크방전
  3. ③ 암류→글로우방전→코로나방전→불꽃방전→아크방전
  4. ④ 암류→불꽃방전→글로우방전→코로나방전→아크방전
정답 확인

정답 ②

22번
전해연마시 철강용 전해 연마액의 주성분으로 사용되지 않 는 것은?
  1. ① 과염소산
  2. ② 황산
  3. ③ 인산염
  4. ④ 염화나트륨
정답 확인

정답 ④

23번
선반에서 중소형 공작물의 가공에 사용되는 센터는 일반적 으로 몇 도(°)를 사용하는가?
  1. ① 30°
  2. ② 45°
  3. ③ 60°
  4. ④ 100°
정답 확인

정답 ③

24번
호닝가공에서 진직도의 불량 원인이 아닌 것은?
  1. ① 혼의 오버런이 크거나 없을 때
  2. ② 가공 압력의 불균일
  3. ③ 큰 점도의 호닝유
  4. ④ 숫돌의 길이가 가공구멍 길이에 비해 1/2 이상일 때
정답 확인

정답 ③

25번
슈퍼 피니싱으로 정밀가공할 때 가공조건에 대한 설명 중 틀린 것은?
  1. ① 거친 가공을 할 때에는 일반적으로 숫돌에 가하는 압력 은 0.2∼0.5Mpa, 평균속도는 5∼20m/min으로 한다.
  2. ② 다듬질 가공을 할 때에는 일반적으로 숫돌에 가하는 압 력은 0.05∼0.15Mpa, 평균속도는 20∼60m/min으로 한 다.
  3. ③ 숫돌의 진폭은 1∼4mm로 하고, 진동수는 공작물이 클 때에는 500∼600회, 작을 때에는 1000∼1200회를 기준 으로 한다.
  4. ④ 가공표면의 거칠기는 숫돌의 입도, 공작물의 재질, 절삭 속도에 의해 결정되며 일반적으로 1∼3㎛ 범위이다.
정답 확인

정답 ④

26번
커터 날의 개수가 10개, 지름이 100mm, 날 하나에 대한 이 송이 0.4mm이며, 절삭속도 90m/min로 연강재를 절삭하는 경우 밀링머신 테이블의 이송속도는?
  1. ① 1.15m/min
  2. ② 3.54m/min
  3. ③ 11.46m/min
  4. ④ 25.46m/min
정답 확인

정답 ①

28번
공작기계의 운전상태와 가공능력을 시험하는 시험 항목은 무엇인가?
  1. ① 기능시험
  2. ② 무부하 운전시험
  3. ③ 강성시험
  4. ④ 부하 운전시험
정답 확인

정답 ④

29번
밀링머신에서 절삭속도 100m/min, 커터의 지름 100mm, 매 분당이송 300mm/min, 절삭저항(P)이 1200N, 이송분력(P2) 이 30N일 대, 절삭 동력(PS)은 얼마인가?
  1. ① 약 1.50
  2. ② 약 2.72
  3. ③ 약 3.70
  4. ④ 약 4.22
정답 확인

정답 ②

30번
두께 40mm의 주철에 고속도강 드릴로 ø32mm의 구멍을 뚫을 때 절삭하는 시간은? (단, 회전수 n=216rpm, 이송 f=0.254mm/rev, 드릴의 원추높이는 16mm이다.)
  1. ① 1.02분
  2. ② 3.02분
  3. ③ 5.02분
  4. ④ 7.02분
정답 확인

정답 ①

31번
공작물의 재질이 연하여 숫돌입자의 표면이나 기공에 연삭 칩이 메우는 현상은 무엇인가?
  1. ① 드레싱(dressing)
  2. ② 트루잉(truing)
  3. ③ 로딩(loading)
  4. ④ 글레이징(glazing)
정답 확인

정답 ③

32번
드릴작업의 잘삭속도에 대한 설명 중 틀린 것은?
  1. ① 드릴의 절삭속도는 드릴 바깥지름의 주속도를 나타낸다
  2. ② 절삭속도는 가공물의 기계적 성질을 고려하여 결정해야 한다.
  3. ③ 보통 깊이가 바깥지름의 3배이면 절삭속도를 10% 증가 시킨다.
  4. ④ 드릴의 지름이 커지면 칩 배출 및 절삭유의 유입조건이 좋아져 절삭속도를 높일 수 있다.
정답 확인

정답 ③

33번
시멘타이트는 표준 조직에서 펄라이트 속에 페라이트와 함 께 층상으로 존재하든가 또 과공석강에서는 결정입계에 망 상으로 나타나는데 이 경우 경도가 매우 높아져서 가공성이 나쁘고 균열이 쉽게 발생한다. 이를 개선하기 위해 시멘타 이트가 구상 또는 입상으로 되게 하는 풀림을 무엇이라고 하는가?
  1. ① 구상화 풀림
  2. ② 연화 풀림
  3. ③ 응력제거 풀림
  4. ④ 확산 풀림
정답 확인

정답 ①

34번
강괴를 탈산 정도에 따라 분류할 때 이에 해당하지 않는 것 은?
  1. ① 럼드 강괴(rimmed steel ingot)
  2. ② 세미람드 강괴(semi-rimmed steel ingot)
  3. ③ 킬드 강괴(killed steel ingot)
  4. ④ 켑드 강괴(capped steel ingot)
정답 확인

정답 ②

35번
표점거리가 50mm, 두께가 2mm, 평행부 나비가 25mm인 강판을 인장시험을 하였을 때 최대하중은 25kN이었고, 파단 직전의 표점거리는 60mm가 되었다. 이 재료에 작용한 인장 강도(N/mm2)는?
  1. ① 300
  2. ② 400
  3. ③ 500
  4. ④ 600
정답 확인

정답 ③

36번
표준조성이 4% Cu, 0.5% Mg, 0.5% Mn 등으로 구성된 알 루미늄 합금으로 시효경화처리한 대표적인 고강도 합금은?
  1. ① 두랄루민
  2. ② 알민
  3. ③ 하이드로날륨
  4. ④ Y합금
정답 확인

정답 ①

37번
절삭성이 우수한 황동 합금으로 정밀절삭가공이 필요하고, 강도는 그다지 필요하지 않는 시계나 계기용 기어, 나사, 볼 트, 너트, 카메라 부품 등에 주로 사용되는 황동 합금은?
  1. ① Al 황동
  2. ② Pb 황동
  3. ③ Si 황동
  4. ④ 델타메탈
정답 확인

정답 ②

38번
스테인리스강 중에서 내식성이 가장 높고 비자성체이나 결 정입계부식의 단점을 가지고 있어 이를 개량하여 공업에 주 로 사용하는 것은?
  1. ① 페라이트계 스테인리스강
  2. ② 마텐자이트계 스테인리스강
  3. ③ 오스테나이트계 스테인리스강
  4. ④ 석출경화계 스테인리스강
정답 확인

정답 ③

39번
주철의 성장을 방지하는 방법으로 틀린 것은?
  1. ① 탄화물 안정화 원소인 Cr, Mn, Mo, V 등을 첨가하여 Fe3C의 흑연화를 막는다.
  2. ② C 및 Si양을 증가하여 산화를 방지한다.
  3. ③ 편상 흑연을 구상 흑연화 시킨다.
  4. ④ 흑연의 미세화로서 조직을 치밀하게 한다.
정답 확인

정답 ②

40번
표면거칠기 측정에 사용되는 단면 곡선 필터 중 거칠기와 파상도 성분 사이의 교처점을 정의하는 필터는?
  1. ① λc 단면 곡선 필터
  2. ② λf 단면 곡선 필터
  3. ③ λt 단면 곡선 필터
  4. ④ λs 단면 곡선 필터
정답 확인

정답 ①

41번
다음 단위에 쓰이는 접두어 중 틀린 것은?
  1. ① 밀리(m) : 10-3
  2. ② 기가(G) : 109
  3. ③ 나노(n) : 10-12
  4. ④ 메가(M) : 106
정답 확인

정답 ③

42번
다음 측정기 분류 중 시준기에 해당하지 않는 것은?
  1. ① 투명기
  2. ② 공구 현미경
  3. ③ 망원경
  4. ④ 인디케이터
정답 확인

정답 ④

43번
피치 1.75mm의 미터나사의 유효 지름을 측정할 때 최적 삼 침 지름은 약 몇 mm인가?
  1. ① 1.000mm
  2. ② 1.010mm
  3. ③ 1.150mm
  4. ④ 1.200mm
정답 확인

정답 ②

44번
기어를 검사용 마스터 원통기어와 백래시 없이 맞물려서 회 전시켰을 때의 중심거리 변동을 측정하는 시험은?
기계가공기능장 2014년 2회 44번 문제 그림
  1. ① 기어의 이 홈 흔들림 시험
  2. ② 기어의 양 잇면 맞물림 시험
  3. ③ 기어의 치형 측정 시험
  4. ④ 기어의 원주 피치 측정 시험
정답 확인

정답 ②

45번
편측공차 을 동등양측공차로 옳게 변환한 것은?
  1. ① 5.255 ± 0.005
  2. ② 5.255 ± 0.010
  3. ③ 5.260 ± 0.005
  4. ④ 5.260 ± 0.010
정답 확인

정답 ①

46번
치공구를 사용하는 궁극적인 목적에 대하여 옳은 것만으로 나열한 것은?
  1. ① 미숙련자의 고숙련화, 생산 원가 상승, 공정의 축소 또는 삭제
  2. ② 정밀도 향상, 생산 원가 상승, 공정의 축소 또는 삭제
  3. ③ 정밀도 향상, 생산 원가 감소, 저숙련자의 고숙련화
  4. ④ 정밀도 향상, 생산 원가 감소, 공정의 축소 또는 삭제
정답 확인

정답 ④

47번
드랄지그에서 부시와 가공물 사이의 간격은 주철과 같이 전 단형 칩(chip)으로 나타날 때는 어느 정도 하는 것이 가장 좋은가?
  1. ① 최대한 간격이 없도록 밀착시킨다.
  2. ② 드릴 지름의 1/2 정도 부여한다.
  3. ③ 드릴 지름의 1/10 정도 부여한다.
  4. ④ 드릴 지름의 2배 정도 부여한다.
정답 확인

정답 ②

48번
좁은 장소에서 사용되며 스윙 클램프와 유사한 구조를 가진 클램프는?
  1. ① 후크 클램프
  2. ② 코글 클램프
  3. ③ 캠 클램프
  4. ④ 스트랩 클램프
정답 확인

정답 ①

49번
다음 중 한계 게이지(Limit gauge) 재료에 요구되는 성질로 거리가 먼 것은?
  1. ① 변형이 적을 것
  2. ② 내마모성이 높을 것
  3. ③ 가공성이 높을 것
  4. ④ 열팽창계수가 높을 것
정답 확인

정답 ④

50번
다음 공구경 보정에 대한 설명 중 옳지 않은 것은?
  1. ① 공구경 보정은 지령평면에서만 유효하다.
  2. ② 공구보정번호에 음수를 입력하면 공구경 보정 방향이 바 뀐다.
  3. ③ 보정량 보다 큰 원호 가공 시에는 경보(alarm)를 유발시 킨다.
  4. ④ G41은 좌측보정이고, G42는 우측보정이다.
정답 확인

정답 ③

51번
서보 모터의 엔코더에서 나오는 펄스열의 주파수로부터 속 도를 제어하고 기계의 테이블에 위치검출 스케일을 부착하 여 위치정보를 피드백 시키는 제어방법은?
  1. ① 복합회로 서보방식(hybrid servo system)
  2. ② 개방회로방식(open loop system)
  3. ③ 반폐쇄회로방식(semi-closed loop system)
  4. ④ 폐쇄회로방식(closed loop system)
정답 확인

정답 ④

52번
CAD/CAM 시스템의 인터페이스 그래픽 표준규격 중 국제규 격(ISO 10303)으로 인정된 것은?
  1. ① STEP
  2. ② IGES
  3. ③ DXF
  4. ④ STL
정답 확인

정답 ①

53번
DNC 시스템의 구성요소가 아닌 것은?
  1. ① 컴퓨터와 메모리장치
  2. ② 공작물 장탈착용 로보트
  3. ③ 실제 작업용 CNC 공작기계
  4. ④ 데이터 송수신용 통신선
정답 확인

정답 ②

54번
CNC 선반 작업 중에 간 칩이 발생하여 작업을 방해할 경우 칩을 짧게 절단하는 기능으로 드릴작업, 단면 홈작업, 보링 작업 등에 주로 사용되는 기능은?
  1. ① G74
  2. ② G72
  3. ③ G71
  4. ④ G73
정답 확인

정답 ①

55번
np관리도에서 시료군 마다 시료수(n)는 100이고, 시료군의 수(k)는 20, ∑np=77 이다. 이때 np관리도의 관리상한선 (UCL)을 구하면 약 얼마인가?
  1. ① 8.94
  2. ② 3.85
  3. ③ 5.77
  4. ④ 9.62
정답 확인

정답 ④

56번

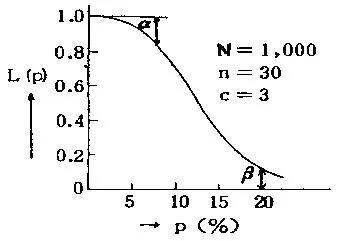

그림의 OC 곡선을 보고 가장 올바른 내용을 나타낸 것은?
기계가공기능장 2014년 2회 56번 문제 그림
  1. ① α : 소비자 위험
  2. ② L(P) : 로트가 합격할 확률
  3. ③ β : 생산자 위험
  4. ④ 부적합품률 : 0.03
정답 확인

정답 ②

57번
미국의 마틴 마리에타사(Martin Marietta Corp.)에서 시작된 품질개선을 위한 동기부여 프로그램으로 모든 작업자가 무 결점을 목표로 설정하고 처음부터 작업을 올바르게 수행함 으로써 품질비용을 줄이기 위한 프로그램은 무엇인가?
  1. ① TPM 활동
  2. ② 6 시그마 운동
  3. ③ ZD 운동
  4. ④ ISO 9001 인증
정답 확인

정답 ③

58번
다음 중 단속생산 시스템과 비교한 연속생산 시스템의 특징 으로 옳은 것은?
  1. ① 단위당 생산원가가 낮다.
  2. ② 다품종 소량생산에 적합하다.
  3. ③ 생산방식은 주문생산방식이다.
  4. ④ 생산설비는 범용설비를 사용한다.
정답 확인

정답 ①

59번
일정 통제를 할 때 1일당 그 작업을 단축하는데 소요되는 비용의 증가를 의미하는 것은?
  1. ① 정상소요시간(Normal duration time)
  2. ② 비용견적(Cost estimation)
  3. ③ 비용구매(Cost slope)
  4. ④ 총비용(Total cost)
정답 확인

정답 ③

60번
MTM(Method Time Measurement)법에서 사용되는 1 TMU(Time Measurement Unit)는 몇 시간인가?
  1. ① 1/100000 시간
  2. ② 1/10000 시간
  3. ③ 6/10000 시간
  4. ④ 36/1000 시간 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
