기계가공기능장 2014년 1회 기출문제

2014-04-06 시행 · 60문항

이 회차 문제 풀기 →
1번
다음 공유압 기호는 어떤 밸브의 기호인가?
기계가공기능장 2014년 1회 1번 문제 그림
  1. ① 파일럿 작동형 릴리프밸브
  2. ② 급속 배기밸브
  3. ③ 카운터 밸런스밸브
  4. ④ 파일럿 조작 체크밸브
정답 확인

정답 ①

2번
오일탱크에 관한 일반적인 설명으로 틀린 것은?
  1. ① 오일탱크의 용량은 효율적인 관리를 위해 펌프 토출량의 1.0~1.1배 수준에서 관리한다.
  2. ② 오일탱크에서 사용하는 공기청정기의 통기용량은 펌프 토 출량의 2배 이상이어야 한다.
  3. ③ 오일탱크에서 사용하는 스트레이너의 유량은 펌프 토출량 의 2배 이상의 것을 사용한다.
  4. ④ 오일탱크의 바닥면은 바닥에서 최소 15cm 이상 유지하는 것이 바람직하다.
정답 확인

정답 ①

3번
그림과 같은 유압회로에 대한 설명 중 옳지 않은 것은?
기계가공기능장 2014년 1회 3번 문제 그림
  1. ① 실린더의 속도는 펌프의 송출량에 관계없이 일정하다.
  2. ② 펌프 송출압은 릴리프 밸브의 설정압으로 정해진다.
  3. ③ 여분의 유량은 릴리프 밸브를 통해 환유되어 동력 손실이 작은 편이다.
  4. ④ 실린더에 만일 부(-) 하중이 작용하면 피스톤이 자주할 염려가 있다.
정답 확인

정답 ③

4번
절대압력과 게이지압력과의 관계를 나타낸 것 중 옳은 것은?
  1. ① 절대압력 = 대기압력 + 게이지압력
  2. ② 절대압력 = 대기압력 × 게이지압력
  3. ③ 절대압력 = 대기압력 - 게이지압력
  4. ④ 절대압력 = (대기압력 × 게이지압력)/2
정답 확인

정답 ①

5번

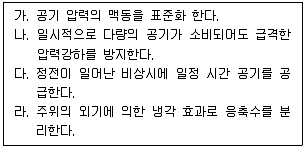

다음 기능을 하는 공기압 장치는?
기계가공기능장 2014년 1회 5번 문제 그림
  1. ① 공기 압축기
  2. ② 공기 여과기
  3. ③ 에어 드라이어
  4. ④ 공기 탱크
정답 확인

정답 ④

6번
직류 전동기의 구조에서 중요한 3가지 요소가 아닌 것은?
  1. ① 계자
  2. ② 전기자
  3. ③ 정류자
  4. ④ 브러시
정답 확인

정답 ④

7번
종래의 릴레이 및 타이머를 이용한 시퀀스회로에 비하여 최 근에는 PLC를 활용하는 경우가 많다. 다음 중 PLC의 장점으 로 적합하지 않는 것은?
  1. ① 배선이 간결하여 유지보수가 비교적 용이하다.
  2. ② 내부회로의 수정이 용이하며 증설, 개선에 편리하다.
  3. ③ 동일 접점이 제한 없이 사용되어 회로구성에 편리하다.
  4. ④ CPU가 Down 되어도 공정에 영향이 없다.
정답 확인

정답 ④

8번
다음 중 아날로그 제어계에 대한 설명으로 옳은 것은 어느 것인가?
  1. ① 불연속적으로 표현한 제어시스템이다.
  2. ② 하나의 제어변수가 2가지의 가능한 값을 가진다.
  3. ③ 연속적인 모든 시간에서 그 크기가 모두 연속적이다.
  4. ④ 정보의 범위를 여러 단계로 등분하여 이 각각의 단계에 하나의 값을 부여한 디지털 신호에 의하여 제어된다.
정답 확인

정답 ③

9번
다음 중 물리량의 변화를 기본 전기회로의 전원과 같이 스스 로 전위차를 줄 수 있는 기전력의 값으로 표현되는 센서는?
  1. ① 서미스터
  2. ② Cds
  3. ③ 열전쌍
  4. ④ 바이메탈
정답 확인

정답 ③

10번
복수의 NC 공작기계가 가변루트인 자동반송시스템으로 연 결되어 유기적으로 제어되는 생산 형태는?
  1. ① Job-shop
  2. ② FMC
  3. ③ FMS
  4. ④ FTL
정답 확인

정답 ③

11번
공작기계 검사 시험 통칙에서 틀린 것은?
  1. ① 시험은 원칙적으로 공작기계를 분해하지 않고 한다.
  2. ② 정적 정밀도는 원칙적으로 기계에 하중이 걸려있지 않은 상태에서 한다.
  3. ③ 시험은 원칙적으로 공작기계를 사용하는 기업체에서 시 행한다.
  4. ④ 운전은 필요한 성능과 정밀도에 영향을 미치지 않도록 한다.
정답 확인

정답 ③

12번
밀링 머신에 대한 내용 중 옳지 않은 것은?
  1. ① 여러 날을 가진 커터가 회전을 한다.
  2. ② 평면 및 홈 가공을 할 수 있다.
  3. ③ 나선형 홈을 가공할 수 있다.
  4. ④ 공작물을 회전시키며 홈을 가공할 수 있다.
정답 확인

정답 ④

13번
구조용 특수강 중 강인강이 아닌 것은?
  1. ① Cr-Mo강
  2. ② Mn강
  3. ③ Mn-S강
  4. ④ Ni강
정답 확인

정답 ③

14번
연삭숫돌의 결합도에 따른 경도의 선정 기준으로 틀린 것 은?
  1. ① 연질 가공물의 연삭에는 결함도가 높은 숫돌을 사용한 다.
  2. ② 연삭 깊이가 깊을 때에는 결합도가 높은 숫돌을 사용한 다.
  3. ③ 숫돌의 원주속도가 느릴 때에는 결합도가 높은 숫돌을 사용한다.
  4. ④ 접촉 면적이 작을 때에는 결합도가 높은 숫돌을 사용한 다.
정답 확인

정답 ②

15번
전해 연마의 특징으로 옳지 않은 것은?
  1. ① 가공변질 층이 없고 평활한 가공면을 얻을 수 있다.
  2. ② 가공면에 반대 방향으로 방향성이 있다.
  3. ③ 복잡한 형상의 제품도 가능하다.
  4. ④ 내마모성, 내부식성이 향상된다.
정답 확인

정답 ②

16번
선반 작업에서 절삭속도가 V m/min, 주축의 회전수가 N r/min(=rpm) 일 때 공작물의 지름이 32mm 이면 V와 N의 옳은 관계식은?
  1. ① V ≒ 0.1N
  2. ② V ≒ N
  3. ③ V ≒ 10N
  4. ④ V ≒ 32N
정답 확인

정답 ①

17번
초음파 가공의 특징과 가장 관계가 없는 것은?
  1. ① 공구의 재료는 피아노선, 황동 등이 있다.
  2. ② 소성변형이 되지 않아 취성이 큰 재료를 가공할 수 있 다.
  3. ③ 부도체는 가공할 수 없다.
  4. ④ 원형 또는 이형단면 가공이 가능하다.
정답 확인

정답 ③

18번
선반의 크기 표시 방법으로 쓰이지 않는 것은?
  1. ① 베드, 왕복대 위의 스윙
  2. ② 양 센터 사이의 최대 거리
  3. ③ 심압대 위의 스윙
  4. ④ 가공할 수 있는 공작물의 최대지름
정답 확인

정답 ③

19번
공작기계의 구비조건 및 특성에 대한 설명이 옳지 않은 것 은?
  1. ① 공작물의 잔류응력은 공작 전에 충분히 제거해야 한다.
  2. ② 정밀도가 높은 공작기계는 고속생산이 어려워 바람직하 지 않다.
  3. ③ 정확한 기준면이 없는 공작방법은 정밀공작에 적합하지 않다.
  4. ④ 강성의 결핍과 진동은 정밀공작에 좋지 않다.
정답 확인

정답 ②

20번
기계의 부픔을 조립할 때 볼트의 머리 부분이 돌출되면 곤 란한 부분이 있다. 이러한 경우에 볼트 또는 너트의 머리 부분이 가공물 안으로 묻히도록 드릴과 동심원의 2단 구멍 을 절삭하는 방법은?
  1. ① 카운터 보링
  2. ② 카운터 싱킹
  3. ③ 스폿 페이싱
  4. ④ 리밍
정답 확인

정답 ①

21번
그림은 절삭 중에 공구와 공작물 및 칩에 발생하는 절삭온 도의 분포이다. 절삭온도가 가장 높은 부분은?
기계가공기능장 2014년 1회 21번 문제 그림
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ②

22번
다음 중 절삭공구의 수명공식은? (단, V : 절삭속도, T : 공 구수명, n : 절삭공구와 가공율에 의해 변하는 지수, C : 공 구수명 상수이다.)
  1. ① VTn = C
  2. ② (VT/n) = C
  3. ③ CTn = C
  4. ④ TVn = C
정답 확인

정답 ②

23번
용삭과 유사한 방법으로 가공물 표면에 요철부분의 볼록부 를 가공할 때 기계적 마찰로 용삭보다 더 능률적인 가공을 하는 화학 가공은?
  1. ① 화학 연삭
  2. ② 화학 절단
  3. ③ 화학 밀링
  4. ④ 화학 절삭
정답 확인

정답 ①

24번
슈퍼피니싱의 2단 공정작업의 2단계 제1공정의 가공조건으 로 맞는 것은?
  1. ① 고속도 저압력
  2. ② 저속도 저압력
  3. ③ 고속도 고압력
  4. ④ 저속도 고압력
정답 확인

정답 ④

25번
드릴링 머신에서 절삭속도 20m/min, 드릴의 지름 25mm, 이송속도 0.1mm/rev, 드릴 끝 원추의 높이를 5.8mm라 하 고 98mm 깊이의 구멍을 뚫을 때 절삭시간은? (단, π는 3.14로 계산한다.)
  1. ① 약 3분 8초
  2. ② 약 4분 1초
  3. ③ 약 6분 1초
  4. ④ 약 8분 2초
정답 확인

정답 ③

26번
절삭날수가 10, 바깥지름 100mm인 고속도강 밀링 커터로 길이 300mm인 탄소강을 절삭속도 100m/min로 절삭할 때, 날 1개마다의 이송량은 0.1mm라 하면 1분간의 이송량은?
  1. ① 100mm/min
  2. ② 300mm/min
  3. ③ 318mm/min
  4. ④ 412mm/min
정답 확인

정답 ③

27번
센터리스 연삭기에서 조정숫돌차의 바깥지름이 400mm, 회 전수가 30r/min(rpm), 경사각이 4°일 때 공작물의 1분간 이 송속도를 구하면?
  1. ① 2500 mm/min
  2. ② 2560 mm/min
  3. ③ 2630 mm/min
  4. ④ 2680 mm/min
정답 확인

정답 ③

28번
호닝에서 흔의 왕복운동시 오버런은 몇 % 내외일 때 가장 양호한 진직도가 얻어지는가?
  1. ① 약 60%
  2. ② 약 50%
  3. ③ 약 40%
  4. ④ 약 30%
정답 확인

정답 ④

29번
보통선반에서 바이트 중심이 공작물의 회전중심과 일치하지 않았을 때의 설명으로 틀린 것은?
  1. ① 바이트의 중심이 공작물 회전중심보다 낮으면 전방여유 가 커진다.
  2. ② 바이트의 중심이 공작물 회전중심보다 높으면 상면 경사 각이 커진다.
  3. ③ 바이트의 중심이 공작물 회전중심보다 높으면 가공하려 는 치수보다 가공 후 측정치수가 크다.
  4. ④ 바이트의 중심이 공작물 회전중심보다 낮으면 가공하려 는 치수보다 가공 후 측정치수가 작다.
정답 확인

정답 ④

30번
주철을 초경합금 팁을 사용하여 선반가공 할 때 공구홀더의 윗면 경사각은?
  1. ① 0~6°
  2. ② 7~10°
  3. ③ 11~12°
  4. ④ 13~15°
정답 확인

정답 ①

31번
주철, 황동, 경합금, 초경합금 등의 연삭에 적당한 탄화 규 소계 연삭숫돌의 입자기호는 무엇인가?
  1. ① A
  2. ② WA
  3. ③ W
  4. ④ GC
정답 확인

정답 ④

32번
절삭면적의 표시방법 중 옳은 것은?
  1. ① 절삭깊이 × 이송
  2. ② 절삭속도 × 이송
  3. ③ 절삭저항 × 이송
  4. ④ 절삭폭 × 이송
정답 확인

정답 ①

33번

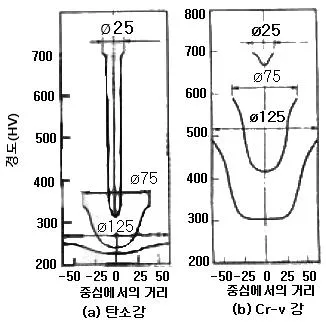

그림은 동일한 담금질을 했을 때 탄소강과 Cr-V강의 담금질 한 경도 분포를 나타내었다. 이에 대한 섬령 중 틀린 것은? (단, 담금질 전 두 재료의 경도는 HV200 수준으로 동일하다 고 가정한다.)
기계가공기능장 2014년 1회 33번 문제 그림
  1. ① 탄소강에서 비교적 가는 봉은 중심부와 표면의 경도 차 가 매우 크다.
  2. ② 탄소강에서 지름이 큰 경우 내외부 경도 차가 거의 없거 나 작은 편이며 전체적으로 경도가 낮다.
  3. ③ ø25 Cr-V강의 경우 동일 지름의 탄소강에 비하여 공도 의 분포가 고르고 질량 효과가 적다.
  4. ④ Cr-V강에 비하여 탄소강이 전체적으로 담금질이 잘 된 다.
정답 확인

정답 ④

34번
순철의 동소체 중 910~1400℃ 구간에서 존재하는 것은?
  1. ① α철
  2. ② β철
  3. ③ γ
  4. ④ δ
정답 확인

정답 ③

35번
20℃인 100mm 강이 25℃로 변하였을 때 변형율 0.01 이었 다. 이 재료의 열팽창계수(1/℃)는 얼마인가?
  1. ① 2×10-2
  2. ② 2×10-3
  3. ③ 1×10-2
  4. ④ 1×10-3
정답 확인

정답 ②

36번
재료의 경도 시험법 중 반발저항을 이용하는 방법은?
  1. ① 브리넬 경도시험
  2. ② 로크웰 경도시험
  3. ③ 비커스 경도시험
  4. ④ 쇼어 경도시험
정답 확인

정답 ④

37번
베어링강의 재료로서 갖추어야 할 성질이 아닌 것은?
  1. ① 소착에 의한 저항력이 커야 한다.
  2. ② 마찰계수가 커야 한다.
  3. ③ 열전도율이 커야 한다.
  4. ④ 내식성이 높아야 한다.
정답 확인

정답 ②

38번
황동에서 나타나는 화학적 현상에 속하지 않는 것은?
  1. ① 시효 경화
  2. ② 탈아연 부식
  3. ③ 고온 탈아연
  4. ④ 자연 균열
정답 확인

정답 ①

39번
2.11%C의 오스테나이트와 6.67%C의 시멘타이트의 공정 조 직으로 그림과 같은 조직을 무엇이라고 하는가?
기계가공기능장 2014년 1회 39번 문제 그림
  1. ① 흑연
  2. ② 페라이트
  3. ③ 레데뷰라이트
  4. ④ 인화철
정답 확인

정답 ③

40번
다음 기계부품 도면에서 요구되는 진원도 측정법으로 가장 적합한 것은?
기계가공기능장 2014년 1회 40번 문제 그림
  1. ① 지름법
  2. ② 3점법
  3. ③ 반지름법
  4. ④ 2점법
정답 확인

정답 ③

41번
0~25mm 범위를 가지는 외측마이크로미터의 측정력 범위로 가장 옳은 것은?
  1. ① 1~2N
  2. ② 2~5N
  3. ③ 5~15N
  4. ④ 20~30N
정답 확인

정답 ③

42번
게이지 블록과 마찬가지로 밀착이 가능하기 때문에 홀더가 필요 없으며 오토콜리메이터 같은 광학적인 측정기와 병행 해서 게이지면을 반사면으로 이용하여 정밀 각도 측정이 가 능한 게이지는?
  1. ① 요한스식 각도 게이지
  2. ② NPL식 각도 게이지
  3. ③ 테이퍼 게이지
  4. ④ 원통 게이지
정답 확인

정답 ②

43번
오토콜리메이터와 함께 사용되는 부속품 중 하나로, 원주눈 금, 할출판, 기어의 각도분할의 검정에 이용되는 부속품은?
  1. ① 평면경
  2. ② 폴리곤 프리즘
  3. ③ 펜타 프리즘
  4. ④ 조정기
정답 확인

정답 ②

44번
한 쌍의 기어를 백래시 없이 맞물리고 회전시켰을 때 중심 거리 변화를 이용하여 1피치 물림오차 및 전체 물림오차를 구하여 기어의 등급을 평가할 수 있는 시험은?
  1. ① 편측 잇면 물림시험
  2. ② 양측 잇면 물림시험
  3. ③ 피치원판식 시험
  4. ④ 기초원식 시험
정답 확인

정답 ②

45번
지그와 고정구를 구분하는데 있어 가장 큰 차이점은?
  1. ① 공구 안내장치의 유무
  2. ② 본체의 유무
  3. ③ 조임 장치의 유무
  4. ④ 위치 결정구의 유무
정답 확인

정답 ①

46번
클램핑 장치에 칩이 붙을 때는 클램핑력이 불안전하게 된 다. 이에 관한 대책으로 잘못 설명한 것은?
  1. ① 위치결정면 부분을 넓은 면적으로 한다.
  2. ② 클램핑 면은 수직면으로 한다.
  3. ③ 볼트, 스프링, 로크 와셔 등을 이용하여 항상 밀착하게 한다.
  4. ④ 칩의 비산 방향에 클램프 부분을 설치하지 않는다.
정답 확인

정답 ①

47번
템플릿 지그의 설명으로 가장 옳은 것은?
  1. ① 작업자가 주의를 하지 않으면 공작물이 부정확하게 가공 될 염려가 있는 구조이다.
  2. ② 생산 작업에 사용되는 지그 중에서 가장 합리적인 구조 이며 정밀한 공작물을 고속으로 생산하기 위한 지그이 다.
  3. ③ 핀이나 네스트가 없이 클램프에 의하여 공작물을 밀착 시킬 수 있는 구조이다.
  4. ④ 제작비가 많이 소요되지만 복잡한 형태의 공작물을 다량 생산할 때 적합하다.
정답 확인

정답 ①

48번
90° V-Block에서 외경이 ø20±0.1인 공작물 위치결정 시 수평중심의 최대변화량은 약 몇 mm 인가?
  1. ① 0.05
  2. ② 0.07
  3. ③ 0.10
  4. ④ 0.14
정답 확인

정답 ④

49번
치공구의 사용에 따른 장·단점으로 틀린 것은?
  1. ① 작업의 숙련도 요구가 감소한다.
  2. ② 가공 정밀도 향상으로 불량품을 방지한다.
  3. ③ 가공시간을 단축하에 하여 제조비용을 절감할 수 있다.
  4. ④ 호환성이 낮아지기 때문에 단일제품 제작에만 사용한다.
정답 확인

정답 ④

50번
윤곽제어를 할 때 펄스를 분배하는 방식에 포함되지 않는 것은?
  1. ① MIT 방식
  2. ② DDA 방식
  3. ③ 서보 방식
  4. ④ 대수연산 방식
정답 확인

정답 ③

51번
머시닝센터에 사용되는 준비기능 중 G42 코드의 의미는?
  1. ① 자동 공구길이 측정
  2. ② 공구길이 보정 “+”
  3. ③ 공구길이 보정 취소
  4. ④ 공구지름 보정 우측
정답 확인

정답 ④

52번
주 프로그램에서 보조 프로그램을 호출하여 실행한 후 다시 주프로그램으로 복귀할 때 사용하는 M코드는?
  1. ① M08
  2. ② M09
  3. ③ M98
  4. ④ M99
정답 확인

정답 ④

53번
200rpm으로 회전하는 스핀틀을 5회전 휴지 명령 프로그래 밍을 하고자 할 때 바르게 표현한 것은?
  1. ① G04 X1.5 ;
  2. ② G04 X0.7 ;
  3. ③ G04 X1500 ;
  4. ④ G04 X7000 ;
정답 확인

정답 ①

54번
CAD시스템에서 선, 원, 문자 등 도형 형상을 구성하는 최소 단위를 무엇이라 하는가?
  1. ① 요소
  2. ② 모델
  3. ③ 데이터
  4. ④ 픽셀
정답 확인

정답 ①

55번
다음 중 반즈가 제시한 동작경제원칙에 해당되지 않는 것 은?
  1. ① 표준작업의 원칙
  2. ② 신체의 사용에 관한 원칙
  3. ③ 작업장의 배치에 관한 원칙
  4. ④ 공구 및 설비의 디자인에 관한 원칙
정답 확인

정답 ①

56번
근래 인간공학이 여러 분야에서 크게 기여하고 있다. 다음 중 어느 단계에서 인간공학적 지식이 고려됨으로서 기업에 가장 큰 이익을 줄 수 있는가?
  1. ① 제품의 개발단계
  2. ② 제품의 구매단계
  3. ③ 제품의 사용단계
  4. ④ 작업자의 채용단계
정답 확인

정답 ①

57번
다음 표를 참조하여 5개월 단순 이동 평균법으로 7월의 수 요를 예측하면 몇 개인가?
기계가공기능장 2014년 1회 57번 문제 그림
  1. ① 55개
  2. ② 57개
  3. ③ 58개
  4. ④ 59개
정답 확인

정답 ④

58번
다음 중 두 관리도가 모두 포아송 분포를 따르는 것은? 관리도, R 관리도
기계가공기능장 2014년 1회 58번 문제 그림
  1. ① c 관리도, u 관리도
  2. ② np 관리도, p 관리도
  3. ③ c 관리도, p 관리도
정답 확인

정답 ②

59번
전수검사와 샘플링검사에 관한 설명으로 가장 올바른 것은?
  1. ① 파괴검사의 경우에는 전수검사를 적용한다.
  2. ② 전수검사가 일반적으로 샘플링검사보다 품질향상에 자극 을 더 준다.
  3. ③ 검사항목이 많을 경우 전수검사보다 샘플링검사가 유리 하다.
  4. ④ 샘플링검사는 부적합품이 섞여 들어가서는 안 되는 경우 에 적용한다.
정답 확인

정답 ③

60번
도수분포표에서 도수가 최대인 계급의 대푯값을 정확히 표 현한 통계량은?
  1. ① 중위수
  2. ② 시료평균
  3. ③ 최빈수
  4. ④ 미드-레인지 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
