기계가공기능장 2010년 2회 기출문제

2010-07-11 시행 · 57문항

이 회차 문제 풀기 →
1번
다음 그림이 의미하는 공유압 회로의 명칭은?
기계가공기능장 2010년 2회 1번 문제 그림
  1. ① 미터 인 회로
  2. ② 미터 아웃 회로
  3. ③ 블리드 오프 회로
  4. ④ OR 회로
정답 확인

정답 ①

2번
유압 기술의 일반적인 장점 및 단점의 설명으로 옳은 것은?
  1. ① 압력에 대한 출력의 응답이 느리다.
  2. ② 무단 변속이 불가능하다.
  3. ③ 소형 장치로 큰 출력을 얻을 수 있다.
  4. ④ 먼지나 이물질에 의한 고장의 우려가 없다.
정답 확인

정답 ③

3번
공기압 실린더와 결합하고, 그 운동을 규제하는 액체를 봉합 한 실린더로, 폐회로를 구성하는 고나로 및 스로틀 밸브 등을 포함하는 것을 무엇이라 하나?
  1. ① 하이드로 체커
  2. ② 박형 실린더
  3. ③ 포지셔너
  4. ④ 프리마운트 실런더
정답 확인

정답 ①

4번
유압펌프를 처음으로 시동할 경우 유의 사항으로 거리가 먼 것은?
  1. ① 차가운 펌프에 뜨거운 작동유를 사용하여 시동해서는 안 된다.
  2. ② 릴리프 밸브의 조정 나사의 위치를 바꾸지 않고 운전해본 다음 릴리프 밸브를 사용하여 최저압력으로 설정하고 유 압장치의 상태를 조사한다.
  3. ③ 시동 전에 회전상태를 검사하여 플렉시를 캠링의 회전 방 향과 설치위치를 정확히 해 둔다. 그리고 필요한 곳에 주 유되어 있는가를 확인한다.
  4. ④ 신품인 베인 펌프는 압력을 걸어 시동하고 최초 5분 정도 는 간헐적으로 작동시켜 길들어야 한다.
정답 확인

정답 ②

5번
회로 내의 압력을 설정 값으로 유지하기 위해서 유체의 일부 또는 전부를 흐르게 하는 압력 제어 밸브는?
  1. ① 급속 배기 밸브
  2. ② 셔틀 밸브
  3. ③ 릴리프 밸브
  4. ④ 스로틀 밸브
정답 확인

정답 ③

6번
다음 중 피드백 제어에서 반드시 필요한 장치는?
  1. ① 과도 응답을 개선하는 장치
  2. ② 응답속도를 빠르게 하는 장치
  3. ③ 안정도를 좋게 하는 장치
  4. ④ 입력과 출력을 비교하는 장치
정답 확인

정답 ④

8번
물의 수위 경보 및 제어를 위하여 필요한 센서로서 적합하지 않은 것은?
  1. ① 플로트 스위치
  2. ② 셀렉터 스위치
  3. ③ 수위감지 전극
  4. ④ Level Pressure 스위치
정답 확인

정답 ②

9번
복수의 NC 공작기계가 가변루트인 자동반송시스템으로 연결 되어 유기적으로 제어되는 생산 형태는?
  1. ① Job-shop
  2. ② FMC
  3. ③ FMS
  4. ④ FTL
정답 확인

정답 ③

10번
미리 정해 놓은 시간적 순서에 따라 작업을 순차 제어하는 방식을 시퀀스제어라 하는데, 다음 중 시퀀스제어를 이용하 지 않는 것은?
  1. ① 자동세탁기
  2. ② 자동판매기
  3. ③ 교통신호기
  4. ④ 인공지능 로봇
정답 확인

정답 ④

11번
ø10mm인 드릴로 두께 10mm인 강판에 구멍을 가공하고자 할 때 필요한 절삭시간은 몇 초인가? (단, 드릴의 이송속도 는 0.5mm/s이고, 드릴의 원추 높이는 3mm 이다.)
  1. ① 20
  2. ② 26
  3. ③ 2
  4. ④ 2.5
정답 확인

정답 ②

12번
절삭속도 60m/min, 절삭력이 9.81kN 일 때의 필요한 절삭 동력을 몇 kW 인가? (단, 효율 η = 0.85로 한다.)
  1. ① 11.54
  2. ② 15.68
  3. ③ 94.1
  4. ④ 69.2
정답 확인

정답 ①

13번
공작기계 주철 베드의 표면을 경화시키는데 다음 중 가장 효과적인 방법은?
  1. ① 염욕법
  2. ② 오스템퍼링
  3. ③ 고주파 정화 처리법
  4. ④ 머플로법
정답 확인

정답 ③

14번
선반에서 노즈 반지름이 0.2mm인 바이트를 사용하여 Hmax = 6.3μm 의 이론적 표면거칠기를 얻으려면 이송을 약 얼마로 하여야 하는가?
  1. ① 0.1 mm/rev
  2. ② 0.2 mm/rev
  3. ③ 0.3 mm/rev
  4. ④ 0.4 mm/rev
정답 확인

정답 ①

15번
액체호닝의 작업 특성을 설명한 것으로 다음 중 맞지 않는 것은?
  1. ① (3)
  2. ② (1), (2)
  3. ③ (4)
  4. ④ 전부 해당 없음
정답 확인

정답 ③

16번
절삭 공구로 절삭 가공을 할 때 고온과 고압으로 인한 마찰 력으로 공구가 마모되어 일어나는 현상으로 옳은 것은?
  1. ① 절삭성이 좋아진다.
  2. ② 가공 치수의 정밀도가 높아진다.
  3. ③ 가공된 면의 표면거칠기가 양호하게 된다.
  4. ④ 소요되는 절삭동력이 증가된다.
정답 확인

정답 ④

17번
건식래핑의 속도로 가장 적합한 것은?
  1. ① 5~10m/min
  2. ② 20~30m/min
  3. ③ 50~80m/min
  4. ④ 100~120m/min
정답 확인

정답 ③

18번
연삭작업에서 연삭조건이 좋더라도 숫돌바퀴의 칩이 균일치 못하거나 공작물의 영향을 받아 숫돌 모양이 나쁠 때 일정 한 모양으로 고치는 방법은?
  1. ① 로딩
  2. ② 글레이징
  3. ③ 트라잉
  4. ④ 트루잉
정답 확인

정답 ④

19번
절삭 중에 발생되는 칩의 형상 중에 공구마모인 크레이터가 가장 뚜렷하게 발생되는 칩의 형태는?
  1. ① 유동형
  2. ② 전단형
  3. ③ 균열형
  4. ④ 열단형
정답 확인

정답 ①

20번
판 캠을 밀링머신에서 절삭할 때 가장 효과적인 커터는?
  1. ① 엔드밀
  2. ② 메탈 소
  3. ③ 플라이 커터
  4. ④ 페이스 커터
정답 확인

정답 ①

21번
선반의 주축을 중공축으로 한 이유로 볼 수 없는 것은?
  1. ① 굽힘과 비틀림 응력의 강화
  2. ② 중량감소와 베어링에 걸리는 하중을 감소
  3. ③ 긴 공작물을 쉽게 고정
  4. ④ 용이한 칩 배출
정답 확인

정답 ④

22번
절삭공구의 구비조건으로 거리가 먼 것은?
  1. ① 가격이 저렴할 것
  2. ② 인성과 내마모성이 클 것
  3. ③ 고온에서 경도가 감소될 것
  4. ④ 공구의 제작이 쉬울 것
정답 확인

정답 ③

23번
절삭유의 사용목적으로 틀린 것은?
  1. ① 공구의 인선을 냉각시켜 공구의 경도 저하을 방지
  2. ② 공작물을 냉각시켜 절삭열에 의한 정밀도 저하를 방지
  3. ③ 칩의 냉각을 도와 공작물의 마찰계수를 증가
  4. ④ 칩을 씻어주어서 절삭작용을 쉽게 함
정답 확인

정답 ③

24번
가는 금속선을 전극으로 하여 2차원 형상으로 공작물을 잘 라내는 가공법은?
  1. ① 플라즈마 가공
  2. ② 와이어 컷 방전 가공
  3. ③ 초음파 가공
  4. ④ 전해 연마 가공
정답 확인

정답 ②

25번
입도가 작은 숫돌로 밀강에 작은 압력으로 가압하면서, 가 공물에 이송을 주고, 동시에 숫돌에 진동을 주어 변질층의 표명니나 원통 내면을 다듬질하는 가공법은?
  1. ① 슈퍼 피니싱
  2. ② 래핑
  3. ③ 액체 호닝
  4. ④ 버핑
정답 확인

정답 ①

26번
화학가공의 특징을 잘못 설명한 것은?
  1. ① 가공물의 강도와 경도에 관계없이 가공할 수 있다.
  2. ② 가공경화 또는 표면 변질층이 발생하지 않는다.
  3. ③ 한번에 여러 개를 가공할 수 있다.
  4. ④ 친환경적인 작업방법이다.
정답 확인

정답 ④

27번
초음파 가공에 대한 설명으로 옳은 것은?
  1. ① 취성이 큰 재질은 가공할 수 없다.
  2. ② 부도체의 재질을 가공할 수 없다.
  3. ③ 초음파 가공에는 다이아몬드 공구를 주로 사용한다.
  4. ④ 연삭입자의 재질은 산화알루미늄계, 탄화수소계 등이 주 로 사용된다.
정답 확인

정답 ④

28번
공작기계에서 절삭속도에 대한 설명 중 틀린 것은?
  1. ① 절삭속도는 가공물의 재질 및 지름, 절삭공구의 재질에 따라 적절히 선정하여야 한다.
  2. ② 절삭속도가 증가하면 가공물의 표면 거칠기가 나빠진다.
  3. ③ 절삭속도가 증가하면 절삭공구와 가공물의 마찰력 증가 로 절삭 공구 수명이 단축 된다.
  4. ④ 동일한 회전수에서 가공물 지름이 커질수록 절삭속도는 커지고, 지름이 작아지면 느려진다.
정답 확인

정답 ②

29번
센터리스 연삭기의 장점에 해당되지 않는 것은?
기계가공기능장 2010년 2회 29번 문제 그림
  1. ① 센터가 필요하지 않아 센터 구멍을 가공할 필요가 없다.
  2. ② 긴 축 재료의 연삭이 가능하다.
  3. ③ 긴 홈이 있는 가공물의 연삭에 적합하다.
  4. ④ 연삭 여유가 적어도 된다.
정답 확인

정답 ③

30번
밀링머신에서 단식 분할법으로 원주를 씩 등분하려 면 다음 어느 방법이 적당한가?
  1. ① 18개 구멍자리에서 4구멍씩 회전
  2. ② 18개 구멍자리에서 14구멍씩 회전
  3. ③ 27개 구멍자리에서 4구멍씩 회전
  4. ④ 27개 구멍자리에서 14구멍씩 회전
정답 확인

정답 ④

31번
구성인선의 방지 대책에 해당하지 않는 것은?
  1. ① 바이트의 경사각을 크게 한다.
  2. ② 윤활성이 좋은 절삭유제를 사용한다.
  3. ③ 저속절삭을 한다.
  4. ④ 마찰계수가 작은 절삭공구를 사용한다.
정답 확인

정답 ③

32번
공작기계에 관한 시험 항목 중 다음 설명이 나타내는 것은?
기계가공기능장 2010년 2회 32번 문제 그림
  1. ① 백래시 시험
  2. ② 무부하운전 시험
  3. ③ 강성 시험
  4. ④ 부하운전 시험
정답 확인

정답 ①

33번
암모니아 가스에 의한 표면 경화법은?
  1. ① 액체 침탄법
  2. ② 침탄법
  3. ③ 숏 피닝법
  4. ④ 질화법
정답 확인

정답 ④

34번
표점거리 50mm인 인장시험편을 인장 시험한 결과 표점거 리가 52.5mm가 되었다. 이 시험편의 연신율은?
  1. ① 2.5%
  2. ② 5%
  3. ③ 7.5%
  4. ④ 25%
정답 확인

정답 ②

35번
보통주철에 대한 설명으로 틀린 것은?
  1. ① 조직은 펄라이트 기지 조직이다.
  2. ② 통상 C, Si, P를 함유하고 있다.
  3. ③ 고온에서 기계적 성질이 좋지 않다.
  4. ④ 주조가 쉽고 값이 저렴하다.
정답 확인

정답 ①

36번
프레스용 금형재료의 구비조건 중 옳지 않은 것은?
  1. ① 인성이 클 것
  2. ② 내마모성이 클 것
  3. ③ 열처리 시 치수변화가 많을 것
  4. ④ 기계가공성이 좋을 것
정답 확인

정답 ③

37번
황동 및 황동 합금의 종류가 아닌 것은?
  1. ① 하스텔로이
  2. ② 문쯔 메탈
  3. ③ 길딩 메탈
  4. ④ 톰백
정답 확인

정답 ①

38번
기계구조용 탄소강의 SM45C에서 기호표시 중 “45”는 무엇 을 뜻하는가?
  1. ① 탄소함유량
  2. ② 항복점
  3. ③ 경도
  4. ④ 인장강도
정답 확인

정답 ①

39번
고온강도가 크므로 내연기관의 실린더, 피스톤 등에 이용되 는 내열용 Al 합금은?
  1. ① Y합금
  2. ② 오일라이트
  3. ③ 러지메탈
  4. ④ 켈멧
정답 확인

정답 ①

40번
한계 게이지의 마모 여유는 일반적으로 어느 쪽에 주는가?
  1. ① 정지측에 준다.
  2. ② 통과측에 준다.
  3. ③ 양쪽에 다 준다.
  4. ④ 양쪽에 모두 주지 않는다.
정답 확인

정답 ②

42번
도면에서 더브테일의 각도 나비 D1을 측정하고자 할 때 그 식으로 맞는 것은?
기계가공기능장 2010년 2회 42번 문제 그림
  1. ① D1 = M+d(1+sinα/2)
  2. ② D1 = M+d(1+tan-1α/2)
  3. ③ D1 = M+d(1+sin-1α/2)
  4. ④ D1 = M+d(1+tanα/2)
정답 확인

정답 ②

43번
다음 중 KS 규격에 따른 스퍼기어 및 헬리컬 기어의 측정 요소에 해당하지 않는 것은?
  1. ① 피치
  2. ② 잇줄
  3. ③ 이형
  4. ④ 유효지름
정답 확인

정답 ④

44번
다음 중 표면 거칠기 측정기가 옳게 나열된 것은?
  1. ① 삼선식, 촉침식
  2. ② 촉침식, 광파 간섭식
  3. ③ 광파 간섭식, 스키드식
  4. ④ 정적 검출식, 촉침식
정답 확인

정답 ②

46번
작은 하중이 걸리는 작업은 주로 스프링에 의한 링크에 의 해 작동되며 4가지(하양 잠김형, 압착형, 당기기형, 직선 이 동형) 기본적인 클램핑 작용으로 되어 있는 클램프는?
  1. ① 스트랩 클램프
  2. ② 토글 클램프
  3. ③ 쐐기형 클램프
  4. ④ 캠 클램프
정답 확인

정답 ②

47번
절삭공구를 직접 안내하는 것이 아니라 타 부시를 설치하기 위하여 지그 몸체에 압입되어 고정하는 부시는?
  1. ① 고정 부시
  2. ② 삽입 부시
  3. ③ 라이너 부시
  4. ④ 널링 부시
정답 확인

정답 ③

48번
한계 게이지 재료에 요구되는 성질로 틀린 것은?
기계가공기능장 2010년 2회 48번 문제 그림
  1. ① 열팽창 계수가 클 것
  2. ② 내마모성이 좋을 것
  3. ③ 변형이 적을 것
  4. ④ 정밀 다듬질이 가능할 것
정답 확인

정답 ①

49번
편측공차 을 동등양측공차로 옳게 변환 한 것은?
  1. ① 5.255±0.005
  2. ② 5.255±0.010
  3. ③ 5.260±0.005
  4. ④ 5.260±0.010
정답 확인

정답 ①

50번

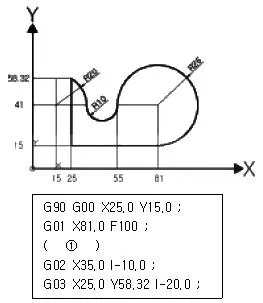

다음 그림과 같이 A점에서 화살표방향으로 가공을 한다. ❶ 의 프로그램 내용으로 올바른 것은?
기계가공기능장 2010년 2회 50번 문제 그림
  1. ① G02 X-26.0 Y26.0 R-26.0 ;
  2. ② G02 X-26.0 Y26.0 J26.0 ;
  3. ③ G03 X55.0 Y41.0 J26.0 ;
  4. ④ G03 X55.0 Y41.0 R-26.0 ;
정답 확인

정답 ④

51번
다음은 2D 모델링 및 NC DATA 생성과정으로 순서가 바른 것은?
  1. ① 도면 → 곡선의 정의 → CL Data 생성 → 공구경로검증 → 후처리 → NC Data 생성
  2. ② 도면 → 후처리 → 공구경로검증 → CL Data 생성 → 곡선의 정의 → NC Data 생성
  3. ③ 도면 → 곡선의 정의 → NC Data 생성 → 후처리 → 공 구경로검증 → CL Data 생성
  4. ④ 도면 → 곡선의 정의 → 후처리 → NC Data 생성 → 공 구경로검증 → CL Data 생성
정답 확인

정답 ①

52번
다음 중 입력된 전기적인 펄스 신호에 따라 일정한 각도만 회전하는 모터는?
  1. ① 스테핑 모터
  2. ② 브러쉬 리스 모터
  3. ③ 공압 모터
  4. ④ 유압 모터
정답 확인

정답 ①

53번
CNC 선반프로그래밍에서 절삭이송 속도를 회전당 공구의 이송량으로 지정할 때 사용하는 G코드는?
  1. ① G96
  2. ② G97
  3. ③ G98
  4. ④ G99
정답 확인

정답 ④

54번
Surface Modeling의 특징과 거리가 먼 것은?
  1. ① 2개의 교차면의 교선을 구할 수 있다.
  2. ② NC data를 생성할 수 있다.
  3. ③ 은선 제거가 어렵다.
  4. ④ 복잡한 형상을 표현할 수가 있다.
정답 확인

정답 ③

55번
관리 속도에서 점이 관리한계 내에 있으나 중심선 한쪽에 연속해서 나타나는 점의 배열 현상을 무엇이라 하는가?
  1. ① 연
  2. ② 경향
  3. ③ 산포
  4. ④ 주기
정답 확인

정답 ①

56번
로트의 크기 30, 부적합품률이 10%인 로트에서 시료의 크 기를 5로 하여 랜덤 샘플링할 때, 시료 중 부적합품수가 1 개 이상일 확률은 약 얼마인가? (단, 초기하분포를 이용하여 계산한다.)
  1. ① 0.3695
  2. ② 0.4335
  3. ③ 0.5665
  4. ④ 0.6305
정답 확인

정답 ②

57번
다음 중 브레인스토밍과 가장 관계가 깊은 것은?
  1. ① 파레토도
  2. ② 히스토그램
  3. ③ 회귀분석
  4. ④ 특성요인도
정답 확인

정답 ④

58번
작업개선을 위한 공정분석에 포함되지 않는 것은?
  1. ① 제품 공정분석
  2. ② 사무 공정분석
  3. ③ 직장 공정분석
  4. ④ 작업자 공정분석
정답 확인

정답 ③

59번
로트의 크기가 시료의 크기에 비해 10배 이상 클 때, 시료 의 크기와 합격판정계수를 일정하게 하고, 로트의 크기를 증가시키면 검사특성곡선의 모양 변화에 대한 설명으로 가 장 적절한 것은?
  1. ① 무한대로 커진다.
  2. ② 거의 변화하지 않는다.
  3. ③ 검사특성곡선의 기울기가 완만해진다.
  4. ④ 경사특성곡선의 기울기 경사가 급해진다.
정답 확인

정답 ②

60번
과거의 자료를 수리적으로 분석하여 일정한 경향을 도출한 후 가까운 장래의 매출액, 생산량 등을 예측하는 방법으로 무엇이라 하는가?
  1. ① 델파이법
  2. ② 전문가 패널법
  3. ③ 시장조사법
  4. ④ 시계열분석법 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
