전자캐드기능사 2013년 3회 기출문제

2013-10-12 시행 · 57문항

이 회차 문제 풀기 →

1번

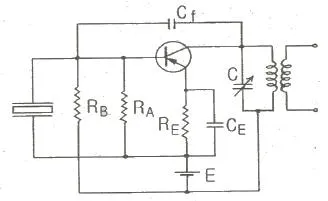

다음 그림과 같은 회로의 명칭은?

① 피어스 C-B형 발진회로
② 피어스 B-E형 발진회로
③ 하틀리 발진회로
④ 콜피츠 발진회로

정답 확인

정답 ②

2번

FET의 핀치오프(Pinch-off) 전압이란?

① 드레인 전류가 포화일 때의 드레인-소스간의 전압
② 드레인 전류가 0인 때의 드레인-소스간의 전압
③ 드레인 전류가 0인 때의 게이트-드레인간의 전압
④ 드레인 전류가 0인 때의 게이트-소스간의 전압

정답 확인

정답 ④

3번

JK 플립플롭을 이용한 비동기식 계수기의 오동작에 대한 설 명으로 적합한 것은?

① 오동작과 클록 주파수와는 관련 없다.
② 클록 주파수가 높을수록 오동작 가능성이 크다.
③ 클록 주파수가 낮을수록 오동작 가능성이 크다.
④ 직렬로 연결된 플립플롭의 수가 많을수록 오동작의 가능 성이 적다.

정답 확인

정답 ②

4번

증폭기에서 바이어스가 적당하지 않으면 일어나는 현상으로 옳지 않은 것은?

① 이득이 낮다.
② 전력 손실이 많다.
③ 파형이 일그러진다.
④ 주파수 변화 현상이 일어난다.

정답 확인

정답 ④

5번

열전자 방출 재료의 구비조건으로 옳지 않은 것은?

① 일함수가 적을 것
② 융점이 낮을 것
③ 방출효율이 좋을 것
④ 가공, 공작이 용이할 것

정답 확인

정답 ②

6번

트랜지스터와 비교하여 전계효과 트랜지스터(FET)에 관한 설 명 중 옳지 않은 것은?

① 다수 캐리어 제어 방식이다.
② 게이트 전압 제어로 드레인 전류를 제어한다.
③ 출력 임피던스가 매우 높다.
④ 열적으로 안정된 동작을 한다.

정답 확인

정답 ③

7번

다음과 같은 회로에서 출력 Vo는?

① ∞
② 1
③ Vi
④ -Vi

정답 확인

정답 ③

8번

직렬형 정전압 회로의 특징에 대한 설명 중 옳지 않은 것은?

① 과부하시 전류가 제한된다.
② 경부하시 효율이 병렬에 비하여 훨씬 크다.
③ 출력 전압의 안정 범위가 비교적 넓게 설계된다.
④ 증폭단을 증가시킴으로써 출력저항 및 전압 안정계수를 매우 작게 할 수 있다.

정답 확인

정답 ①

9번

다음 중 제너 다이오드를 사용하는 회로는?

① 검파회로
② 전압안정회로
③ 고주파발진회로
④ 고압정류회로

정답 확인

정답 ②

10번

Y 결선의 전원에서 각 상의 전압이 100[V] 일 때 선간 전 압은?

① 약 100[V]
② 약 141[V]
③ 약 173[V]
④ 약 200[V]

정답 확인

정답 ③

11번

다음 중 집적회로(Integrated Circuit)의 장점이 아닌 것은?

① 신뢰성이 높다.
② 대량 생산할 수 있다.
③ 회로를 초소형으로 할 수 있다.
④ 주로 고주파 대전력용으로 사용된다.

정답 확인

정답 ④

13번

다음 중 플립플롭 회로와 같은 것은?

① 클리핑회로
② 무안정 멀티바이브레이터회로
③ 단안정 멀티바이브레이터회로
④ 쌍안정 멀티바이브레이터회로

정답 확인

정답 ④

14번

100[Ω]의 저항에 10[A]의 전류를 1분간 흐르게 하였을 때 의 발열량은?

① 36[kcal]
② 72[kcal]
③ 144[kcal]
④ 288[kcal]

정답 확인

정답 ③

15번

고전압 고전류를 얻기 위해서는 다음 중 어느 정류 회로가 좋은가?

① 반파정류기
② 단상 양파정류기
③ 브리지정류기
④ 배전압 반파정류기

정답 확인

정답 ③

16번

다음 중 저주파 발진기로 가장 적합한 것은?

① CR 발진기
② 콜피츠 발진기
③ 수정 발진기
④ 하틀리 발진기

정답 확인

정답 ①

17번

2진수 11010.11110를 8진수와 16진수로 올바르게 변환한 것은?

① (32.74)8 , (D0.F)16
② (32.74)8 , (1A.F)16
③ (62.72)8 , (D0.F)16
④ (62.72)8 , (1A.F)16

정답 확인

정답 ②

18번

ADD 명령을 사용하여 1을 덧셈하는 것과 같이 해당 레지스 터의 내용에 1을 증가시키는 명령어는?

① DEC
② INC
③ MUL
④ SUB

정답 확인

정답 ②

19번

다음 중 C언어의 자료형과 거리가 먼 것은?

① integer
② double
③ char
④ short

정답 확인

정답 ①

20번

다음 중 제어장치의 역할이 아닌 것은?

① 명령을 해독한다.
② 두수의 크기를 비교한다.
③ 입출력을 제어한다.
④ 시스템 전체를 감시 제어한다.

정답 확인

정답 ②

21번

마이크로프로세서의 구성요소가 아닌 것은?

① 제어 장치
② 연산 장치
③ 레지스터
④ 분기 버스

정답 확인

정답 ④

22번

8비트로 부호와 절대값 방법으로 표현된 수 42를 한비트씩 좌우측으로 산술 시프트 하면?

① 좌측 시프트 : 42, 우측 시프트 : 42
② 좌측 시프트 : 84, 우측 시프트 : 42
③ 좌측 시프트 : 42, 우측 시프트 : 21
④ 좌측 시프트 : 84, 우측 시프트 : 21

정답 확인

정답 ④

24번

다음 중 설명이 바르게 된 것은?

① 자심(magnetic core)은 보조기억장치로 사용된다.
② 자기디스크, 자기 테이프는 주기억장치로 사용된다.
③ DRAM은 SRAM보다 용량이 크고 속도가 빠르다.
④ 누산기는 사칙연산, 논리연산 등의 중간 결과를 기억한 다.

정답 확인

정답 ④

25번

입출력 장치에 대한 설명으로 옳지 않은 것은?

① 대표적인 출력장치로는 프린터, 모니터, 플로터 등이 있 다.
② 스캐너는 그림이나 사진, 문서 등을 이미지 형태로 입력 하는 장치이다.
③ 광학마크판독기(OMR)는 특정한 의미를 지닌 굵고 가는 막대로 이루어진 코드를 판독하는 입력장치이며 판매시 점 관리시스템에 주로 사용한다.
④ 디지타이저는 종이에 그려져 있는 그림, 차트, 도형, 도 면 등을 판 위에 대고 각각의 위치와 정보를 입력하는 장치이며 CAD/CAM 시스템에 사용한다.

정답 확인

정답 ③

26번

연산에 관계되는 상태와 인터럽트(interrupt) 신호를 기억하 는 것은?

① 가산기
② 누산기
③ 상태 레지스터
④ 보수기

정답 확인

정답 ③

27번

순서도를 사용함으로써 얻을 수 있는 효과가 아닌 것은?

① 프로그램 코딩의 직접적인 자료가 된다.
② 프로그램을 다른 사람에게 쉽게 인수, 인계할 수 있다.
③ 프로그램의 내용과 일 처리 순서를 한눈에 파악할 수 있 다.
④ 오류가 발생했을 때 그 원인을 찾아 수정하기가 어렵다.

정답 확인

정답 ④

28번

ROM에 대한 설명 중 틀린 것은?

① 비휘발성 소자이다.
② 내용을 읽어내는 것만이 가능하다.
③ 사용자가 작성한 프로그램이나 데이터를 저장하고 처리 할 수 있다.
④ 시스템 프로그램을 저장하기 위해 많이 사용된다.

정답 확인

정답 ③

29번

다음 중 자기유도 및 상호유도 작용과 밀접한 소자는?

① 코일
② 저항
③ 콘덴서
④ 다이오드

정답 확인

정답 ①

30번

다음 중 CAD 시스템의 입력장치가 아닌 것은?

① 포토플로터
② 디지타이저
③ 마우스
④ 라이트 펜

정답 확인

정답 ①

31번

한쪽 측면에만 리드(lead)가 있는 패키지 소자는?

① SIP(Single Inline Package)
② DIP(Dual Inline Package)
③ SOP(Small Outline Package)
④ TQFP(Then Quad Flat Package)

정답 확인

정답 ①

32번

전자기기의 패널 설계 시 유의하여야 할 사항으로 옳지 않 은 것은?

① 전원 코드는 배면에 배치한다.
② 패널 부품은 크기를 고려하여 균형 있게 배치한다.
③ 조작상 서로 연관이 있는 요소끼리 배치한다.
④ 장치에 외부와 연결되는 접속기가 있을 경우에는 될 수 있는 대로 패널의 배면에 배치한다.

정답 확인

정답 ④

33번

PCB 제작 공정에 사용하기 위한 파일에 속하지 않은 것은?

① DXF 파일
② HPGL 파일
③ gerber 파일
④ schematic 파일

정답 확인

정답 ④

34번

X-Y 플로터 등에서 처리 속도가 느린 주변기기와 컴퓨터시 스템의 중간에서 시스템의 효율을 높일 수 있는 것은?

① 중간 증폭
② 데이터 버퍼
③ 마우스
④ 연산 장치

정답 확인

정답 ②

36번

PCB 아트워크 작업에서 포토 플로터를 작동시키는 명령의 사실상의 표준포맷으로, 대부분의 인쇄 기판 CAD의 최종 목적으로 출력하는 파일은?

① 필름 형식( film format)
② 배선 형식(router format)
③ 거버 형식(gerber format)
④ 레이어 형식(layer format)

정답 확인

정답 ③

37번

핀의 배열이 두 줄로 평행하게 배열되어 있는 부품을 지칭 하는 용어로 우수한 열 특성을 갖고 있는 IC 외형은?

① SMD
② SIP
③ DIP
④ PLCC

정답 확인

정답 ③

38번

artwork 필름을 제작할 때, PCB 제조 공정에서의 치수 변화 를 보정하는 작업을 무엇이라 하는가?

① repairing
② plotting
③ scaling
④ modifying

정답 확인

정답 ③

39번

제도 용지에 연필로 직접 그린 그림이나 컴퓨터로 작성한 최초의 도면은?

① 원도
② 트레이스도
③ 복사도
④ 축로도

정답 확인

정답 ①

40번

제도의 목적을 달성하기 위한 도면의 요건으로 옳지 않은 것은?

① 대상물의 도형과 함께 필요로 하는 크기, 모양, 자세, 위 치의 정보를 포함하여야 한다.
② 도면의 정보를 명확하게 하기 위하여 복잡하고 어렵게 표현하여야 한다.
③ 가능한 한 넓은 기술 분야에 걸쳐 정합성, 보편성을 가 져야 한다.
④ 복사 및 도면의 보존, 검색, 이용이 확실히 되도록 내용 과 양식을 구비하여야 한다.

정답 확인

정답 ②

41번

전자기기의 패널을 설계 제도할 때 유의해야 할 사항으로 옳은 것은?

① 전원 코드는 배면에 배치한다.
② 패널 부품은 크기를 고려하지 않고 배치한다.
③ 조작 빈도가 낮은 부품은 패널의 중앙이나 오른쪽에 배 치한다.
④ 장치의 외부와 연결되는 접속기가 있을 경우 가능한 패 널의 위에 배치한다.

정답 확인

정답 ①

42번

한국산업표준(KS)에 의한 부분별 기호의 대분류 중 전기부 문의 분류 기호는?

① KSA
② KSB
③ KSC
④ KSD

정답 확인

정답 ③

43번

표제란 축척이 1/2로 되어 있을 때, 실제 물체의 길이가 50[mm]인 경우 도면에 표시되는 길이는?

① 5[mm]
② 25[mm]
③ 50[mm]
④ 100[mm]

정답 확인

정답 ②

44번

CAD 소프트웨어의 실행 화면에서 커서의 좌표 위치나 사용 중인 도면 층의 이름 등 각종 정보가 표시되는 부분은?

① 상태줄
② 명령 영역
③ 그리기 영역
④ 도구 아이콘

정답 확인

정답 ①

45번

도면의 종류 중 사용목적에 따른 분류에 해당하지 않는 것 은?

① 계획도
② 제작도
③ 견적도
④ 조립도

정답 확인

정답 ④

46번

PCB 설계의 입력 데이터로 사용되는 필수 파일로 패키지 명, 부품 명, 네트 명, 네트와 연결된 부품 핀, 네트와 핀, 부품 속성 등에 대한 정보를 갖고 있는 파일로 옳은 것은?

① 보고서(Report) 파일
② 네트리스트(Netlist) 파일
③ 거버(Gerber) 파일
④ 데이터 변환(DXF) 파일

정답 확인

정답 ②

47번

인쇄회로기판(PCB)을 사용하여 전자기기를 제작하였을 때 얻어지는 일반적인 특징 설명 중 옳지 않은 것은?

① 오배선의 우려가 많다.
② 대량 생산의 효과가 높다.
③ 회로의 특성이 안정화된다.
④ 제품의 균일성과 신뢰성이 높다.

정답 확인

정답 ①

48번

인쇄회로기판(PCB)의 제작시 사용하는 동박의 두께는 일반 적으로 어느 것을 가장 많이 사용하는가?

① 0.8 ~ 1.2[mm]
② 35 ~ 104[μm]
③ 104 ~ 207[μm]
④ 0.01 ~ 0.1[mm]

정답 확인

정답 ②

49번

레이저 빔 프린터와 같은 고속 프린터의 속도를 표시할 때 사용하는 단위는?

① CPS
② LPM
③ PPM
④ BPS

정답 확인

정답 ③

50번

다음 중 데이터 저장장치에 속하지 않는 것은?

① FDD
② HDD
③ CRT
④ CD-RW

정답 확인

정답 ③

51번

모니터의 신호 방식에 따른 분류에 속하지 않는 것은?

① 아날로그(analog) 방식
② 디지털(digital) 방식
③ 멀티싱크(multi sync) 방식
④ 오프라인(off-line) 방식

정답 확인

정답 ④

52번

다음 기호의 명칭은?

① 가변 저항기
② 가변 콘덴서
③ 고정 저항
④ 스위치

정답 확인

정답 ②

53번

부품 배치도의 작성 방법에 대한 설명으로 옳지 않은 것은?

① 균형 있게 배치한다.
② IC의 경우 1번 핀을 표시한다.
③ 부품 상호간의 신호가 유도되도록 한다.
④ 조정이 필요한 부품은 조작이 용이하도록 배치하여야 한 다.

정답 확인

정답 ③

54번

전자 CAD에서 부품을 복사, 붙여 넣거나 편집하는 기능이 있는 메뉴는?

① File 메뉴
② Edit 메뉴
③ Help 메뉴
④ Option 메뉴

정답 확인

정답 ②

55번

다음 중 CAD의 특징으로 볼 수 없는 것은?

① 작성된 도면의 정보를 기계에 직접 적용시킬 수 있다.
② 직선과 곡선의 처리, 도형과 그림의 이동, 회전 등이 자 유롭다.
③ 3차원 도형을 임의의 방향으로 표현할 수 있고, 숨은 선 의 처리가 용이하다.
④ 자주 쓰는 도형, 부품 등을 매크로에 정의하여 쓸 수 있 으나, 하나의 도면을 다시 재생할 수는 없다.

정답 확인

정답 ④

56번

회로도 작성 시 고려할 사항으로 옳지 않은 것은?

① 신호의 흐름은 도면의 왼쪽에서 오른쪽으로, 위에서 아 래로 그린다.
② 주회로와 보조회로가 있는 경우에는 주 회로를 중심으로 그린다.
③ 대각선과 곡선은 최단거리 기준으로 자주 사용하여야 한 다.
④ 선과 선이 전기적으로 접속되는 곳에는 “ㆍ”표시를 한 다.

정답 확인

정답 ③

57번

다음 중 설계자의 의도를 작업자에게 전달시켜 요구하는 물 품을 정확하게 만들기 위해 사용되는 도면은?

① 공정도
② 설명도
③ 승인도
④ 제작도

정답 확인

정답 ④

58번

다음 그림의 논리 게이트 명칭은?

① AND gate
② OR gate
③ NAND gate
④ NOR gate

정답 확인

정답 ④

59번

마일러 콘덴서에는 용량치가 숫자로 쓰여 있다. 104K 는 얼 마인가?

① 0.01[μF], ±10%
② 0.1[μF], ±10%
③ 1[μF], ±10%
④ 10[μF], ±10%

정답 확인

정답 ②

60번

「컴퓨터 지원 설계」의 약자로 옳은 것은?

① CAD
② CAM
③ CAE
④ CNC 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ①
