전자캐드기능사 2012년 2회 기출문제

2012-07-22 시행 · 57문항

이 회차 문제 풀기 →

1번

“전자유도에 의하여 생기는 전압의 크기는 코일을 쇄교하는 자속의 변화율과 권선수의 곱에 비례한다.”는 법칙은?

① 렌츠의 법칙
② 페러데이의 법칙
③ 앙페르의 오른나사 법칙
④ 비오-사바르의 법칙

정답 확인

정답 ②

2번

T 플립플롭의 설명으로 옳지 않은 것은?

① 클럭 펄스가 가해질 때마다 출력 상태가 반전한다.
② 출력파형의 주파수는 입력주파수의 1/2이 되기 때문에 2 분주회로 및 계수회로에 사용된다.
③ JK플립플롭의 두 입력을 묶어서 하나의 입력으로 만든 것 이다.
④ 어떤 데이터의 일시적인 보존이나 디지털신호의 지연작용 등의 목적으로 사용되는 회로이다.

정답 확인

정답 ④

4번

다음 회로에서 출력전압 V0는?

① -2[V]
② 2[V]
③ -6[V]
④ 6[V]

정답 확인

정답 ④

5번

코일에 교류전압 100[V]를 가했을 때 10[A]의 전류가 흘렀 다면 코일의 리액턴스[XL]는?

① 6[Ω]
② 8[Ω]
③ 10[Ω]
④ 12[Ω]

정답 확인

정답 ③

7번

이상적인 연산증폭기에 대한 설명으로 옳지 않은 것은?

① 입력 임피던스가 무한대이다.
② 동상신호제거비가 0이다.
③ 입력 오프셋 전류가 0이다.
④ 출력 임피던스가 0이다.

정답 확인

정답 ②

8번

진폭변조의 경우 변조 파형의 최대치를 45[mm], 최소치를 5[mm]라 하면 이 때의 변조도는 몇 [%]인가?

① 60
② 70
③ 80
④ 90

정답 확인

정답 ③

9번

가정용 전원으로 교류 220[V]를 사용할 때, 이 220[V]가 의 미하는 것은?

① 순시값
② 실효값
③ 최대값
④ 평균값

정답 확인

정답 ②

10번

공진주파수가 6[㎑]의 병렬 공진회로에서 Q(Quality factor) 가 60 이라면, 이 회로의 대역폭은?

① 100[㎐]
② 150[㎐]
③ 200[㎐]
④ 250[㎐]

정답 확인

정답 ①

11번

다음 중 비오-사바르 법칙에 대한 관계는?

① 기전력과 회전력
② 전기와 전기장의 세기
③ 자석과 기전력의 변화
④ 전류와 자기장의 세기

정답 확인

정답 ④

12번

발진회로에서 증폭회로의 증폭도를 A, 궤환회로의 궤환률을 β 라 할 때 발진조건은?

① A = β
② A·β＜1
③ A·β ≧ 1
④ A·β = 0

정답 확인

정답 ③

14번

전기저항에서 어떤 도체의 길이를 4배로 하고 단면적을 1/4 로 했을 때의 저항은 원래 저항의 몇 배가 되는가?

① 1
② 4
③ 8
④ 16

정답 확인

정답 ④

15번

다음 중 전계효과트랜지스터(FET)의 3정수에 속하지 않는 것은?

① μ(증폭정수)
② rd(드레인 저항)
③ hfe(전류증폭율)
④ gm(상호전달컨덕턴스)

정답 확인

정답 ③

16번

컴퓨터 내부에서 연산의 중간 결과를 일시적으로 기억하거 나 데이터의 내용을 이송할 목적으로 사용되는 임시 기억장 치는?

① ROM
② I/O
③ buffer
④ register

정답 확인

정답 ④

17번

마이크로프로세서의 순서제어 명령어로 나열된 것은?

① 로테이트 명령, 콜 명령, 리턴 명령
② 시프트 명령, 점프 명령, 콜 명령
③ 블록 서치 명령, 점프명령, 리턴 명령
④ 점프 명령, 콜 명령, 리턴 명령

정답 확인

정답 ④

18번

서브루틴에서의 복귀어드레스가 보관되어 있는 곳은?

① 프로그램 카운터
② 스택
③ 큐
④ 힙

정답 확인

정답 ②

19번

C 언어에서 정수형 변수를 선언할 때 사용되는 명령어는?

① int
② float
③ double
④ char

정답 확인

정답 ①

20번

4개의 존비트와 4개의 숫자비트로 이루어져 있으며 영문 대 문자를 포함하여 모든 문자를 표현할 수 있도록 한 범용코 드로서 대형 컴퓨터에 주로 사용하는 코드는?

① BCD 코드
② ASCII 코드
③ 그레이 코드
④ EBCDIC 코드

정답 확인

정답 ④

21번

버스란 MPU, Memory, I/O 장치들 사이에서 자료를 상호 교환하는 공동의 전송로를 말하는데 다음 중 양방향성 버스 에 해당하는 것은?

① 주소 버스(Address Bus)
② 제어 버스(Control Bus)
③ 데이터 버스(Data Bus)
④ 입출력 버스(I/O Bus)

정답 확인

정답 ③

22번

주어진 수의 왼쪽으로부터 비트 단위로 대응을 시켜 서로가 1이면 결과를 1, 하나라도 0이면 결과가 0으로 연산처리 되 는 명령은?

① OR
② AND
③ EX-OR
④ NOT

정답 확인

정답 ②

23번

사용자의 요구에 따라 제조회사에서 내용을 넣어 제조하는 롬(ROM)은?

① PROM
② Mask ROM
③ EPROM
④ EEPROM

정답 확인

정답 ②

24번

산술 시프트(Shift)에 관한 설명으로 옳은 것은?

① 좌측 시프트 후 유효 비트 1을 잃는 것을 오버플로우 (Over flow)라 한다.
② n비트 우측으로 시프트하면 2n으로 곱한 결과가 된다.
③ n비트 좌측으로 시프트하면 2n으로 나눈 결과가 된다.
④ 논리 시프트와는 달리 시프트 후 빈자리에 새로 들어오 는 비트는 항상 0이다.

정답 확인

정답 ①

25번

컴퓨터가 이해할 수 있는 언어로 변환 과정이 필요 없는 언 어는?

① Assembly
② COBOL
③ Machine language
④ LISP

정답 확인

정답 ③

26번

순서도 작성 시 지키지 않아도 될 사항은?

① 기호는 창의성을 발휘하여 만들어 사용한다.
② 문제가 어려울 때는 블록별로 나누어 작성한다.
③ 기호 내부에는 처리 내용을 간단명료하게 기술한다.
④ 흐름은 위에서 아래로, 왼쪽에서 오른쪽으로 그린다.

정답 확인

정답 ①

27번

모든 명령어의 길이가 같다고 할 때, 수행시간이 가장 긴 주소지정방식은?

① 직접(Direct) 주소지정방식
② 간접(Indirect) 주소지정방식
③ 상대(Relative) 주소지정방식
④ 즉시(Immediate) 주소지정방식

정답 확인

정답 ②

28번

KS의 부문별 분류기호에서 전기 부문 기호로 옳은 것은?

① KS A
② KS B
③ KS C
④ KS D

정답 확인

정답 ③

29번

배선 알고리즘에서 하나의 기판 상에서 종·횡의 버스를 결 선하는 방법을 무엇이라 하는가?

① 저속 접속법
② 스트립 접속법
③ 고속 라인법
④ 기하학적 탐사법

정답 확인

정답 ②

30번

PCB 도면을 그래픽 출력장치로 인쇄할 경우 프린트 기판에 부품 정보를 나타내는 도면은?

① Solder mask
② Top silk screen
③ Solder side pattern
④ Component side pattern

정답 확인

정답 ②

31번

다음 중 CAD의 출력장치가 아닌 것은?

① X-Y Plotter
② Monitor
③ Pen-plotter
④ Tablet

정답 확인

정답 ④

32번

다음 중 제도 용지의 규격이 가장 큰 것은?

① A0
② A1
③ A2
④ A3

정답 확인

정답 ①

33번

부품이나 단자의 납땜 장소로 사용되거나, 절연판을 관통구 (Through hole)에 도금 등의 방법으로 도체를 삽입하는 장 소로 허용하는 도체 부분은?

① 패턴(Pattern)
② 랜드(Land)
③ 보드(Board)
④ 마운트(Mount)

정답 확인

정답 ②

34번

CAD 시스템을 도입하는 가장 큰 목적을 나타낸 것 중 옳지 않은 것은?

① 도면 작성의 자동화
② 작업시간 단축
③ 효율적 관리
④ 복잡한 명령과 실행

정답 확인

정답 ④

35번

저항값이 낮은 저항기로서 대전력용 및 표준저항기 등과 같 이 고정밀도 저항기로 사용되는 저항기는?

① 탄소피막 저항기
② 솔리드 저항기
③ 권선 저항기
④ 모듈 저항기

정답 확인

정답 ③

36번

입력논리가 서로 상반될(같지 않을) 때 출력이 “1”이 되는 논리회로는?

① AND 게이트
② NAND 게이트
③ Exclusive-OR 게이트
④ NOR 게이트

정답 확인

정답 ③

37번

다음 중 캐드 시스템의 그래픽 작업 과정으로 가장 옳지 않 은 것은?

① 자동 제도(Automatic drafting)
② 기술적 분석(Engineering analysis)
③ 기하학적 모델링(Geometric modeling)
④ 자동 생산(Automatic manufacturing)

정답 확인

정답 ④

38번

다음 기호의 명칭은?

① 가변 저항기
② 가변 콘덴서
③ 고정 저항기
④ 스위치

정답 확인

정답 ①

39번

다음 기판 재질 중에서 내열성이 좋고, 다층 기판 제작에 용이하며, 플렉시블(Flexible : 휨이나 절곡)한 기판 제작에 많이 사용되는 것은?

① 페놀(Phenol) 수지
② 에폭시(Epoxy) 수지
③ 폴리이미드 필름
④ 테프론(Teflon)

정답 확인

정답 ③

40번

도면으로부터 위치좌표를 읽거나 원하는 명령을 선택할 수 있는 장치는?

① 마우스(Mouse)
② 트랙볼(Track ball)
③ 디지타이저(Digitizer)
④ 이미지스캐너(Image scanner)

정답 확인

정답 ③

41번

NAND 게이트가 내장된 14핀 DIP IC에서 핀과 핀 사이의 간격은?

① 0.254[mm]
② 1.252[mm]
③ 2.25[mm]
④ 2.54[mm]

정답 확인

정답 ④

42번

다음 전자 부품 중 에너지의 공급을 받아 신호의 증폭, 발 진, 변환 등의 능동적 기능을 수행하는 부품이 아닌 것은?

① 연산증폭기
② 트랜지스터
③ FET
④ 콘덴서

정답 확인

정답 ④

43번

세라믹 콘덴서의 표면에 105J로 표기되었을 때 정전용량의 값은?

① 0.01[㎌], ±10[%]
② 0.1[㎌], ±10[%]
③ 1[㎌], ± 5[%]
④ 10[㎌], ± 5[%]

정답 확인

정답 ③

44번

CAD 시스템에서 회로도의 연결정보 및 기호에 정의된 정보 등을 추출하여 만들어지는 문자파일을 무엇이라 하는가?

① 네트리스트(Net list)
② 라이브러리(Library)
③ 레퍼런스(Reference)
④ 프리프런스(Preference)

정답 확인

정답 ①

45번

회로도가 하나의 도면으로 작성하기에 클 경우 도면의 일부 를 하위 페이지로 작성하는 도면의 구조는?

① 평면 구조
② 다면 구조
③ 계층 구조
④ 단일 구조

정답 확인

정답 ③

46번

유연성이 있는 기판을 사용하여 제작된 PCB를 뜻하며 프린 터의 헤드와 같은 부분에 적용되는 것은?

① 플렉시블 PCB
② 리지드 PCB
③ 다층 PCB
④ 단층 PCB

정답 확인

정답 ①

47번

부품 중 2000000[Ω]의 저항을 배치하고 그 값을 표시한 것 중 가장 적절한 표시 방법은?

① 2000000[Ω]
② 2000[㏀]
③ 2[μ Ω]
④ 2[㏁]

정답 확인

정답 ④

48번

다음 중 전자 또는 통신기기 등의 전체적인 동작이나 기능 을 블록으로 그려 도면에 표시한 것은?

① 회로도
② 접속도
③ 블록선도
④ 배선도

정답 확인

정답 ③

49번

CAD 활용 시 특징이 아닌 것은?

① 보다 많은 인력과 시간이 소요된다.
② 신제품 개발에 적극적으로 대처할 수 있다.
③ 수작업에 의존하던 디자인의 자동화가 이루어진다.
④ 정확하고 효율적인 작업으로 개발 기간이 단축된다.

정답 확인

정답 ①

50번

일반적으로 도면 관리 시 도면 번호를 기입하는 부분은?

① 부품란
② 윤곽선
③ 표제란
④ 드로잉 뒷면

정답 확인

정답 ③

51번

인쇄회로 기판 설계 시 랜드를 설계하려고 한다. D=3.0[mm], d=1.0[mm]일 때 랜드의 최소 도체 나비[W] 는?

① 0.5[mm]
② 1[mm]
③ 1.5[mm]
④ 2[mm]

정답 확인

정답 ①

52번

다음 마일러 콘덴서의 용량은 얼마인가?

① 22000[pF]
② 224[pF]
③ 0.22[㎌]
④ 22.4[㎌]

정답 확인

정답 ③

53번

다음 그림은 조정 저항기이다. 저항 색 띠가 그림과 같을 때 저항 값은 얼마인가?

① 10[㏁]
② 330[Ω]
③ 220[Ω]
④ 12[㏀]

정답 확인

정답 ④

54번

다음 콘덴서 중 사용할 때 극성에 유의해야 하는 것은?

① 필름 콘덴서
② 페이퍼 콘덴서
③ 마이카 콘덴서
④ 전해 콘덴서

정답 확인

정답 ④

55번

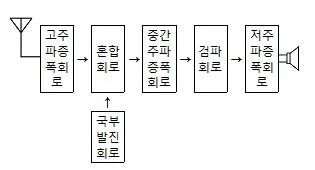

다음 그림과 같이 표현하는 도면 표시 방법은?

① 회로도
② 계통도
③ 배선도
④ 접속도

정답 확인

정답 ②

56번

물체의 실제 길이와 도면에서 축소 또는 확대하여 그리는 길이의 비율을 척도라 한다. 다음 중 비례 관계가 아님을 뜻하며, 도면과 실물의 치수가 비례하지 않을 때 사용하는 것은?

① 배척
② NS
③ 실척
④ 축척

정답 확인

정답 ②

57번

다음 도면의 크기 중 A4의 크기에 해당하는 것은?

① 594mm×841mm
② 420mm×594mm
③ 297mm×420mm
④ 210mm×297mm

정답 확인

정답 ④

58번

인쇄기판 제조 공정 중 에칭 방법이 아닌 것은?

① 사진 부식법
② 드릴 가공법
③ 실크 스크린법
④ 오프셋 인쇄법

정답 확인

정답 ②

59번

다음 중 CAD Tool을 사용하여 Analog 회로의 PCB를 설계 하고자 할 때, 험(Hum)이나 잡음(Noise) 등을 최소화하기 위해 가장 신중하게 패턴 설계가 요구되는 곳은?

① 접지(Ground) 라인
② 버스(Bus) 라인
③ 신호(Signal) 라인
④ 바이어스(Bias) 라인

정답 확인

정답 ①

60번

CAD용 컴퓨터의 데이터 버퍼에 대한 설명으로 옳은 것은?

① 출력작업이 이루어지는 동안에도 다른 작업을 행할 수 있다.
② 주변장치와 8bit 병렬 데이터 통신을 하기 위한 인터페이 스다.
③ 사용자 정의 형상을 컴퓨터가 이해할 수 있는 수치로 나 타낸다.
④ 36핀 커넥터로 되어있다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ①
