전자캐드기능사 2011년 3회 기출문제

2011-10-09 시행 · 59문항

이 회차 문제 풀기 →

1번

다음 중 전류 1[A]의 정의를 바르게 설명한 것은?

① 단위 시간에 이동한 전기량이다.
② 단위 시간에 발생한 기전력이다.
③ 단위 시간에 수행한 일이다.
④ 단위 기전력으로 수행한 일이다.

정답 확인

정답 ①

2번

디지털 신호(2진 데이터)의 정보내용에 따라 반송파의 위상을 변화시키는 변조방식은?

① ASK
② FSK
③ PSK
④ QAM

정답 확인

정답 ③

3번

10[㎑]의 정현파로 100[㎑]의 반송파를 FM 변조했을 때 최 대주파수편이가 ±100[㎑]이면 점유주파수 대역폭은?

① 20[㎑]
② 110[㎑]
③ 220[㎑]
④ 440[㎑]

정답 확인

정답 ③

4번

비저항(저항률)의 단위는?

① Ω·cm2
② Ω·㎝
③ Ω/cm2
④ g·Ω·㎝

정답 확인

정답 ②

5번

공진회로에서 공진주파수 f0와 대역폭 BW및 선택도 Q와의 관 계식으로 옳게 표현된 것은?

① BW=Q/f0
② BW=f0+Q
③ BW=f0/Q
④ BW=Q

정답 확인

정답 ③

6번

크기가 다른 두 개의 저항을 병렬로 연결할 경우에 대한 설 명으로 옳은 것은?

① 각 저항에 걸리는 전압은 같다.
② 각 저항에 흐르는 전류는 같다.
③ 전체 저항은 두 저항의 합과 같다.
④ 전체 저항은 두 저항 중 작은 저항의 값과 같다.

정답 확인

정답 ①

7번

다음 중 N형 반도체를 만드는 불순물 원소는?

① 인듐(In)
② 붕소(B)
③ 갈륨(Ga)
④ 비소(As)

정답 확인

정답 ④

8번

자기장 안의 도체에 힘을 가하여 도체를 움직이면 도체에 기 전력이 발생 하는데 이를 무엇이라고 하는가?

① 정전유도
② 자기유도
③ 전자유도
④ 전류유도

정답 확인

정답 ③

9번

이미터 접지 트랜지스터 증폭회로에서 IB가 50[㎂]이고, IC가 3.65[㎃]일 때, IE는?

① 0.7[㎃]
② 2.6[㎃]
③ 3.6[㎃]
④ 3.7[㎃]

정답 확인

정답 ④

10번

다음 중 입력 파형의 기준을 다른 기준 레벨로 바꾸어 고정 시키는 회로는?

① 펄스 회로
② 클램핑 회로
③ 클리퍼 회로
④ 리미트 회로

정답 확인

정답 ②

11번

2[C]의 전기량이 두 점 사이를 이동하여 10[J]의 일을 하 였다면 이 두 점 사이의 전위차는 몇 [V]인가?

① 2[V]
② 5[V]
③ 10[V]
④ 20[V]

정답 확인

정답 ②

12번

주기가 0.01[sec]인 교류신호의 주파수는?

① 1000[㎐]
② 500[㎐]
③ 100[㎐]
④ 10[㎐]

정답 확인

정답 ③

13번

도체 내에서 전류가 흐르도록 전위차를 만들어주는 힘은?

① 기전력
② 자기력
③ 흡인력
④ 전자기력

정답 확인

정답 ①

14번

증폭기의 전압 증폭도가 1000 일 때 이것을 [㏈]로 나타내 면 몇 [㏈] 인가?

① 20[㏈]
② 30[㏈]
③ 40[㏈]
④ 60[㏈]

정답 확인

정답 ④

15번

전류가 도체에 흐르게 되면 도체 중에서 전류는 일정한 일 을 하게 되며 결과적으로 열로 변하여 온도를 상승시킨다는 법칙은?

① 플레밍의 왼손 법칙
② 줄의 법칙
③ 쿨롱의 법칙
④ 키르히호프의 제2법칙

정답 확인

정답 ②

16번

채널(channel)의 종류로 옳게 묶인 것은?

① 다이렉트(direct) 채널과 멀티플렉서 채널
② 멀티플렉서 채널과 실렉터(selector) 채널
③ 실렉터 채널과 스트로브(strobe) 채널
④ 스트로브 채널과 다이렉트 채널

정답 확인

정답 ②

17번

다음 연산의 기능 중 LOAD나 STORE 명령은 어디에 속하 는가?

① 함수연산 기능
② 제어 기능
③ 전달 기능
④ 입출력 기능

정답 확인

정답 ③

18번

주기억장치의 용량을 보다 크게 사용하기 위한 것으로 하드 디스크 장치의 용량을 주기억장치과 같이 사용할 수 있도록 한 메모리는?

① Flash
② Virtual Memory
③ Associative Memory
④ USB Memory

정답 확인

정답 ②

20번

원시 언어로 작성한 프로그램을 동일한 내용의 목적 프로그 램으로 번역하는 프로그램을 무엇이라 하는가?

① 기계어
② 파스칼
③ 컴파일러
④ 소스 프로그램

정답 확인

정답 ③

21번

부동 소수점 표현 방법에 대한 설명으로 옳은 것은?

① 부호와 절대값을 이용한 표현 방법을 사용한다.
② 부호, 지수부, 가수부로 구성되어 있다.
③ 2의 보수 표현 방법을 많이 사용한다.
④ 고정 소수점 연산에 비해 단순하고 시간이 적게 걸린다.

정답 확인

정답 ②

22번

마이크로프로세서의 CPU 모듈 동작 순서를 바르게 나열한 것은?

① 명령어 인출 →데이터 인출→명령어 해석→데이터처리
② 데이터 인출→명령어 인출→명령어 해석→데이터 처리
③ 명령어 인출→명령어 해석→데이터 인출→데이터 처리
④ 데이터처리→데이터 인출→명령어 해석→명령어 인출

정답 확인

정답 ③

23번

16진수 A7B8과 1C3D를 더한 결과는?

① C3F5
② B4F6
③ C4F5
④ C3F6

정답 확인

정답 ①

24번

단항 연산과 거리가 먼 것은?

① EX-OR
② Move
③ Shift
④ Complement

정답 확인

정답 ①

25번

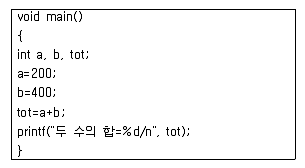

다음 C 프로그램의 실행 결과는?

① 두 수의 합 = a + b
② 두 수의 합 = 200 + 400
③ 두 수의 합 = 600
④ 두 수의 합 = %d＼n

정답 확인

정답 ③

26번

서브루틴 호출시 데이터나 주소의 임시 저장이 가능한 것 은?

① 스택
② 번지 해독기
③ 프로그램 카운터
④ 메모리 주소 레지스터

정답 확인

정답 ①

27번

마이크로프로세서에서 누산기(accumulator)의 용도는?

① 명령을 저장
② 명령을 해독
③ 명령의 주소를 저장
④ 연산 결과를 일시적으로 저장

정답 확인

정답 ④

28번

다층 PCB 중 내부에 2개의 Layer를 Ground 및 Power 전 용으로 사용하는 4-Layer PCB의 일반적인 효과로 볼 수 없 는 것은?

① 잡음에 강한 PCB 설계가 가능하다.
② 접지(Earth) 선의 차폐 효과가 있다.
③ 단·양면에 비해 제작비용을 절감할 수 있다.
④ 전원선의 임피던스를 낮출 수 있다.

정답 확인

정답 ③

29번

일반적으로 인쇄회로기판(PCB)의 적층 형태에 따른 분류로 볼 수 없는 것은?

① 단면 인쇄회로기판
② 양면 인쇄회로기판
③ 다층면 인쇄회로기판
④ 유리에폭시 인쇄회로기판

정답 확인

정답 ④

30번

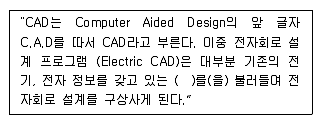

다음 ( ) 안의 내용으로 옳은 것은?

① Library
② Though
③ Refresh
④ Locked

정답 확인

정답 ①

31번

반도체 소자의 형명 중 “2SC1815Y"는 어떤 소자인가?

① 다이오드
② 발광다이오드
③ 콘덴서
④ 트랜지스터

정답 확인

정답 ④

32번

모니터의 신호 방식을 분류할 때 속하지 않는 것은?

① 오프라인(off-line) 방식
② 디지털(digital) 방식
③ 멀티 싱크(multi) 방식
④ 아날로그(analog) 방식

정답 확인

정답 ①

33번

주문 받은 사람이 주문한 사람과 검토를 거쳐서 승인을 받 아 계획 및 제작을 하는데 기초가 되는 도면은?

① 제작도
② 주문도
③ 승인도
④ 견적도

정답 확인

정답 ③

34번

도면을 관리하기 위해 도면 번호에 포함되지 않는 사항은?

① 부품의 종류 및 형식
② 조립도 번호
③ 도면의 크기
④ 작성 일자

정답 확인

정답 ④

35번

전기용 기호(KSC0102)에서 일반적인 전기회로의 접속 관계 를 표시하는데 사용되는 기호는?

① 기본 기호
② 전력용 기호
③ 전기, 통신용 기호
④ 옥내배선용 기호

정답 확인

정답 ①

36번

EDA 툴(전자CAD 프로그램) 중 스케메틱(Schematic)에서 새로운 부품을 생성하고자 할 때 정의되지 않아도 되는 것 은?

① 부품의 외형
② 부품의 이름
③ 부품의 핀 이름
④ 부품의 참조기호

정답 확인

정답 ①

37번

다음 중 4각형 패키지 형태가 아닌 것은?

① TQFP(Then Quad Flat Package)
② PQFT(Plastic Quad Flat Package
③ PLCC(Plastic Leaded Chip Carrier)
④ DIP(Dual Inline Package)

정답 확인

정답 ④

38번

다음 중 서로 다른 CAD 프로그램 사이에서 도면 파일을 교 환하는 규격은?

① STEP
② DXF
③ IGES
④ OHP

정답 확인

정답 ②

39번

단면인쇄회로기판 설계시 출력 데이터 파일의 내용이 아닌 것은?

① Drill Data
② Top Silk Screen
③ Solder Side Pattern
④ Component Side Pattern

정답 확인

정답 ④

40번

전자회로 설계하는 과정에서 10[Ω]/5[W] 저항을 기판에 실 장(배치)하여야 하는데, 10[Ω]/5[W] 저항의 부피가 커서 1[W] 저항을 병렬로 구성하고자 할 경우 필요한 저항은?

① 10[Ω] 5개
② 25[Ω] 2개
③ 50[Ω] 5개
④ 100[Ω] 5개

정답 확인

정답 ③

41번

다음 중 능동 부품으로 구분되는 것은?

① 트랜지스터
② 저항
③ 콘덴서
④ 코일

정답 확인

정답 ①

42번

인쇄회로기판(PCB)에 대한 설명으로 옳지 않은 것은?

① 오배선의 우려가 없다.
② 대량 생산의 효과가 있다.
③ 제품의 균일성과 신뢰성이 높다.
④ 소품종 다량 생산의 경우에는 제조 단가가 높다.

정답 확인

정답 ④

43번

세라믹 콘덴서에서 표면에 숫자 223의 용량은? (단, K는 허 용오차 범위)

① 220[㎌]
② 22[㎌]
③ 0.22[㎌]
④ 0.022[㎌]

정답 확인

정답 ④

44번

인쇄회로기판의 제조를 위한 필름 제조와 마스터 포토툴을 생성하는 세계적 표준의 파일 형식은?

① 네트리스트 파일
② 거버 파일
③ 라이브러리 파일
④ DXF 파일

정답 확인

정답 ②

45번

그래픽 출력장치로만 짝지어진 것은?

① 프린터, 마우스, 플로터
② 프린터, 플로터, 포토 플로터
③ 플로터, 디지타이저, 포토 플로터
④ 마우스, 디지타이저, 프린터

정답 확인

정답 ②

46번

그림이나 사진 등 화상 데이터를 입력하는 장치이며, 마이 크로컴퓨터 CAD에서는 손으로 그린 스케치도면이나, 입력 또는 데이터의 호환성이 없는 시스템사이에서 데이터의 교 환 등에 사용되는 컴퓨터 입력장치는?

① 디지타이저
② 키보드
③ 마우스
④ 이미지 스캐너

정답 확인

정답 ④

47번

다음 중 작업된 PCB 파일의 저장 장소는?

① CPU
② 모니터
③ 하드디스크
④ 프린터

정답 확인

정답 ③

48번

전자기기 부품에서 색과 허용차(오차)의 관계를 나타낸 것 중 옳은 것은?

① 검정색 : ±20%
② 갈색 :±1%
③ 주황색 : ±5%
④ 금색 : ±10%

정답 확인

정답 ②

49번

회로도를 설계하는 과정에서 부품간의 선 연결정보를 생성 하는 파일은?

① 거버(Gerber) 파일
② 네트리스트(Netlist) 파일
③ DRC(Design Rule Check) 파일
④ ERC(Electric Rule Check) 파일

정답 확인

정답 ②

50번

다음 고정 저항기에 대한 설명 중 옳지 않은 것은?

① 탄소 피막 저항 : 탄소 저항이라고도 하며 가격이 저렴 하여 일반적으로 사용된다.
② 권선 저항 : 저항값이 높은 저항기로 소전력용으로 사용 된다.
③ 모듈 저항 : 메탈 글레이즈를 사용한 저항기를 모듈화 한 것이다.
④ 솔리드 저항 : 기계적 내구성이 크고 고저항에서도 단선 될 염려가 없다.

정답 확인

정답 ②

51번

다음 중 PCB 설계 후 곧바로 PCB를 제작할 수 있는 필름 출력이 가능한 장치는?

① X-Y 플로터
② Photo 플로터
③ Gerber Editor
④ Ink jet 프린터

정답 확인

정답 ②

52번

한국산업표준(KS)의 전자제도 통칙에 대한 설명으로 옳지 않은 것은?

① 전자기기나 제품의 제도에는 특수한 방법이나 기호 등을 사용한다.
② 기하학적 도법에 기초를 둔 것으로 기기 구조의 표시방 법은 기계제도와 다르다.
③ 설계된 기기의 모양이나 치수 또는 시설의 배치 회로의 결선 등을 도면으로 정확하게 표시해야 한다.
④ 전기용 신호(KSC0102)에 규정된 사용 방법을 따르며, 도면은 반드시 정해진 규격에 따라서 그려야한다.

정답 확인

정답 ②

53번

부품 배치도의 작성 방법에 대한 설명으로 옳지 않은 것은?

① 균형 있게 배치한다.
② IC의 경우 1번 핀을 표시한다.
③ 부품 상호간 신호가 유도되도록 한다.
④ 조정이 필요한 부품은 조작이 용이하도록 배치하여야 한 다.

정답 확인

정답 ③

54번

프린트 기판 설계시 배선으로 인한 인덕턴스 발생을 줄이기 위한 방법으로 가장 옳은 것은?

① 전원 라인을 가늘고, 길게 배선한다.
② 전원 라인을 가늘고, 짧게 배선한다.
③ 전원 라인을 굵고, 길게 배선한다.
④ 전원 라인을 굵고, 짧게 배선한다.

정답 확인

정답 ④

55번

다음 전자 캐드의 작업 과정 중 가장 나중에 하는 것은?

① 부품 배치
② 레이어 셋팅
③ 거버파일 작성
④ 네트리스트 작성

정답 확인

정답 ③

56번

컴퓨터 제도의 특징에 대한 설명으로 옳지 않은 것은?

① 직선과 곡선의 처리, 도형과 그림의 이동, 회전 등이 자 유롭고, 도면의 일부분 또는 전체의 축소, 확대가 용이하 다.
② 2차원의 표현은 자유롭지만 3차원 도형과 숨은선의 표시 가 곤란하다.
③ 자주 쓰는 도형은 매크로를 사용하여 여러번 재생하여 사용할 수 있다.
④ 작성된 도면의 정보를 기계에 직접 적용시킬 수 있다.

정답 확인

정답 ②

57번

다음 중 여러 장치를 통제하는 기능을 갖는 장치는?

① I/O Unit
② ALU
③ memory unit
④ control unit

정답 확인

정답 ④

58번

회로도를 작성할 때 고려해야 할 사항이 아닌 것은?

① 대각선과 곡선은 가급적 피한다.
② 신호의 흐름은 왼쪽에서 오른쪽으로 그린다.
③ 선의 교차가 많고 부품이 도면의 한 쪽으로 모이도록 그 린다.
④ 주 회로와 보조 회로가 있는 경우에는 주 회로를 중심으 로 그린다.

정답 확인

정답 ③

59번

다음 중 CAD 시스템의 출력 장치가 아닌 것은?

① 스캐너(scanner)
② 필름 레코더(film recorder)
③ 컬러 프린터(color printer)
④ X-Y 플로터(ploter)

정답 확인

정답 ①

60번

다음 전자 소자 중 2단자 반도체 소자는?

① 다이오드(DIODE)
② 트라이액(TRIAC)
③ 실리콘제어정류기(SCR)
④ 전계효과트랜지스터(FET) 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ①
