승강기기능사 2013년 2회 기출문제

2013-04-14 시행 · 59문항

1번

카의 하강하는 속도가 과속스위치의 작동 속도를 넘었을 때 에 비상정지장치는 매 분의 속도가 정격속도의 몇 배를 넘 지 않는 범위 내에서 카의 하강을 자동적으로 제지하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2 번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고 하세요.)

① 1.3배
② 1.4배
③ 1.5배
④ 1.6배

정답 확인

정답 ②

2번

승강장의 문이 열린 상태에서 모든 제약이 해제되면 자동적 으로 닫히게 하여 문의 개방에서 생기는 2차 재해를 방지하 는 것은?

① 도어 인터록
② 도어 클로저
③ 도어 머신
④ 도어 행거

정답 확인

정답 ②

3번

승강기의 카 상부에서 행할 수 없는 점검은?

① 카 천정 조명등의 상태
② 비상 구출구의 상태
③ 카 도어 스위치 설치상태
④ 상부의 리미트 스위치 설치상태

정답 확인

정답 ①

4번

로프식 엘리베이터에서 주 로프가 절단되었을 때 일어나는 현상이 아닌 것은?

① 조속기(governor)의 과속 스위치가 작동된다.
② 비상정지장치(safety device)가 작동된다.
③ 조속기 로프에 카(car)가 매달린다.
④ 조속기의 켓치가 작동한다.

정답 확인

정답 ③

5번

엘리베이터용 권상기 브레이크에 대한 설명으로 옳은 것은?

① 전동기나 균형추 등의 관성은 제지할 필요가 없다.
② 관성에 의한 원동기의 회전을 제지할 수 있어야 한다.
③ 승객용 엘리베이터는 110%의 부하로 하강 중 감속ㆍ정 지할 수 있어야 한다.
④ 화물용 엘리베이터는 130%의 부하로 하강 중 감속ㆍ정 지할 수 있어야 한다.

정답 확인

정답 ②

6번

직접식 유압 엘리베이터의 특징으로 옳지 않은 것은?

① 승강로의 소요 평면 치수가 작고, 구조가 간단하다.
② 비상정지장치가 필요하다.
③ 부하에 의한 바닥 침하가 적다.
④ 실린더 보호관을 땅속에 설치할 필요가 있다.

정답 확인

정답 ②

7번

엘리베이터의 완충기에 대한 설명 중 옳지 않은 것은?

① 스프링 완충기와 유입 완충기가 있다.
② 정격속도 60[m/min] 이하는 스프링 완충기가 사용된다.
③ 정격속도 60[m/min] 초과시는 유입완충기가 사용된다.
④ 스프링 완충기의 작용은 유체저항에 의한다.

정답 확인

정답 ④

8번

수직면내에 배열된 다수의 주차구획이 순환 이동하는 방식 의 주차설비는 무엇인가

① 다층순환식
② 수평순환식
③ 승강기식
④ 수직순환식

정답 확인

정답 ④

9번

엘리베이터의 로프 거는 방법에서 1:1에 비하여 3:1, 4:1 또는 6:1로 하였을 때 나타나는 현상으로 옳지 않은 것은

① 로프의 수명이 짧아진다.
② 로프의 길이가 길어진다.
③ 속도가 빨라진다.
④ 종합적인 효율이 저하된다.

정답 확인

정답 ③

10번

승강기가 어떤 원인으로 피트에 떨어졌을 때 충격을 완화 하기 위하여 설치하는 것은?

① 조속기
② 비상정지장치
③ 완충기
④ 제동기

정답 확인

정답 ③

11번

사이리스터의 점호각을 바꿔 유도전동기의 속도를 제어하 는 방식은?

① 교류 1단제어
② 교류 2단제어
③ 교류 귀환제어
④ VVVF제어

정답 확인

정답 ③

12번

에스컬레이터의 계단(디딤판)에 대한 설명 중 옳지 않은 것은?

① 디딤판 윗면은 수평으로 설치되어야 한다.
② 디딤판의 주행방향의 길이는 400[㎜] 이상이다.
③ 발판사이의 높이는 215[㎜] 이하이다.
④ 디딤판 상호간 틈새는 8[㎜] 이하이다.

정답 확인

정답 ④

13번

에스컬레이터의 수평주행구간 디딤판의 수가 3개 이상이 고, 층고가 6[m] 이하인 경우에는 정격속도를 얼마까지 할 수 있는가?

① 30[m/min] 이하
② 40[m/min] 이하
③ 50[m/min] 이하
④ 60[m/min] 이하

정답 확인

정답 ②

14번

엘리베이터 전원이 정전이 될 경우 카내 예비 조명장치에 관한 설명 중 타당하지 않은 것은?

① 조도는 램프로부터 2[m] 떨어진 거리에서 측정한다.
② 조도는 1Lux 미만이어야 한다.
③ 자동차용 엘리베이터는 설치하지 않아도 된다.
④ 카내 조작반이 없는 화물용 엘리베이터는 설치하지 않 아도 된다.

정답 확인

정답 ②

15번

에스컬레이터와 건물의 빔 또는 에스컬레이터를 교차 승계 형 배열로 설치했을 경우에 생기는 협각부에 끼는 것을 방 지하기 위해서 설치하는 것은

① 역결상 검출장치
② 스커트가드 판넬
③ 리미트스위치
④ 삼각부 보호판

정답 확인

정답 ④

16번

에스컬레이터의 경사각은 일반적으로 몇 도[°] 이하로 하 여야 하는가

① 10
② 20
③ 30
④ 40

정답 확인

정답 ③

17번

기계실의 바닥면적은 일반적으로 승강로 수평투영면적의 몇 배 이상으로 하여야 하는가?

① 2배
② 3배
③ 4배
④ 5배

정답 확인

정답 ①

18번

도어 사이에 이물질이 있는 경우 도어를 반전시키는 안전 장치가 아닌 것은?

① 세이프티 슈
② 세이프티 디바이스
③ 세이프티 레이
④ 초음파 장치

정답 확인

정답 ②

19번

안전점검 및 진단순서가 맞는 것은?

① 실태파악 → 결함발견 → 대책결정 → 대책실시
② 실태파악 → 대책결정 → 결함발견 → 대책실시
③ 결함발견 → 실태파악 → 대책실시 → 대책결정
④ 결함발견 → 실태파악 → 대책결정 → 대책실시

정답 확인

정답 ①

20번

승강기의 자체검사 항목이 아닌 것은?

① 브레이크
② 가이드레일
③ 권과방지장치
④ 비상정지장치

정답 확인

정답 ③

21번

중량물을 달아 올릴 때 와이어로프에 가장 힘이 크게 걸리 는 각도는?

① 45°
② 55°
③ 65°
④ 90°

정답 확인

정답 ④

22번

안전점검의 종류가 아닌 것은?

① 정기점검
② 특별점검
③ 순회점검
④ 수시점검

정답 확인

정답 ③

23번

재해원인에 대한 설명으로 옳지 않은 것은?

① 불안전한 행동과 불안전한 상태는 재해의 간접원인이 다.
② 불안전한 상태는 물적원인에 해당된다.
③ 위험장소의 접근은 재해의 불안전한 행동에 해당된다.
④ 부적당한 조명, 온도 등 작업환경의 결함도 재해원인에 해당된다.

정답 확인

정답 ①

24번

재해가 발생되었을 때의 조치순서로서 가장 알맞은 것은?

① 긴급처리→재해조사→원인강구→대책수립→실시→평가
② 긴급처리→원인강구→대책수립→실시→평가→재해조사
③ 긴급처리→재해조사→대책수립→실시→원인강구→평가
④ 긴급처리→재해조사→평가→대책수립→원인강구→실시

정답 확인

정답 ①

25번

기계 설비의 기계적 위험에 해당되지 않는 것은?

① 직선운동과 미끄럼운동
② 회전운동과 기계 부품의 튀어나옴
③ 재료의 튀어나옴과 진동 운동체의 끼임
④ 감전, 누전 등 오통전에 의한 기계의 오작동

정답 확인

정답 ④

26번

산업재해(사고)조사 항목이 아닌 것은?

① 재해원인 물체
② 재해발생 날짜, 시간, 장소
③ 재해책임자 경력
④ 피해자 상해정도 및 부위

정답 확인

정답 ③

27번

재해 원인을 분류할 때 인적 요인에 해당되는 것은?

① 방호장치의 결함
② 안전장치의 결함
③ 보호구의 결함
④ 지식의 부족

정답 확인

정답 ④

28번

물건에 끼여진 상태나 말려든 상태는 어떤 재해인가?

① 추락
② 전도
③ 협착
④ 낙하

정답 확인

정답 ③

29번

에스컬레이터의 800형, 1200형이라 부르는 것은 무엇을 기준으로 한 것인가?

① 난간폭
② 계단의 폭
③ 속도
④ 양정

정답 확인

정답 ①

30번

승강기를 보수 점검할 경우 보수점검의 내용이 틀린 것은?

① 메인 로프와 시브의 마모를 줄이기 위해 그리스를 주기 적으로 충분하게 주입한다.
② 권동기의 기어오일을 확인하고 부족시 주유한다.
③ 레일 가이드 슈의 오일을 확인하여 부족시 보충하고 구 동 체인에는 그리스를 주입한다.
④ 도어슈, 도어클로저, 체인 등에서 소음이 발생할 때 링 크부위를 그리스로 주입하고 볼트와 너트가 풀린 곳을 확인하고 조인다.

정답 확인

정답 ①

31번

유압식 엘리베이터에 대한 설명으로 옳지 않은 것은?

① 실린더를 사용하기 때문에 행정거리와 속도에 한계가 있다.
② 균형추를 사용하지 않으므로 전동기의 소요동력이 커진 다.
③ 건물 꼭대기 부분에 하중이 많이 걸린다.
④ 승강로의 꼭대기 틈새가 작아도 좋다.

정답 확인

정답 ③

32번

균형추를 구성하고 있는 구조재 및 연결재의 안전율은 균 형추가 승강로의 꼭대기에 있고, 엘리베이터가 정지한 상 태에서 얼마 이상으로 하는 것이 바람직한가?

① 3
② 5
③ 7
④ 9

정답 확인

정답 ②

33번

카 출입구 또는 천장 구출구에 대한 설명 중 옳지 않은 것 은?

① 카 출입구 이외에 카 천장 구출구를 반드시 설치하여야 한다.
② 출입구에는 정전기 방지를 위한 방전코일을 반드시 설 치하여야 한다.
③ 카의 천장 구출구는 카 외측에서 열게 되어 있다.
④ 2대 이상의 카가 동일 승강로에 병설되었을 경우 카 측 벽에도 구출구를 설치할 수 있다.

정답 확인

정답 ②

34번

엘리베이터의 안정된 사용 및 정지를 위하여 승강장 중앙 관리실 또는 경비실 등에 설치되어 카 이외의 장소에서 엘 리베이터 운행의 정지조작과 재개조작이 가능한 안전장치 는?

① 자동/수동 전환스위치
② 도어 안전장치
③ 파킹스위치
④ 카 운행정지스위치

정답 확인

정답 ③

35번

엘리베이터 카 도어머신에 요구되는 성능이 아닌 것은?

① 작동이 원활하고 정숙할 것
② 카 상부에 설치하기 위해 소형 경량일 것
③ 동작회수가 엘리베이터 기동회수의 2배이므로 보수가 용이할 것
④ 어떠한 경우라도 수동으로 카 도어가 열려서는 안될것

정답 확인

정답 ④

36번

엘리베이터 카 내부에서 실시하는 검사가 아닌 것은?

① 외부와 연결하는 통화장치의 작동상태
② 정전시 예비조명장치의 작동상태
③ 리미트스위치의 작동상태
④ 도어스위치의 작동상태

정답 확인

정답 ③

37번

로프식 엘리베이터에서 권상기 도르래 홈의 언더컷의 잔여 량은몇 [㎜] 미만일 때 도르래를 교체하여야 하는가?

① 4
② 3
③ 2
④ 1

정답 확인

정답 ④

38번

회로의 사용전압이 300[V] 초과 400[V] 이하인 경우 전 동기 주회로의 절연저항은 몇 [MΩ]이상이어야 하는가?

① 0.2
② 0.3
③ 0.4
④ 0.5

정답 확인

정답 ②

39번

로프식 엘리베이터의 가이드 레일 설치에서 패킹(보강재) 이 설치된 경우는?

① 가이드 레일이 짧게 설치되어 보강할 경우
② 가이드 레일 양 폭의 너비를 조정 작업할 경우
③ 레일브래킷의 간격이 필요이상 한계를 초과할 경우 레 일의 뒷면에 강재를 붙여서 보강하는 경우
④ 레일브래킷의 간격이 필요이상 한계를 초과할 경우 레 일의 앞면에 강재를 붙여서 보강하는 경우

정답 확인

정답 ③

40번

엘리베이터 동력전원이 380[V]인 제어반의 외함 및 금속 제 프레임(Frame)은 몇 종 접지공사에 해당하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

① 제1종 접지공사
② 제2종 접지공사
③ 제3종 접지공사
④ 특별 제3종 접지공사

정답 확인

정답 ③

41번

유압 엘리베이터의 안전장치에 대한 설명으로 틀린 것 은?(2022년 1월 규정 확인후 보기내용 변경하였습니다. 참고하세요.)

① 상승시 유압은 상용압력의 140%가 넘지 않도록 조절하 는 릴리프 밸브장치가 필요하다.
② 오일의 온도를 65℃~80℃로 유지하기 위한 장치를 설 치하여야 한다.
③ 전동기의 공회전 방지장치를 설치하여야 한다.
④ 전원 차단시 실린더내의 오일의 역류로 인한 카의 하강 을 자동 저지하는 장치를 설치하여야 한다.

정답 확인

정답 ②

42번

엘리베이터 카의 속도를 검출하는 장치는?

① 배선용차단기
② 전자접촉기
③ 제어용릴레이
④ 조속기

정답 확인

정답 ④

43번

교류 엘리베이터 제어 방식이 아닌 것은?

① VVVF 제어방식
② 정지 레오나드 제어방식
③ 교류 귀환 제어방식
④ 교류 2단 속도 제어방식

정답 확인

정답 ②

44번

가이드 레일의 보수점검 사항 중 틀린 것은?

① 녹이나 이물질이 있을 경우 제거한다.
② 레일 브래킷의 조임상태를 점검한다.
③ 레일 클립의 변형 유무를 체크한다.
④ 조속기 로프의 미끄럼 유무를 점검한다.

정답 확인

정답 ④

45번

회전운동을 하는 유희시설에 해당되지 않는 것은?

① 코스터
② 문로켓트
③ 오토퍼스
④ 해적선

정답 확인

정답 ①

46번

유압식 엘리베이터의 유압 파워유니트(Power unit)의 구성 요소가 아닌 것은?

① 펌프
② 유압실린더
③ 유량제어밸브
④ 체크밸브

정답 확인

정답 ②

48번

길이 1[m]의 봉이 인장력을 받고 0.2[㎜]만큼 늘어났다. 인장변형률을 얼마인가?

① 0.0001
② 0.0002
③ 0.0004
④ 0.0005

정답 확인

정답 ②

49번

부하 1상의 임피던스가 3+j4[Ω]인 △결선 회로에 100[V] 의 전압을 가할 때 선전류를 몇 [A]인가?

① 10
② 10√3
③ 20
④ 20√3

정답 확인

정답 ④

50번

입체(실체) 캠이 아닌 것은?

① 원통 캠
② 경사판 캠
③ 판 캠
④ 구면 캠

정답 확인

정답 ③

51번

전환 스위치가 있는 접지저항계를 이용한 접지저항 측정 방법으로 틀린 것은?

① 전환 스위치를 이용하여 절연저항과 접지저항을 비교한 다.
② 전환 스위치를 이용하여 E, P간의 전압을 측정한다.
③ 전환 스위치를 저항값에 두고 검류계의 밸런스를 잡는 다.
④ 전환 스위치를 이용하여 내장 전지의 양부(+,-)를 확인 한다

정답 확인

정답 ①

52번

정현파 교류의 실효치는 최대치의 몇 배인가?

① π 배
② 2/π 배
③ √2 배
④ 1/√2 배

정답 확인

정답 ④

53번

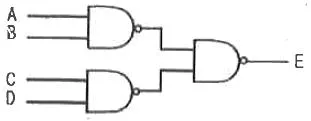

NAND 게이트 3개로 구성된 논리회로의 출력값 E는?

① A·B + C·D
② (A+B) · (C+D)
③ (A·B)‘ + (C·D)’
④ A·B·C·D

정답 확인

정답 ①

54번

엘리베이터 제어반에 설치되는 기기가 아닌 것은?

① 배선용차단기
② 전자접촉기
③ 리미트스위치
④ 제어용 계전기

정답 확인

정답 ③

55번

2축이 만나는(교차하는) 기어는?

① 나사(SCREW)기어
② 베벨기어
③ 웜기어
④ 하이포이드기어

정답 확인

정답 ②

56번

체인의 종류가 아닌 것은

① 링크체인
② 롤러체인
③ 리프체인
④ 베어링체인

정답 확인

정답 ④

57번

직류 전위차계에 대한 설명으로 옳은 것은

① 미소한 전류나 전압의 유무 검출시 사용
② 직류 고전압 측정기로 45[kV]까지 측정시 사용
③ 가동코일형으로 20[mV] ~ 1000[V] 까지 측정시 사용
④ 1[V] 이하의 직류전압을 정밀하게 측정할 때 사용

정답 확인

정답 ④

58번

일반적으로 유도전동기의 공극은 약 몇 [㎜]인가?

① 0.3~2.5
② 3~4
③ 5~6
④ 7~8

정답 확인

정답 ①

59번

로프 소선의 파단강도에 따라 구분되는 로프 중에서 파단 강도가 높기 때문에 초고층용 엘리베이터나 로프가닥 수를 작게 하고자 하는 경우에 쓰이는 것은?

① A종
② B종
③ E종
④ G종

정답 확인

정답 ①

60번

3상 유도전동기에서 슬립(slip) S의 범위는?

① 0 <S <1
② 0 >S >-1
③ 2 >S >1
④ -1 <S <1 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ①
