1번
다음 회로에 대한 설명으로 옳지 않은 것은?
- ① 달링턴 쌍(Darington Pair) 회로이다.
- ② 입력저항을 크게 하기 위한 목적으로 사용되며 입력저항 은 β1β2RE이다.
- ③ 전체 전류이득은 β1β2이다.
- ④ 트랜지스터 Q2의 이미터 전류 Ie2=β1β2Ie1이다.
정답 확인
정답 ④
9급 지방직 공무원 서울시 전자공학개론 2017년 1회 기출문제
2017-06-24 시행 · 17문항
이 회차 문제 풀기 →
3번
다음 회로에서 부하 ZL에 최대 평균전력이 전달되기 위한 ZL 값과 이때의 소비전력은?
- ① 2[Ω], 32[W]
- ② j2[Ω], 32[W]
- ③ 2-j2[Ω], 16[W]
- ④ 2+j2[Ω], 16[W]
정답 확인
정답 ③
4번
다음 회로에서 Rab는 얼마인가?
- ① 1[Ω]
- ② 2[Ω]
- ③ 3[Ω]
- ④ 4[Ω]
정답 확인
정답 ②
5번
다음의 값들 중에서 다른 하나는 무엇인가?
- ① 20510
- ② 110010112
- ③ 3138
- ④ CB16
정답 확인
정답 ①
6번
회로 내 어떤 저항 R의 양단 전압이 v(t)=VMcos(wt)[V] 일 때, 이 저항 R에서의 전류 i(t)[A]와 순시전력 P[W]에 대하 여 옳지 않은 것은?
- ① 전류 i(t)의 각주파수는 w[rad/s]이다.
- ② 전류 i(t)의 최댓값은 VM/R[A]이다.
- ③ 순시전력 P의 각주파수는 2w[rad/s]이다.
- ④ 순시전력 P의 최댓값은 [W]이다.
정답 확인
정답 ④
7번
다음 회로에서 V1(r1의 양단 전압)이 V2(r2의 양단 전압)의 2 배일 때, 저항 r1과 저항 r2의 값은?
- ① r1=1/3[Ω], r2=2/3[Ω]
- ② r1=2/3[Ω], r2=1/3[Ω]
- ③ r1=10/6[Ω], r2=5/6[Ω]
- ④ r1=5/6[Ω], r2=10/6[Ω]
정답 확인
정답 ③
8번
다음 회로에서 3[Ω] 저항이 소비하는 전력은?
- ① 25[W]
- ② 50[W]
- ③ 75[W]
- ④ 100[W]
정답 확인
정답 ③
9번
다음 회로의 등가 어드미턴스 Y는 각주파수 w가 1,000[rad/s] 일 때 1+j2이다. C값은 얼마인가?
- ① 0.2[mF]
- ② 1.5[mF]
- ③ 2[mF]
- ④ 2.5[mF]
정답 확인
정답 ④
10번
MOSFET가 JFET에 비해 가지고 있는 특징으로 옳지 않은 것은?
- ① 입력 저항이 크다.
- ② 캐리어의 이동도가 높다.
- ③ 소스 - 드레인 사이가 전기적으로 기판에서 독립되어 있 다.
- ④ 한 장의 기판 위에서 얻을 수 있는 소자 수가 많아 집적 회로에 유리하다.
정답 확인
정답 ②

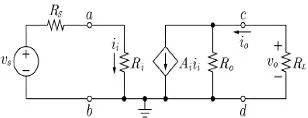

11번
다음은 BJT 증폭기에 대한 등가회로의 한 예이다. 소자 값 들이 RS=500[Ω], Ri=1[kΩ], Ro=40[kΩ], RL=10[kΩ], Ai=100으로 주어질 때 전류의 비 io/ii는?
- ① 20
- ② 50
- ③ 80
- ④ 100
정답 확인
정답 ③
12번
다음 회로에 대한 설명으로 옳지 않은 것은?
- ① B급 푸시풀 전력 증폭기이다.
- ② vout에서는 vin입력과 위상이 반전된 출력이 나온다.
- ③ 입력신호의 양의 반주기 동안 Q1트랜지스터가 도통된다.
- ④ 교차왜곡이 없는 경우, Q1이 도통되면 Q2는 차단된다.
정답 확인
정답 ②

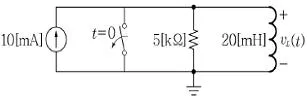

13번
다음 회로에서 t≥0에서 시간에 관한 vL(t)의 식은? (단, 스 위치는 충분히 오랫동안 닫혀 있었고 t=0에서 열린다.)
- ① vL(t)=80ｅ-4×10-6t [V]
- ② vL(t)=80ｅ-4×106t [V]
- ③ vL(t)=50ｅ-2.5×10-5t [V]
- ④ vL(t)=50ｅ-2.5×105t [V]
정답 확인
정답 ④
14번
R=6[Ω], XL=8[Ω]인 직렬 RL회로에서 100[V], 60[Hz]의 교류전압을 인가할 때 회로에 공급되는 유효전력은?
- ① 300[W]
- ② 400[W]
- ③ 600[W]
- ④ 800[W]
정답 확인
정답 ③

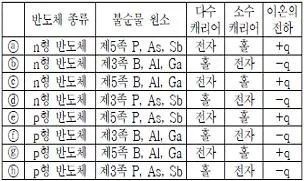

15번
다음은 n형 반도체와 p형 반도체에 대한 설명이다. 옳은 것 을 모두 고르면?
- ① ⓐ, ⓕ
- ② ⓑ, ⓔ
- ③ ⓒ, ⓗ
- ④ ⓓ, ⓖ
정답 확인
정답 ①
16번
다음 회로가 직류정상상태에 있다고 할 때 커패시터의 전압 v는?
- ① 12[V]
- ② 16[V]
- ③ 24[V]
- ④ 32[V]
정답 확인
정답 ④
17번
코일을 감은 횟수가 100회이고, 0.2초 동안에 자속이 8[Wb]에서 4[Wb]로 감소했다면, 이 코일에 유도되는 유도 기전력은?
- ① 2×102[V]
- ② 2×103[V]
- ③ 4×102[V]
- ④ 4×103[V]
정답 확인
정답 ②

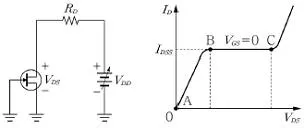

18번
다음 회로의 동작을 설명한 것으로 옳지 않은 것은?
- ① A점에서 VGS=0[V]일 때 VDS=0이면 ID=0이 된다.
- ② B-C영역에서 VDS와 ID가 옴(Ohm)의 법칙을 따르므로 저 항성 영역이라 한다.
- ③ VGS=0[V]일 때, ID가 일정하게 되는 B점을 핀치오프 전 압(pinch-off voltage)이라 한다.
- ④ C점 이후의 영역은 드레인과 게이트 사이의 역바이어스 가 커져 항복현상(break down)이 일어난다.
정답 확인
정답 ②
