9급 지방직 공무원 서울시 전자공학개론 2016년 1회 기출문제

두 평행판 사이에 공기가 채워져 있는 정전용량 (Capacitance)이 1[μF]인 커패시터에 전극 간격의 1/3 두께 를 가지는 유리판을 전극에 평행하게 넣는 경우 그 결과 얻 어지는 정전용량은 얼마인가? (단, 유리의 비유전율은 2라고 가정한다.)

다음에 주어진 회로의 부하에서 소비되는 전력이 최대가 되 는 부하저항 RL[Ω]의 값으로 옳은 것은?

다음 주어진 회로에서 각 저항에 흐르는 전류 I1[A], I2[A], I3[A] 값으로 옳은 것은?

아래 왼쪽 그림의 회로에 대하여 테브난(Thevenin)정리, 노턴 (Norton)의 정리, 중첩의 원리를 이용하여 오른쪽 그림과 같 은 테브난 등가회로를 구하고자 한다. v[V]와 R[Ω]의 값은 얼마인가?

다음의 BJT 증폭기 회로에 대한 설명 중 옳지 않은 것은?

다음 그림은 권선 수 비가 10:1(N1:N2)인 변압기 2차 측에 20[Ω]의 부하를 연결한 모습을 나타낸 것이다. 변압기 1차측 에서 바라본 임피던스(Zi)로 옳은 것은? (단, 변압기는 이상적 변압기로 가정한다.)

다음과 같은 회로에서 에미터 전류 IE는? (단, 전류이득 β =100이고 실리콘 트랜지스터이며, VBE=0.7[V]이다.)

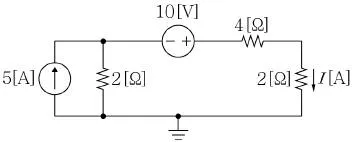

다음의 독립 전압원과 독립 전류원으로 주어진 회로에서 2 [Ω]의 저항에 흐르는 전류(I)는?

접합 트랜지스터에서 α와 β의 관계는? (단, )

PN접합에서 순방향으로 전압을 걸어줄 때 나타나는 현상으 로 옳은 것은?

다음 회로에서 v1=2[V], v2=1[V]일 때, 출력단의 전압 vo[V]는?

R1=R2=1[kΩ], R3=R4=2[kΩ]일 때, 아래 회로의 관계식은?

이상적인 연산증폭기의 특성이 아닌 것은?

한 변의 길이가 a[m]인 정사각형의 꼭짓점에 다음과 같이 +Q[C] 또는 +2Q[C]의 전하량을 가지는 전하를 놓을 때 정사각형의 중심에서의 전계[V/m]의 세기는?

다음의 회로가 XNOR(exclusive NOR)로 동작하기 위해 ㉠ 안에 하나의 논리 게이트(logic gate)소자만 들어갈 경우, 해당 논리 게이트 소자로 옳은 것은?

다음 논리회로에서 A=0, B=1, C=1, D=0일 때, 출력 X, Y 의 논리 상태로 옳은 것은?

그림과 같은 교류 브리지(bridge)의 평형조건은?

다음 회로에서 교류 전압원 vs(t)=1000sin(1000t)[V]가 인가 될 때 흐르는 전류 i(t)를 구한 것으로 옳은 것은?
