초음파비파괴검사산업기사 2020년 1회 기출문제

2020-06-06 시행 · 59문항

이 회차 문제 풀기 →
1번
전자기초음파 탐상의 특징으로 틀린 것은?
  1. ① 전기, 음량변화 능률이 멀어진다.
  2. ② 탐상간도가 약간 저하된다.
  3. ③ 접촉매질의 두께에 영향을 받는다.
  4. ④ 정밀한 두께 측정이나 음속 측정에 적합하다.
정답 확인

정답 ③

2번
비파괴검사법 중 시험체의 내부와 외부의 압력차를 이용하여 기체나 액체가 결함부를 통해 흘러 들어가거나 나오는 것을 감지하는 방법으로써 압력용기나 배관 등에 적용하기 적합한 시험법은?
  1. ① 누설검사
  2. ② 침투탐상시험
  3. ③ 자분탐상시험
  4. ④ 초음파탐상시험
정답 확인

정답 ①

3번
물리적 현상의 원리에 따른 비파괴검사 방법을 분류한 것 중 틀린 것은?
  1. ① 광학-육안검사
  2. ② 열 누설검사
  3. ③ 투과-방사선검사
  4. ④ 전자기-와류탐상검사
정답 확인

정답 ②

4번
침투탐상시험의 적용 방법에 대한 설명으로 옳은 것은?
  1. ① 침투시간을 단축하기 위해서는 버너 등으로 탐상 시작 전 에 침투액을 가열하여야 한다.
  2. ② 습식현상법은 수세성 염색침투탐상시험에 실시하는 것이 효율성을 높일 수 있다.
  3. ③ 물과 전원이 없는 장소의 대형구조물 부분검사에는 후유 화성 형광침투탐상시험이 적합하다.
  4. ④ 건식현상법은 수세성 또는 후유화성 형광침투액을 사용하 는데 주로 이용된다.
정답 확인

정답 ④

5번
초음파탐상시험에서 공진법으로 시험체의 두께를 측정할 때 2MHz의 주파수에서 기본공명이 발생했다면 이 시험체의 두 께는 몇 mm인가? (단, 시험체 내의 초음파 속도는 4800m/s 이다.)
  1. ① 1.2
  2. ② 2.4
  3. ③ 3.6
  4. ④ 4.8
정답 확인

정답 ①

6번
6:4황동에 1% 내외의 Fe를 합금하여 결정립을 미세화하고 연신율의 감소 없이 강도를 증가시킨 고강도 황동은?
  1. ① 델타메탈(delta metal)
  2. ② 모넬메탈(monel metal)
  3. ③ 두라나메탈(durana metal)
  4. ④ 네이벌 브라스(naval brass)
정답 확인

정답 ①

7번
결정구조 및 격자에 대한 설명으로 옳은 것은?
  1. ① 금속은 상온에서 불규칙적인 결정구조를 갖는다.
  2. ② 전위, 적층결함 등의 격자결함을 점결함이라 한다.
  3. ③ 온도 또는 압력 변화에 의해 결정구조가 달라지는 것을 자기변태라 한다.
  4. ④ 용매금속의 결정격자 용질금속이 들어간 상태를 고용체라 한다.
정답 확인

정답 ④

8번
온도에 따른 열팽창계수, 탄성계수 변화가 작아 고급시계, 정 밀 저온 등의 부품에 사용되는 Ni합금은?
  1. ① 콘스탄탄(constantan)
  2. ② 모넬합금(monel metal)
  3. ③ 알드레이(alrcy)
  4. ④ 엘린바(elinvar)
정답 확인

정답 ④

9번
리드 프레임(lead frame) 재료에 요구되는 성능이 아닌 것 은?
  1. ① 고짐적화에 따라 열방산이 좋은 것
  2. ② 보다 작고 엷게 하기 위하여 강도가 클 것
  3. ③ 재료의 치수정밀도가 높고 잔류응력이 클 것
  4. ④ 본딩(bonding)하기 용이하도록 우수한 도금성을 가질 것
정답 확인

정답 ③

10번
오스테나이트계 스테인리스강의 공시(pitting)을 방지하기 위 한 대책이 아닌 것은?
  1. ① 할로겐 이온의 고농도를 피한다.
  2. ② 산소농담전지의 형상을 극대화 한다.
  3. ③ 질산염, 크롬산염 등의 부동태화제를 가한다.
  4. ④ 재료 중의 탄소를 적게 하거나 Ni, Cr, Mo등을 많게 한 다.
정답 확인

정답 ②

11번
강과 비교한 회주철의 특징을 설명한 것 중 틀린 것은?
  1. ① 감쇠능이 크다.
  2. ② 열전도도가 높다.
  3. ③ 피삭성이 우수하다.
  4. ④ 압축강도에 비해 인장강도가 크다.
정답 확인

정답 ④

12번
과공석강의 탄소함유량은 약 몇 wt%인가?
  1. ① 0.025~0.8%
  2. ② 0.8~2.0%
  3. ③ 2.0~4.3%
  4. ④ 4.3~6.67%
정답 확인

정답 ②

13번
다음 중 강의 담금질성을 개선시키는 효과가 가장 큰 것은?
  1. ① B
  2. ② Si
  3. ③ Ni
  4. ④ Cu
정답 확인

정답 ①

14번
철강의 5대 원소에 해당되는 것은?
  1. ① C, Si, Mn, P, S
  2. ② Ti, Mo, Cr, P, S
  3. ③ Si, Mn, Mo, Cr, S
  4. ④ Si, Mn, Ta, Cu, Sn
정답 확인

정답 ①

15번
어떤 물질이 일정한 온도, 파장, 전류밀도하에서 전기저항이 0(zero)이 되는 현상은?
  1. ① 초투자율
  2. ② 초저항
  3. ③ 초전도
  4. ④ 초전류
정답 확인

정답 ③

16번
고체 상태에 있는 무개의 금속 재료를 일이나 압력 또는 열 과 압력을 동시에 가해시 서로 접합 시키는 기술을 무엇이 라고 하는가?
  1. ① 리벳
  2. ② 용접
  3. ③ 접어 잇기
  4. ④ 기계적 이음
정답 확인

정답 ②

17번
AW240, 정격 사용률이 50%인 용접기를 사용하여 200A로 용접할 때 이 용접기의 허용 사용률은?
  1. ① 54%
  2. ② 60%
  3. ③ 72%
  4. ④ 120%
정답 확인

정답 ③

18번
다음 중 언더컷의 원인이 아닌 것은?
  1. ① 전류가 너무 높을 때
  2. ② 아크 길이가 짧을 때
  3. ③ 용접 속도가 적당하지 않을 때
  4. ④ 용접봉 유지 각도가 부적당할 때
정답 확인

정답 ②

19번
수축과 전류응력을 줄이기 위해 사용하는 용착법으로 그림 과 같은 용착법은?
초음파비파괴검사산업기사 2020년 1회 19번 문제 그림
  1. ① 백스탭법
  2. ② 스킵법
  3. ③ 전진법
  4. ④ 대칭법
정답 확인

정답 ④

20번
다음 고류 아크 용접기 중 가변 저항의 변화로 용집 전류를 조정하며 조작이 간단하고 원격 제어가 가능한 용접기는?
  1. ① 텝 전환형 용접기
  2. ② 가동 철심형 용접기
  3. ③ 가동 코일형 용접기
  4. ④ 가포화 리액터형 용접기
정답 확인

정답 ④

21번
음파 속도가 6000m/s이고 두께가 10mm인 재료의 공진 주 파수는?
  1. ① 0.3MHz
  2. ② 0.5MHz
  3. ③ 5MHz
  4. ④ 10MHz
정답 확인

정답 ①

22번
6인치 두께의 알루미늄판에 표면으로부터 3인치 깊이에 표 면과 평행하게 큰 결함이 놓여 있다면 어떤 탐상법으로 결 함이 가장 잘 검출될 수 있는가?
  1. ① 수직 탐상법
  2. ② 판파 탐상법
  3. ③ 표면과 탐상법
  4. ④ 경사각 탐상법
정답 확인

정답 ①

23번
어떤 재질에서 음파의 속도가 6000m/s이고 주파수가 2MHz 일 때 이 음파의 파장은?
  1. ① 1.2mm
  2. ② 3mm
  3. ③ 12mm
  4. ④ 30mm
정답 확인

정답 ②

24번
수침법으로 강(steel)과 알루미늄(aluminium)을 탐상할 때, 알루미늄과 비교했을 때 강에서 횡파의 굴절각은?
  1. ① 알루미늄에서보다 작다.
  2. ② 알루미늄에서보다 크다.
  3. ③ 알루미늄에서와 같다.
  4. ④ 입사각에 따라 다르다.
정답 확인

정답 ②

25번
종파를 사용하여 두 재료를 수직 초음파검사할 때, 재료의 경계면에서 음압반사율이 가장 높은것끼리 짝지은 것은?
  1. ① 물-알루미늄
  2. ② 아크린-물
  3. ③ 아크릴-기름
  4. ④ 기름-물
정답 확인

정답 ①

26번
10Q20N 수직탐촉자를 이용하여 측정한 두께 35mm의 시험 체의 건전부 제1저면 에코와 제2저면 에코의 크기가 각각 HB1=25dB, HB2=20dB일 때 감쇠계수 a[dB/mm]는 얼마인 가? (단, 반사 및 확산에 의한 손실은 무시할 정도로 작다.)
  1. ① 0.071
  2. ② 0.14
  3. ③ 0.64
  4. ④ 2.5
정답 확인

정답 ①

27번
초음파탐상시험의 원리에서 시험방법의 적용예에 대해 기술 한 것으로 올바른 것은?
  1. ① 강판의 라미네이션 탐상에는 주로 경사각탐상이 이용된 다.
  2. ② 강의 맞대기용접부 탐상에는 주로 수직탐상이 이용된다.
  3. ③ 모서리 이음이나 T이음 등의 용접부에서 수직탐상이 유 효한 경우에는 그것을 병용한다.
  4. ④ 파이프 등의 내면의 부식량 계측에는 스트레인 계측이 이용된다.
정답 확인

정답 ③

28번
강판의 두께 100mm를 왕복 전파하는 초음파(종파)의 전파 시간은? (단, 강재중의 종파속도는 5900m/s로 한다.)
  1. ① 약 1만분의 3초
  2. ② 약 100만분의 30초
  3. ③ 약 3초
  4. ④ 약 3분
정답 확인

정답 ②

29번
광대역 탐촉자에 대한 설명으로 바른 것은?
  1. ① 에코의 지속시간은 통상의 탐촉자에 비해 길게 된다.
  2. ② 에코의 주파수 범위가 넓다.
  3. ③ 근거리 분해능이 나빠진다.
  4. ④ 에코의 폭이 매우 넓다.
정답 확인

정답 ②

30번
압전 소자재료 중에서 초음파의 송신 효율이 가장 좋은 재 료는?
  1. ① Lithium sulfate
  2. ② Quartz
  3. ③ Barium titanate
  4. ④ silver oxide
정답 확인

정답 ③

31번
강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 탐상 시험 시 사용하는 경사각탐촉자의 입사점과 굴절각을 조정 및 점검하는 시기는?
  1. ① 작업개시 시 및 작업시간 4시간 이내마다
  2. ② 작업개시 시 및 작업시간 8시간 이내마다
  3. ③ 작업종료 시 및 작업시간 10시간 이내마다
  4. ④ 작업종료 시 및 작업시간 12시간 이내마다
정답 확인

정답 ①

32번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec,V Art.4)에 따라 직접 접촉법에 의한 초음파탐상 시 교정시험 편과 시험체 표면과의 온도 차이는 얼마까지 허용되는가?
  1. ① 8℃
  2. ② 10℃
  3. ③ 14℃
  4. ④ 18℃
정답 확인

정답 ③

33번
강 용접부의 초음파탐상 시험방법(KS B 0896)에 의하여 평 판 맞대기 이음 용접부의 경사각 탐상 중 관두께가 40mm 를 초과하고 60mm 이하인 재료에 대한 초음파탐상방법으 로 옳은 것은?
  1. ① 굴절각 45°를 사용하여 한면 양쪽에서 탐상한다.
  2. ② 굴절각 60° 또는 70°를 사용하여 양면 한쪽에서 탐상한 다.
  3. ③ 굴절각 45°를 사용하여 양면 한쪽에서 탐상한다.
  4. ④ 굴절각 60° 또는 70°를 사용하여 한면 양쪽에서 탐상한 다.
정답 확인

정답 ④

34번
강 용접부의 초음파탐상 시험방법(KS B 0536)에서 초음파 의 음속이 6000m/s이고 초음파가 재료 속을 왕복하는 시간 이 1×10-4초 일 때 측정물의 두께는?
  1. ① 10cm
  2. ② 20cm
  3. ③ 30cm
  4. ④ 60cm
정답 확인

정답 ③

35번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec,V Art.23 SA-577)에서 초음파탐상시험의 교정을 위해 사용되 는 교정노치의 깊이와 최소길이는?
  1. ① 강판두께의 3% 깊이, 최소길이 12.5mm
  2. ② 강판두께의 3% 깊이, 최소길이 25mm
  3. ③ 강판두께의 5% 깊이, 최소길이 12.5mm
  4. ④ 강판두께의 5% 깊이, 최소길이 25mm
정답 확인

정답 ②

36번
강 용접부의 초음파탐상 시험방법(KS B 0896)에서 규정한 5MHz 경사각탐촉자의 원거리 분해능은 얼마 이하이어야 하 는가?
  1. ① 2mm 이하
  2. ② 3mm 이하
  3. ③ 5mm 이하
  4. ④ 9mm 이하
정답 확인

정답 ③

37번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec,V Art.4)에서 규정하고 있는 초음파탐상장치는 교정된 스크린 (sereen) 높이의 20~100%에서 전스크린 높이의 몇 % 이내 의 스크린 높이 직선성을 나타낼 수 있어야 하는가?
  1. ① ±5%
  2. ② ±%
  3. ③ ±10%
  4. ④ ±8%
정답 확인

정답 ①

38번
강 용접부의 초음파탐상 시험방법(KS B 0896)에서는 경사 각 탐촉자와 성능 점검주기를 규정하고 있다. 요구되는 점 검주기가 제일 짧은 것은?
  1. ① 탐상감도
  2. ② 원거리 분해능
  3. ③ 불감대
  4. ④ 빔 중심축의 치우침
정답 확인

정답 ①

39번
금속 재료의 펄스 반사법에 따른 초음파탐상시험 방법 통칙 (KS B 0817)에 따른 초음파 탐상장치의 점검 종류가 아닌 것은?
  1. ① 일상 점검
  2. ② 수리 점검
  3. ③ 정기 점검
  4. ④ 특별 점검
정답 확인

정답 ②

40번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec,V Art.4)에 따라 수직탐상 할 때 설정하는 거리진폭교정곡선의 절차에 대한 설명으로 틀린 것은?
  1. ① 기본 교정시험편의 구멍에서 나오는 진폭 중 가장 높은 지점을 찾는다.
  2. ② 가장 높은 진폭이 나오는 구멍에서 최대 응답을 주는 위 치에 탐촉자를 위치시킨다.
  3. ③ 전스크린 높이의 80%가 되도록 감도를 조종한다.
  4. ④ 가장 높은 지점의 지시값과 다른 한 구멍 최대 지시값의 1/2되는 부분을 스크린에 표시선으로 연결한다.
정답 확인

정답 ④

42번
A 스캔 장비의 스크린에서 지면반사파의 강도(음압)를 나타 내는 것은?
  1. ① 반사파의 폭
  2. ② 반사파의 위치
  3. ③ 반사파의 거리
  4. ④ 반사파의 높이
정답 확인

정답 ④

43번
대부분의 초음파탐상시험에서 펄스반사식 초음파탐상기에 사용되는 표시방법은?
  1. ① 자동판독장치
  2. ② B-스캔 표시
  3. ③ A-스캔 표시
  4. ④ C-스캔 표시
정답 확인

정답 ③

44번
다음 중 결함 크기 추정법이 아닌 것은?
  1. ① 6dB Drop법
  2. ② Sound Velocity Envelope 이용법
  3. ③ DGS(AVG) 선도 이용법
  4. ④ DAC 곡선 이용법
정답 확인

정답 ②

45번
초음파탐상시험 중 나타나는 결함의 종류에 따른 파형 표시 에 대한 설명으로 틀린 것은?
  1. ① 라미네이션은 다중에코가 생기고 에코가 등간격으로 여 러 개 나오는 경우가 많다.
  2. ② 산재하는 블로우홀은 에코높이가 높고, 폭이 넓은 것이 특징이다.
  3. ③ 비금속개재물에 의해 얻어진 에코는 일반적으로 저면 에 코도 동시에 나타난다.
  4. ④ 표면에코와 저면에코의 사이에 에코가 나타나면 라미네 이션이나 비금속개재물의 내부균열이라 생각할 수 있다.
정답 확인

정답 ②

46번
탐촉자의 주파수 선정에 대한 설명 중 맞는 것은?
  1. ① 탐상면에 가까운 결함을 검출할 때는 낮은 주파수가 좋 다.
  2. ② 감쇠가 큰 재료에서는 높은 주파수가 좋다.
  3. ③ 입자가 큰 재료에서는 높은 주파수가 좋다.
  4. ④ 작은 결함까지 검출할 때는 높은 주파수가 좋다.
정답 확인

정답 ④

47번
용접부를 경사각 탐촉자로 검사 시 입사점으로부터 탐촉자 앞쪽 끝부분까지의 길이를 무엇이라 하는가?
  1. ① 진동자 유효길이
  2. ② 접근한계길이
  3. ③ 접속거리
  4. ④ 흡음재 길이
정답 확인

정답 ②

48번
거리를 횡축으로 하고 증폭(Gain)을 중축으로 하고, 탐촉자 로부터의 거리가 다양하고 직경도 다양한 평저공과 같은 작 은 반사원의 에코를 다양한 거리에 있는 저면에코와 같은 큰 반사원과 비교하여 그 차이로 결함의 크기를 추정하는 방법은?
  1. ① DAC 선도
  2. ② DGS 선도
  3. ③ ASTM 선도
  4. ④ H&D 선도
정답 확인

정답 ②

49번
황동에 대한 음향 임피던스는 얼마인가? (단, 황동의 밀도는 8400kg/m3, 황동의 음파속도는 4400m/s이다.)
  1. ① 37×106kg/(m2ㆍs)
  2. ② 17×106kg/(m2ㆍs)
  3. ③ 37×108kg/(m2ㆍs)
  4. ④ 17×108kg/(m2ㆍs)
정답 확인

정답 ①

50번
탐촉자의 이동거리를 사용하여 결함높이를 측정하는 일반적 인 방법이 아닌 것은?
  1. ① 3dB drop법
  2. ② 6dB drop법
  3. ③ 10dB drop법
  4. ④ 20dB drop법
정답 확인

정답 ①

51번
초음파 탐촉자에서의 빔의 퍼짐은 주로 무엇에 좌우되는가?
  1. ① 탐상방법
  2. ② 펄스의 길이
  3. ③ 주파수 및 진동자 크기
  4. ④ 내마모판(wear plate)의 두께
정답 확인

정답 ③

52번
초음파탐상검사 시 CRT의 수평축에서 특정구역의 결함에코 만을 나타내기 위해 설정하는 것은?
  1. ① DAC회로
  2. ② 리색션
  3. ③ 게인(gain)
  4. ④ 게이트
정답 확인

정답 ④

53번
초음파 시험을 위해 2개의 송수신 탐촉자를 사용하여 초음 파 감쇠정도를 판단하고 결함을 탐지하는 초음파 검사법의 종류는?
  1. ① 수침법
  2. ② 반사법
  3. ③ 투과법
  4. ④ 간접법
정답 확인

정답 ③

54번

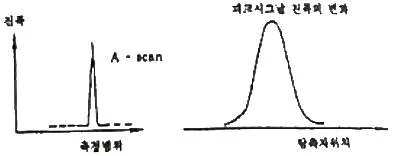

아래 그림과 같이 A-scope에서 하나의 날카로운 형태의 에 코를 나타내고, 탐촉자를 움직일 때에 진폭이 최대값을 중 심으로 부드러운 곡선 모양으로 나타낼 때에 결함의 종류로 가능한 것은?
초음파비파괴검사산업기사 2020년 1회 54번 문제 그림
  1. ① 단일 점상 결함
  2. ② 크고 평활한 반사체
  3. ③ 크고 불규칙한 반사체
  4. ④ 복수 결함
정답 확인

정답 ①

55번
초음파 에코의 진폭이 스크린 높이의 30%에서 게인을 조절 하여 스크린 높이의 60%가 되었다. 이 때 변화한 게인은 얼마인가?
  1. ① 3dB
  2. ② 6dB
  3. ③ 20dB
  4. ④ 30dB
정답 확인

정답 ②

56번
집속형 수직탐촉자에 대한 최대 장점으로 옳은 것은?
  1. ① 파형변이(mode conversion)가 일어나기 쉽다.
  2. ② 초음파 빔이 탐상면으로부터 어느 일정한 거리에 집속되 기 때문에 거리분해능이 우수하다.
  3. ③ 특히 고온에서의 사용이 가능하다.
  4. ④ 파형변이(mode convcrsion)의 영향을 받기 쉬우며 수신 효율이 우수하다.
정답 확인

정답 ②

57번
초음파검사 탐상기의 감도조정과 분해능의 측정에 사용되는 시험편으로서 Ø1. Ø2. Ø4, Ø8 구멍을 가진 것은?
  1. ① STB A1 시험편
  2. ② STB-A2 시험편
  3. ③ STB-A3 시험편
  4. ④ STB-G 시험편
정답 확인

정답 ②

58번
다음 중 초음파탐상검사 시 고려해야 할 사항으로 적합하지 않은 것은?
  1. ① 시험체의 형상
  2. ② 시험체의 재질
  3. ③ 시험체의 치수
  4. ④ 시험체의 조도
정답 확인

정답 ④

59번
접촉매질 선정 시 고려할 사항이 아닌 것은?
  1. ① 피검체의 표면조건
  2. ② 피검체의 온도
  3. ③ 피검체의 크기
  4. ④ 피검체와 접촉매질간의 화학반응
정답 확인

정답 ③

60번
국제용접협회(Ⅱw)에서 제안되어 ISO에서 사용되는 시험편 으로서 탐상장치의 조정에 주로 사용되는 시험편은 어느 것 인가?
  1. ① STB A1 시험편
  2. ② STB-A2 시험편
  3. ③ STB-A3 시험편
  4. ④ STB-G 시험편 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
