초음파비파괴검사산업기사 2019년 1회 기출문제

2019-03-03 시행 · 59문항

이 회차 문제 풀기 →
1번
자분탐상시험법에서 자력선의 성질에 설명한 것 중 옳은 것 은?
  1. ① 자력선의 간력이 촘촘할수록 자계의 세기가 세다.
  2. ② 자력선의 방향은 자계방향과 수직이다.
  3. ③ 자력선의 간격이 촘촘할수록 자계의 세기가 약하다.
  4. ④ 자력선은 도중에 나누어지며 2개의 자력선이 서로 만난 다.
정답 확인

정답 ①

2번
비파괴검사의 필요성으로 보기 어려운 것은?
  1. ① 제작공정 과정을 개선
  2. ② 제작공정 중 불량을 제거
  3. ③ 구조물의 파괴를 미연에 방지
  4. ④ 결함이 검출되지 않는 무결함 제품을 생산
정답 확인

정답 ④

3번
용접부의 내부 블로홀(기공)을 검출하는데 가장 적합한 검사 방법은?
  1. ① 방사선투과검사
  2. ② 와전류탐상검사
  3. ③ 침투탐상검사
  4. ④ 자분탐상검사
정답 확인

정답 ①

4번
와전류탐상시험에서 시험주파수 선정 시 고려해야 할 요소와 가장 거리가 먼 것은?
  1. ① 표피 효과
  2. ② 프로브의 형태
  3. ③ 프로브의 속도
  4. ④ 코일임피던스 특성
정답 확인

정답 ②

5번
인간의 가청범위를 넘는 주파수를 초음파라 할 때 약 몇 kHz 이상의 주파수를 초음파라 하는가?
  1. ① 20
  2. ② 200
  3. ③ 1000
  4. ④ 2000
정답 확인

정답 ①

6번
다음 중 베어링 합금으로 사용되는 베빗메탈(babbit metal)의 합금 성분이 아닌 것은?
  1. ① Sn
  2. ② Pb
  3. ③ Sb
  4. ④ Cu
정답 확인

정답 ②

7번
분말야금(powdwe metallurgy)법에 대한 설명으로 틀린 것 은?
  1. ① 다공질 금속재료를 만들 수 있다.
  2. ② 제조과정에서 용융점까지 온도를 상승시켜야 한다.
  3. ③ 최종제품의 형상으로 제조가 가능하여 절삭가공이 거의 필요 없다.
  4. ④ 용해법으로 만들 수 없는 합금을 만들 수 있고 편석, 결 정립 조대화의 문제점이 적다.
정답 확인

정답 ②

8번
강에 합금원소를 첨가하면 나타나는 효과가 아닌 것은?
  1. ① 소성가공성을 감소시킨다.
  2. ② 합금원소에 의해 기지를 강화한다.
  3. ③ 결정립의 미세화에 따른 강인성을 향상시킨다.
  4. ④ 변태속도의 변화에 따른 열처리 효과를 향상시킨다.
정답 확인

정답 ①

9번
철광석을 용광로 내에서 코크스로 환원시켜 제련시킨 것은?
  1. ① 순철
  2. ② 강철
  3. ③ 선철
  4. ④ 탄소강
정답 확인

정답 ③

10번
초저온용으로 사용할 수 없는 재료는?
  1. ① Al합금
  2. ② 순 Cu
  3. ③ 저탄소강
  4. ④ 18-8 스테인리스강
정답 확인

정답 ③

11번
조성이 Al-Cu-Mg-Mn 이며, 고강도 Al합금에 해당되는 것 은?
  1. ① 실루민(Silumin)
  2. ② 문쯔메탈(Muntz metal)
  3. ③ 두랄루민(Duralumin)
  4. ④ 하이드로날륨(Hydronalium)
정답 확인

정답 ③

12번
탄소강은 보통 200~300℃에서 연신율과 단면 수축률이 상 온보다 저하되어 단단하고 깨지기 쉬운 상태가 되는데, 이 와 관련된 것은?
  1. ① 청열취성
  2. ② 상온취성
  3. ③ 고온취성
  4. ④ 저온취성
정답 확인

정답 ①

13번
다음 중 체심입방격자(BCC)의 결정구조를 갖는 금속은?
  1. ① Ag
  2. ② Ni
  3. ③ Cr
  4. ④ Al
정답 확인

정답 ③

14번
열간가공(hot working)에 대한 설명으로 틀린 것은?
  1. ① 방향성 있는 주조조직이 제거된다.
  2. ② 재결정온도 이하에서 처리하는 가공방법이다.
  3. ③ 합금원소의 확산으로 재질의 균일화가 가능하다.
  4. ④ 가공완료온도가 너무 높으면 결정입자가 조대하게 된다.
정답 확인

정답 ②

15번
구상흑연주철의 흑연구상화제가 아닌 것은?
  1. ① Mo계 합금
  2. ② Mg계 합금
  3. ③ Ca계 합금
  4. ④ 회토류 원소계 합금
정답 확인

정답 ①

16번
피복 아크 용접에서 용접전류 200A, 아크 전압 25V, 용접속 도 15cm/min 일 때 용접입열은 몇 J/cm 인가?
  1. ① 800
  2. ② 1250
  3. ③ 7200
  4. ④ 20000
정답 확인

정답 ④

17번
피복 아크 용접에서 피복제의 역할이 아닌 것은?
  1. ① 아크를 안정시킨다.
  2. ② 전기 절연 작용을 한다.
  3. ③ 스패터의 발생을 많게 한다.
  4. ④ 용착금속의 냉각속도를 느리게 한다.
정답 확인

정답 ③

18번
용접 후 일어나는 용접변형을 교정하는 방법이 아닌 것은?
  1. ① 노 내 풀림법
  2. ② 박판에 대한 점 수축법
  3. ③ 가열 후 해머링하는 방법
  4. ④ 절단에 의하여 성형하고 재용접하는 방법
정답 확인

정답 ①

19번
각 층마다 전체의 길이를 용접하면서 쌓아올리는 용착법은?
  1. ① 전진법
  2. ② 후퇴법
  3. ③ 스킵법
  4. ④ 빌드업법
정답 확인

정답 ④

20번
TIG 용접에 사용되는 전극의 조건으로 틀린 것은?
  1. ① 고용융점의 금속
  2. ② 열전도성이 좋은 금속
  3. ③ 전기 저항률이 많은 금속
  4. ④ 전자 방출이 잘되는 금속
정답 확인

정답 ③

21번
초음파 탐상장치를 사용하기 전에 탐상기기가 정상인지의 여부만을 점검할 목적으로 사용하는 점검방법은?
  1. ① 특별점검
  2. ② 일상점검
  3. ③ 정기점검
  4. ④ 교정점검
정답 확인

정답 ②

22번
종파에 대한 섬령 중 잘못된 것은?
  1. ① 파를 전달하는 입자의 진동방향과 파의 진행방향이 평행 하다.
  2. ② 음파의 종파는 액체 내에서 존재하지 않는다.
  3. ③ 음파의 종파는 동일한 주파수에서 횡파보다 파장이 길 다.
  4. ④ 음파의 종파는 횡파보다 속도가 빠르다.
정답 확인

정답 ②

23번
주파수 5MHz, 진동자 직경 12mm의 탐촉자로 강재를 검사 할 때 초음파 빔의 지향각은? (단, 강재에서의 음속은 6000m/s 이다.)
  1. ① 약 7°
  2. ② 약 20°
  3. ③ 약 25°
  4. ④ 약 35°
정답 확인

정답 ①

24번
초음파 압전소자의 종류 중에서 수신효율이 가장 우수하나, 물에 잘 녹아서 물에서 사용할 때 방수처리가 필요한 것은?
  1. ① 수정
  2. ② 티탄산바륨
  3. ③ 황산리튬
  4. ④ 니오비움산납
정답 확인

정답 ③

25번
초음파탐상시험에서 데이터의 신뢰성을 확보하기 위한 항목 과 가장 거리가 먼 것은?
  1. ① 결함평가의 정량화
  2. ② 시간적 재현성의 확보
  3. ③ 제조공정의 자동화
  4. ④ 기기의 성능관리
정답 확인

정답 ③

26번
어떤 제품을 초음파 탐상한 결과 CRT상에 높이가 낮은 지 시가 아주 많이 나타나게 되었다. 이와 같은 지시의 주된 원인이 되는 것은?
  1. ① 균열의 발생
  2. ② 결정입자의 조대화
  3. ③ 균일한 접촉매질의 사용
  4. ④ 미세한 입자로 된 재질 때문
정답 확인

정답 ②

27번
검사대상물에서 불합격으로 분류되는 결함지시가 FSH(Full Screen Height) 60% 수준에서 탐상감도가 55dB라면, 이를 80%에 맞추기 위해서 탐상감도는 얼마로 조정하여야 하는 가?
  1. ① 50 dB
  2. ② 52.5 dB
  3. ③ 57.5 dB
  4. ④ 60 dB
정답 확인

정답 ③

28번
초음파탐상 시험을 할 때 재질의 구성이 완전하게 균일하지 않기 때문에 생기는 현상은?
  1. ① 산란
  2. ② 회전
  3. ③ 병진
  4. ④ 집중
정답 확인

정답 ①

29번
빔 분산각 θ가 원형진동자의 직경파 파장의 변화에 따라 감 소되는 것을 적절히 나타낸 것은?
  1. ① 직경 D가 작을수록, 파장 λ가 작을수록 분산각 θ는 작 아진다.
  2. ② 직경 D가 클수록, 파장 λ가 클수록 분산각 θ는 작아진 다.
  3. ③ 직경 D가 클수록, 파장 λ가 작을수록 분산각 θ는 작아 진다.
  4. ④ 직경 D가 작을수록, 파장 λ가 클수록 분산각 θ는 작아 진다.
정답 확인

정답 ③

30번
탐촉자 압전소자 중 분해능이 가장 좋은 진동자는?
  1. ① 수정
  2. ② 황산리튬
  3. ③ 티탄산바륨
  4. ④ 니오비움산납
정답 확인

정답 ④

31번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.23 SA-435)에서 수직빔으로 2인치 두께를 갖는 강판을 검사할 때, 전체 저면반사의 손실을 일으키는 불연 속부의 지름이 2인치인 경우의 평가는?
  1. ① 합격이다.
  2. ② 불합격이다.
  3. ③ 시험편 방식으로 재검사한다.
  4. ④ 저면반사 손실은 합부판정 기준이 아니다.
정답 확인

정답 ①

32번
강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 곡률 반지름 150mm 의 원둘레 이음 용접부를 경사각 탐상하고 자 한다. 이때 사용되는 대비 시험편(RB-A6)의 곡률 반지름 과 그 살두께의 범위로 옳은 것은?
  1. ① 시험체 곡률반지름의 1.0배 이상 1.8배 이내
  2. ② 시험체 곡률반지름의 1/2배 이상 1.5배 이내
  3. ③ 시험체 살두께의 1/2배 이상 1.5배 이내
  4. ④ 시험체 살두께의 2/3배 이상 1.5배 이내
정답 확인

정답 ④

33번
초음파탐상장치의 성능 측정방법(KS B 0534)에서 분해능 시험편으로 사용하지 않는 것은?
  1. ① RB-RA
  2. ② RB-RB
  3. ③ RB-RC
  4. ④ RB-RE
정답 확인

정답 ④

34번
강 용접부의 초음파탐상 시험방법(KS B 0896)에서 시험체 의 곡률반지름이 300mm일 경우 에코 높이 구분선의 작성 과 탐상감도의 조정용 시험편은 어느 것인가?
  1. ① A3형계 STB
  2. ② RB-A6
  3. ③ RB-A8
  4. ④ RB-4
정답 확인

정답 ④

35번
강 용접부의 초음파탐상 시험방법(KS B 0896)에서 RB-A6 시험편 제작 시 곡률의 반지름은 시험체 곡률 반지름의 몇 배인가?
  1. ① 9/10 배
  2. ② 3/2 배
  3. ③ 9/10 배 이상 3/2 배 이하
  4. ④ 2/3 배 이상 3/2 배 이하
정답 확인

정답 ③

36번
초음파탐상 시험용 표준시험편(KS B 0831)에서 주된 사용 목적이 수직탐촉자의 특성을 측정하는 표준시험편은?
  1. ① STB-G
  2. ② STB-N1
  3. ③ STB-A1
  4. ④ STB-A3
정답 확인

정답 ①

38번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 용접부에 대한 검사 시 시험편의 곡률반지름이 100mm 일 때, 사용할 수 있는 보정 블록의 곡률 반지름으 로 옳은 것은?
  1. ① 80 mm
  2. ② 120 mm
  3. ③ 200 mm
  4. ④ 250 mm
정답 확인

정답 ②

39번
보일러 및 압력용기의 재료에 대한 초음파탐상 검사(ASME Sec.V Art.5)에 의해 탐상장치를 교정할 때 스크린높이 직선 성은 전체 스크린 높이의 몇 % 이내여야 하는가?
  1. ① 1%
  2. ② 2%
  3. ③ 5%
  4. ④ 10%
정답 확인

정답 ③

40번
금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙 (KS B 0817)에서 초음파탐상시험 시 원칙적으로 사용하지 않는 것은?
  1. ① 리젝션
  2. ② 게이트
  3. ③ 접촉매질
  4. ④ 시험편
정답 확인

정답 ①

41번

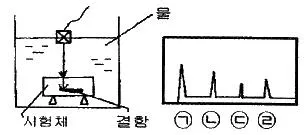

다음과 같이 수침법으로 시험체를 검사하여 그림과 같은 탐 상도형이 CRT 에 나타났다. 시험체 내부결함의 반사지시는 CRT 상에서 어느 것인가?
초음파비파괴검사산업기사 2019년 1회 41번 문제 그림
  1. ① ㉠
  2. ② ㉡
  3. ③ ㉢
  4. ④ ㉣
정답 확인

정답 ③

42번
그림과 같은 스펙트럼을 갖는 초음파 탐촉자의 중심 주파수 값(fc)은 얼마인가? (단, fa = 4.4 MHz, fb = 9.4 MHz 이 다.)
초음파비파괴검사산업기사 2019년 1회 42번 문제 그림
  1. ① 4.6 MHz
  2. ② 6.9 MHz
  3. ③ 8.6 MHz
  4. ④ 10.2 MHz
정답 확인

정답 ②

43번
A-주사법에서 CRT의 수직감도 축에 공급되는 전압을 조정 하는 장치는?
  1. ① 스위프발생기
  2. ② 펄스발생기
  3. ③ 증폭기회로
  4. ④ 시간회로
정답 확인

정답 ③

44번
동일한 크기의 결함이 있는 경우, 초음파탐상시험에 의하여 가장 발견하기 쉬운 결함은?
  1. ① 시험재 내부에 있는 구(球)형의 결함
  2. ② 초음파의 진행방향에 평행인 흠
  3. ③ 초음파의 진행방향에 수직인 흠
  4. ④ 이종물질의 혼입
정답 확인

정답 ③

45번
재료의 음향이방성에 관한 설명으로 틀린 것은?
  1. ① 강재 중에 초음파의 음속이나 감쇠 등의 초음파 전파 특 성이 탐상 방향에 따라 다른 재료를 음향이방성을 갖는 재료라 부른다.
  2. ② 압연 강판과 같이 주 압연 방향과 이것에 직각인 방향 사이에 초음파 전파 특성이 현저히 다른 재료에는 음향 이방성에 대한 검정이 필요하다.
  3. ③ 음향이방성을 갖는 재료의 탐성에는 공칭굴절각이 70°인 탐촉자를 사용한다.
  4. ④ 음속비의 측정에 의해 음향이방성을 검정할 경우 음속비 가 1.02를 넘을 때 음향이방성이 있는 것으로 간주한다.
정답 확인

정답 ③

46번
판재의 횡파 경사각탐상으로 결함검출이 잘되지 않는 경우 의 결함 형태로 옳은 것은?
  1. ① 음파의 진행 방향에 수직인 균열
  2. ② 여러 방향으로 흩어져 있는 개재물
  3. ③ 표면에 평행하게 있는 균열
  4. ④ 연속적인 작은 기공
정답 확인

정답 ③

47번
전달손실에 의한 감도를 보정할 필요가 없는 것은?
  1. ① 시험체에 도장이 되어 있는 경우
  2. ② 접촉매질을 변경한 경우
  3. ③ 시험체에 부식이 생긴 경우
  4. ④ 탐상기의 배터리를 교환한 경우
정답 확인

정답 ④

48번
용접덧살을 제거하지 않은 오스테나이트계 스테인리스강 용 접부를 검사하기에 가장 좋은 탐촉자는?
  1. ① 횡파 수직탐촉자
  2. ② 횡파 경사각탐촉자
  3. ③ 종파 수직탐촉자
  4. ④ 종파 경사각탐촉자
정답 확인

정답 ④

49번
두께 100mm 인 V형 맞대기 용접부를 45° 경사각탐상을 할 때 화면상에 초음파 빔행정 길이가 140mm 인 지시가 나타 났다. 이 때 탐촉자의 입사점이 용접부의 중심선에서 100mm 떨어져 있다면 이 지시의 결함이 있는 위치는?
  1. ① 용접 루트부
  2. ② 용접 비드부
  3. ③ 용접 중앙부
  4. ④ 모재 표면부
정답 확인

정답 ①

50번
고체에서는 전파되나 액체에서는 전파되지 않아 시험체 내 부 결함 검출에 사용되는 초음파의 모드는?
  1. ① 종파
  2. ② 횡파
  3. ③ 판파
  4. ④ 수직파
정답 확인

정답 ②

51번
다음 중 진동자의 감도를 높이기 위한 방법으로 옳은 것은?
  1. ① 펄스폭이 작아야 한다.
  2. ② 펄스 지속시간이 짧아야 한다.
  3. ③ 대역폭을 크게 한다.
  4. ④ 펄스폭이 충분히 커야 한다.
정답 확인

정답 ④

52번
초음파 탐상장치의 각 구성 부분과 기능에 대한 설명으로 옳지 않은 것은?
  1. ① 소인회로 – 시간축 작동
  2. ② 수신부 – 증폭과 감도조정
  3. ③ 탐촉자 – 초음파의 발생과 수신
  4. ④ 송신부 – 측정범위의 조정
정답 확인

정답 ④

53번
다음의 압전 재료 중에서 송신 효율이 가장 좋은 것은?
  1. ① 수정(Quartz)
  2. ② 산화은(Silver Oxide)
  3. ③ 황산리튬(Lithium Sulfate)
  4. ④ 티탄산바륨(Barium Titanate)
정답 확인

정답 ④

54번
탐촉자 구성요소 중 초음파를 시험체에 경사지게 입사시키 는 역할을 하는 것은?
  1. ① 접전
  2. ② 쐐기
  3. ③ 흡음재
  4. ④ 댐핑재
정답 확인

정답 ②

55번
스크린 상에 높이가 낮은 지시파가 매우 많이 나타났을 때 (Hash 현상) 그 원인은 무엇으로 판단되는가?
  1. ① 균열
  2. ② 기공
  3. ③ 큰 개재물
  4. ④ 시험편 재질의 입자가 조대
정답 확인

정답 ④

56번
초음파탐촉자의 기본구성 중 댐핑재(damping material)에 관한 설명으로 옳지 않은 것은?
  1. ① 댐핑재는 진동자의 진동을 억제하는 역할을 한다.
  2. ② 댐핑재는 진동자로부터 발생된 초음파 중 후면으로 발생 된 음파에너지를 감쇠시킨다.
  3. ③ 댐핑재에 의한 댐핑정도가 높을수록 탐촉자에서 발생하 는 초음파의 펄스폭은 감소한다.
  4. ④ 댐핑재는 초음파탐촉자의 감도를 적절히 조절하기 위하 여 사용한다.
정답 확인

정답 ④

57번
황동에 대한 종파의 음향 임피던스는? (단, 황동의 밀도 : 8400 kg/m3, 종파의 속도 : 4400 m/sec, 횡파의 속도 : 2200 m/sec 이다.)
  1. ① 37 × 106 kg/m2·s
  2. ② 18 × 106 kg/m2·s
  3. ③ 37 × 107 kg/m2·s
  4. ④ 18 × 107 kg/m2·s
정답 확인

정답 ①

58번
초음파탐상기에서 송신펄스폭에 의해서 결함을 검출하지 못 하는 거리를 무엇이라 하는가?
  1. ① 분해능
  2. ② 불감대
  3. ③ 대역폭
  4. ④ 게이트폭
정답 확인

정답 ②

59번
단조품 초음파탐상검사의 시험편방식에 비교한 저면에코 방 식의 특징은?
  1. ① 검사결과의 상호 비교 한다.
  2. ② 탐상면의 거칠기에 대한 수정조작 불필요하다.
  3. ③ 탐상면의 곡률 영향이 있다.
  4. ④ 얻어지는 저면에코는 최소 B2 까지는 되어야 한다.
정답 확인

정답 ②

60번
다음 중 분할형 탐촉자에 관한 설명으로 옳은 것은?
  1. ① 진동자는 송신용과 수신용의 2개로 분할되어 있으므로 불감대는 짧다.
  2. ② 탐상면으로부터 먼 결함의 검출에 적합하다.
  3. ③ 2개의 진동자의 빔각도가 경사되어 있으므로 특정 탐상 영역 이외에서는 조합 탐상감도가 높아진다.
  4. ④ 탐상면에서 수직인 결함의 검출용에 가장 적합하다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
