전자계산기제어산업기사 2014년 1회 기출문제

2014-03-02 시행 · 76문항

이 회차 문제 풀기 →
1번
발진기에 대한 설명 중 옳지 않은 것은?
  1. ① 직류를 공급하여 교류를 얻어내는 회로를 말한다.
  2. ② 발진기는 부궤환(negative feedback)특성을 이용한다.
  3. ③ 정상적인 발진을 위해서는 Barkhausen의 발진조건을 만 족시켜야 한다.
  4. ④ 선택도 Q가 큰 동조회로를 사용할수록 주파수 안정도가 양호하다.
정답 확인

정답 ②

2번
다음과 같은 연산증폭기의 전압이득은? (단, Ri = 2[mΩ], Rf =1[mΩ] 이다.)
전자계산기제어산업기사 2014년 1회 2번 문제 그림
  1. ① 0.5
  2. ② -0.5
  3. ③ 2
  4. ④ -2
정답 확인

정답 ②

3번
부궤환 증폭기의 일반적인 특징에 대한 설명으로 옳지 않은 것은?
  1. ① 왜곡의 감소
  2. ② 잡음의 감소
  3. ③ 대역폭의 감소
  4. ④ 안정도의 감소
정답 확인

정답 ④

4번
트랜지스터를 증폭기로 사용할 때의 동작 영역으로 옳은 것 은?
  1. ① 차단영역
  2. ② 포화영역
  3. ③ 활성영역
  4. ④ 비포화영역
정답 확인

정답 ③

5번
다음 중 슬루율(slew rate)의 단위로 가장 적합한 것은?
  1. ① [A/μs]
  2. ② [W/μs]
  3. ③ [μW/μs]
  4. ④ [V/μs]
정답 확인

정답 ④

6번
다음 중 정현파 발진회로가 아닌 것은?
  1. ① 동조형 발진회로
  2. ② 콜피츠 발진회로
  3. ③ 이상형 RC 발진회로
  4. ④ 톱니파 발진회로
정답 확인

정답 ④

7번
다음 중 연산증폭기의 스위칭 특성에 가장 크게 영향을 주는 것은?
  1. ① 입·출력 임피던스
  2. ② 슬루 레이트
  3. ③ 출력 오프셋 전압
  4. ④ 동위상제거비(CMRR)
정답 확인

정답 ②

8번
전력증폭기의 직류 공급 전압은 15[V], 전류는 300[mA] 이 고, 효율은 80[%]일 때 부하에서의 출력 전력은?
  1. ① 3.6[W]
  2. ② 4.5[W]
  3. ③ 36[W]
  4. ④ 450[W]
정답 확인

정답 ①

9번
직렬 전류 궤환증폭기의 궤환신호 성분은?
  1. ① 전압(voltage)
  2. ② 전류(current)
  3. ③ 커패시터(capacitor)
  4. ④ 인덕터(inductor))
정답 확인

정답 ①

10번
다음 중 B급 push-pull 증폭회로의 장점으로 옳지 않은 것 은?
  1. ① Cross over 왜곡이 발생하지 않는다.
  2. ② 공급전원의 리플전압이 출력에 나타나지 않는다.
  3. ③ 출력파형의 일그러짐이 작다.
  4. ④ 출력 변압기의 철심이 자기 포화될 우려가 없다.
정답 확인

정답 ①

11번
다음 변조 방식 중 불연속변조방식은?
  1. ① AM
  2. ② FM
  3. ③ PCM
  4. ④ PM
정답 확인

정답 ③

12번
다음에서 피변조파 V = Vc(1+m cosωt) sinωt 이며, 반송파 의 진폭은 4[V], 변조도는 50[%]인 경우 직선 검파를 할 때 부하저항에 나타나는 신호파의 실효치 전압은 약 몇 [V] 인가? (단, 효율 η는 90[%]임)
전자계산기제어산업기사 2014년 1회 12번 문제 그림
  1. ① 0.37[V]
  2. ② 1.27[V]
  3. ③ 2.25[V]
  4. ④ 3.4[V]
정답 확인

정답 ②

13번
다음 중 신호레벨에 따라 펄스폭을 변화시키는 펄스변조 방 식은?
  1. ① PAM
  2. ② PWM
  3. ③ PPM
  4. ④ PCM
정답 확인

정답 ②

14번
궤환 발진기의 발진 조건에 대한 설명 중 옳지 않은 것은? (단, A는 증폭도, β는 궤환량이다.)
  1. ① 정궤환을 이용한다.
  2. ② A의 위상 변화는 180° 이다.
  3. ③ β의 위상 변화는 0° 이다.
  4. ④ 궤환 이득 Aβ = 1 이며, 위상 변화는 0° 이다.
정답 확인

정답 ③

15번
RC 결합 증폭기에서 주파수 대역폭을 1/2로 줄이면 증폭이 득은 약 얼마나 증가하는가?
  1. ① 1[dB]
  2. ② 3[dB]
  3. ③ 6[dB]
  4. ④ 10[dB]
정답 확인

정답 ③

16번

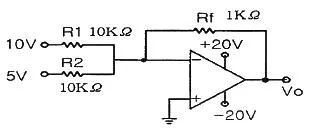

다음 그림의 회로에서 출력 전압은 얼마인가?
전자계산기제어산업기사 2014년 1회 16번 문제 그림
  1. ① -1.5[V]
  2. ② -5[V]
  3. ③ -10[V]
  4. ④ -15[V]
정답 확인

정답 ①

17번
PN 접합에서 역방향 전압이 5[V]에서 10[V]로 증가하면 공 핍층은 어떻게 되는가?
  1. ① 더 작아진다.
  2. ② 접합부위가 냉각된다.
  3. ③ 영향을 받지 않는다.
  4. ④ 더 커진다.
정답 확인

정답 ④

18번
시스템의 출력 펄스에서 오버슈트(overshoot)가 발생하는 이유는?
  1. ① 시스템의 하한 차단 주파수가 0 인 경우
  2. ② 시스템이 전역 대역폭을 가지고 있는 경우
  3. ③ 시스템이 고주파수의 고조파를 과도하게 강조할 경우
  4. ④ 시스템이 저주파수의 고조파를 과도하게 강조할 경우
정답 확인

정답 ③

19번
다음 중 전계 효과 트랜지스터(FET)에 대한 설명으로 적합 하지 않은 것은?
  1. ① 전압 제어용 소자이다.
  2. ② BJT보다 열적으로 안정하다.
  3. ③ BJT보다 잡음특성이 양호하다.
  4. ④ BJT보다 이득대역폭 적[G⦁B]이 크다.
정답 확인

정답 ④

20번
다음 중 진폭 변조와 비교한 주파수 변조의 특징이 아닌 것 은?
  1. ① S/N 비가 개선된다.
  2. ② 저접력 변조가 가능하다.
  3. ③ 타국으로부터 혼신 방해 정도가 경감된다.
  4. ④ 수신 전기장 세기의 강약에 영향을 많이 받는다.
정답 확인

정답 ④

21번
8진수 224를 2진수로 변환하면?
  1. ① 010010100
  2. ② 010010101
  3. ③ 010010110
  4. ④ 010010111
정답 확인

정답 ①

22번
Ring Counter Code는 몇 개의 bit를 사용하는가?
  1. ① 4
  2. ② 5
  3. ③ 7
  4. ④ 10
정답 확인

정답 ④

24번
다음 카운터의 상태수(MOD수)와 명칭은?
전자계산기제어산업기사 2014년 1회 24번 문제 그림
  1. ① MOD-16 리플 카운터
  2. ② MOD-8 동기식 카운터
  3. ③ MOD-6 존슨 카운터
  4. ④ MOD-3 링 카운터
정답 확인

정답 ③

25번
다음 논리식을 간단히 하면?
전자계산기제어산업기사 2014년 1회 25번 문제 그림
  1. ① NAND gate
  2. ② NOR gate
  3. ③ AND gate
  4. ④ OR gate
정답 확인

정답 ①

26번
다음 그림과 같은 회로에서 입력 값 A = 0101, B = 0011 일때 출력 Y의 값은?
전자계산기제어산업기사 2014년 1회 26번 문제 그림
  1. ① 0111
  2. ② 0110
  3. ③ 0001
  4. ④ 1001
정답 확인

정답 ②

27번
입출력장치 또는 A/D 변환 등에 주로 사용되는 코드는?
  1. ① 5421 코드
  2. ② BCD 코드
  3. ③ 3-초과 코드
  4. ④ 그레이 코드
정답 확인

정답 ④

28번
한 플립플롭의 출력이 다른 플립플롭을 구동시키는 계수기 는?
  1. ① 링 계수기
  2. ② 존슨 계수기
  3. ③ 트위스트링 계수기
  4. ④ 직렬 계수기
정답 확인

정답 ④

29번
다음 회로에 대한 설명으로 옳은 것은?
  1. ① 비동기식 업 카운터(up counter)이다.
  2. ② 직렬 입력 병렬 출력 레지스터이다.
  3. ③ 동기식 다운 카운터(down counter)이다.
  4. ④ Shift Register 이다.
정답 확인

정답 ①

30번
2진수 1100을 그레이 코드로 바르게 변환한 것은?
  1. ① 1001
  2. ② 1010
  3. ③ 1100
  4. ④ 0011
정답 확인

정답 ②

31번
3개의 입력과 2개의 출력을 가지는 회로이며 앞 디지트에 빌려준 1을 고려하여 뺄셈을 수행하는 것은?
  1. ① 디코더
  2. ② 인코더
  3. ③ 반감산기
  4. ④ 전감산기
정답 확인

정답 ④

33번
10진수 0.6875를 2진수로 변환할 때 옳은 것은?
  1. ① 0.1010
  2. ② 0.1101
  3. ③ 0.1011
  4. ④ 0.1111
정답 확인

정답 ③

34번
디코더에 대한 설명으로 옳지 않은 것은?
  1. ① 입력단에서 발생할 수 있는 서로 다른 패턴을 인식한다.
  2. ② n비트의 이진 정보는 2n 개의 서로 다른 정보를 바꿔준 다.
  3. ③ 플립플롭으로 구성된 순차회로이다.
  4. ④ 메모리 모듈의 어드레스를 표시하는 컴퓨터 인터페이스 에 사용된다.
정답 확인

정답 ③

35번
논리회로에서 propagation delay를 감소시키면 다음 어느 것이 증가하는가?
  1. ① 소비전력
  2. ② fan-out
  3. ③ 잡음
  4. ④ package 크기
정답 확인

정답 ①

36번
다음 회로의 동작은?
  1. ① 반감산기
  2. ② 반가산기
  3. ③ 전감산기
  4. ④ 전가산기
정답 확인

정답 ①

39번
가장 단순한 반가산기에 대한 설명으로 틀린 것은?
  1. ① 출력은 합과 자기올림수 2가지이다.
  2. ② 입력은 총 3가지이다.
  3. ③ 자리올림수는 AND 게이트를 사용한다.
  4. ④ 합은 EX-OR 게이트를 사용한다.
정답 확인

정답 ②

40번
범용 시프트레지스터의 기능이 아닌 것은?
  1. ① 오른쪽 시프트가 가능하다.
  2. ② 직렬 출력이 가능하다.
  3. ③ 병렬 입력이 가능하다.
  4. ④ 가산기로 사용할 수 있다.
정답 확인

정답 ④

41번
다음 센서 중 광 센서의 종류에 속하지 않는 것은?
  1. ① 광도전형 센서
  2. ② 초음파 센서
  3. ③ 접합형 센서
  4. ④ 복합 광 센서
정답 확인

정답 ②

42번
입출력 포트 중 I/O Mapped I/O 방식에 대한 설명이 아닌 것은?
  1. ① 고립형(lsolated) I/O 라고도 불린다.
  2. ② 뚜렷한 입출력 명령이 존재한다.
  3. ③ 기억 장치의 주소공간과 전혀 다른 입출력 포트를 갖는 다.
  4. ④ 하나의 읽기/쓰기 신호만이 필요하다.
정답 확인

정답 ④

43번
1011인 매크로 동작을 0101100인 마이크로 명령 주소로 변환하는 것은?
  1. ① mapping
  2. ② time-sharing
  3. ③ carry look ahead
  4. ④ multiprogramming
정답 확인

정답 ①

44번
인터럽트 발생시 복귀 주소(Return Address)가 기억되는 곳 은?
  1. ① Accumulator
  2. ② ALU
  3. ③ Vector
  4. ④ Stack
정답 확인

정답 ④

45번
LCD에 대한 설명으로 적절하지 못한 것은?
  1. ① LCD(Liquid Crystal Display, 액정디스플레이)는 문자나 숫자를 표시하는 장치이다.
  2. ② LCD 장치는 크게 문자형과 그래픽형으로 분류된다.
  3. ③ 그래픽형 LCD는 한글은 지원이 되지 않으나 그래픽을 자유롭게 표시할 수 있다.
  4. ④ LCD 모듈은 LCD 패널과 LCD 제어기로 구성된다.
정답 확인

정답 ③

46번
D/A 변환기의 구성 요소가 아닌 것은?
  1. ① 가산증폭기
  2. ② 레벨증폭기
  3. ③ 비교기
  4. ④ R-2R 리더기
정답 확인

정답 ③

47번
마이크로프로세서의 일반적인 명령어 설명으로 옳지 않은 것은?
  1. ① CMP : 비교
  2. ② SUB : 감산
  3. ③ ADD : 가산
  4. ④ AND : 논리합
정답 확인

정답 ④

48번
UART를 사용하여 데이터 전송 시 에러를 체크하는 방법이 아닌 것은?
  1. ① 패리티 에러
  2. ② 프레밍 에러
  3. ③ 타이밍 에러
  4. ④ 오버런 에러
정답 확인

정답 ③

49번
입출력 장치와 기억장치 간의 입출력 방식이 아닌 것은?
  1. ① 프로그램에 의한 입출력 방식
  2. ② 직렬 방식에 의한 입출력 방식
  3. ③ 인터럽트 처리에 의한 입출력 방식
  4. ④ 직접 메모리 액세스(DMA)에 의한 입출력 방식
정답 확인

정답 ②

50번
하나는 클록(SCL)이고 다른 하나는 데이터(SDA)를 위한 풀 업된 라인을 가진 인터페이스 방식은?
  1. ① I2C
  2. ② SPI
  3. ③ USART
  4. ④ USB
정답 확인

정답 ②

51번
다음은 매크로 프로세서와 어셈블러의 관계에서 수행되는 과정이다. 수행되는 순서로 옳은 것은?
전자계산기제어산업기사 2014년 1회 51번 문제 그림
  1. ① ㉠ → ㉡ → ㉢ → ㉣
  2. ② ㉠ → ㉡ → ㉣ → ㉢
  3. ③ ㉠ → ㉣ → ㉡ → ㉢
  4. ④ ㉡ → ㉠ → ㉣ → ㉢
정답 확인

정답 ③

52번
다음 중 보오레이트(boud rate)와 같은 의미인 것은?
  1. ① bps(bit per second)
  2. ② Hz
  3. ③ rpm(revolutions per minute)
  4. ④ blt frame
정답 확인

정답 ①

53번
다음과 같은 유횽의 주소 명령 방식은?
전자계산기제어산업기사 2014년 1회 53번 문제 그림
  1. ① 0-주소
  2. ② 1-주소
  3. ③ 2-주소
  4. ④ 3-주소
정답 확인

정답 ②

54번
비동기식 직렬 입/출력 인터페이스에 대한 설명으로 옳은 것은?
  1. ① 단위 데이터를 동일 시점에서 전송하는 방식이다.
  2. ② 변/복조 장치를 사용한 장거리 데이터 전송은 불가능하 다.
  3. ③ 단위 데이터 전후에 스타트신호와 스톱신호가 필요하다.
  4. ④ 고속 데이터 전송이 필요한 입/출력 장치의 인터페이스 에 적합하다.
정답 확인

정답 ③

55번
상태 레지스터의 내용을 점검하여 그 조건에 따라 프로그램 의 처리를 변경하고자 하는 JUMP나 BRANCH 명령에 사용 하는 방식으로 메모리를 적게 사용할 수 있는 번지지정방식 은?
  1. ① 즉시 번지지정방식(Immediate Address Mode)
  2. ② 인덱스 번지지정방식(Indexed Address Mode)
  3. ③ 상대 번지지정방식(Relative Address Mode)
  4. ④ 직접 번지지정방식(Direct Address Mode)
정답 확인

정답 ③

56번
다음 중 인터럽트가 발생할 상황이 아닌 것은?
  1. ① 정전
  2. ② 제한시간 초과(timing out)
  3. ③ 스택 오버플로우(stack overflow)
  4. ④ 사이클 스틸(cycle steal)
정답 확인

정답 ④

57번
일반적으로 원칩 마이크로프로세서에 내장되지 않는 것은?
  1. ① 보조기억장치
  2. ② RAM
  3. ③ ROM
  4. ④ I/O Interface
정답 확인

정답 ①

58번
일부분의 문자 또는 비트를 삭제하기 위해 필요한 연산은?
  1. ① EX-OR 연산
  2. ② OR 연산
  3. ③ 보수 연산
  4. ④ AND 연산
정답 확인

정답 ④

59번
다음 중 인터럽트의 우선순위가 가장 높은 것은?
  1. ① 프로그램의 오류
  2. ② 입력과 출력
  3. ③ 조작원의 인터럽트 지시
  4. ④ 정전이나 전원의 끊어짐
정답 확인

정답 ④

60번
A/D 변환기에서 입력 전압 전압 범위가 0~5V이고, 출력 비 트수가 8비트라면 이 A/D 변환기의 분해능은?
  1. ① 8
  2. ② 32
  3. ③ 40
  4. ④ 256
정답 확인

정답 ④

61번
어셈블리어에서 어떤 기호적 이름에 상수 값을 할당하는 명 령은?
  1. ① EQU
  2. ② EVEN
  3. ③ ORG
  4. ④ ASSUME
정답 확인

정답 ①

62번
원시 프로그램을 기계어 프로그램으로 번역하는 대신에 기 존의 고수준 컴파일러 언어로 전환하는 역할을 수행하는 것 은?
  1. ① Debugger
  2. ② Linker
  3. ③ Cross Compiler
  4. ④ Preprocessor
정답 확인

정답 ④

63번
C 언어에서 확장문자(Escape-Sequence)와 그 의미의 연결 이 옳지 않은 것은?
  1. ① ＼f : form feed
  2. ② ＼r : carriage return
  3. ③ ＼b : tab
  4. ④ ＼n : new line
정답 확인

정답 ③

64번
프로그램의 오류 수정 작업을 위하여 사용되는 것은?
  1. ① Debugger
  2. ② Linker
  3. ③ Loader
  4. ④ Array
정답 확인

정답 ①

65번
고급 언어로 작성된 프로그램을 구문 분석하여 파서에 의하 여 생성되는 결과물로서, 각각의 문장을 문법 구조에 따라 트리 형태로 구성한 것은?
  1. ① 구조 트리
  2. ② 중간 트리
  3. ③ 어휘 트리
  4. ④ 파스 트리
정답 확인

정답 ④

66번
C 언어에 반드시 포함되어야 하는 것은?
  1. ① 출력문
  2. ② main 함수
  3. ③ 주석문
  4. ④ 할당문
정답 확인

정답 ②

67번
기계어에 대한 설명으로 옳지 않은 것은?
  1. ① 2진수를 사용하여 데이터를 표현한다.
  2. ② 호환성이 없고 기계마다 언어가 다르다.
  3. ③ 프로그램의 실행속도가 빠르다.
  4. ④ 프로그램의 유지보수가 용이하다.
정답 확인

정답 ④

68번
C 언어에 대한 설명으로 거리가 먼 것은?
  1. ① 이식성이 높은 언어이다.
  2. ② 기계어에 해당한다.
  3. ③ 시스템 소프트웨어로 사용하기에 적합하다.
  4. ④ 다양한 연산자를 제공한다.
정답 확인

정답 ②

69번
C 언어의 데이터 형이 아닌 것은?
  1. ① integer
  2. ② long
  3. ③ char
  4. ④ double
정답 확인

정답 ①

70번
프로그램의 실행 과정 순서로 옳은 것은?
  1. ① 번역 프로그램 → 목적 프로그램 → 원시 프로그램
  2. ② 원시 프로그램 → 번역 프로그램 → 목적 프로그램
  3. ③ 목적 프로그램 → 원시 프로그램 → 번역 프로그램
  4. ④ 원시 프로그램 → 목적 프로그램 → 번역 프로그램
정답 확인

정답 ②

71번
BNF 표기법에서 선택을 의미하는 기호는?
  1. ① ::=
  2. ② ＜ ＞
  3. ③ { }
  4. ④ |
정답 확인

정답 ④

72번
어셈블러를 두 개의 Pass로 구성하는 주된 이유는?
  1. ① Pass 1, 2의 어셈블러 프로그램이 작아서 경제적이기 때 문에
  2. ② 기호를 정의하기 전에 사용할 수 있어 프로그램이 작성 이 용이하기 때문에
  3. ③ 한 개의 Pass만을 사용하면 프로그램의 크기가 증가하여 유지보수가 어렵기 때문에
  4. ④ 한 개의 Pass만을 사용하면 메모리가 많이 소요되기 때 문에
정답 확인

정답 ②

73번
예약어에 대한 설명으로 거리가 먼 것은?
  1. ① 프로그램의 신뢰성을 향상시켜 줄 수 있다.
  2. ② 모든 언어에서 예약어는 동일하다.
  3. ③ 프로그램에서 변수명으로 사용할 수 없다.
  4. ④ 번역 과정의 속도를 높여준다.
정답 확인

정답 ②

74번
어셈블리어에서 DOS나 BIOS 루틴을 부르기 위해 사용하는 명령은?
  1. ① REP
  2. ② INC
  3. ③ TITLE
  4. ④ INT
정답 확인

정답 ④

75번
어셈블리어에 대한 설명으로 옳지 않은 것은?
  1. ① 최적의 실행시간을 고려한 프로그램 작성이 가능하다.
  2. ② 오류 검증이 용이하며 호환성이 우수하다.
  3. ③ 기억장치의 제어가 가능하다.
  4. ④ 기호를 정하여 명령어와 데이터를 기술한다.
정답 확인

정답 ②

76번
어셈블리어에서 부호 변경에 사용되는 명령어는?
  1. ① ADC
  2. ② DEC
  3. ③ NEG
  4. ④ CBW
정답 확인

정답 ③

77번
C 언어에서 저장 클래스를 명시하지 않은 변수는 기본적으 로 어떤 변수로 간주되는가?
  1. ① local
  2. ② auto
  3. ③ exturn
  4. ④ global
정답 확인

정답 ②

78번
매크로 정의(Macro definition) 의상명령을 사용하여 매크로 정의를 할 경우, 맨 처음과 끝에 사용되는 명령어가 알맞게 짝지어진 것은?
  1. ① START, END
  2. ② MACRO, ENDM
  3. ③ CALL, RETURN
  4. ④ MACRO, STOP
정답 확인

정답 ②

79번
어셈블리어에서 라이브러리에 기억된 내용을 프로시저로 정 의하여 서브루틴으로 사용하는 것과 같이 사용할 수 있도록 그 내용을 현재의 프로그램 내에 포함시켜 주는 명령은?
  1. ① INCLUDE
  2. ② TITLE
  3. ③ EVEN
  4. ④ ORG
정답 확인

정답 ①

80번
C 언어에서 다음의 “scanf” 함수는 어떤 기능을 수행하는 가?
  1. ① 정수 입력
  2. ② 정수 출력
  3. ③ 문자 입력
  4. ④ 문자 출력 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2013년 2회 다음 회차2015년 1회

전자계산기제어산업기사의 다른 회차

2020년 1회
2020-06-06 · 76문항
2019년 1회
2019-03-03 · 77문항
2018년 1회
2018-03-04 · 78문항
2017년 1회
2017-03-05 · 75문항
2016년 1회
2016-03-06 · 72문항
2015년 1회
2015-03-08 · 76문항
2014년 1회
2014-03-02 · 76문항
2013년 2회
2013-09-28 · 75문항
2013년 1회
2013-03-10 · 71문항
2012년 2회
2012-09-15 · 73문항
2012년 1회
2012-03-04 · 72문항
2011년 2회
2011-10-02 · 73문항
2011년 1회
2011-03-20 · 77문항
2010년 1회
2010-05-09 · 77문항
2008년 1회
2008-09-07 · 96문항
