2번
직류 증폭기에서 온도 변화 등의 영향으로 인하여 출력이 변 동되는 현상은?
- ① 발진
- ② 초퍼
- ③ 증폭
- ④ 드리프트
정답 확인
정답 ④
전자계산기제어산업기사 2011년 2회 기출문제
2011-10-02 시행 · 73문항
이 회차 문제 풀기 →3번
저주파 전력증폭기의 출력측 기본파 전압이 50[V]이고, 제2 및 제3 고조파 전압이 각각 4[V]와 3[V]일 때 왜율은?
- ① 5[%]
- ② 10[%]
- ③ 15[%]
- ④ 20[%]
정답 확인
정답 ②
4번
다음 중 수정발진기의 특징에 대한 설명으로 적합하지 않은 것은?
- ① 수정진동자의 Q가 매우 높다.
- ② 주파수의 안정도가 아주 좋다.
- ③ 발진조건을 만족하는 리액턴스의 유도성이 되는 주파수 범위가 매우 넓다.
- ④ 발진주파수를 가변하기가 어려운 단점이 있다.
정답 확인
정답 ③
5번
베이스 접지(CB) 증폭회로에 대한 설명으로 적합하지 않은 것은?
- ① 입력임피던스가 낮다.
- ② 전류이득은 1보다 훨씬 크다.
- ③ 입력에 대한 출력은 동상이다.
- ④ 높은 주파수를 다루는 응용분야에 주로 사용된다.
정답 확인
정답 ②
7번
진폭변조(AM)에서 반송파 진폭이 20[V]이다. 25[V]의 진폭 을 가지는 신호파를 인가한 경우 변조도는?
- ① 0.65
- ② 0.8
- ③ 1.0
- ④ 1.25
정답 확인
정답 ④
8번
어떤 TR이 VCE=6[V]로 동작된다. 이 TR의 최대 정격 전력이 250[mV]이라면 견딜 수 있는 최대 컬렉터 전류는 약 몇 [mA]인가?
- ① 20[mA]
- ② 42[mA]
- ③ 51[mA]
- ④ 64[mA]
정답 확인
정답 ②
9번
다음의 연산증폭기회로에서 출력 전압 VO는?
- ① VO=K(V2-V1)
- ② VO=KV2-(K+1)V1
- ③ VO=(K+1)V2-KV1
- ④ VO=(K+1)(V2-V1)
정답 확인
정답 ①
10번
AM에서 1000[kHz]의 반송파가 35[kHz] 사인파에 의해 변 조될 때 상측파대 주파수는?
- ① 1000[kHz]
- ② 1035[kHz]
- ③ 1070[kHz]
- ④ 1124[kHz]
정답 확인
정답 ②
11번
다음 중 연산증폭기에 관한 설명으로 옳은 것은?
- ① 입력단자는 반전 입력(+)과 비반전 입력(-) 두 개가 있 다.
- ② 이상적인 연산증폭기의 주파수 대역폭은 매우 좁아 주파 수의 선택도가 매우 뛰어나다.
- ③ 이상적인 연산증폭기의 출력임피던스는 무한대의 값을 갖기 때문에 버퍼회로에 이용된다.
- ④ 연산증폭기는 선형 집적회로로 동작 전압이 낮고 신뢰도 가 매우 높다.
정답 확인
정답 ④
12번
디지털 변조가 아닌 것은?
- ① PM
- ② ASK
- ③ FSK
- ④ QAM
정답 확인
정답 ①
13번
푸시풀(push-pull) 증폭기의 설명으로 옳은 것은?
- ① B급이나 AB급으로 동작시킨다.
- ② 두 입력의 위상은 동상이어야 한다.
- ③ 공급 전압에 리플이 포함되어 있으면 부하에 나타난다.
- ④ 트랜지스터의 비선형 특성에서 오는 일그러짐이 증가한 다.
정답 확인
정답 ①
14번
RC 결합 증폭기에서 주파수 대역폭을 1/4로 줄이면 증폭이 득은 약 얼마나 증가하는가?
- ① 8[dB]
- ② 10[dB]
- ③ 12[dB]
- ④ 14[dB]
정답 확인
정답 ③
15번
무궤환 시 전압이득이 100인 증폭기에서 궤환률 0.09의 부 궤환을 걸었을 때 전압이득은?
- ① 1
- ② 9
- ③ 10
- ④ 50
정답 확인
정답 ③
16번
다음 부궤환 회로의 특징 중 옳은 것은?
- ① 궤환시 이득이 감소한다.
- ② 주파수 대역폭이 좁아진다.
- ③ 궤환시 왜율이 증가한다.
- ④ 궤환시 잡음이 증가한다.
정답 확인
정답 ①
17번
다음의 접합형 FET 회로에서 드레인 전류 ID=4[mA]일 때 드레인과 소스 전압 VDS는 몇[V] 인가?
- ① 1[V]
- ② 2[V]
- ③ 3[V]
- ④ 4[V]
정답 확인
정답 ②
18번
연산증폭기 응용회로에서 궤환을 사용하지 않는 것은?
- ① 반전 증폭기
- ② 비반전 증폭기
- ③ 영전위 검출기
- ④ 시미트 트리거
정답 확인
정답 ③
19번
다음 그림은 반전연산증폭회로이다. V1=3[V], V2=4[V]일 때 VO는 몇 [V]인가?
- ① -12.5
- ② -13.75
- ③ -14.2
- ④ -15.25
정답 확인
정답 ①
21번
BCD(8421) 코드는 몇 개의 2진 비트를 사용하는 가?
- ① 6개 비트
- ② 5개 비트
- ③ 4개 비트
- ④ 3개 비트
정답 확인
정답 ③
22번
일반적으로 미사용 상태가 발생하더라도 문제없이 정상적인 카운트 루프로 복귀하는 카운터를 사용하는 것이 안전하다. 이와 같이 미사용 상태에서 정상의 카운트 루프로 복귀하지 않는 상태를 무엇이라 하는가?
- ① glitch
- ② lookout
- ③ drop
- ④ jitter
정답 확인
정답 ②
23번
10진수 5에 대한 3-초과 코드로 옳은 것은?
- ① 0101
- ② 1100
- ③ 1000
- ④ 1001 24. 의 논리 방정식을 가장 간단히 표시한 것은?
- ⑤ A+B
- ⑥ AB
정답 확인
정답 ①
25번
2진 코드 1111을 그레이(Gray) 크드로 변환하면?
- ① 1111
- ② 1000
- ③ 0000
- ④ 1001
정답 확인
정답 ②
26번
TTL IC에서 논리 0과 논리 1의 전압범위로 가장 옳은 것 은?
- ① 논리 0 = 0 ~ 1.5V, 논리 1 = 3.5 ~ 7V
- ② 논리 0 = 0 ~ 1.0V, 논리 1 = 5 ~ 10V
- ③ 논리 0 = 0 ~ 0.8V, 논리 1 = 2 ~ 5V
- ④ 논리 0 = 5 ~ 10V, 논리 1 = 0 ~ 5V
정답 확인
정답 ③
27번

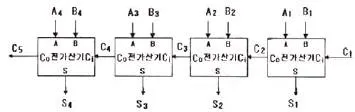

다음 그림의 뢰로 명칭으로 옳은 것은?
- ① 2비트 직렬가산기
- ② 2비트 병렬가산기
- ③ 4비트 직렬가산기
- ④ 4비트 병렬가산기
정답 확인
정답 ④
28번
시간 폭이 매우 좁은 트리거 펄스 열이 입력단에 가해진다 면, 이 펄스가 나타는 산간마다 출력 상태가 바뀌는 플립플 롭은?
- ① JK플립플롭
- ② T플립플롭
- ③ RS플립플롭
- ④ D플립플롭
정답 확인
정답 ②
29번
불 함수 를 최소항의 합으로 바르게 표시한 것은?
- ① F(A,B,C)=∑(1,4,5,6,7)
- ② F(A,B,C)=∑(1,2,3,6,7)
- ③ F(A,B,C)=∑(1,3,5,6,7)
- ④ F(A,B,C)=∑(1,2,4,6,7)
정답 확인
정답 ①
30번
기억용량 단위인 4 니블(nibble)은 몇 바이트(Byte)인가?
- ① 1
- ② 2
- ③ 3
- ④ 4
정답 확인
정답 ②
33번
동기식 모듈로-6 카운터(MOD-6)를 구성하는데 최소 몇 개 의 플립플롭이 필요한가?
- ① 2
- ② 3
- ③ 4
- ④ 5
정답 확인
정답 ②
34번
드모르간(De Morgan)의 정리에 속하는 것은?
- ① A(A+B)=A
- ② AㆍB=BㆍA
- ③ A+(BㆍC)=(A+B)ㆍ(A+C)
정답 확인
정답 ③
35번
동기식 계수기의 특징과 가장 거리가 먼 것은?
- ① 회로가 복잡하다.
- ② 동작 속도가 저속이다.
- ③ 시간지연(time delay)이 발생하지 않는다.
- ④ 클록펄스를 공통(병렬)으로 사용한다.
정답 확인
정답 ②
36번

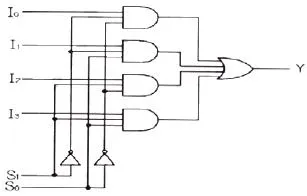

다음 논리도의 기능은?
- ① 4-to-1 라인 멀티플렉서
- ② 4-to-1 디코더
- ③ 4-to-1 크기 비교기
- ④ 4-to-1 인코더
정답 확인
정답 ①
37번
다음 회로 동작을 설명한 것 중 옳은 것은?
- ① 다수결 회로로 동작한다.
- ② Multiplexer 회로로 동작한다.
- ③ Encoder 회로로 동작한다.
- ④ A=1, B=1, C=0일 경우 출력 Y=0이 된다.
정답 확인
정답 ①
39번
JK 플립플롭에서 J = 1, K = 1 일 때, 출력(Q)의 값은?
- ① 0
- ② 1
- ③ 불변
- ④ 반전
정답 확인
정답 ④
40번
RS플립플롭에 대한 설명으로 옳은 것은?
- ① 입력신호가 모두 0일 때는 이전상태의 반전
- ② 입력신호가 모두 0일 때는 이전상태의 유지
- ③ 입력신호가 모두 1일 때는 이전상태의 반전
- ④ 입력신호가 모두 1일 때는 Reset
정답 확인
정답 ②
41번
8K × 8의 기억 장치를 설계하려고 한다. 1K × 8 IC RAM 의 chip이 몇 개 필요한가?
- ① 8개
- ② 16개
- ③ 32개
- ④ 36개
정답 확인
정답 ①
42번
벨을 누르면 문이 자동으로 열리는 동작을 구현하려고 할 때 사용하기 적절한 인터럽트는?
- ① 외부(External) 입력핀의 이벤트(Event) 발생 인터럽트
- ② 타이머 오버플로우(Timer Overflow) 인터럽트
- ③ A/D완료(complete) 인터럽트
- ④ UART(Universal Asynchronous Receiver Transmitter)로 데이터 수신 인터럽트
정답 확인
정답 ①
43번
데이터(data)의 전송속도를 나타내는 용어 중 BPS란?
- ① bit per second
- ② byte per second
- ③ modem과 data set
- ④ accumulator
정답 확인
정답 ①
44번
인터럽트 루틴의 최초명령이 저장된 메모리주소가 저장된 메모리장소는?
- ① 스택
- ② PC(프로그램 카운터)
- ③ IR(인덱스 레지스터)
- ④ 인터럽트 벡터
정답 확인
정답 ④
45번
정보를 하나의 신호 선을 사용해서 데이터를 비트 단위로 보내는 방식을 무엇이라 하는가?
- ① 직렬통신
- ② 병렬통신
- ③ 카운터
- ④ 타이머
정답 확인
정답 ①
46번
컴퓨터 시스템내부에서 나눗셈, 곱셈 등의 산술연산을 간편 하게 하기 위해 사용되는 것은?
- ① 병렬전송
- ② 직렬전송
- ③ 보수
- ④ 인터럽트
정답 확인
정답 ③
47번
마이크로프로세서가 특정 인터럽트를 수행하지 않도록 하는 것은?
- ① 인터럽트 벡터(vector)
- ② 인터럽트 마스크(mask)
- ③ 인터럽트 선택기
- ④ 인터럽트 핸들러
정답 확인
정답 ②
48번
데이터 전송명령어가 아닌 것은?
- ① STORE
- ② LOAD
- ③ MOVE
- ④ JUMP
정답 확인
정답 ④
49번
매크로 명령의 처리 과정을 바르게 나열한 것은?
- ① 정의저장 → 정의인식 → 호출인식 → 호출 및 확장
- ② 호출인식 → 호출 및 확장 → 정의인식 → 정의저장
- ③ 호출인식 → 정의인식 → 정의저장 → 호출 및 확장
- ④ 정의인식 → 정의저장 → 호출인식 → 호출 및 확장
정답 확인
정답 ④
50번
매크로 명령에 대한 설명으로 가장 옳은 것은?
- ① 명령어의 집합
- ② 기억장치의 논리적 호출방식
- ③ 소프트웨어의 종류
- ④ 데이터의 형식
정답 확인
정답 ①
51번
명령의 대상인 데이터 위치를 OFFSET 값을 주어 명령어 자 신의 기억번지를 기준으로 지 정하는 주소모드(addressing mode)는?
- ① 직접 주소 모드(direct addressing mode)
- ② 간접 주소 모드(indirect addressing mode)
- ③ 즉시 주소 모드(immediate addressing mode)
- ④ 상대 주소 모드(relative addressing mode)
정답 확인
정답 ④
52번
I/O 구성 방법 중 I/O 인터페이스의 번지(address) 공간에 I/O 장치의 번지를 구성하는 방법은?
- ① I/O mapped I/O
- ② Memory mapped I/O
- ③ I/O mapped memory
- ④ Memory mapped memory
정답 확인
정답 ①
53번
지연루틴(시간지연)은 마이크로 컨트롤러에서 사용한다. 다 음 중 틀린 것은?
- ① 타이머에 의한 소프트웨어적인 방법과 하드웨어적인 방 법이 있다.
- ② 어떤 루프(loop)를 만들어 놓고 그 루프를 일정 회수만 큼 회전 한 후에 빠져 나오도록 하는 방법이다.
- ③ 루프에 들어가서 맴돌다가 빠져 나오기까지의 시간이 지 연시간이 된다.
- ④ 지연시간은 명령어의 반복수행수, 기계 사이클(machine cycle)수, 기계 사이클의 총수 등에 의한다.
정답 확인
정답 ①
54번
명령어의 번지부가 지정한 기억장소의 내용을 실제 데이터 가 들어있는 번지로 하는 주소지정방식은?
- ① 직접 주소지정방식
- ② 간접 주소지정방식
- ③ 상대 주소지정방식
- ④ 인덱스 주소지정방식
정답 확인
정답 ②
55번
비동기 data 전송과 관계 없는 것은?
- ① Strobe Control
- ② UART
- ③ Handshaking
- ④ SDLC
정답 확인
정답 ④
56번
어떤 CPU 내부에 32개의 레지스터들이 있다면 명령어의 레 지스터 번호를 가리키는 필드는 최소 몇 비트로 구성되어 있는가?
- ① 4bit
- ② 5bit
- ③ 6bit
- ④ 32bit
정답 확인
정답 ②
57번
스텝 모터의 설명으로 잘못된 것은?
- ① 스텝모터는 입력 펄스에 맞추어 일정 각도 단위로 회전 하므로 펄스모터라고도 한다.
- ② 스텝 모터는 PM(Permanent Magnet), VR(Variable Reluctance), HB(Hybrid)형이 있다.
- ③ 스텝 모터는 궤환 소자(엔코더, 포텐셔미터)가 필요하다.
- ④ 스텝 모터의 구동 방식에는 유니폴라(unipolar) 방식과 바이폴라(bipolar) 방식이 있다.
정답 확인
정답 ③
58번
증가에 해당하는 니모닉(mnemonics)은?
- ① CLA
- ② INC
- ③ MOV
- ④ DEC
정답 확인
정답 ②
59번
카운터의 클록펄스 인가 방식에 따른 분류로 옳은 것은?
- ① 비동기식 카운터
- ② 진 카운터
- ③ 시프트 카운터
- ④ 모듈러스 카운터
정답 확인
정답 ①
60번
LIFO(Last In First Out) 구조는?
- ① ROM
- ② Queue
- ③ ALU
- ④ Stack
정답 확인
정답 ④
61번
어셈블리어에서 부호 변경에 사용되는 명령어는?
- ① NEG
- ② ADC
- ③ CBW
- ④ DEC
정답 확인
정답 ①
62번
어셈블리어의 특징이 아닌 것은?
- ① 메모리 절약이 가능
- ② 주소표현에 의한 값 연산과 주소 저장이 가능
- ③ 일반 사용자가 사용하기 용이한 고수준의 언어
- ④ 컴퓨터의 기능을 최대한 활용 가능
정답 확인
정답 ③
63번
C언어의 기억클래스 종류에 해당하지 않는 것은?
- ① automatic variables
- ② internal variables
- ③ static variables
- ④ register variables
정답 확인
정답 ②
64번
C언어에서 문자열 입력 함수는?
- ① gets()
- ② putstring()
- ③ getstring()
- ④ puts()
정답 확인
정답 ①
65번
컴파일 과정의 순서가 옳게 구성된 것은?
- ① 원시프로그램 → 어휘분석 → 구문분석 → 중간코드 → 최적화 → 목적프로그램
- ② 원시프로그램 → 어휘분석 → 최적화 → 구문분석 → 중 간코드 → 목적프로그램
- ③ 원시프로그램 → 어휘분석 → 구문분석 → 최적화 → 중 간코드 → 목적프로그램
- ④ 원시프로그램 → 구문분석 → 어휘분석 → 중간코드 → 최적화 → 목적프로그램
정답 확인
정답 ①
66번
예약어에 대한 설명으로 틀린 것은?
- ① 프로그램이 수행되는 동안 변하지 않는 값을 나타내는 데이터이다.
- ② 프로그래머가 변수 이름으로 사용할 수 없다.
- ③ 번역과정에서 속도를 높여준다.
- ④ 프로그램의 신뢰성을 향상시킨다.
정답 확인
정답 ①
67번
C언어에서 이스퀘이프 시퀀스의 설명으로 틀린 것은?
- ① \n : new line
- ② \t : tab
- ③ \b : backspace
- ④ \r : null character
정답 확인
정답 ④
68번
어셈블리어 명령문에서 기호 “ ; ”의 역할은 무엇인가?
- ① 주석 구분자
- ② 오퍼랜드
- ③ 기호번지 구분자
- ④ 명령코드 구분자
정답 확인
정답 ①
69번
어셈블리어에서 무조건 분기를 나타내는 명령어는?
- ① CMP
- ② MOV
- ③ CASE
- ④ JMP
정답 확인
정답 ④
70번
프로그램을 번역하는 방식이 나머지 셋과 다른 하나는?
- ① FORTRAN
- ② COBOL
- ③ BASIC
- ④ C
정답 확인
정답 ③
71번
어셈블리어 명령에서 오퍼랜드를 지정한 수만큼 오른쪽으로 산술 시프트 하는 명령은?
- ① SAR
- ② SAL
- ③ SHR
- ④ SHL
정답 확인
정답 ①
72번
어셈블리어에서 의사 명령에 해당하는 것은?
- ① AH
- ② END
- ③ LA
- ④ ST
정답 확인
정답 ②
73번
BNF 표기법에서 정의를 나타내는 기호는?
- ① { }
- ② ::=
- ③ ＜＞
- ④ = =
정답 확인
정답 ②
74번
C언어에 대한 설명으로 옳지 않은 것은?
- ① 시스템 프로그래밍 언어로 적합하다.
- ② 이식성이 높은 언어이다.
- ③ 대표적인 인터프린터 언어이다.
- ④ 구조적 프로그래밍이 가능하다.
정답 확인
정답 ③
75번
프로그램을 컴파일 할 때, 흔히 “syntax error"가 발생하는 데, 이 “syntax error"를 가장 잘 표현한 것은?
- ① 논리적인 오류가 발생했다는 것
- ② 조건문에 의한 분기가 잘못되었다는 것
- ③ 문법상에 오류가 발생했다는 것
- ④ 반복문에 의한 무한 루프(loop)라는 것
정답 확인
정답 ③
76번
매크로 프로세서의 기능이 아닌 것은?
- ① 매크로 정의 저장
- ② 매크로 정의 인식
- ③ 매크로 호출 인식
- ④ 매크로 호출 저장
정답 확인
정답 ④
77번
프로그램의 기본 단위인 상수, 변수 등에 대한 속성 (attribute)을 부여하는 것은?
- ① binding
- ② Blocking
- ③ Identifier
- ④ Debugging
정답 확인
정답 ①
78번
구조적 프로그래밍 기법의 기본 구조가 아닌 것은?
- ① 순차구조
- ② 선택구조
- ③ 반복구조
- ④ 점프구조
정답 확인
정답 ④
79번
다음 흐름도를 처리할 수 있는 C언어 명령문 중 가장 적합 한 것은?
- ① while()문
- ② for()문
- ③ do ~ while()문
- ④ if()문
정답 확인
정답 ③
80번
C 언어에서 나머지를 구하는 잉여 연산자는?
- ① &
- ② $
- ③ %
- ④ # 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인
정답 ③
