기계조립산업기사 2018년 1회 기출문제

2018-09-15 시행 · 57문항

이 회차 문제 풀기 →
1번
다음 그림과 같은 운동경로를 가질 때 사용되는 G코드는?
기계조립산업기사 2018년 1회 1번 문제 그림
  1. ① G18 G02
  2. ② G18 G03
  3. ③ G19 G02
  4. ④ G19 G03
정답 확인

정답 ②

2번
수평 보링 머신의 크기를 표시하는 기준이 아닌 것은?
  1. ① 주축의 지름
  2. ② 테이블의 크기
  3. ③ 주축의 이동거리
  4. ④ 테이블의 회전수
정답 확인

정답 ④

3번
래핑가공 중 치수정밀도가 나쁠 때의 대책으로 적절하지 않 은 것은?
  1. ① 속도를 낮춘다.
  2. ② 랩 정반을 점검한다.
  3. ③ 랩제의 양을 줄인다.
  4. ④ 입도가 더 큰 랩제를 사용한다.
정답 확인

정답 ④

4번
브로칭 머신에 사용하는 절삭공구 브로치의 피치 간격을 일 정하게 하지 않는 이유로 옳은 것은?
  1. ① 난삭재 가공
  2. ② 칩 처리용이
  3. ③ 가공시간 단축
  4. ④ 떨림 발생 방지
정답 확인

정답 ④

5번
밀링머신에서 주축의 회전운동을 왕복운동으로 변환시켜 가 공물의 안지름에 키 홈 등을 가공할 때 사용하는 부속장치 는?
  1. ① 분할대
  2. ② 회전 테이블
  3. ③ 슬로팅 장치
  4. ④ 래크 절삭장치
정답 확인

정답 ③

6번
초경합금을 제작할 때 사용되는 결합제는?
  1. ① F
  2. ② Cl
  3. ③ Co
  4. ④ CH4
정답 확인

정답 ③

7번
삼침법으로 미터나사의 유효경 측정값이 다음과 같을 때 유 효지름은 약 몇 mm인가?
기계조립산업기사 2018년 1회 7번 문제 그림
  1. ① 18.53
  2. ② 19.46
  3. ③ 24.53
  4. ④ 31.46
정답 확인

정답 ④

8번
밀링머신에서 테이블의 백래시(back lash)제거장치 설치 위 치는?
  1. ① 변속기어
  2. ② 자동 이송레버
  3. ③ 테이블 이송나사
  4. ④ 테이블 이송핸들
정답 확인

정답 ③

9번
보통 선반의 심압대 대신 여러 개의 공구를 방사상으로 설 치하여 공정 순서대로 공구를 차례로 사용하여 간단한 부품 을 대량생산할 때 사용되는 선반은?
  1. ① 공구선반
  2. ② 모방선반
  3. ③ 차륜선반
  4. ④ 터릿선반
정답 확인

정답 ④

10번

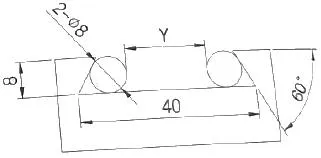

다음 그림에서 Y는 약 몇 mm인가? (단, tan60°=1.7321, tan30°=0.5744, 그림의 치수단위는 mm이다.)
기계조립산업기사 2018년 1회 10번 문제 그림
  1. ① 20.14
  2. ② 15.07
  3. ③ 29.07
  4. ④ 18.14
정답 확인

정답 ④

11번
구성인선(built-up edge)의 발생을 방지하는 대책으로 옳 은 것은?
  1. ① 절삭 깊이를 깊게 한다.
  2. ② 바이트의 윗면 경사각을 작게 한다.
  3. ③ 절삭속도를 높이고, 절삭유를 사용한다.
  4. ④ 피가공물과 친화력이 많은 공구 재료를 선택한다.
정답 확인

정답 ③

12번
수준기에서 1눈금의 길이를 2mm로 하고, 1눈금이 각동 5“(초)를 나타내는 기포관의 곡률반경은?
  1. ① 7.26m
  2. ② 8.23m
  3. ③ 72.6m
  4. ④ 82.5m
정답 확인

정답 ④

13번
안전ㆍ보건표지의 색채와 사용예의 연결이 틀린 것은?
  1. ① 노란색:비상구 및 피난소
  2. ② 흰색:파란색 또는 녹색에 대한 보조색
  3. ③ 빨간색:정지신호, 소화설비 및 그 장소
  4. ④ 파란색:특정 행위의 지시 및 사실의 고지
정답 확인

정답 ①

14번
다음 중 직립 드릴링 머신에서 경사면이나 뾰족한 부분에 드릴링을 할 경우 적절한 방법은?
  1. ① 드릴의 이송을 빠르게 하여 드릴링 한다.
  2. ② 공작물 아래에 나무판을 대고 드릴링 한다.
  3. ③ 엔드밀, 센터드릴을 이용하여 드릴링 위치에 자리파기 를 하고 드릴링 한다.
  4. ④ 드릴의 선단각이 180° 이상인 플랫 드릴(flat drill)을 이 용하여 드릴링 한다.
정답 확인

정답 ③

15번
게이지 블록의 취급 시 주의사항으로 틀린 것은?
  1. ① 먼지가 적고 건조한 실내에서 사용할 것
  2. ② 사용한 뒤에는 세척하여 염수를 발라둘 것
  3. ③ 측정면은 깨끗한 천이나 가죽으로 잘 닦을 것
  4. ④ 목재 테이블이나 천 또는 가죽 위에서 사용할 것
정답 확인

정답 ②

16번
연삭숫돌의 원통도 불량에 대한 주된 원인과 대책이 옳게 짝지어진 것은?
  1. ① 연삭숫돌의 눈 메움:연삭숫돌의 교체
  2. ② 연삭숫돌의 흔들림:센터 구멍의 홈 조절
  3. ③ 연삭숫돌의 입도가 거침:굵은 입도의 연삭숫돌 사용
  4. ④ 테이블 운동의 정도 불량:정도검사, 수리, 미끄럼 면의 윤활을 양호하게 할 것
정답 확인

정답 ④

17번
선반용 부속품 및 부속장치에 대한 설명이 틀린 것은?
  1. ① 단동척은 편심, 불규칙한 가공물을 고정할 때 사용한 다.
  2. ② 방진구는 주축의 회전력을 가공물에 전달하기 위하여 사용한다.
  3. ③ 면판은 척에 고정할 수 없는 불규칙하거나 대형의 가공 물 또는 복잡한 가공물을 고정할 때 사용한다.
  4. ④ 콜릿척은 지름이 작은 가공물이나, 각 봉재를 가공할 때 사용되며 터릿선반이나 자동선반에 주로 사용한다.
정답 확인

정답 ②

18번
한계 게이지의 종류에 해당되지 않는 것은?
  1. ① 봉 게이지
  2. ② 스냅 게이지
  3. ③ 틈새 게이지
  4. ④ 플러그 게이지
정답 확인

정답 ③

19번
센터리스 연삭의 특징으로 틀린 것은?
  1. ① 연삭 여유가 작아도 된다.
  2. ② 가늘고 긴 가공물의 연삭에 부적합하다.
  3. ③ 긴 홈이 있는 가공물의 연삭을 불가능하다.
  4. ④ 연삭숫돌의 폭이 크므로 연삭숫돌 지름의 마멸이 적다.
정답 확인

정답 ②

20번
일반적으로 요구되는 절삭공구의 조건으로 적합하지 않은 것은?
  1. ① 강인성
  2. ② 고마찰성
  3. ③ 고온경도
  4. ④ 내마모성
정답 확인

정답 ②

21번
니켈에 대한 설명으로 틀린 것은?
  1. ① 면심입방격자이다.
  2. ② 상온에서 강자성체이다.
  3. ③ 냉간가공 및 열간가공이 불가능하다.
  4. ④ 내식성이 좋아 대기 중에서 부식이 잘 일어나지 않는 다.
정답 확인

정답 ③

22번
전연성이 좋고 색깔도 아름답기 때문에 장식용 금속잡화, 악기 등에 사용되고, 특히 납(Pb)을 첨가한 것은 금색에 매우 가까우므로 박(foil)으로 압연하여 금박의 대용으로 사용되는 것은?
  1. ① 95% Cu - 5% Sn 합금
  2. ② 80% Cu - 20% Zn 합금
  3. ③ 60% Cu - 40% Sn 합금
  4. ④ 50% Cu - 50% Zn 합금
정답 확인

정답 ②

23번
탄소강에 존재하는 원소 중에서 강도를 증가시키고 고온에 서의 소성가공성을 좋게 하며 주조성과 담금질 효과를 향 상시키는 원소는?
  1. ① Cr
  2. ② Mn
  3. ③ P
  4. ④ S
정답 확인

정답 ②

24번
다음 중 유리 섬유 강화 플라스틱은?
  1. ① CFRP
  2. ② MFRP
  3. ③ GFRP
  4. ④ FRTP
정답 확인

정답 ③

25번
스프링강이 갖추어야 할 특성으로 틀린 것은?
  1. ① 탄성한도가 커야 한다.
  2. ② 충격 및 피로에 대한 저항성이 커야 한다.
  3. ③ 마텐자이트 조직으로 구성되어 있어야 한다.
  4. ④ 사용 중에 영구변형을 일으키지 않아야 한다.
정답 확인

정답 ③

26번
Fe에 C가 고용되어 α-Fe가 될 때 고용체의 형태는?
  1. ① 침입형 고용체
  2. ② 치환형 고용체
  3. ③ 고정형 고용체
  4. ④ 편석 고용체
정답 확인

정답 ①

27번
탄소강에서 탄소 함량의 증가에 따라 증가하는 것은?
  1. ① 비중
  2. ② 열전도도
  3. ③ 전기저항
  4. ④ 열팽창계수
정답 확인

정답 ③

28번
담금질한 강에 A1변태점 이하의 열을 가하여 인성을 부여 하는 열처리는?
  1. ① 뜨임
  2. ② 질화법
  3. ③ 침탄법
  4. ④ 노멀라이징
정답 확인

정답 ①

29번
비정질 합금의 일반적인 특징이 아닌 것은?
  1. ① 전기저항이 크다.
  2. ② 결정이방성이 없다.
  3. ③ 가공경화를 일으키지 않는다.
  4. ④ 구조적으로 장거리 규칙성이 있다.
정답 확인

정답 ④

30번
일반적인 플라스틱 재료의 성질과 강의 성질을 비교한 것 중 옳지 않은 것은?
  1. ① 강에 비해 가볍다.
  2. ② 강에 비해 성형성이 우수하다.
  3. ③ 강에 비해 인장강도가 매우 크다.
  4. ④ 강에 비해 열에 대한 저항성이 낮다.
정답 확인

정답 ③

31번
직사각형 단면의 판을 축방향으로 원추형으로 감아올려 사 용하는 것으로 주로 압축용으로 쓰이는 스프링은?
  1. ① 링 스프링
  2. ② 토션 바
  3. ③ 벌류트 스프링
  4. ④ 접시 스프링
정답 확인

정답 ③

32번
나사 프레스에서 나사는 압축강도가 500N/mm2재료로 만 들었으며, 여기에 최대 3kN의 압축하중이 작용한다. 안전 계수를 9 이상으로 할 때 나사 골지름은 약 몇 mm이상이 어야 하는가?
  1. ① 8.3
  2. ② 10.4
  3. ③ 12.8
  4. ④ 14.5
정답 확인

정답 ①

33번
밴드 브레이크의 긴장측 장력 7.99kN, 밴드 두께 2mm, 허용인장응력 78.48MPa일 때, 밴드의 폭은 약 몇 mm이 상이어야 하는가? (단, 이음 효율은 100%로 한다.)
  1. ① 43
  2. ② 51
  3. ③ 60
  4. ④ 71
정답 확인

정답 ②

34번
평벨트와 비교하여 V벨트 전동장치가 가진 특징으로 옳지 않은 것은?
  1. ① 접촉 면적이 넓으므로 큰 동력을 전달할 수 있다.
  2. ② 미끄럼이 적고 속도비를 크게 할 수 있다.
  3. ③ 운전이 조용하고 충격 흡수 능력이 크다.
  4. ④ 바로걸기와 엇걸기 두 적용할 수 있다.
정답 확인

정답 ④

35번
공작기계의 주축 등에 사용하며 주로 비틀림을 받는 축으 로 형상과 치수가 정밀하고 변형이 적으며 축의 지름에 비 해 길이가 짧은 축을 의미하는 것은?
  1. ① 스핀들
  2. ② 유니버설 조인트
  3. ③ 전동축
  4. ④ 플렉시블 축
정답 확인

정답 ①

36번
147kN의 인장하중을 받는 강판이 양쪽 덮개판 리벳 이음 으로 연결되어 있다. 리벨의 지름이 13mm라면 리벳의 수 는 몇 개 이상을 사용하면 좋은가? (단, 리벳의 허용전단 응력은 50MPa이고, 양쪽 덮개판 이음에 따른 전단면 계수 는 1.8로 한다.)
  1. ① 13개
  2. ② 11개
  3. ③ 9개
  4. ④ 7개
정답 확인

정답 ①

37번
키 홈이나 축의 지름이 급격히 변화하는 부분에서 응력 분 포가 불규칙하고 주위의 평균 응력보다 훨씬 큰 응력이 발 생하는 것을 무엇이라고 하는가?
  1. ① 피로 파괴
  2. ② 응력 집중
  3. ③ 가공 경화
  4. ④ 크리프
정답 확인

정답 ②

38번
한 변이 50mm인 정사각형 단면의 봉에 3t 질량을 가진 물체에 의하여 중력방향으로 인장하중이 작용할 때 발생 하는 인장응력은 약 몇 N/cm2인가?
  1. ① 117.7
  2. ② 141.4
  3. ③ 1177
  4. ④ 1414
정답 확인

정답 ③

39번
원통 롤러 베어링 N206이 500rpm으로 1800N의 하중을 받을 때 이 베어링의 수명은 약 몇 시간인가? (단, 이 베 어링의 기본 동정격하중은 14500N, 하중계수는 1.5로 한 다.)
  1. ① 8422
  2. ② 9041
  3. ③ 9672
  4. ④ 10422
정답 확인

정답 ②

41번

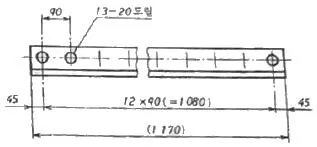

다음 그림에서 치수 “90”이 의미하는 것은?
기계조립산업기사 2018년 1회 41번 문제 그림
  1. ① 구멍의 전체 수량
  2. ② 구멍의 피치
  3. ③ 구멍의 지름
  4. ④ 구멍의 등급
정답 확인

정답 ②

43번

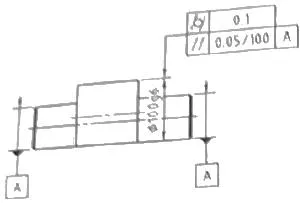

다음 기하공차 기호에 대한 설명으로 틀린 것은?
기계조립산업기사 2018년 1회 43번 문제 그림
  1. ① 기하공자 값 0.1mm는 원통도 기하공차가 적용된다.
  2. ② 평행도 기하공차 데이텀 A는 양쪽 작은 원통 부위의 공통되는 축 직선을 말한다.
  3. ③ 지정길이 100mm에 대한 평행도 공차 값은 0.05mm이 다.
  4. ④ 적용하는 형상은 2개의 기하공차 중 한 개만 만족하면 된다.
정답 확인

정답 ④

44번

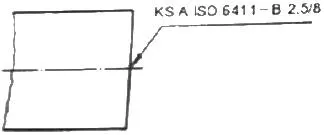

축을 가공하기 위한 센터구멍의 도시 방법 중 그림과 같은 도시 기호의 의미는?
기계조립산업기사 2018년 1회 44번 문제 그림
  1. ① 센터구멍이 반드시 필요하며 센터구멍의 호칭지름은 2.5mm, 카운터 싱크 구멍지름은 8mm이다.
  2. ② 센터구멍은 남아 있어도 좋으며, 센터구멍이 있을 경우 센터 구멍의 호칭지름은 2.5mm, 카운터 싱크 구멍지름 은 8mm이다.
  3. ③ 센터구멍이 반드시 필요하며 카운터 싱크 구멍지름은 2.5mm, 센터구멍의 호칭지름은 8mm이다.
  4. ④ 센터구멍은 남아 있어도 좋으며, 센터구멍이 있을 경우 카운터 싱크 구멍지름은 2.5mm, 센터구멍의 호칭지름 은 8mm이다.
정답 확인

정답 ②

45번
다음 중 헐거운 끼워맞춤에 해당하는 것은?
  1. ① H7/k6
  2. ② H7/m6
  3. ③ H7/n6
  4. ④ H7/g6
정답 확인

정답 ④

46번
그림과 같이 나사 표시가 있을 때, 옳은 설명은?
기계조립산업기사 2018년 1회 46번 문제 그림
  1. ① 볼나사 호칭 지름 10인치
  2. ② 둥근나사 호칭 지름 10mm
  3. ③ 미터 사다리꼴 나사 호칭 지름 10mm
  4. ④ 관용 테이퍼 수나사 호칭 지름 10mm
정답 확인

정답 ③

48번
핸들이나 바퀴 등의 암 및 리브, 훅, 축, 구조물의 부재 등 에 대해 절단한 곳의 전, 후를 끊어서 그 사이에 회전도시 단면도를 그릴 때 단면 외형을 나타내는 선은 어떤 선으로 나타내야 하는가?
  1. ① 굵은 실선
  2. ② 가는 실선
  3. ③ 굵은 1점 쇄선
  4. ④ 가는 2점 쇄선
정답 확인

정답 ①

49번
가공 방법의 약호에 대한 설명 중 옳지 않은 것은?
  1. ① FB:브러싱
  2. ② GH:호닝가공
  3. ③ BR:래핑
  4. ④ CD:다이캐스팅
정답 확인

정답 ③

50번
배관의 간략 도시에 있어서 다음 중 가는 파선으로 나타내 는 항목이 아닌 것은?
  1. ① 바닥
  2. ② 벽
  3. ③ 도급 계약의 경계
  4. ④ 구멍(뚫린 구멍)
정답 확인

정답 ③

51번
다음 CNC기계에 사용되는 좌표계로 가장 거리가 먼 것 은?
  1. ① 구역 좌표계
  2. ② 기계 좌표계
  3. ③ 보정 좌표계
  4. ④ 공작물 좌표계
정답 확인

정답 ③

52번
CNC선반에서 직경이 ø50mm 부위는 -Z 방향으로 절삭하 려고 한다. 이 때 적합한 주축회전수 직령은? (단, 재료의 절삭속도 V=120m/min, 이동속도 F0.2mm/rev이다.)
  1. ① G96 S764 ;
  2. ② G96 S1200 ;
  3. ③ G97 S764 ;
  4. ④ G97 S1200 ;
정답 확인

정답 ③

53번
머시닝센터 가공 프로그램에 사용되는 준비기능 가운데 카 운터 보링 기능에 해당하는 G 코드는?
  1. ① G81
  2. ② G82
  3. ③ G83
  4. ④ G84
정답 확인

정답 ②

54번
서보모터에서 위치 및 속도를 검출하여 피드백(feed back) 하지 않는 제어방식은?
  1. ① 개방회로 방식
  2. ② 폐쇄회로 방식
  3. ③ 반폐쇄회로 방식
  4. ④ 복합회로 서보방식
정답 확인

정답 ①

55번
날당 이송량이 0.05mm/tooth인 2날 엔드밀의 이송속도는 몇 mm/min인가? (단, 회전수 800rpm, 절삭속도 34m/min 이다.)
  1. ① 34
  2. ② 40
  3. ③ 68
  4. ④ 80
정답 확인

정답 ④

56번
CNC준비기능 중 급속 이송(rapid override)과 관련이 없는 것은?
  1. ① G00
  2. ② G01
  3. ③ G28
  4. ④ G30
정답 확인

정답 ②

57번
다음 중 기계안전에 대한 설명으로 옳지 않은 것은?
  1. ① 바이트의 자루는 가능한 굵은 것을 사용한다.
  2. ② CNC선반 공작물은 무게중심을 맞춰야 안전하다.
  3. ③ 절삭 중이나 회전 중에는 공작물을 측정하지 않는다.
  4. ④ 드릴은 Chip의 배출이 어려우므로, 가능한 절삭속도를 빠르게 해야 한다.
정답 확인

정답 ④

58번
CNC 방전전극용 재료의 구비조건으로 틀린 것은?
  1. ① 전기 저항값이 낮고 전기 전도도가 클 것
  2. ② 융점이 낮아 방전 시 소모가 적을 것
  3. ③ 방전 가공성이 우수할 것
  4. ④ 성형이 용이할 것
정답 확인

정답 ②

59번
CNC선반에서 G98 기능과 관련된 단위는?
  1. ① mm/min
  2. ② mm/rev
  3. ③ deg/min
  4. ④ rpm
정답 확인

정답 ①

60번
다음 중 공구의 크레이터 마모와 관련이 있는 부분은?
  1. ① 생크
  2. ② 인선
  3. ③ 경사면
  4. ④ 여유면 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
