기계조립산업기사 2015년 2회 기출문제

2015-05-31 시행 · 55문항

이 회차 문제 풀기 →
1번
호브(hob)를 사용하여 기어를 절삭하는 기계로써, 차동 기구 를 갖고 있는 공작기계는?
  1. ① 레이디얼 드릴링 머신
  2. ② 호닝 머신
  3. ③ 자동 선반
  4. ④ 호빙 머신
정답 확인

정답 ④

2번
일반적으로 방전가공 작업시 사용되는 가공액의 종류 중 가 장 거리가 먼 것은?
  1. ① 변압기유
  2. ② 기유
  3. ③ 등유
  4. ④ 휘발유
정답 확인

정답 ④

3번
마찰면이 넓은 부분 또는 시동횟수가 많을 때 사용하고 저속 및 중속 축의 급유에 사용되는 급유방법은?
  1. ① 담금 급유법
  2. ② 패드 급유법
  3. ③ 적하 급유법
  4. ④ 강제 급유법
정답 확인

정답 ③

4번
다음과 같이 표시된 연삭숫돌에 대한 설명으로 옳은 것은?
기계조립산업기사 2015년 2회 4번 문제 그림
  1. ① 녹색 탄화규소 입자이다.
  2. ② 고운눈 입도에 해당된다.
  3. ③ 결합도가 극히 경하다
  4. ④ 메탈 결합제를 사용했다.
정답 확인

정답 ②

5번
기계가공법에서 리밍 작업시 가장 옳은 방법은?
  1. ① 드릴 작업과 같은 속도와 이송으로 한다.
  2. ② 드릴 작업보다 고속에서 작업하고 이송을 작게 한다.
  3. ③ 드릴 작업보다 저속에서 작업하고 이송을 크게 한다.
  4. ④ 드릴 작업보다 이송만 작게 하고 같은 속도로 작업 한다.
정답 확인

정답 ③

6번
수공구를 사용할 때 안전수칙 중 거리가 먼 것은?
  1. ① 스패너를 너트에 완전히 끼워서 뒤쪽으로 민다.
  2. ② 멍키렌치는 아래턱(이동Jaw)방향으로 돌린다.
  3. ③ 스패너를 연결하거나 파이프를 끼워서 사용하면 안된다.
  4. ④ 멍키렌치는 윙과 랙의 마모에 유의하고 물림상태확인 후 사용한다.
정답 확인

정답 ①

7번
견고하고 금긋기에 적당하며, 비교적 대형으로 염점조정이 불 가능한 하이트 게이지로 옳은 것은?
  1. ① HT형
  2. ② HB형
  3. ③ HM형
  4. ④ HC형
정답 확인

정답 ③

8번
선반가공에서 ø100×400인 SM45C소재를 절삭 깊이 3mm, 이송속도를 0.2mm/rev, 주축 회전수를 400rpm으로 1회 가 공할 때, 가공소요시간은 약 몇 분인가?
  1. ① 2
  2. ② 3
  3. ③ 5
  4. ④ 7
정답 확인

정답 ③

9번
다음 센터구멍의 종류로 옳은 것은?
  1. ① A형
  2. ② B형
  3. ③ C형
  4. ④ D형
정답 확인

정답 ②

10번
탁상연삭기 덮개의 노출각도에서, 숫돌 주축수평면 위로 이 루는 원주의 최대 각은?
  1. ① 45°
  2. ② 65°
  3. ③ 90°
  4. ④ 120°
정답 확인

정답 ②

11번
밀링 머신에서 절삭속도 20m/mim, 페이스커터의 날수 8개, 직경 120mm, 1날당 이송 0.2mm일 때 테이블 이송속도는?
  1. ① 약 65mm/min
  2. ② 약 75mm/min
  3. ③ 약 85mm/min
  4. ④ 약 95mm/min
정답 확인

정답 ③

12번
척에 고정할 수 없으며 불규칙하거나 대형 또는 복잡한 가 공물을 고정할 때 사용하는 선반 부속품은?
  1. ① 면판(face plate)
  2. ② 맨드릴(mandrel)
  3. ③ 방진구(work rest)
  4. ④ 돌리게(dog)
정답 확인

정답 ①

13번
일반적으로 직경(외경)을 측정하는 공구로써 가장 거리가 먼 것은?
  1. ① 강철자
  2. ② 그루브 마이크로미터
  3. ③ 버니어 캘리버스
  4. ④ 지시 마이크로미터
정답 확인

정답 ②

14번
절삭 날 부분을 특정한 형상으로 만들어 복잡한 면을 갖는 공작물의 표면을 한 번에 기공하는데 적합한 밀링 커터는?
  1. ① 총형 커터
  2. ② 엔드 밀
  3. ③ 앵귤러 커터
  4. ④ 플레인 커터
정답 확인

정답 ①

15번
절삭제의 사용 목적과 거리가 먼 것은?
  1. ① 공구의 온도상승 저하
  2. ② 가공물의 정밀도 저하방지
  3. ③ 공구수명 연장
  4. ④ 절삭 저항의 증가
정답 확인

정답 ④

16번
사인 바(Sine bar)의 호칭 치수는 무엇으로 표시하는가?
  1. ① 롤러사이의 중심거리
  2. ② 사인 바의 전장
  3. ③ 사인 바의 중량
  4. ④ 롤러의 직경
정답 확인

정답 ①

17번
연삭숫돌의 원통도 불량에 대한 주된 원인과 대책으로 옳게 짝지어진 것은?
  1. ① 연삭숫돌의 눈 메움:연삭숫돌의 교체
  2. ② 연삭숫돌의 흔들림:센터 구멍의 홈 조정
  3. ③ 연삭숫돌의 입도가 거침:굵은 입도의 연삭숫돌 사용
  4. ④ 테이블 운동의 정도 불량:정도검사, 구리, 미끄럼 면의 윤활을 양호하게 할 것
정답 확인

정답 ④

18번
선반의 주축을 중공축으로 한 이유로 틀린 것은?
  1. ① 굽힘과 비틀림 응력의 강화를 위하여
  2. ② 긴 가공물 고정이 편리하게 하기 위하여
  3. ③ 지름이 큰 재료의 테이퍼를 깍기 위하여
  4. ④ 무게를 감소하여 베어링에 작용하는 하중을 줄이기 위하 여
정답 확인

정답 ③

19번
비교 측정에 사용되는 측정기가 아닌 것은?
  1. ① 다이얼 게이지
  2. ② 버니어 캘리퍼스
  3. ③ 공기 마이크로미터
  4. ④ 전기 마이크로미터
정답 확인

정답 ②

20번
절삭공구를 연삭하는 공구연삭기의 종류가 아닌 것은?
  1. ① 센터리스 연삭기
  2. ② 초경공구 연삭기
  3. ③ 드릴 연삭기
  4. ④ 만능공구 연삭기
정답 확인

정답 ①

21번
어떤 종류의 금속이나 합금을 절대영도 가까이 냉각하였을 EO, 전기저항이 완전히 소멸되어 전류가 감소하지 않는 상 태는?
  1. ① 초소성
  2. ② 초전도
  3. ③ 감수성
  4. ④ 고상 접함
정답 확인

정답 ②

22번
뜨임의 목적이 아닌 것은?
  1. ① 탄화물의 고용강화
  2. ② 인성 부여
  3. ③ 담금질할 생긴 내부응력 감소
  4. ④ 내마모성의 향상
정답 확인

정답 ①

23번
용광로의 용량으로 옳은 것은?
  1. ① 1회 선철의 총생산량
  2. ② 10시간 선철의 총생산량
  3. ③ 1일 선철의 총생산량
  4. ④ 1개월 선철의 총생산량
정답 확인

정답 ③

24번
풀림의 목적을 설명 한 것 중 틀린 것은?
  1. ① 강의 경도가 낮아져서 연화된다.
  2. ② 담금질된 강의 취성을 부여한다.
  3. ③ 조직이 균일화, 미세화, 표준화 된다.
  4. ④ 가스 및 불순물의 방출과 확산을 일으키고, 내부 응력을 저하시킨다.
정답 확인

정답 ②

25번
18-8형 스테인리스강의 설명으로 틀린 것은?
  1. ① 담금질에 의하여 경화되지 않는다.
  2. ② 1000℃~1100로 가열하여 급랭하면 가공성 및 내식성이 증가된다.
  3. ③ 고온으로부터 급랭한 것을 500℃~850℃로 재가열하면 탄화크롬이 석출된다.
  4. ④ 상온에서는 자성을 갖는다.
정답 확인

정답 ④

26번
전연성이 좋고 색깔이 아름다우므로 장식용악기 등에 사용 되는 5~20%Zn이 첨가된 구리합금은?
  1. ① 톰백(tombac)
  2. ② 백동
  3. ③ 6-4황동(muntz metal)
  4. ④ 7-3황동(cartidge brass)
정답 확인

정답 ①

27번
주철용해용 고주파 유도 용해로(전기로)의 크기 표시는?
  1. ① 매 시간당 용해톤(ton)수
  2. ② 1일 총 용해톤(ton)수
  3. ③ 1회 최대 용해톤(ton)수
  4. ④ 8시간 조업 용해톤(ton)수
정답 확인

정답 ③

28번
탄소강의 상태도에서 공정점에서 발생하는 조직은?
  1. ① PearLite, Cementite
  2. ② Comentite Austenite
  3. ③ Ferrite, Cementite
  4. ④ Austenite, PearLite
정답 확인

정답 ②

29번
담금질한 강을 재가열할 때 600℃부근에서의 조직은?
  1. ① 솔바이트
  2. ② 마텐자이트
  3. ③ 트루스타이트
  4. ④ 오스테나이트
정답 확인

정답 ①

30번
내열용 알루미늄 합금이 아닌 것은?
  1. ① Y합금
  2. ② 로엑스(Lo-Ex)
  3. ③ 두랄루민
  4. ④ 코비탈륨
정답 확인

정답 ③

31번
자전거의 래칫휠에 사용되는 클러치는?
  1. ① 맞물림 클러치
  2. ② 마찰 클러치
  3. ③ 일방향 클러치
  4. ④ 원심클러치
정답 확인

정답 ③

32번
V벨트의 사다리꼴 단면의 각도(θ)는 몇 도인가?
기계조립산업기사 2015년 2회 32번 문제 그림
  1. ① 30°
  2. ② 35°
  3. ③ 40°
  4. ④ 45°
정답 확인

정답 ③

34번
보통운전으로 회전수 300rpm,베어링하중 110N을 받는 단열 레디얼 볼 베어링의 기본 동정격하중은? (단, 수명은 6만시 간이고, 하중계수는 1.5이다.)
  1. ① 1693N
  2. ② 163.3N
  3. ③ 1650N
  4. ④ 1650.0N
정답 확인

정답 ①

36번
다음 나사산의 각도 중 틀린 것은?
  1. ① 미터보통나사 60°
  2. ② 관용평행나사 55°
  3. ③ 유니파이보통나사 60°
  4. ④ 미터사다리꼴나사 35°
정답 확인

정답 ④

37번
각속도가 30rad/sec인 원운동을 rpm단위로 환산하면 얼마 인가?
  1. ① 157.1rpm
  2. ② 186.5rpm
  3. ③ 257.1rpm
  4. ④ 286.5rpm
정답 확인

정답 ④

38번
너클 핀 이음에서 인장력이 50kN인 핀의 허용전단응력을 50Mpa이라고 할 때, 핀의 지름 d는 몇mm인가?
  1. ① 22.8
  2. ② 25.2
  3. ③ 28.2
  4. ④ 35.7
정답 확인

정답 ②

39번
스프링의 자유높이 H와 코일의 평균지름 D의 비를 무엇이 라 하는가?
  1. ① 스프링 지수
  2. ② 스프링 변위량
  3. ③ 스프링 상수
  4. ④ 스프링 종황비
정답 확인

정답 ④

40번
축간거리 55cm인 평행한 두 축사이에 회전을 전달하는 한 쌍의 스퍼기어에서 피니언이 124회전할 때, 기어를 96회전 시키려면 피니언의 피치원 지름은?
  1. ① 48cm
  2. ② 62cm
  3. ③ 96cm
  4. ④ 124cm
정답 확인

정답 ①

41번
도면에 굵은 선의 굵기를 0.5mm로 하였다. 가는 선과 아주 굵은 선의 굵기로 가장 적합한 것은?
  1. ① 가는선:0.18mm, 아주굵은선:0.7mm
  2. ② 가는선:0.25mm, 아주굵은선:1mm
  3. ③ 가는선:0.35mm, 아주굵은선:0.7mm
  4. ④ 가는선:0.35mm, 아주굵은선:1mm
정답 확인

정답 ②

42번
핸들이나 바퀴 등의 암 및 림, 리브 등 절단선의 연장선 위 에 90° 회전하여 실선으로 그리는 단면도는?
  1. ① 온단면도
  2. ② 한쪽 단면도
  3. ③ 조합 단면도
  4. ④ 회전도시 단면도
정답 확인

정답 ④

43번
나사의 표시가 다음과 같이 명기되었을 때 이에 대한 설명 으로 틀린 것은?
기계조립산업기사 2015년 2회 43번 문제 그림
  1. ① 나사의 감김방향은 오른쪽이다.
  2. ② 나사의 종류는 미터나사이다.
  3. ③ 암나사 등급은 6H, 수나사 등급은 6g이다.
  4. ④ 2줄 나사이며 나사의 바깥지름은 10mm이다.
정답 확인

정답 ①

44번
가공 방법에 따른 KS가공 방법 기호가 바르게 연결된 것 은?
  1. ① 방전가공: SPED
  2. ② 전해가공: SPU
  3. ③ 전해 연삭: SPEC
  4. ④ 초음파 가공: SPLB
정답 확인

정답 ①

46번
다음 도면에서 기하공차에 관한 설명으로 가장 적합한 것 은?
기계조립산업기사 2015년 2회 46번 문제 그림
  1. ① ø20부분만 원통도가 ø0.01범위 내에 있어야 한다.
  2. ② ø20과 ø40부분의 원통도가 ø0.02범위 내에 있어야 한 다.
  3. ③ ø20과 ø40부분의 진직도가 ø0.02범위 내에 있어야 한 다.
  4. ④ ø20부분만 진직도가 ø0.02범위 내에 있어야 한다.
정답 확인

정답 ③

47번
끼워맞춤 공차 ø50 H7/g6에 대한 설명으로 틀린 것은?
  1. ① ø50H7의 구멍과 ø50g6 축의 끼워맞춤이다.
  2. ② 축과 구멍의 호칭 치수는 모두 ø50이다.
  3. ③ 구멍 기준식 끼워 맞춤이다.
  4. ④ 중간 끼워 맞춤의 형태이다.
정답 확인

정답 ④

49번
도면에서 다음 종류의 선이 같은 장소에 겹치게 될 경우 가 장 우선순위가 높은 것은?
  1. ① 중심선
  2. ② 무게 중심선
  3. ③ 절단선
  4. ④ 치수 보조선
정답 확인

정답 ③

50번
스케치도에 관한 설명으로 틀린 것은?
  1. ① 측정한 치수를 기입한다.
  2. ② 프리핸드로 그린다.
  3. ③ 재질 및 가공법은 기입할 필요가 없다.
  4. ④ 제작도로 대신 사용하기도 한다.
정답 확인

정답 ③

51번
CNC공작기계에서 각 축의 이송 정밀도를 높이기 위하여 사 용하는 나사는?
  1. ① 삼각나사
  2. ② 사각나사
  3. ③ 둥근나사
  4. ④ 볼 나사
정답 확인

정답 ④

52번
CNC선반 작업시 공구가 받는 절삭저항이 가장 큰 것은?
  1. ① 주분력
  2. ② 배분력
  3. ③ 이송분력
  4. ④ 회전분력
정답 확인

정답 ①

53번
CNC와이어 컷 방전가공에서 방전 갭 50μm 와이어 직경 0.2mm일 때 보정량은 얼마인가?
  1. ① 0.12mm
  2. ② 0.13mm
  3. ③ 0.14mm
  4. ④ 0.15mm
정답 확인

정답 ④

54번
다음 머시닝센터 프로그램에서 고정 사이클의 기능 중 G98 의 의미는?
기계조립산업기사 2015년 2회 54번 문제 그림
  1. ① R점 복귀
  2. ② 초기점 복귀
  3. ③ 절대지령
  4. ④ 중분지령
정답 확인

정답 ②

56번
CNC방전 가공에서 안전대책이 아닌 것은?
  1. ① 적절한 접지공사를 한다.
  2. ② 가공액은 지정된 가공액을 사용한다.
  3. ③ 장시간 무인운전을 원칙적으로 피한다.
  4. ④ 운전 중 전극을 만져 간격을 조절한다.
정답 확인

정답 ④

57번
CNC선반 가공 중 내경 완성치수 ø30.0 부위를 측정시, 공 구마멸의 원인으로 ø29.4로 나타났을 때, 해당공구의 공구 보정값은? (단, 현재의 공구 보정값은 X=3.2, Z=6.0이다.)
  1. ① X=3.5, Z=6.0
  2. ② X=3.5, Z=6.6
  3. ③ X=3.8, Z=6.0
  4. ④ X=3.8, Z=6.6
정답 확인

정답 ③

58번

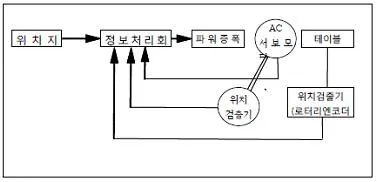

고정밀도로 제어하는 방식으로 가격이 고가이며 그림과 같 은 서보기구는?
기계조립산업기사 2015년 2회 58번 문제 그림
  1. ① 하이브리드 서보방식
  2. ② 반폐쇄회로 방식
  3. ③ 개방회로 방식
  4. ④ 페쇄회로 방식
정답 확인

정답 ①

59번
원점 복귀와 관련된 준비기능에서 기계 원점으로 자동 복귀 하는 기능은?
  1. ① G27
  2. ② G28
  3. ③ G29
  4. ④ G30
정답 확인

정답 ②

60번
미시닝센터에서 M8×1.25인 암나사를 탭핑 사이클로 가공하 고자 할 때, 주축의 이송속도는? (단, 주축 스핀들은 600rpm으로 지정되어 있다.)
  1. ① 125mm/mim
  2. ② 750mm/mim
  3. ③ 1000mm/mim
  4. ④ 1250mm/mim 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②
