1번
공작기계로 가공된 평면, 원통면을 정밀하게 다듬질하는 공구 는?
- ① 서피스 게이지
- ② 스크레이퍼
- ③ 디바이더
- ④ 리머
정답 확인
정답 ②
건설기계설비산업기사 2019년 1회 기출문제
2019-08-04 시행 · 76문항
이 회차 문제 풀기 →2번
드릴링 머신에서 리머(reamer)작업에 대한 설명으로 틀린 것 은?
- ① 드릴링 작업과 동일하게, 빠르게 구멍가공을 할 수 있다.
- ② 높은 정밀도와 표면 다듬질 상태의 구멍이 필요할 때 사 용한다.
- ③ 절삭유를 충분히 공급하여 칩 배출을 원활하게 한다.
- ④ 공작물의 재질과 공작조건에 따라 적당한 리머를 선택한 다.
정답 확인
정답 ①
3번
원형이 대단히 크고 대칭형이거나 같은 모양의 부분이 연속 되어서 전체를 구성할 때 원형의 한 부분만을 제작하고 그 원형을 이동시켜 주형 전체를 만들 수 있는 목형은?
- ① 현형
- ② 골격형
- ③ 코어형
- ④ 부분형
정답 확인
정답 ④
4번
절삭가공 시 발생하는 절삭저항 중 소비동력에 가장 영향을 많이 주는 것은?
- ① 주분력
- ② 배분력
- ③ 이송분력
- ④ 방향분력
정답 확인
정답 ①
5번
절삭가공에 있어서 빌트 업 에지(built-up edge)를 줄이는 방 법이 아닌 것은?
- ① 절삭속도를 증가시킨다.
- ② 절삭 깊이를 줄인다.
- ③ 공구의 윗면 경사각을 크게 한다.
- ④ 마찰계수가 큰 초경합금공구를 사용한다.
정답 확인
정답 ④
6번
드릴링 머신 작업에서 접시머리 볼트의 머리 부분이 묻히도 록 원뿔(추)자리 파기를 하는 작업은?
- ① 리밍
- ② 태핑
- ③ 스폿 페이싱
- ④ 카운터 싱킹
정답 확인
정답 ④
7번
길이 측정기에 해당하지 않는 것은?
- ① 버니어 캘리퍼스
- ② 사인 바
- ③ 하이트 게이지
- ④ 게이지 블록
정답 확인
정답 ②
8번
비교 측정기에 속하는 것은?
- ① 강철자
- ② 다이얼 게이지
- ③ 마이크로미터
- ④ 버니어 캘리퍼스
정답 확인
정답 ②
9번
표준게이지, 마이크로미터 등의 측정면 평면도를 검사하는 데 사용되는 측정기는?
- ① 프로필로미터
- ② 스트레이트 에지
- ③ 옵티컬 플랫
- ④ 프로젝터
정답 확인
정답 ③
10번
S의 영향으로 인장강도, 연신율, 충격값 등이 감소되며 특히 열간 가공 시 균일이 잘 생기는 현상은?
- ① 청열취성(blue shortness)
- ② 수소취성(hydrogen shortness)
- ③ 적열취성(hot shortness)
- ④ 저온취성(cold shortness)
정답 확인
정답 ③
11번
인발작업에서 인발력이 결정되기 위한 인자에 해당되지 않 는 것은?
- ① 역장력
- ② 압하량
- ③ 다이의 각도
- ④ 단면 감소율
정답 확인
정답 ②
12번
용접의 특징으로 틀린 것은?
- ① 이음 접합부의 이음 효율이 높다.
- ② 접합부의 기밀성과 수밀성, 유밀성이 양호하다.
- ③ 제품이 무거워지고 가공을 위한 공수가 많이 든다.
- ④ 열영향으로 잔류응력과 변형이 발생할 수 있다.
정답 확인
정답 ③
13번
피복 아크 용접봉에 있어서 피복제(flux)의 역할이 아닌 것 은?
- ① 아크를 안정시킨다.
- ② 용착 금속을 산화시킨다.
- ③ 필요한 합금원소를 보충한다.
- ④ 용융 금속의 유동성을 증가시킨다.
정답 확인
정답 ②
14번
다음 가공법 중 다이아몬드, 루비, 사파이어 등을 가공하기 에 가장 적합한 것은?
- ① 호닝
- ② 전해연마
- ③ 슈퍼 피니싱
- ④ 초음파 가공
정답 확인
정답 ④
15번
연삭숫돌의 눈메움(loading)을 제거하는 작업은?
- ① 드레싱(dressing)
- ② 보딩(boarding)
- ③ 크러싱(crushing)
- ④ 셰이핑(shaping)
정답 확인
정답 ①
16번
압연 롤과 압연재 사이의 마찰계수를 μ, 롤러로부터 압연압 력을 P라고 할 때 롤이 자력으로 재료를 끌어당기기 위해 성립하여야 하는 관계는?
- ① μ＞tanα
- ② μ＜tanα
- ③ μ＞Psiunα
- ④ μ＜Pcosα
정답 확인
정답 ①
17번
목재, 피혁, 직물 등 탄성이 있는 재료로 된 바퀴 표면에 부 착시킨 미세한 연삭입자로 다듬는 정밀입자 가공은?
- ① 래핑(lappung)
- ② 호닝(honing)
- ③ 폴리싱(polishing)
- ④ 슈퍼 피니싱(superfinishing)
정답 확인
정답 ③
18번
열처리 방법 중 재질을 경화시킬 목적으로 실시하는 것은?
- ① 뜨임
- ② 풀림
- ③ 불림
- ④ 담금질
정답 확인
정답 ④
19번
밀링머신에서 잇수가 24이고, 비틀림각이 18°인 스파이럴 기어를 가공할 때 등가치수는 약 얼마인가?
- ① 18
- ② 24
- ③ 28
- ④ 34
정답 확인
정답 ③
20번
목형용 목재의 특징으로 틀린 것은?
- ① 조직이 불균일하다.
- ② 압력 및 강도가 약하다.
- ③ 금속형에 비해 가공면의 표면거칠기가 매우 우수하다.
- ④ 가공하기가 용이하고, 복잡한 것도 쉽게 제작할 수 있다.
정답 확인
정답 ③
21번
그림과 같은 단붙임 원형축에서 d1:d2=3:2라 하면, 직경이 d1인 축에 생기는 응력 σ1과 직경이 d2인 축에 생기는 응력 σ2의 비는?
- ① 2:3
- ② 3:2
- ③ 9:4
- ④ 4:9
정답 확인
정답 ④
23번
한 변의 길이가 6cm인 정사각형 단면의 단면계수와 같은 원형단면 축을 만들려면 지름을 약 몇 cm로 해야 하는가?
- ① 7.2
- ② 8.2
- ③ 9.2
- ④ 10.2
정답 확인
정답 ①
24번

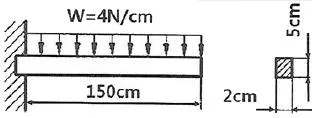

그림과 같이 길이 150cm, 단면 2cm×5cm인 사각형 단면 의 외팔보가 W=4N/cm의 균일분포하중을 받고 있을 때, 이 보에 발생하는 최대 전단응력은 몇 N/cm2인가?
- ① 80
- ② 90
- ③ 100
- ④ 110
정답 확인
정답 ②
25번
평균지름 25cm, 코일의 감김 수 10, 소선의 지름 1.25cm 인 원통형 코일 스프링이 180N의 축 하중을 받을 때 스프 링 상수는 약 몇 N/m인가? (단, 가로 탄성계수는 88Gpa이 다.)
- ① 1719
- ② 2638
- ③ 3528
- ④ 4298
정답 확인
정답 ①
26번
길이 3m, 지름 50cm인 균일단면봉의 자중에 의한 전신장 량은 약 몇 cm인가? (단, E=210GPa, 비중량 γ =7.85×104N/m3이다.)
- ① 1.68×10-5
- ② 1.68×10-4
- ③ 1.68×10-3
- ④ 1.68×10-2
정답 확인
정답 ②
27번
인장응력 800MPa과 압축응력 300MPa이 직각으로 작용하 고 있는 물체가 있다. 이 물체에 작용하고 있는 최대 전단 응력은 몇 MPa인가?
- ① 550
- ② 450
- ③ 350
- ④ 300
정답 확인
정답 ①
28번
직경 10mm, 길이 1m이고 양단이 회전지지된 환봉에 압축 하중을 가할 경우, 좌굴하중은 약 몇 N인가? (단, 황봉은 연 강이고 세로탄성계수는 200GPa이다.)
- ① 243
- ② 969
- ③ 1938
- ④ 3888
정답 확인
정답 ②
29번
σx=-σy=200MPa, τxy=0인 평면응력상태에서 최대전단응력 τmax와 모어원의 윤곽으로 옳은 것은?
- ① 100MPa,
- ② 100MPa,
- ③ 200MPa,
- ④ 200MPa,
정답 확인
정답 ③
30번
지름 25mm, 길이 2m의 전동축이 400Nㆍm의 비틀림 모멘 트를 받고 있다. 이 축의 비틀림 각도는 약 몇 도인가? (단, 축 재료의 전단탄성계수는 90GPa이다)
- ① 5.7°
- ② 7.7°
- ③ 10.3°
- ④ 13.3°
정답 확인
정답 ④
31번
길이 2.4m이고, 지름 3mm인 강선에 인장하중 850N이 작 용할 때 강선의 신장량은 약 몇 cm인가? (단, 세로탄성계수 는 210GPa이다.)
- ① 0.137
- ② 0.256
- ③ 0.372
- ④ 0.514
정답 확인
정답 ①
33번
다음 그림과 같은 삼각형 분포 하중 W1=10kN/m이 작용하 고 있는 길이 4m인 단순보에서 반력 RA는 몇 kN인가?
- ① 5
- ② 10
- ③ 15
- ④ 20
정답 확인
정답 ②
34번
그림과 같은 구조물에 수직하중 100N이 작용할 때 강선 BC가 받는 힘은 약 몇 N인가?
- ① 86.6
- ② 110.5
- ③ 125.5
- ④ 136.5
정답 확인
정답 ①
36번
지름이 10cm이고, 길이가 1m인 연강봉이 인장하중을 받고 0.5mm늘어났다. 이 봉에 축적된 탄성 에너지는 약 몇 Nㆍ m인가? (단, 세로탄성계수는 210GPa이다.)
- ① 56.3
- ② 102.4
- ③ 206.2
- ④ 312.7
정답 확인
정답 ③
37번
원형 단면의 외팔보가 500Nㆍm의 최대굽힘 모멘트를 받고 있을 때, 이 보의 지름은 약 몇 mm인가? (단, 외팔보의 허 용 굽힘응력 σa=124MPa이다.)
- ① 16.4
- ② 27.4
- ③ 34.5
- ④ 43.5
정답 확인
정답 ③
38번
지름 4.5cm, 길이 115cm의 원형 단면의 축이 있다. 그 양 단을 수직 벽에 고정하고 온도를 70℃만큼 높이면 벽에 작 용하는 힘은 약 몇 kN인가? (단, 이 봉은 온도가 100℃ 올 라갈 때 1.4mm 늘어나고 세로탄성계수는 210GPa이다.)
- ① 270
- ② 285
- ③ 290
- ④ 295
정답 확인
정답 ②
39번
다음 그림은 어떤 단순보의 굽힘 모멘트 선도이다. 어떤 하 중 상태에 있는가? (단, Mb는 굽힘 모멘트, x는 보의 길이이 다.)
- ① 중앙에 분포하중이 a의 길이에 걸쳐 작용한다.
- ② 동일한 2개의 집중하중이 작용한다.
- ③ 크기가 다른 2개의 집중하중이 작용한다.
- ④ 중앙에 1개의 집중하중이 작용한다.
정답 확인
정답 ③
40번
지름 6cm의 봉에 400kN의 인장하중을 가했더니 지름이 0.0006cm 수축하였다. 이 때 푸아송의 비는 약 얼마인가? (단, 세로탄성계수는 210GPa이다.)
- ① 0.30
- ② 0.25
- ③ 0.20
- ④ 0.15
정답 확인
정답 ④
41번
표준상태의 탄소강에서 탄소의 함유량이 증가함에 따라 증 가하는 성질로 짝지어진 것은?
- ① 비열, 전기저항, 항복점
- ② 비중, 열팽창계수, 열전도도
- ③ 내식성, 열팽창계수, 비열
- ④ 전기저항, 연신율, 열전도도
정답 확인
정답 ①
42번
다음 중 뜨림의 목적과 가장 거리가 먼 것은?
- ① 인성 부여
- ② 내마모성의 향상
- ③ 탄화물의 고용강화
- ④ 담금질할 때 생긴 내부응력 감소
정답 확인
정답 ③
43번
다음 금속재료 중 인장강도가 가장 낮은 것은?
- ① 백심가단주철
- ② 구상흑연주철
- ③ 회주철
- ④ 주강
정답 확인
정답 ③
44번
티타늄 합금의 일반적인 성질에 대한 설명으로 틀린 것은?
- ① 열팽창계수가 작다.
- ② 전기저항이 높다.
- ③ 비강도가 낮다.
- ④ 내식성이 우수하다.
정답 확인
정답 ③
45번
초경합금에 관한 사항으로 틀린 것은?
- ① WC분말에 Co분말을 890℃에서 가열 소결시킨 것이다.
- ② 내마모성이 아주 크다.
- ③ 인성, 내충격성 등을 요구하는 곳에는 부적합하다.
- ④ 전단, 인발, 압출 등의 금형에 사용된다.
정답 확인
정답 ①
46번
다음 중 온도변화에 따른 탄성계수의 변화가 미세하여 고급 시계, 정밀저울의 스프링에 사용되는 것은?
- ① 인코넬
- ② 엘린바
- ③ 니크롬
- ④ 실리콘브론즈
정답 확인
정답 ②
47번
담금질한 강재의 잔류 오스테나이트를 제거하며, 치수변화 등을 방지하는 목적으로 0℃ 이하에서 열처리하는 방법은?
- ① 저온뜨임
- ② 심랭처리
- ③ 마템퍼링
- ④ 용체화처리
정답 확인
정답 ②
48번
Fe-Mn, Fe-Si으로 탈산시켜 상부에 작은 수축관과 수소의 기포만이 존재하며 탄소 함유량이 0.15~0.3% 정도인 강은?
- ① 킬드강
- ② 캡드강
- ③ 림드강
- ④ 세미킬드강
정답 확인
정답 ④
49번
다음 조직 중 2상 혼합물은?
- ① 펄라이트
- ② 시멘타이트
- ③ 페라이트
- ④ 오스테나이트
정답 확인
정답 ①
50번
다음 중 피로 수명이 높으며 금속 스프링과 같은 탄성을 가 지는 수지는?
- ① PE
- ② PC
- ③ PS
- ④ POM
정답 확인
정답 ④
51번
폴(pawl)과 결합하여 사용하며, 한쪽 방향으로는 간헐적인 회전운동을 주고 반대쪽으로는 회전을 방지하는 역할을 하 는 장치는?
- ① 플라이 휠(fly wheel)
- ② 래칫 휠(rachet wheel)
- ③ 블록 브레이크(block brake)
- ④ 드럼 브레이크(drum brake)
정답 확인
정답 ②
53번
재료의 기준강도(인장강도)가 400N/mm2이고, 허용응력이 100N/mm2일 때, 안전율은?
- ① 0.2
- ② 1.0
- ③ 4.0
- ④ 16.0
정답 확인
정답 ③
54번
다음 중 용접법을 분류할 경우 용접부의 형상에 따라 구분 한 것은?
- ① 가스 용접
- ② 필릿 용접
- ③ 아크 용접
- ④ 플라스마 용접
정답 확인
정답 ②
55번
V벨트의 회전 속도가 30m/s, 벨트의 단위 길이당 질량이 0.15kg/m, 긴장측의 장력이 196N일 경우, 벨트의 회전력 (유효장력)은 약 몇 N인가? (단, 벨트의 장력비는 eμθ=4이 다.)
- ① 20.21
- ② 34.84
- ③ 45.75
- ④ 56.55
정답 확인
정답 ③
56번
핀 전체가 두 갈래로 되어있어 너트의 풀림 방지나 핀이 빠 져 나오지 않게 하는데 사용되는 핀은?
- ① 너클 핀
- ② 분할 핀
- ③ 평행 핀
- ④ 테이퍼 핀
정답 확인
정답 ②
57번
스퍼 기어에서 이의 크기를 나타내는 방법이 아닌 것은?
- ① 모듈로서 나타낸다.
- ② 전위량으로 나타낸다.
- ③ 지름 피치로 나타낸다.
- ④ 원주 피치로 나타낸다.
정답 확인
정답 ②
58번
150rpm으로 5kW의 동력을 전달하는 중실축의 지름은 약 몇 mm 이상이어야 하는가? (단, 축 재료의 허용전단응력은 19.6MPa이다.)
- ① 36
- ② 40
- ③ 44
- ④ 48
정답 확인
정답 ③
59번
다음 ()안에 들어갈 내용으로 옳은 것은?
- ① 50% 이상
- ② 50% 미만
- ③ 25% 이상
- ④ 25% 미만
정답 확인
정답 ②
60번
회전수 600rpm, 베어링하중 18kN의 하중을 받는 레이디얼 저널 베어링의 지름은 약 몇 mm인가? (단, 이 때 작용하는 베어링압력은 1N/mm2, 저널의 폭(ℓ)과 지름(d)의 비 ℓ /d=2.0으로 한다.)
- ① 80
- ② 85
- ③ 90
- ④ 95
정답 확인
정답 ④
61번
펌프의 송출 압력과 송출량을 일정히 하고 정변위 유압 모 터의 변위량을 변화시켜 유압모터의 속도를 변화시키면서 정마력 구동이 얻어지는 회로는?
- ① 카운터 밸런스 회로
- ② 직렬 배치 회로
- ③ 파일럿 조작 회로
- ④ 정출력 구동 회로
정답 확인
정답 ④
62번
유압 장치를 사용하여 힘을 증대하는 기계는?
- ① 진동 개폐 밸브
- ② 토크 컨버터
- ③ 쇼크 업소버
- ④ 유압 잭
정답 확인
정답 ④
63번
어떤 작동유의 압축률이; 6.8×10-5 일 때, 압력을 0에서 100MPa까지 압축하면 체적은 몇 % 감소하는가?
- ① 0.48%
- ② 0.58%
- ③ 0.68%
- ④ 0.78%
정답 확인
정답 ③
64번
다음 중 기어펌프에서 맥동 원인이 되는 폐입 현상을 방지 하기 위해 사용하는 방법으로 가장 적절한 것은?
- ① 피스톤 로드 강도를 크게 한다.
- ② 기어펌프의 토출압을 낮춘다.
- ③ 백래쉬를 적게 한다.
- ④ 릴리프 홈을 만든다.
정답 확인
정답 ④
65번
다음 중 유압 속도제어 회로에 해당되지 않는 것은?
- ① 미터 인 회로
- ② 블리드 아웃 회로
- ③ 미터 아웃 회로
- ④ 블리드 오프 회로
정답 확인
정답 ②
66번
외부 파일럿 압력이 정해진 압력에 도달하면, 입구 쪽에서 탱크 쪽으로 자유 흐름을 허락하는 압력 제어 밸브는?
- ① 스로틀 밸브
- ② 리듀싱 밸브
- ③ 언로드 밸브
- ④ 디셀러레이션 밸브
정답 확인
정답 ③
67번
다음 중 어큐물레이터의 주요 사용목적으로 옳지 않은 것 은?
- ① 압력 감소용
- ② 에너지 축적용
- ③ 충격 압력의 완충용
- ④ 펌프 토출압의 맥동 감쇄
정답 확인
정답 ①
68번
다음 기호로 표시되는 것은?
- ① 가변 교축 밸브
- ② 바이패스형 유량 조절 밸브
- ③ 유량 조정 밸브(체크밸브붙이)
- ④ 직렬형 유량 조정 밸브(온도보상붙이)
정답 확인
정답 ③
69번
유압 베인 모터의 1회전당 유량이 20cc이고 기름의 공급압 력이 60N/cm2 때, 유량이 20ℓ/min이면 발생할 수 있는 최 대 토크는 약 몇 Nㆍm인가?
- ① 1.91
- ② 2.49
- ③ 3.59
- ④ 4.48
정답 확인
정답 ①
70번
다음 중 압력제어 밸브에 해당하지 않는 것은?
- ① 감압 밸브
- ② 체크 밸브
- ③ 시퀀스 밸브
- ④ 릴리프 밸브
정답 확인
정답 ②
71번
스크레이퍼(scraper)의 용도가 아닌 것은?
- ① 토양을 굴삭한다.
- ② 토양을 운반한다.
- ③ 토양을 다진다.
- ④ 토양을 하역한다.
정답 확인
정답 ③
72번
무한궤도식 건설기계의 하부구동체(하부추진체)와 직접적인 관계가 없는 것은?
- ① 트랙롤러
- ② 전부유동륜
- ③ 리코일스프링
- ④ 조향기어박스
정답 확인
정답 ④
73번
버킷 평적 용량이 0.5m3인 굴삭기로 10초에 1회의 속도로 작업을 하고 있을 때 1시간 동안 이론 작업량(m3/h)은? (단, 버킷 계수는 1.0, 작업효율은 1.0, 토량변화율은 1.0이다.)
- ① 90
- ② 120
- ③ 180
- ④ 240
정답 확인
정답 ③
74번
디젤기관의 연료분사펌프에서 분사량을 조절하는 부품은?
- ① 태핏
- ② 플런저
- ③ 릴리프 밸브
- ④ 딜리버리 밸브
정답 확인
정답 ②
75번
자연수를 보건위생상 해가 없는 수질로 처리하는 정수법 중 깊은 우물이나 지하수에서 철이나 암모니아 등이 다량 용해 되어 있을 때 이를 제거하기 위해 물을 공기(산소)에 잘 접 촉시켜 용해물을 산화하여 제거하는 방법은?
- ① 침전법
- ② 살균법
- ③ 경수 연화법
- ④ 폭기법
정답 확인
정답 ④
76번
다음 중 주로 정지 작업을 하며 지균 작업, 제설 작업, 하수 구 파기, 제방 작업 등에 가장 효과적인 장비는?
- ① 굴삭기
- ② 노상 안정기
- ③ 항타 및 항발기
- ④ 모터 그레이더
정답 확인
정답 ④
77번
모터 스크레이퍼에서 주행과 관련한 동력 전달 계통을 구성 하는 장치가 아닌 것은?
- ① 엔진
- ② 에이프런
- ③ 차동기어장치
- ④ 유성 기어형 종감속 기어
정답 확인
정답 ②
78번
공기압축기의 부품 중 공기량을 조정하여 일정 압력으로 유 지시켜 탱크로 보내주는 역할을 하는 것은?
- ① 애프터 쿨러
- ② 인터 쿨러
- ③ 언로더 밸브
- ④ 이젝터
정답 확인
정답 ③
79번
아스팔트 피니셔의 규격표시는?
- ① 아스팔트 혼합제는 포설할 수 있는 표준 포장 폭(m)
- ② 아스팔트 혼합제의 생산량(리터)
- ③ 배송능력(m3/sec)
- ④ 탱크 용량(kg)
정답 확인
정답 ①
80번
준설선에 관한 설명으로 틀린 것은?
- ① 버킷 준설선은 암반 준설에 적합하다.
- ② 펌프 준설선을 주로 매립 공사에 이용된다.
- ③ 그래브 준설선은 규모가 작은 공사, 협소한 장소에서의 작업에 유리하다.
- ④ 디퍼 준설선은 굴착력이 강해 경토질이나 암반 준설에 적합하다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인
정답 ①
