1번
다음 프레스 가공 중에서 전단작업의 종류가 아닌 것은?
- ① 슬리팅(slitting)
- ② 컬링(curling)
- ③ 블랭킹(blanking)
- ④ 트리밍(trimming)
정답 확인
정답 ②
건설기계설비산업기사 2017년 1회 기출문제
2017-03-05 시행 · 73문항
이 회차 문제 풀기 →2번
경사면 위를 연속적으로 원활하게 흘러 나가는 모양이며, 연 한 재질의 공작물을 고속절삭 할 때 생기는 칩의 형태는?
- ① 균열형
- ② 열단형
- ③ 유동형
- ④ 전단형
정답 확인
정답 ③
3번
숫돌축 수직형 평면연삭기의 연삭방법이 아닌 것은?
- ① 측면연삭
- ② 양면연삭
- ③ 테이블 왕복식
- ④ 테이블 회전식
정답 확인
정답 ①
4번
배럴가공의 장점으로 틀린 것은?
- ① 연삭의 효과
- ② 스케일 제거
- ③ 도금의 효과
- ④ 매끈한 가공면을 얻음
정답 확인
정답 ③
5번
절단부를 불활성 가스로 둘러싸고 텅스텐 전극과 모재 사이 에 아크를 발생시켜 절단하는 방법은?
- ① 금속 아크 절단
- ② TIG 절단
- ③ 탄소 아크 절단
- ④ 산소 아크 절단
정답 확인
정답 ②
6번
주물결함의 종류를 설명한 내용 중 틀린 것은?
- ① 기공(blow hole) : 용융금속이 주형내부에서 응고 수축할 때 일어나는 현상으로 용탕이 부족하여 속이 빈 공동부가 생기는 것
- ② 콜드 셧(cold shut): 주물표면 상형 또는 수직한 표면에 나타나는 불규칙한 선
- ③ 버클(buckle): 주물표면에 불규칙하게 나타나는 오목부 파 손부분
- ④ 용탕침투: 주물표면에 주물사가 스며들어가는 현상
정답 확인
정답 ①
7번
치공구 설계시 고려해야 할 사항과 거리가 먼 것은?
- ① 공정도를 기준하여 설계하여야 한다.
- ② 가공물의 절삭량을 고려하여야 한다.
- ③ 가공물에서 나오는 칩의 처리문제를 고려하여야 한다.
- ④ 손으로 조작하는 치공구는 충분한 강도를 가지면서 무겁 게 설계하여야 한다.
정답 확인
정답 ④
8번
다음 중 인성을 부여하기 위해서 실시하는 열처리는?
- ① 풀림
- ② 불림
- ③ 뜨임
- ④ 담금질
정답 확인
정답 ③
9번
측정기 중 게이지블록 측정면의 밀착상태, 즉 평면도 검사기 구로 적합한 것은?
- ① 정반
- ② 자분탐상법
- ③ 옵티컬 플랫
- ④ 다이얼 게이지
정답 확인
정답 ③
10번
선반에서 지름이 12.4mm인 연강봉을 절삭할 때, 절삭속도 를 16m/min으로 한다면 주축의 회전수는 약 몇 rpm인가?
- ① 6.8
- ② 357
- ③ 411
- ④ 457
정답 확인
정답 ③
11번
압연 시 압하율을 크게 하는 것과 관계 없는 것은?
- ① 지름이 큰 롤을 사용한다.
- ② 압연재를 측면에서 밀어준다.
- ③ 압연재의 온도를 높인다.
- ④ 롤의 회전속도를 높인다.
정답 확인
정답 ②
12번
방전가공에 관한 설명으로 틀린 것은?
- ① 전극 재료는 구리나 흑연 등을 사용한다.
- ② 가공물의 경도와 관계없이 가공이 가능하다.
- ③ 가공 부분에 변질 층이 남지 않아 가공면이 매우 깨끗하 다.
- ④ 전극과 가공물 사이에 전기를 통전시켜, 방전현상의 열 에너지를 이용하여 가공한다.
정답 확인
정답 ③
13번
주물사의 시험법이 아닌 것은?
- ① 내화도 시험
- ② 전도도 시험
- ③ 입도 시험
- ④ 통기도 시험
정답 확인
정답 ②
14번
가공물에 중심을 잡거나, 정반 위에서 가공물을 이동시켜 평행선을 그을 때 또는 평행면의 검사용 등으로 사용되는 공구는?
- ① V블록
- ② 펀치
- ③ 스크레이퍼
- ④ 서피스 게이지
정답 확인
정답 ④
15번
단조작업에서 해머의 무게가 100N이고 해머의 효율이 80% 이며, 중력가속도가 9.8m/s2이고, 단조 에너지가 200J일 때, 해머의 타격속도는 약 몇 m/s인가?
- ① 20
- ② 15
- ③ 10
- ④ 7
정답 확인
정답 ④
16번
평면이나 원통면을 정밀하게 다듬질 하는 공구는?
- ① 정
- ② 쇠톱
- ③ 펀치
- ④ 스크레이퍼
정답 확인
정답 ④
17번
구성인선의 방지대책으로 틀린 것은?
- ① 절삭 깊이를 크게 한다.
- ② 절삭 속도를 빠르게 한다.
- ③ 공구 윗면 경사각을 크게 한다.
- ④ 윤활성이 좋은 절삭제를 사용한다.
정답 확인
정답 ①
18번
전기적 에너지를 기계적 에너지로 변환시켜, 주로 유리, 세 라믹, 도지기, 수정등의 소성변형이 되지 않고 취성이 큰 재 료를 가공하는데 적합한 가공방법은?
- ① 방전가공
- ② 전해가공
- ③ 전해연마
- ④ 초음파 가공
정답 확인
정답 ④
19번
다음 중 일반적인 용접의 특징으로 틀린 것은?
- ① 보수와 수리가 용이하다.
- ② 기밀, 수밀, 유밀 등 이음효율이 높다.
- ③ 소음이 적어 실내에서 작업이 가능하다.
- ④ 재질의 변형이나 잔류응력이 발생하지 않는다.
정답 확인
정답 ④
20번
버니어 캘리퍼스의 눈금 읽기에서 어미자 1눈금의 간격이 1mm이고, 어미자 눈금 19mm를 아들자로 20등분할 때 아 들자가 읽을 수 있는 최소 측정값은?
- ① 0.02mm
- ② 0.03mm
- ③ 0.04mm
- ④ 0.05mm
정답 확인
정답 ④
22번
같은 크기의 전단력이 작용하는 원형단면의 보에서 지름을 4배로 하면 그 단면의 최대전단응력은 어떻게 되는가?
- ① 1/2로 감소한다.
- ② 1/4로 감소한다.
- ③ 1/8로 감소한다.
- ④ 1/16로 감소한다.
정답 확인
정답 ④
24번
매분 400 회전하면서 200kW의 동력을 전달할 수 있는 길 이 1m인 원형 축의 최소 지름은 약 몇 mm 이상이여야 하 는가? (단, 허용전단응력은 25MPa이다.)
- ① 78.2
- ② 86.4
- ③ 99.1
- ④ 107.8
정답 확인
정답 ③
25번
바깥지름 300mm, 두께 5mm인 주철제 수도관 단면의 단면 2차 모멘트는 몇 cm4인가?
- ① 5.04×103
- ② 10.6×103
- ③ 15.9×103
- ④ 21.2×103
정답 확인
정답 ①
26번
장주에서 길이와 재질이 같고 단면적이 같은 다음 기둥들 중에서 가장 작은 좌굴하중을 받는 기둥은?
- ① 일단고정, 타단자유
- ② 양단회전
- ③ 일단회전, 타단고정
- ④ 양단고정
정답 확인
정답 ①
27번
축 방향에 하중이 작용할 때 최대 수직 응력이 발생하는 단 면의 방향 θ에 대한 설명으로 옳은 것은? (단, θ는 축 방향 과 수직인 단면과의 각이다.)
- ① θ=45°의 단면에 생긴다.
- ② θ=90°의 단면에 생긴다.
- ③ θ=30°의 단면에 생긴다.
- ④ θ=0°의 단면에 생긴다.
정답 확인
정답 ④
28번
바깥지름 40cm, 안지름 20cm의 짧은 주철제 원통에 300kN의 압축하중이 작용했을 때, 발생하는 압축 응력은 몇 MPa인가?
- ① 1.18
- ② 2.18
- ③ 3.18
- ④ 4.18
정답 확인
정답 ③
29번
응력-변형률 선도에서 후크(Hooke)의 법칙이 성립되는 지 점은?
- ① 비례한도
- ② 항복점
- ③ 극한강도
- ④ 파괴강도
정답 확인
정답 ①
30번
그림과 같이 길이 1m, 지름 2.5cm인 원형 단면 외팔보의 자유단에 집중하중이 작용하여 최대 처짐량 1.2cm가 되었 다. 이때 보의 최대 굽힘 응력은 몇 MPa인가? (단, 재료의 탄성계수는 210GPa이다.)
- ① 94.5
- ② 126
- ③ 189
- ④ 220
정답 확인
정답 ①
31번
수직응력 σx=-20MPa, σy=30MPa, 전단응력 τxy=10MPa이 작용하는 평면응력 상태에서 주응력(σ1)의 크기는?
- ① 26.9MPa
- ② 30MPa
- ③ -21.9MPa
- ④ 31.9MPa
정답 확인
정답 ④
33번
코일 스프링이 500N의 힘을 작용시켰더니 길이가 1.5cm 줄었다. 이 때 스프링에 저장된 탄성 변형에너지 몇 Nㆍm 인가?
- ① 1.88
- ② 3.75
- ③ 7.50
- ④ 15.0
정답 확인
정답 ②
34번
시행착오설에 의한 학습법칙에 해당하는 것은? σx=120MPa, σy=-40MPa의 2축응력 상태에 있는 요소에서 최대 전단 응 력을 받는 단면에서의 법선응력은 몇 MPa인가?
- ① 10
- ② 20
- ③ 40
- ④ 80
정답 확인
정답 ③
35번
지름 3cm의 연강봉을 17℃에서 벽에 고정한 후 50℃로 가 열하였을 때 봉의 끝이 벽에 미치는 힘은 약 몇 kN인가? (단, 탄성계수 E=210GPa, 선팽창계수 a=11.5×10-6/℃이 다.)
- ① 52.3
- ② 54.3
- ③ 56.3
- ④ 58.3
정답 확인
정답 ③
38번

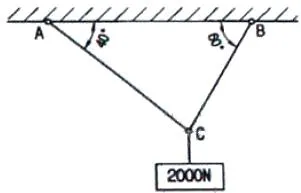

그림과 같이 2개의 강선(wire) AC 및 BC에 2000N의 물체 를 매달았을 때 강선 AC가 받는 힘은 약 몇 N인가? (단, A 와 B에서의 각도는 각가 40°, 60°이다.)
- ① 984
- ② 1015
- ③ 1484
- ④ 1555
정답 확인
정답 ②
40번

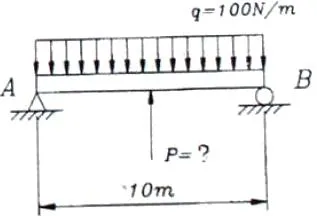

그림과 같이 균일 분포 하중을 받는 단순보의 중앙점에서의 굽힘모멘트가 “0”이 되기 위해서는 몇 N의 힘으로 밀어 올 려야 하는가?
- ① 500
- ② 750
- ③ 1000
- ④ 1500
정답 확인
정답 ①
41번
소결합금으로 된 공구강은?
- ① 초경합금
- ② 스프링강
- ③ 탄소공구강
- ④ 기계구조용강
정답 확인
정답 ①
42번
주철에서 탄소강과 같이 강인성이 우수한 조직을 만들 수 있는 흑연 모양은?
- ① 편상흑연
- ② 괴상흑연
- ③ 구상흑연
- ④ 공정상흑연
정답 확인
정답 ③
43번
열간 가공과 냉간 가공을 구별하는 온도는?
- ① 표정 온도
- ② 공석 온도
- ③ 공정 온도
- ④ 재결정 온도
정답 확인
정답 ④
44번
플라스틱 재료의 일반적인 성질을 설명 한 것 중 틀린 것 은?
- ① 열에 약하다.
- ② 성형성이 좋다.
- ③ 표면경도가 높다.
- ④ 대부분 전기 절연성이 좋다.
정답 확인
정답 ③
45번
담금질한 강재의 잔류 오스테나이트를 제거하며, 치수변화 등을 방지하는 목적으로 0℃ 이하에서 열처리하는 방법은?
- ① 저온뜨임
- ② 심냉처리
- ③ 마템퍼링
- ④ 용체화처리
정답 확인
정답 ②
46번
공구 재료가 갖추어야 할 일반적 성질 중 틀린 것은?
- ① 인성이 클 것
- ② 취성이 클 것
- ③ 고온경도가 클 것
- ④ 내마열성이 클 것
정답 확인
정답 ②
47번
알루미늄의 성질로 틀린 것은?
- ① 비중이 약 7.8이다.
- ② 면심입방격자 구조이다.
- ③ 용융점은 약 660℃이다.
- ④ 대기 중에서 내식성이 좋다.
정답 확인
정답 ①
48번
다음 중 발전기, 전동기, 변압기 등의 철심 재료에 가장 적 합한 특수강은?
- ① 규소강
- ② 베어링강
- ③ 스프링강
- ④ 고속도로공구강
정답 확인
정답 ①
49번
구리합금 중 최고의 강도를 가진 석출 경화성 합금으로 내 열성, 내식성이 우수하여 베어링 및 고급 스프링 재료로 이 용되는 청동은?
- ① 납청동
- ② 인청동
- ③ 베릴륨 청동
- ④ 알루미늄 청동
정답 확인
정답 ③
50번
담금질 조직 중에 냉각속도가 가장 빠를 때 나타나는 조직 은?
- ① 소르바이트
- ② 마텐자이트
- ③ 오스테나이트
- ④ 트루스타이트
정답 확인
정답 ②
51번
주로 회전운동을 왕복운동으로 변환시키는 데 사용하는 기 계요소로서 내연기관의 밸브 개폐기구 등에 사용되는 것은?
- ① 마찰차(friction wheel)
- ② 클러치(clutch)
- ③ 기어(gear)
- ④ 캠(cam)
정답 확인
정답 ④
52번
볼 베어링에서 수명에 대한 설명으로 옳은 것은?
- ① 베어링에 작용하는 하중의 3승에 비례한다.
- ② 베어링에 작용하는 하중의 3승에 반비례한다.
- ③ 베어링에 작용하는 하중의 10/3승에 비례한다.
- ④ 베어링에 작용하는 하중의 10/3승에 반비례한다.
정답 확인
정답 ②
53번
전달동력 2.4kW, 회전수 1800rpm을 전달하는 축의 지름은 약 몇 mm 이상으로 해야 하는가? (단, 축의 허용전단응력 은 20MPa이다.)
- ① 20
- ② 12
- ③ 15
- ④ 17
정답 확인
정답 ③
54번
드럼의 지름 600mm인 브레이크 시스템에서 98.1Nㆍm의 제동 토크를 발생시키고자 할 때 블록을 드럼에 밀어붙이는 힘은 약 몇 kN인가? (단, 접촉부 마찰계수는 0.3이다.)
- ① 0.54
- ② 1.09
- ③ 1.51
- ④ 1.96
정답 확인
정답 ②
55번
원형 봉에 비틀림 모멘트를 가할 때 비틀림 변형이 생기는 데, 이 때 나타나는 탄성을 이용한 스프링은?
- ① 토션 바
- ② 벌류트 스프링
- ③ 와이어 스프링
- ④ 비틀림 코일스프링
정답 확인
정답 ①
56번
잇수 32, 피치 12.7mm, 회전수 500rpm의 스프로킷 휠에 50번 롤러 체인을 사용하였을 경우 전달동력은 약 몇 kW인 가? (단, 50번 롤러 체인의 파단하중은 22.10kN, 안전율은 15이다.)
- ① 7.8
- ② 6.8
- ③ 5.6
- ④ 5.0
정답 확인
정답 ④
58번
0.45t의 물체를 지지하는 아이 볼트에서 볼트의 허용인장응 력이 48MPa라 할 때, 다음 미터나사 중 가장 적합한 것은? (단, 나사 바깥지름은 골지름의 1.25배로 가정하고, 적합한 사양 중 가장 작은 크기를 선정한다.)
- ① M14
- ② M16
- ③ M18
- ④ M20
정답 확인
정답 ①
59번
기어의 피치원 지름이 무한대로 회전운동을 직선운동으로 바꿀 때 사용하는 기어는?
- ① 베벨 기어
- ② 헬리컬 기어
- ③ 래크와 피니언
- ④ 윔 기어
정답 확인
정답 ③
60번
용접이음의 단점에 속하지 않는 것은?
- ① 내부 결함이 생기고 쉽고 정확한 검사가 어렵다.
- ② 용접공의 기능에 따라 용접부의 강도가 좌우된다.
- ③ 다른 이음작업과 비교하여 작업 공정이 많은 편이다.
- ④ 잔류응력이 발생하기 쉬워서 이를 제거하는 작업이 필요 하다.
정답 확인
정답 ③
61번
축압기(accumulator)의 주 용도는?
- ① 작동 후의 폐유를 재생시키는 장치
- ② 유압유를 저장하여 유압펌프에 계속 공급
- ③ 유체의 누설 또는 외부로부터의 이물질 침입 방지
- ④ 유압 에너지의 축적 및 유압회로에서의 맥동, 서지 압력 의 흡수
정답 확인
정답 ④
62번

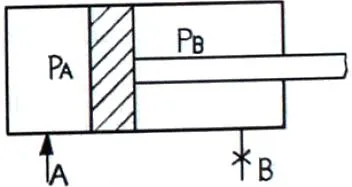

실린더 로드의 부하가 없는 곳(A측)에 PA=60kgf/cm2의 압 력을 보내며 B측의 출구를 닫으면 B측에 발생하는 압력 PB 는 약 몇 kgf/cm2인가? (단, 실린더 내경 50mm, 로드의 지 름 25mm이다.)
- ① 40
- ② 60
- ③ 80
- ④ 100
정답 확인
정답 ③
63번
유압관로에서 필요에 라 유체의 일부 또는 전부를 분기시키 는 관로는?
- ① 통기관로
- ② 드레인 관로
- ③ 바이패스관로
- ④ 통로
정답 확인
정답 ③
64번
릴리프 밸브가 정상상태에서 밸브의 포핏이 이동하여 배출 구로부터 기름이 탱크로 돌아올 때의 압력은?
- ① 설정 압력
- ② 전량 아벽
- ③ 서지 압력
- ④ 크랭킹 압력
정답 확인
정답 ④
65번
용량이 같은 단단 펌프 2개를 1개의 본체 내에 직렬로 연결 시킨 것으로 고압으로 대출력이 요구되는 곳에 주로 사용되 는 베인 펌프는?
- ① 2단 베인 펌프
- ② 2중 베인 펌프
- ③ 2단 복합 펌프
- ④ 피스톤 펌프
정답 확인
정답 ①
66번
기기의 통로나 관로에서부터 탱크나 매니폴트 등에 돌아오 는 액체 또는 액체가 돌아오는 현상을 무엇이라 하는가?
- ① leakage
- ② drain
- ③ free flow
- ④ displacement
정답 확인
정답 ②
67번
기호 요소 중에서 실선이 나타내는 용도가 아닌 것은?
- ① 주관로
- ② 전기 신호선
- ③ 드레인 관로
- ④ 밸브 사이의 관로
정답 확인
정답 ③
68번
다음 중 압력의 단위로 옳은 것은?
- ① kg/m3
- ② Pa
- ③ kgf/cm3
- ④ J/s
정답 확인
정답 ①
69번
그림과 같은 유압기호가 의미하는 조작 방식은?
- ① 인력
- ② 플런저
- ③ 페달
- ④ 누름 버튼
정답 확인
정답 ②
70번
기름의 압축률이 6.8×10-5/cm2/kgf일 때 압력을 0에서 300kgf/cm2까지 압축하면 체적은 약 몇 %가 감소하는가?
- ① 2.04%
- ② 0.023%
- ③ 2.27%
- ④ 0.0204%
정답 확인
정답 ①
71번
아스팔트 믹싱 플랜트가 일밙거으로 하는 일이 아닌 것은?
- ① 아스팔트 가열
- ② 골재건조
- ③ 골재쇄석
- ④ 아스팔트 혼합
정답 확인
정답 ③
72번
기중기(crane)의 규격 표시 방법은?
- ① 최대 적재 중량(t)으로 나타낸다.
- ② 최대 기중 능력(kW)으로 나타낸다.
- ③ 시간당 기중 능력(t/h)으로 나타낸다.
- ④ 들어 올림 능력(t)과 그 때의 작업반경(m)으로 나타낸다.
정답 확인
정답 ④
73번
불도저가 견인력이 20kN이고, 6m/s로 주행할 경우 견인동 력은 약 몇 kW인가?
- ① 120
- ② 60
- ③ 90
- ④ 30
정답 확인
정답 ①
74번
비자항식의 작업선 또는 토운선의 예항, 이동에 사용하기 위해서 작업선을 끌어 이동하는데 사용하는 부속선은?
- ① 바지(barge)
- ② 터그 보트(tug boat)
- ③ 푸셔(pusher)
- ④ 준설선(dredger)
정답 확인
정답 ②
75번
자연수를 보건위생상 해가 없는 수질로 처리하는 정수법 중 깊은 우물이나 지하수에서 철이나 암모니아 등이 다량 용해 되어 있을 때 이를 제거하기 위해 물을 공기(산소)에 잘 법 촉시켜 용해물을 산화하여 제거하는 방법은?
- ① 침전법
- ② 살균법
- ③ 경수 연화법
- ④ 폭기법
정답 확인
정답 ④
76번
비행장이나 도로의 신설 등과 같은 대규모 정지 작업에도 적합하며, 볼(bowl)의 평적용량으로 그 규격을 표시하는 운 반기계는?
- ① 파일 드라이버
- ② 백 호
- ③ 스크레이퍼
- ④ 드래그 라인
정답 확인
정답 ③
77번
전압식 롤러(roller) 중 함수량이 적은 토사를 얕은 두께로 다질 때, 특히 아스팔트 포장의 초기전압에 적합한 것은?
- ① 머캐덤(macadam) 롤러
- ② 탠덤(tandem) 롤러
- ③ 탬핑(tamping) 롤러
- ④ 타이어(tire) 롤러
정답 확인
정답 ①
78번
무한궤도식 주행장치의 구성요소 등 트랙 앞부분의 하중을 지지하고 충격을 완화해 주며 고르지 않은 지면 위에서 양 쪽 프레임이 상하로 비틀릴 때 차체의 균형을 유지시켜 주 는 동시에 트랙이 지면에 잘 접지되도록 하는 장치는?
- ① 트랙 프레임(track frame)
- ② 평형 스프링(equalizer)
- ③ 리코일 스프링(recoil spring)
- ④ 폰툰(pontoon)
정답 확인
정답 ②
79번
백호(back hoe)를 자력으로 평지를 주행할 때 주의사항에 관한 설명으로 옳지 않은 것은?
- ① 버킷과 암을 오므리고 난 후 붐을 수직으로 세워서 주행 한다.
- ② 중속으로 주행하되 버킷이 지면 위의 장애물과 충돌하지 않도록 지면에서 어느 정도 떨어지게 유지한다.
- ③ 험로를 주행할 때는 저속 주행하면서 장애물에 유의해야 한다.
- ④ 주행 중 트랙에 이물질이 낄 경우 붐을 차량과 직교시켜 버킷을 지면에 댄 후차량 한쪽을 들어 올린 상태에서 트 랙을 회전시켜 이물질을 제거한다.
정답 확인
정답 ①
80번
파워 셔블(power shovel)에서 선회기구의 구성장치가 아닌 것은?
- ① 선회 모터
- ② 새들 블록
- ③ 스윙 피니언
- ④ 링 기어 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인
정답 ②
