물리I 2016년 1회 기출문제

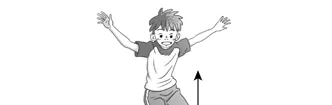

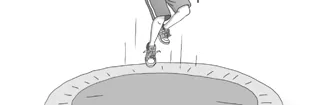

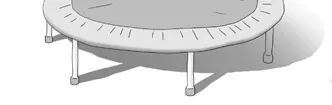

그림은 지면에 놓인 놀이 기구에서 철수가 위로 뛴 모습을 나 타낸 것이다. 놀이 기구에서 분리되어 올라가는 동안 철수의 운동에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. 속력이 일정하다. ㄴ. 이동 거리가 증가한다. ㄷ. 철수에 작용하는 중력은 0이다.

그림은 소리가 따뜻한 공기와 차가운 공기 사이에서 굴절되는 현상에 대해 철수, 영희, 민수가 대화하는 모습을 나타낸 것이다. 소리가 굴절되 는 것은 매질에 따라 소리의 진 폭이 달라지기 때문이야. 소리는 차가운 공기보다 따뜻 한 공기에서 더 빠르게 전달돼. 옳게 말한 사람만을 있는 대로 고른 것은?

그림은 자기화되어 있지 않은 물체 A 를 자석 위에 올려 놓았더니 A가 자석 위에 떠서 정지해 있는 모습을 나타낸 것이다. A는 강자성체, 상자성체, 반자 성체 중 하나이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. A에 작용하는 알짜힘은 0이다. ㄴ. 하드 디스크의 정보 저장 물질은 A와 동일한 자기적 성질을 갖는다. ㄷ. A는 원자 자석들이 외부 자기장의 방향과 반대 방향으로 자기화되는 성질이 있다.

그림 (가), (나)는 코일을 감은 투명한 관을 좌우로 흔들었을 때, 관 내부에서 각각 자석의 N극과 S극이 코일로부터 같은 거 리에서 같은 속력으로 코일에 가까이 가는 순간의 모습을 나타 낸 것이다. (가)에서 LED(발광 다이오드)에 불이 켜졌다. 소리는 굴절되는 과정에서 진동수 가 달라져. (가) (나) 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? [3점] < 보 기 > ㄱ. (가)에서 전류의 방향은 b →LED →a이다. ㄴ. (가)에서 자석이 받는 자기력의 방향은 왼쪽이다. ㄷ. (나)에서 LED에 불이 켜진다.

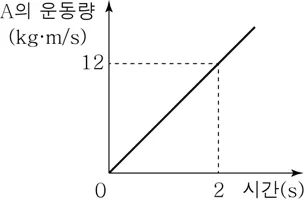

그림 (가)는 마찰이 없는 수평면에 놓인 물체 A, B가 서로 접 촉한 상태에서 크기가 인 힘이 A에 수평 방향으로 작용하는 모습을 나타낸 것이다. A, B의 질량은 각각 3 kg, 1 kg이다. 그 림 (나)는 힘이 작용한 순간부터 A의 운동량을 시간에 따라 나 타낸 것이다. (가) (나) 0초에서 2초까지 A, B의 운동에 대한 옳은 설명만을 <보기> 에서 있는 대로 고른 것은? (단, 공기 저항은 무시한다.) [3점] < 보 기 > ㄱ. 는 6 N이다. ㄴ. A의 가속도의 크기는 2 ms이다. ㄷ. B에 작용한 알짜힘의 크기는 2 N이다.

다음은 광전 효과에 대해 알아보는 실험이다. [실험 과정] (가) 금속판이 P인 광전관에 단 색광 A, B, C를 각각 비추 고, 전류의 발생 유무를 관 찰한다. (나) 금속판이 Q인 광전관에 단 색광 A, B, C를 각각 비추 고, 전류의 발생 유무를 관 찰한다. [실험 결과] (가)의 결과 (나)의 결과 단색광전류의 발생 유무 단색광전류의 발생 유무 A × B ○ C ○ (○: 흐름, × : 흐르지 않음) 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. 파장은 B가 A보다 길다. ㄴ. 문턱 진동수는 P에서가 Q에서보다 작다. ㄷ. Q에 비추는 C의 세기를 증가시키면 전류가 흐를 수 있다.

그림은 위성이 행성을 한 초점으 로 하는 타원 궤도를 따라 운동하 는 모습을 나타낸 것이다. O는 타 원의 중심이고 a ~ d는 타원 궤도 상의 점이다. 위성의 운동에 대한 옳은 설명만 을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. 운동 에너지는 a에서가 c에서보다 크다. ㄴ. 가속도의 크기는 b에서가 d에서보다 크다. ㄷ. a에서 b까지 운동하는 데 걸리는 시간은 c에서 d까지 운 동하는 데 걸리는 시간과 같다.

다음은 전자기파 A, B, C에 대한 설명이다. A : 전자레인지에서 음식물을 데우는 데 사용된다. B : TV 리모컨에 이용되며 사람의 몸에서도 방출된다. C : 뼈를 투과할 정도로 투과력이 매우 크며 암을 치료하는 데 이용된다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. A는 자외선이다. ㄴ. B는 가시광선보다 파장이 길다. ㄷ. 진공에서의 속력은 C가 B보다 빠르다.

그림 (가)는 평면 상에 고정되어 있는 점전하 A, B가 만드는 전기장을, (나)는 (가)에서 B대신 점전하 C를 고정시켰을 때 A, C가 만드는 전기장을 방향 표시 없이 전기력선으로 나타낸 것이 다. P, Q는 전기력선 상의 지점이다. (가) 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. A와 B는 서로 다른 종류의 전하이다. ㄴ. 전하량의 크기는 B가 C보다 크다. ㄷ. (나)에서 전기장의 세기는 P에서가 Q에서보다 크다.

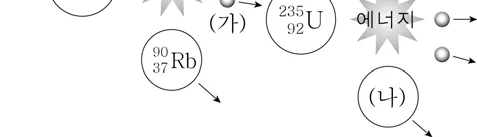

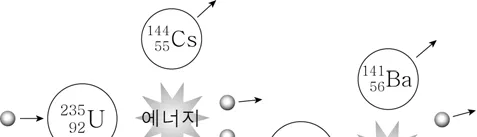

그림은 원자로 내에서 연속적으로 일어나는 우라늄(  분열 반응을 나타낸 것이다. (가)는 첫 번째 분열에서 2개, 두 번째 분열에서 3개가 방출되었다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. (가)는 중성자이다. ㄴ. (나)의 질량수는 92이다. ㄷ. (가)의 속력을 느리게 하기 위해 감속재를 사용한다.

그림은 보어의 수소 원자 모형에서 전자의 전이 a, b, c를, 표 는 a, b, c가 일어날 때 방출되는 빛의 파장과 광자 1개의 에너 지를 나타낸 것이다. 은 양자수이다. 전이 파장 a a b b c c 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. a에 의해 전자의 에너지는 감소한다. ㄴ. a bc이다. ㄷ. a c이다.

그림은 발전소에서 가정으로 전력을 공급하는 과정을 나타낸 것이다. 1차 변전소는 송전하는 전력이 일정하며 154 kV 또는 345 kV의 전압으로 송전할 수 있다. A는 1차 변전소와 2차 변 전소 사이의 송전선이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. A에 흐르는 전류는 교류이다. ㄴ. 주상 변압기에서 1차 코일의 감은 수는 2차 코일의 감은 수보다 많다. ㄷ. A에서 손실되는 전력은 송전 전압이 154 kV인 경우가 345 kV인 경우보다 크다.

그림 (가)는 액체 A를 담은 용기가 액체 B 위에 떠서 정지해 있는 모습을, (나)는 B를 담은 용기가 A 위에 떠서 정지해 있는 모습을 나타낸 것이다. (가)에서 A의 부피는 이고 (나)에서 B 의 부피는 이다. (가)와 (나)에서 용기가 잠긴 부피는 같다. (가) (나) A, B의 밀도를 각각 A, B라고 할 때, A B는? (단, 용기 의 질량은 무시한다.) [3점]
