물리I 2015년 6회 기출문제

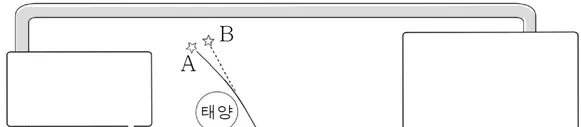

그림은 어느 별을 개기 일식 때 관측한 위치(겉보기 위치)가 이 별의 실제 위치와 다른 현상에 대해 철수, 영희, 민수가 대화 하는 모습을 나타낸 것이다. A가 별의 실제 위치야. 빛의 경로가 휘어지는 이유는 태양이 시공간을 휘게 하였기 때문이야. 말한 내용이 옳은 사람만을 있는 대로 고른 것은?

그림과 같이 전원 장치에 p - n 접합 발광 다이오드(LED) A, B를 연결하여 회로를 구성하였더니 A에 불이 켜졌 다. X, Y는 p형 반도체와 n형 반도체 를 순서 없이 나타낸 것이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. X는 p형 반도체이다. ㄴ. B에는 역방향 전압이 걸린다. ㄷ. A의 n형 반도체 속 전자는 p - n 접합면으로부터 멀어진다.

그림은 스피커에서 발생한 소리가 공기를 통해 전달되는 어느 순간의 모습을 모식적 으로 나타낸 것이다. 는 공기 분자의 밀 도가 밀한 이웃한 지점 사이의 거리이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. 소리는 횡파이다. ㄴ. 소리의 높낮이는 가 클수록 높다. ㄷ. 가 큰 소리일수록 회절이 잘 일어난다.

그림 (가)는 단열된 실린더에 들어 있는 이상 기체에 열을 서 서히 공급하였을 때 압력이 일정한 상태로 부피가 증가한 모습 을 나타낸 것이고, (나)는 (가)에서 열 공급을 중단하고 기체를 압축시켜 다시 원래 부피로 돌아간 모습을 나타낸 것이다. (가) 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, 피스톤과 실린더 사이의 마찰은 무시한다.) [3점] < 보 기 > ㄱ. 부피가 증가하는 동안 기체가 흡수한 열량은 기체가 한 일과 같다. ㄴ. 기체의 온도는 (나)에서가 (가)에서보다 높다. ㄷ. 기체의 압력은 (나)에서가 (가)에서보다 크다.

다음은 세 가지 핵반응식을 나타낸 것이다. U → Xe  ◦ (가)   B → C  ◦ (나)   H → He ◦(다)  이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. (가)는 입자이다. ㄴ. (다)의 질량수는 1이다. ㄷ. (나)와 (다)는 전하의 종류가 서로 같다.

다음은 과학 낱말 맞추기의 일부를 나타낸 것이다. <가로 열쇠> a : 쿼크 3개로 이루어진 핵자로 전하를 띰 b : 중성자가 양성자로 붕괴될 때 나오는 (다) 렙톤으로 전하를 띠지 않음 <세로 열쇠> ㉡ c : 위 쿼크 1개와 아래 쿼크 2개로 이루어 진 핵자 d : 원자핵과 전자 사이에 작용하는 힘 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. a와 b 사이에는 d가 작용한다. ㄴ. c는 전하를 띠지 않는다. ㄷ. d의 매개 입자는 글루온이다.

그림은 물체가 마찰이 없는 빗면을 따라 등가속도 운동을 하 여 점 P를 의 속력으로 지나 최고점 R에서 멈춘 순간의 모습 을 나타낸 것이다. P에서 R까지 의 거리는 이고 Q는 선분  PR 의 중점이다. 물체의 운동에 대한 옳은 설명만을 <보기>에서 있는 대로 고 른 것은? (단, 물체의 크기와 공기 저항은 무시한다.) < 보 기 > ㄱ. 빗면에서 운동하는 동안 가속도의 크기는  ㄴ. P에서 R까지 운동하는 데 걸린 시간은  이다. ㄷ. Q를 지나는 순간의 속력은 

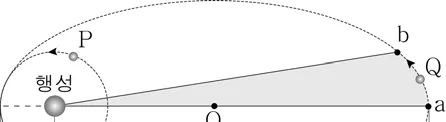

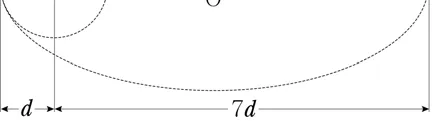

그림은 행성을 중심으로 원운동을 하는 위성 P와, 이 행성을 한 초점으로 타원 운동을 하는 위성 Q를 나타낸 것이다. P의 공 전 주기는 이고 색칠된 부분의 면적은 타원 궤도 전체 면적의 배이다. 점 O는 타원의 중심이다.  Q가 a에서 b까지 운동하는 데 걸리는 시간은? [3점]

그림은 축에 고정되어 있는 점전하 A, B가 만든 전기장을 방향 표시 없이 전기력선으로 나타낸 것이다. P, Q는 평면 상의 점이다. 이에 대한 옳은 설명만을 <보기> 에서 있는 대로 고른 것은? < 보 기 > ㄱ. A와 B 사이에는 서로 당기는 전기력이 작용한다. ㄴ. 전기장의 세기는 Q에서가 P에서보다 크다. ㄷ. 전기장의 세기가 0인 지점은 축 상에서 A의 왼쪽에 있다.

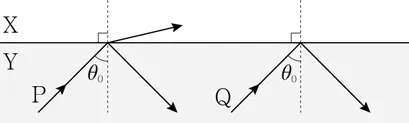

그림은 단색광 P, Q가 물질 X와 Y의 경계면에 동일한 입사각 으로 입사하여 진행하는 경로를 나타낸 것이다. P는 일부는 굴절, 일부는 반사하였고 Q는 전반사하였다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. 굴절률은 Y가 X보다 크다. ㄴ. 임계각은 P가 입사할 때가 Q가 입사할 때보다 크다. ㄷ. X와 Y로 광섬유를 만든다면 Y를 코어로 사용해야 한다.

그림은 깔때기 속에 탁구공을 넣고 깔때기 속으로 공기를 불 어 넣을 때 탁구공이 떨어지지 않고 정지해 있는 모습을 나타낸 것이다. A, B, C는 깔때기 속의 지점이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? < 보 기 > ㄱ. 공기의 속력은 C에서가 A에서보다 크다. ㄴ. 공기의 압력은 C에서가 B에서보다 크다. ㄷ. 공기가 탁구공에 작용하는 합력의 방향은 위쪽이다.

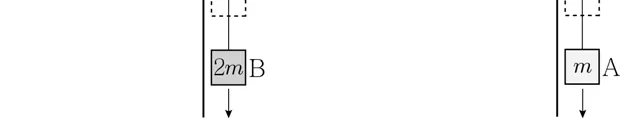

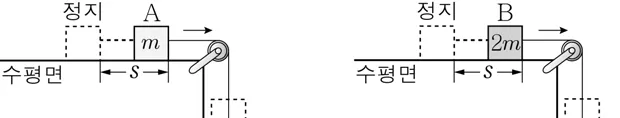

그림 (가), (나)는 물체 A, B를 실로 연결한 후 가만히 놓았 을 때 A, B가 만큼 이동한 순간의 모습을 나타낸 것이다. A, B의 질량은 각각 , 이다. (가) (나) 만큼 이동하는 동안 (가)에서가 (나)에서의 2배인 물리량만 을 <보기>에서 있는 대로 고른 것은? (단, 실의 질량, 모든 마 찰과 공기 저항은 무시한다.) [3점] < 보 기 > ㄱ. A의 가속도의 크기 ㄴ. A의 운동 에너지 증가량 ㄷ. 실이 B를 당기는 힘의 크기
