전산응용토목제도기능사 2014년 2회 기출문제

2014-07-20 시행 · 53문항

이 회차 문제 풀기 →
1번
D25(공칭지름 25.4m)의 철근을 180° 표준갈고리로 제작할 때 구부린 반원 끝에서 얼마 이상 더 연장하여야 하는가?
  1. ① 25.4㎜
  2. ② 60.0㎜
  3. ③ 76.2㎜
  4. ④ 101.6㎜
정답 확인

정답 ④

2번
단철근 직사각형보에서 철근의 항복강도 fy=35MPa, 단면의 유효깊이 d=600일 때 균형 단면에 대한 중립축의 깊이(c)를 강도 설계법으로 구한 값은 약 얼마인가?
  1. ① 280mm
  2. ② 300mm
  3. ③ 380mm
  4. ④ 400mm
정답 확인

정답 ③

3번
철근콘크리트 부재의 경우에 사용할 수 있는 전단철근의 형 태가 아닌 것은?
  1. ① 주인장 철근에 30° 이상의 각도로 구부린 굽힘철근
  2. ② 주인장 철근에 45° 이상의 각도로 설치되는 스터럽
  3. ③ 스터럽과 굽힘철근의 조합
  4. ④ 주인장 철근과 나란한 용접철망
정답 확인

정답 ④

4번
포틀랜드 시멘트의 종류로 옳지 않은 것은?
  1. ① 포틀랜드 플라이 애시 시멘트
  2. ② 중용열 포틀랜드 시멘트
  3. ③ 조강 포틀랜드 시멘트
  4. ④ 저열 포틀랜드 시멘트
정답 확인

정답 ①

5번
배합설계의 기본원칙으로 옳지 않은 것은?
  1. ① 단위량은 질량배합을 원칙으로 한다.
  2. ② 작업이 가능한 범위에서 단위수량이 최소가 되도록 한다.
  3. ③ 작업이 가능한 범위에서 굵은 골재 최대치수가 작게 한 다.
  4. ④ 강도와 내구성이 확보되도록 한다.
정답 확인

정답 ③

6번
콘크리트의 동해방지를 위한 대책으로 가장 효과적인 것은?
  1. ① 밀도가 작은 경량골재 콘크리트로 시공한다.
  2. ② 물-시멘트비를 크게 하여 시공한다.
  3. ③ AE 콘크리트로 시공한다.
  4. ④ 흡수율이 큰 골재를 사용하여 시공한다.
정답 확인

정답 ③

7번
압축부재에 사용되는 나선철근의 순간격 기준으로 옳은 것 은?
  1. ① 25㎜ 이상, 55㎜ 이하
  2. ② 25㎜ 이상, 75㎜ 이하
  3. ③ 55㎜ 이상, 75㎜ 이하
  4. ④ 55㎜ 이상, 90㎜ 이하
정답 확인

정답 ②

8번
시멘트의 분말도에 관한 설명으로 옳지 않은 것은?
  1. ① 시멘트의 분말도란 단위질량(g)당 표면적을 말한다.
  2. ② 분말도가 클수록 블리딩이 증가한다.
  3. ③ 분말도가 클수록 건조수축이 크다.
  4. ④ 분말도가 크면 풍화하기 쉽다.
정답 확인

정답 ②

9번
철근 콘크리트 보의 휨부재에 대한 강도설계법의 기본 가정 이 아닌 것은?
  1. ① 콘크리트의 변형률은 중립축으로부터 거리에 비례한다.
  2. ② 철근의 변형률은 중립축으로부터 거리에 비례한다.
  3. ③ 단면설계시 콘크리트의 응력은 등가직사각형 분포로 가정 한다.
  4. ④ 단면설계시 콘크리트의 인장강도를 고려한다.
정답 확인

정답 ④

10번
시멘트, 잔골재, 물 및 필요에 따라 첨가하는 혼화재료를 구 성재료로 하여, 이들을 비벼서 만든 것, 또는 경화된 것을 무엇이라고 하는가?
  1. ① 시멘트 풀
  2. ② 모르타르
  3. ③ 무근콘크리트
  4. ④ 철근콘크리트
정답 확인

정답 ②

11번
잔골재의 조립률 2.3, 굵은골재의 조립률 6.4를 사용하여 잔 골재와 굵은골재를 질량비 1:1.5로 혼합하면 이때 혼합된 골재의 조립률은?
  1. ① 3.67
  2. ② 4.76
  3. ③ 5.27
  4. ④ 6.12
정답 확인

정답 ②

12번
프리스트레스하지 않는 부재의 현장치기콘크리트 중에서 외 부의 공기나 흙에 접하지 않는 콘크리트의 보나 기둥의 최 소 피복 두께는 얼마 이상이어야 하는가?
  1. ① 20㎜
  2. ② 40㎜
  3. ③ 50㎜
  4. ④ 60㎜
정답 확인

정답 ②

13번
콘크리트를 친 후 시멘트와 골재알이 가라앉으면서 물이 떠 오르는 현상을 무엇이라 하는가?
  1. ① 풍화
  2. ② 레이턴스
  3. ③ 블리딩
  4. ④ 경화
정답 확인

정답 ③

14번
철근배치에서 간격 제한에 대한 설명으로 옳은 것은?
  1. ① 동일 평면에서 평행한 철근 사이의 수평 순간격은 20㎜ 이하로 하여야 한다.
  2. ② 벽체 또는 슬래브에서 휨 주철근의 간격은 벽체나 슬래 브 두께의 4배 이상으로 하여야 한다.
  3. ③ 상단과 하단에 2단 이상으로 배치된 경우 상하 철근은 동일 단면 내에서 서로 지그재그로 배치하여야 한다.
  4. ④ 나선철근 또는 띠철근이 배근된 압축부재에서 축방향 철 근의 순간격은 40㎜ 이상으로 하여야 한다.
정답 확인

정답 ④

17번
구조물의 파괴상태 기준으로 예상되는 최대 하중에 대하여 구조물의 안전을 확보하려는 설계 방법은?
  1. ① 강도 설계법
  2. ② 허용 응력 설계법
  3. ③ 한계 상태 설계법
  4. ④ 전단 응력 설계법
정답 확인

정답 ①

18번
콘크리트의 강도는 일반적으로 표준양생을 실시한 콘크리트 공시체의 재령 며칠의 시험값을 기준으로 하는가?
  1. ① 10일
  2. ② 14일
  3. ③ 20일
  4. ④ 28일
정답 확인

정답 ④

19번
철근의 겹침이음 길이를 결정하기 위한 요소와 거리가 먼 것은?
  1. ① 철근의 길이
  2. ② 철근의 종류
  3. ③ 철근의 공칭지름
  4. ④ 철근의 설계기준항복강도
정답 확인

정답 ①

20번
철근비가 균형철근비보다 클 때, 보의 파괴가 압축측 콘크 리트의 파쇄로 시작되는 파괴 형태는?
  1. ① 취성파괴
  2. ② 연성파괴
  3. ③ 경성파괴
  4. ④ 강성파괴
정답 확인

정답 ①

21번
기둥, 교대, 교각, 벽 등에 작용하는 상부 구조물의 하중을 지반에 안전하게 전달하기 위하여 설치하는 구조물은?
  1. ① 노상
  2. ② 암거
  3. ③ 노반
  4. ④ 확대 기초
정답 확인

정답 ④

22번
다음에서 설명하는 구조물은?
전산응용토목제도기능사 2014년 2회 22번 문제 그림
  1. ① 보
  2. ② 기둥
  3. ③ 슬래브
  4. ④ 확대 기초
정답 확인

정답 ③

23번
프리스트레스트 콘크리트의 사용 재료로 볼 수 없는 것은?
  1. ① 고강도 콘크리트
  2. ② 고강도 강봉
  3. ③ 고강도 강선
  4. ④ 고압축 철근
정답 확인

정답 ④

24번
프리스트레스(PS) 강재에 필요한 성질이 아닌 것은?
  1. ① 인장강도가 커야 한다.
  2. ② 릴렉세이션(relaxation)이 커야 한다.
  3. ③ 적당한 연성과 인성이 있어야 한다.
  4. ④ 응력 부식에 대한 저항성이 커야 한다.
정답 확인

정답 ②

25번
2방향 슬래브의 해석 및 설계 방법으로 옳지 않은 것은?
  1. ① 황하중을 받는 구조물의 해석에 있어서 휨모멘트 크기는 실제 횡변형 크기에 반비례한다.
  2. ② 슬래브 시스템이 횡하중을 받는 경우 그 해석 결과는 연 직하중의 결과와 조합하여야 한다.
  3. ③ 슬래브 시스템은 평형 조건과 기하학적 적합 조건을 만 족시킬 수 있으면 어떠한 방법으로도 설계할 수 있다.
  4. ④ 횡방향 변위가 발생하는 골조의 횡방향력 해석을 위해 골조 부재의 강성을 계산할 때 철근과 균열의 영향을 고 려한다.
정답 확인

정답 ①

27번
일반적인 기둥의 종류가 아닌 것은?
  1. ① 띠철근 기둥
  2. ② 나선 철근 기둥
  3. ③ 강도 기둥
  4. ④ 합성 기둥
정답 확인

정답 ③

28번
강 구조의 장점이 아닌 것은?
  1. ① 강도가 매우 크다.
  2. ② 균질성을 가지고 있다.
  3. ③ 부재를 개수하거나 보강하기 쉽다.
  4. ④ 차량 통행으로 인한 소음 발생이 적다.
정답 확인

정답 ④

29번
보의 배근도에서 주철근과 연결하여 스터럽 철근을 배근하 는 이유는?
전산응용토목제도기능사 2014년 2회 29번 문제 그림
  1. ① 압축 응력을 크게 작용하기 위하여
  2. ② 철근의 이동을 자유롭게 하기 위하여
  3. ③ 보의 철근량 균형을 맞추기 위하여
  4. ④ 보의 전단 균열을 방지하기 위하여
정답 확인

정답 ④

30번
1900년에 건설된 우리나라 근대식 교량의 시초로 볼 수 있 는 것은?
  1. ① 진천 농교
  2. ② 한강 철교
  3. ③ 부산 영도교
  4. ④ 서울 광진교
정답 확인

정답 ②

31번
강구조 부재 연결에 대한 설명으로 옳지 않은 것은?
  1. ① 부재의 연결은 경제적이고 시공이 쉬워야 한다.
  2. ② 해로운 응력 집중이 생기지 않도록 한다.
  3. ③ 주요 부재의 연결 강도는 모재의 전 강도의 60% 이상이 어야 한다.
  4. ④ 응력의 전달이 확실하고, 가능한 한 편심이 생기지 않도 록 연결한다.
정답 확인

정답 ③

32번
토목 구조물 설계에 사용하는 특수 하중에 속하지 않는 것 은?
  1. ① 설하중
  2. ② 풍하중
  3. ③ 충돌 하중
  4. ④ 원심 하중
정답 확인

정답 ②

33번
콘크리트를 주재료로 한 콘크리트 구조에 속하지 않는 것 은?
  1. ① 강 구조
  2. ② 무근 콘크리트 구조
  3. ③ 철근 콘크리트 구조
  4. ④ 프리스트레스 콘크리트 구조
정답 확인

정답 ①

34번
철근 콘크리트(RC) 구조물의 특징이 아닌 것은?
  1. ① 철근과 콘크리트는 부착력이 매우 크다.
  2. ② 콘크리트 속에 묻힌 철근은 부식되지 않는다.
  3. ③ 철근과 콘크리트는 온도변화에 대한 열팽창 계수가 비슷 하다.
  4. ④ 철근은 압축 응력이 크고, 콘크리트는 인장 응력이 크다.
정답 확인

정답 ④

35번
단철근 직사각형 보에서 단면폭 300mm, 유효 깊이가 500mm이고, 철근량(As)은 4100mm2일 때의 철근비는?
  1. ① 0.027
  2. ② 0.035
  3. ③ 0.053
  4. ④ 0.062
정답 확인

정답 ①

36번
한 도면에서 두 종류 이상의 선이 같은 장소에 겹칠 때 가 장 우선되는 선은?
  1. ① 중심선
  2. ② 절단선
  3. ③ 외형선
  4. ④ 숨은선
정답 확인

정답 ③

37번
치수 기입 중 ‘SR40’이 의미하는 것은?
  1. ① 반지름 40mm인 원
  2. ② 반지름 40mm인 구
  3. ③ 반지름 40mm인 정사긱형
  4. ④ 반지름 40mm인 정삼긱형
정답 확인

정답 ②

38번
토목제도에 사용하는 문자에 대한 설명으로 옳지 않은 것 은?
  1. ① 한자의 서체는 KS A 0202에 준하는 것이 좋다.
  2. ② 영자는 주로 로마자의 소문자를 사용한다.
  3. ③ 숫자는 주로 아라비아 숫자를 사용한다.
  4. ④ 한글자의 서체는 활자체에 준하는 것이 좋다.
정답 확인

정답 ②

39번
도로 설계의 종단면도에 일반적으로 기입되는 사항이 아닌 것은?
  1. ① 계획고
  2. ② 횡단면적
  3. ③ 지반고
  4. ④ 측점
정답 확인

정답 ②

40번
그림과 같이 나타내는 정투상법은?
전산응용토목제도기능사 2014년 2회 40번 문제 그림
  1. ① 제 1각법
  2. ② 제 2각법
  3. ③ 제 3각법
  4. ④ 제 4각법
정답 확인

정답 ③

41번
제도 통칙에서 제도 용지의 세로와 가로의 비로 옳은 것은?
  1. ① 1 : √2
  2. ② 1 : 1.5
  3. ③ 1 : √3
  4. ④ 1 : 2
정답 확인

정답 ①

42번
토목제도에서 도면치수의 기본적인 단위는?
  1. ① ㎜
  2. ② ㎝
  3. ③ m
  4. ④ ㎞
정답 확인

정답 ①

43번
철근의 갈고리 형태가 아닌 것은?
  1. ① 원형 갈고리
  2. ② 직각 갈고리
  3. ③ 예각 갈고리
  4. ④ 둔각 갈고리
정답 확인

정답 ④

44번
척도를 나타내는 방법으로 옳은 것은?
  1. ① (제도용지의 치수) : (실제의 치수)
  2. ② (도면에서의 치수) : (실제의 치수)
  3. ③ (실제의 치수) : (제도용지의 치수)
  4. ④ (실제의 치수) : (도면에서의 치수)
정답 확인

정답 ②

46번
컴퓨터의 처리 시간 단위에서 10-12초를 뜻하는 것은?
  1. ① 밀리초(ms)
  2. ② 마이크로초(μs)
  3. ③ 나노초(ns)
  4. ④ 피코초(ps)
정답 확인

정답 ④

47번
철근 상세도에 표시된 「C.T.C」가 의미하는 것은?
  1. ① center to center
  2. ② count to count
  3. ③ control to control
  4. ④ close to close
정답 확인

정답 ①

48번
다음 중 도면작도 시 유의 사항으로 틀린 것은?
  1. ① 구조물의 외형선, 철근 표시선 등의 선의 구분을 명확히 한다.
  2. ② 화살표시는 도면 내에서 다양한 모양을 선택하여 사용한 다.
  3. ③ 도면은 가능한 간단하게 그리며, 중복을 피한다.
  4. ④ 도면에는 오류가 없도록 한다.
정답 확인

정답 ②

49번
본 설계에 필요한 도면에 대한 설명으로 옳은 것은?
  1. ① 일반도 - 주요 구조 부분의 단면 치수, 그것에 작용하는 외력 및 단면의 응력도 등을 나타낸 도면으로서 필요에 따라 작성한다.
  2. ② 응력도 - 상세한 설계에 따라 확정된 모든 요소의 치수 를 기입한 도면이다.
  3. ③ 구조 상세도 - 제작이나 시공을 할 수 있도록 구조를 상 세하게 나타낸 도면이다.
  4. ④ 가설 계획도 - 투시도법 등에 의하여 그려진 구조물의 도면이므로 미관을 고려하여 형식을 결정할 경우에 이용 된다.
정답 확인

정답 ③

51번
CAD 시스템을 도입하였을 때 얻어지는 효과가 아닌 것은?
  1. ① 도면의 표준화
  2. ② 작업의 효율화
  3. ③ 표현력 증대
  4. ④ 제품 원가의 증대
정답 확인

정답 ④

52번
지름 16mm인 이형철근의 표시방법으로 옳은 것은?
  1. ① A16
  2. ② D16
  3. ③ Φ16
  4. ④ @16
정답 확인

정답 ②

53번
다음 그림은 어떤 재료의 단면 표시인가?
전산응용토목제도기능사 2014년 2회 53번 문제 그림
  1. ① 블록
  2. ② 아스팔트
  3. ③ 벽돌
  4. ④ 사질토
정답 확인

정답 ③

54번
멀고 가까운 거리감을 느낄 수 있도록 하나의 시점과 물체 의 각 점을 방사선으로 이어서 그리는 투상도법은?
  1. ① 투시도법
  2. ② 사투상도
  3. ③ 등각 투상도
  4. ④ 부등각 투상도
정답 확인

정답 ①

56번
내부의 보이지 않는 부분을 나타낼 때 물체를 절단하여 내 부 모양을 나타낸 도면은?
  1. ① 단면도
  2. ② 전개도
  3. ③ 투상도
  4. ④ 입체도
정답 확인

정답 ①

57번
다음의 도면에 대한 설명 중 옳은 것으로 짝지어진 것은?
  1. ① ㄱ, ㄴ
  2. ② ㄱ, ㄷ
  3. ③ ㄴ, ㄷ
  4. ④ ㄷ, ㄹ
정답 확인

정답 ④

58번
다음 중 컴퓨터의 보조기억장치에 해당되지 않는 것은?
  1. ① HD
  2. ② CD
  3. ③ RAM
  4. ④ USB
정답 확인

정답 ③

59번

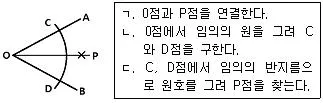

주어진 각(∠AOB)을 2등분할 때 작업 순서로 알맞은 것은?
전산응용토목제도기능사 2014년 2회 59번 문제 그림
  1. ① ㄱ - ㄴ - ㄷ
  2. ② ㄱ - ㄷ - ㄴ
  3. ③ ㄴ - ㄱ - ㄷ
  4. ④ ㄴ - ㄷ - ㄱ
정답 확인

정답 ④
