전산응용토목제도기능사 2014년 1회 기출문제

2014-01-26 시행 · 57문항

이 회차 문제 풀기 →
1번
골재의 전부 또는 일부를 인공 경량골재를 써서 만든 콘크리 트로서 기건 단위질량이 1400~2000kg/m2인 콘크리트는?
  1. ① 유동화 콘크리트
  2. ② 경량골재 콘크리트
  3. ③ 폴리머 콘크리트
  4. ④ 프리플레이스 콘크리트
정답 확인

정답 ②

2번
90° 표준갈고리를 가지는 주철근은 구부린 끝에서 얼마 더 연장되어야 하는가? (단, db는 철근의 공칭지름이다.)
  1. ① 4db
  2. ② 6db
  3. ③ 9db
  4. ④ 12db
정답 확인

정답 ④

3번

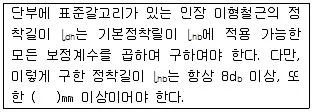

다음중 아래 보기의 ( )에 알맞은 것은?
전산응용토목제도기능사 2014년 1회 3번 문제 그림
  1. ① 150
  2. ② 200
  3. ③ 250
  4. ④ 300
정답 확인

정답 ①

4번
단철근 직사각형 보에서 철근 콘크리트 휨부재의 최소 철근 량을 규정하고 있는 이유는?
  1. ① 부재의 부착강도를 높이기 위하여
  2. ② 부재의 경제적인 단면 설계를 위하여
  3. ③ 부재의 급작스러운 파괴를 방지하기 위하여
  4. ④ 부재의 재료를 절약하기 위하여
정답 확인

정답 ③

5번
시방배합을 현장배합으로 고칠 경우에 고려하여야 할 사항으 로 옳지 않은 것은?
  1. ① 굵은 골재 중에서 5㎜ 체를 통과하는 잔골재량
  2. ② 잔골재량 중 5㎜ 체에 남는 굵은 골재량
  3. ③ 골재의 함수 상태
  4. ④ 단위 시멘트량
정답 확인

정답 ④

6번
철근 콘크리트 보의 배근에 있어서 주철근의 이음 장소로 옳 은 것은?
  1. ① 보의 중앙
  2. ② 지점에서 d/4인 곳
  3. ③ 이음하기에 가장 편리한 곳
  4. ④ 인장력이 가장 작게 발생하는 곳
정답 확인

정답 ④

7번
옥외의 공기가 흙에 직접 접하지 않는 철근 콘크리트슬래브 의 경우 D35 이하의 철근을 사용하였다면 최소 피복두께는?
  1. ① 20mm
  2. ② 30mm
  3. ③ 40mm
  4. ④ 50mm
정답 확인

정답 ①

8번
강도 설계법에서 ɑ=β1·c 식 중 콘크리트의 설계기준강도(fck) 가 30MPa일 때 β1 값은? (단, ɑ = 등가 직사각형 응력분포 의 깊이, c = 압축연단에서 중립축까지의 거리)
  1. ① 0.850
  2. ② 0.836
  3. ③ 0.756
  4. ④ 0.736
정답 확인

정답 ②

9번
직경 100㎜의 원주형 공시체를 사용한 콘크리트의 압축강도 시험에서 압축하중이 300kN에서 파괴가 진행되었다면 압축 강도는?
  1. ① 18.8MPa
  2. ② 25.4MPa
  3. ③ 32.5MPa
  4. ④ 38.2MPa
정답 확인

정답 ④

10번
띠철근 기둥에서 축방향 철근의 순간격은 최소 몇 ㎜ 이상 이어야 하는가?
  1. ① 40㎜
  2. ② 60㎜
  3. ③ 80㎜
  4. ④ 100㎜
정답 확인

정답 ①

11번
마주 보는 두 변으로만 지지되는 슬래브를 무엇이라 하는 가?
  1. ① 1방향 슬래브
  2. ② 2방향 슬래브
  3. ③ 3방향 슬래브
  4. ④ 4방향 슬래브
정답 확인

정답 ①

12번
정지된 보의 설계에서 정역학적 균형 방정식 조건으로 옳은 것은? (단, 수평력 H, 수직력 V, 모멘트 M이다.)
  1. ① ∑H = 0, ∑V = 0, ∑M = 0
  2. ② ∑H = 0, ∑V = 1, ∑M = 1
  3. ③ ∑H = 1, ∑V = 1, ∑M = 0
  4. ④ ∑H = 1, ∑V = 1, ∑M = 1
정답 확인

정답 ①

13번
폭 b=400㎜, 유효깊이 d=500㎜인 단철근 직사각형보에서 인장철근비는? (단, 철근의 단면적 AS=4,000m2 임)
  1. ① 0.02
  2. ② 0.03
  3. ③ 0.04
  4. ④ 0.05
정답 확인

정답 ①

14번
골재알이 공기 중 건조 상태에서 표면 건조 포화 상태로 되 기까지 흡수하는 물의 양을 무엇이라고 하는가?
  1. ① 함수량
  2. ② 흡수량
  3. ③ 유효흡수량
  4. ④ 표면수량
정답 확인

정답 ③

15번
콘크리트의 압축강도에 영향을 미치는 요인에 대한 설명으 로 틀린 것은?
  1. ① 적정한 온도와 수분으로 양생하면 강도가 높아진다.
  2. ② 물-시멘트비가 높을수록 강도가 높다.
  3. ③ 좋은 재료를 사용할수록 강도가 높아진다.
  4. ④ 재령기간이 길수록 강도가 높아진다.
정답 확인

정답 ②

16번
철근콘크리트 휨부재에 철근을 배치할 때 철근을 묶어서 다 발로 사용하는 경우에 대한 설명으로 틀린 것은?
  1. ① 휨부재의 경간 내에서 끝나는 한 다발철근 내의 개개 철 근은 40db 이상 서로 엇갈리게 끝나야 한다.
  2. ② 반드시 이형철근이라야 하며, 묶는 개수는 최대 5개 이 하이어야 한다.
  3. ③ D35를 초과하는 철근은 보에서 다발로 사용할 수 없다.
  4. ④ 다발철근은 스터럽이나 띠철근으로 둘러싸져야 한다.
정답 확인

정답 ②

17번
토목 재료로서의 콘크리트 특징으로 옳지 않은 것은?
  1. ① 콘크리트는 자체의 무게가 무겁다.
  2. ② 재료의 운반과 시공이 비교적 어렵다.
  3. ③ 건조 수축에 의해 균열이 생기기 쉽다.
  4. ④ 압축강도에 비해 인장강도가 작다.
정답 확인

정답 ②

18번
철근의 이음방법이 아닌 것은?
  1. ① 용접 이음
  2. ② 겹침 이음
  3. ③ 신축 이음
  4. ④ 기계적 이음
정답 확인

정답 ③

19번
비례한도 이상의 응력에서도 하중을 제거하면 변형이 거의 처음 상태로 돌아가는데, 이때의 한도를 칭하는 용어는?
  1. ① 상항복점
  2. ② 극한강도
  3. ③ 탄성한도
  4. ④ 소성한도
정답 확인

정답 ③

20번
단철근 직사각형 보의 공칭 휨 강도가 320kN·m로 계산되었 다. 강도설계 시 이 보에 대한 설계강도는?
  1. ① 256kN·m
  2. ② 272kN·m
  3. ③ 320kN·m
  4. ④ 384kN·m
정답 확인

정답 ②

21번
PS 강재에서 필요한 성질로만 짝지어진 것은?
전산응용토목제도기능사 2014년 1회 21번 문제 그림
  1. ① ㄱ, ㄴ, ㄷ
  2. ② ㄱ, ㄴ, ㄹ
  3. ③ ㄴ, ㄷ, ㄹ
  4. ④ ㄱ, ㄷ, ㄹ
정답 확인

정답 ④

22번
포스트 텐션 방식에서 PS 강재가 녹스는 것을 방지하고, 콘 크리트에 부착시키기 위해 시스 안에 시멘트 풀 또는 모르 타르를 주입하는 작업을 무엇이라고 하는가?
  1. ① 그라우팅
  2. ② 덕트
  3. ③ 프레시네
  4. ④ 디비다그
정답 확인

정답 ①

23번
자중을 포함하여 P=2,700kN인 수직 하중을 받는 독립 확대 기초에서 허용 지지력 Pɑ=300kN/m2일 때, 결제적인 기초의 한 변의 길이는? (단, 기초는 정사각형임)
  1. ① 2m
  2. ② 3m
  3. ③ 4m
  4. ④ 5m
정답 확인

정답 ②

24번
하천, 계곡, 해협 등에 가설하여 교통 소통을 위한 통로를 지지하도록 한 구조물을 무엇이라 하는가?
  1. ① 교량
  2. ② 옹벽
  3. ③ 기둥
  4. ④ 슬래브
정답 확인

정답 ①

25번
콘크리트 구조물에 일정한 힘을 가한 상태에서 힘은 변화하 지 않는데 시간이 지나면서 점차 변형이 증가되는 성질을 무엇이라 하는가?
  1. ① 탄성
  2. ② 크랙
  3. ③ 소성
  4. ④ 크리프
정답 확인

정답 ④

26번
한 개의 기둥에 전달되는 하중을 한 개의 기초가 단독으로 받도록 되어 있는 확대 기초는?
  1. ① 말뚝 기초
  2. ② 벽 확대 기초
  3. ③ 군 말뚝 기초
  4. ④ 독립 확대 기초
정답 확인

정답 ④

27번
철근 콘크리트의 장점이 아닌 것은?
  1. ① 내구성, 내화성, 내진성이 크다.
  2. ② 다른 구조에 비하여 유지 관리비가 많이 든다.
  3. ③ 여러 가지 모양과 치수의 구조물을 만들 수 있다.
  4. ④ 각 부재를 일체로 만들 수 있으므로, 전체적으로 강성이 큰 구조가 된다.
정답 확인

정답 ②

28번
강 구조에 사용하는 강재의 종류에 있어서 녹슬기 쉬운 강 재의 단점을 개선한 강재는?
  1. ① 일반 구조용 압연 강재
  2. ② 내후성 열간 압연 강재
  3. ③ 용접 구조용 압연 강재
  4. ④ 이음용 강재
정답 확인

정답 ②

29번
하중을 분포시키거나 균열을 제어할 목적으로 주철근과 직 각에 가까운 방향으로 배치한 보조 철근은?
  1. ① 띠철근
  2. ② 원형 철근
  3. ③ 배력 철근
  4. ④ 나선 철근
정답 확인

정답 ③

30번
토목 구조물의 특징이 아닌 것은?
  1. ① 공용기간이 짧다.
  2. ② 다량생산이 아니다.
  3. ③ 일반적으로 규모가 크다.
  4. ④ 대부분 자연환경 속에 놓인다.
정답 확인

정답 ①

31번
콘크리트구조기준의 기둥에 대한 정의로 옳은 것은?
  1. ① 벽체에 널말뚝이나 부벽이 연결되어 있지 않고, 저판 및 벽체만으로 토압을 받도록 설계된 구조체
  2. ② 외력에 의하여 발생하는 응력을 소정의 한도까지 상쇄할 수 있도록 미리 압축력을 작용시킨 구조체
  3. ③ 지붕, 바닥 등의 상부 하중을 받아서 토대 및 기초에 전 달하고 벽체의 골격을 이루는 수직 구조체
  4. ④ 축력을 받지 않거나 축력의 영향을 무시할 수 있을 정도 의 축력을 받는 구조체
정답 확인

정답 ③

32번
철근의 기호 표시가 SD50이라고 할 때, “50”이 의미하는 것은?
  1. ① 인장 강도
  2. ② 압축 강도
  3. ③ 항복 강도
  4. ④ 파괴 강도
정답 확인

정답 ③

33번
강 구조의 특징 중 구조 재료로서의 강재의 장점이 아닌 것 은?
  1. ① 강 구조물은 공장에서 사전 조립이 가능하다.
  2. ② 다양한 형상과 치수를 가진 구조로 만들 수 있다.
  3. ③ 내구성이 우수하여 관리가 잘된 강재는 거의 무한히 사 용할 수 있다.
  4. ④ 반복 하중에 대하여 피로가 발생하기 쉬우며, 그에 따라 강도 감소가 일어날 수 있다.
정답 확인

정답 ④

35번
교량에 작용하는 주하중은?
  1. ① 활하중
  2. ② 풍하중
  3. ③ 원심하중
  4. ④ 충돌하중
정답 확인

정답 ①

36번
그림은 어떤 상태의 지면을 나타낸 것인가?
전산응용토목제도기능사 2014년 1회 36번 문제 그림
  1. ① 수준면
  2. ② 지반면
  3. ③ 흙깎기면
  4. ④ 흙쌓기면
정답 확인

정답 ④

37번
컴퓨터 운영체제가 아닌 것은?
  1. ① 유닉스,(unix)
  2. ② 리눅스(linux)
  3. ③ 윈도우즈(windows)
  4. ④ 액세스(access)
정답 확인

정답 ④

39번
치수 기입 방법에 대한 설명으로 옳은 것은?
  1. ① 치수 보조선과 치수선은 서로 교차하도록 한다.
  2. ② 치수 보조선은 각각의 치수선보다 약간 길게 끌어내어 그린다.
  3. ③ 원의 지름을 표시하는 치수는 숫자 앞에 R을 붙여서 지 름을 나타낸다.
  4. ④ 치수 보조선은 치수를 기입하는 형상에 대해 평행하게 그린다.
정답 확인

정답 ②

40번
선의 종류 중에서 치수선, 해칭선, 지시선 등으로 사용되는 선은?
  1. ① 가는실선
  2. ② 파선
  3. ③ 일점쇄선
  4. ④ 이점쇄선
정답 확인

정답 ①

41번
골재의 단면 표시 중 그림은 어떤 단면을 나타낸 것인가?
전산응용토목제도기능사 2014년 1회 41번 문제 그림
  1. ① 호박돌
  2. ② 사질토
  3. ③ 모래
  4. ④ 자갈
정답 확인

정답 ②

42번
굵은 실선의 용도로 알맞은 것은?
  1. ① 외형선
  2. ② 치수선
  3. ③ 대칭선
  4. ④ 중심선
정답 확인

정답 ①

43번
그림과 같은 종단면도에서 측점간의 거리는 20m, 측점의 지반고는 NO 0에서 100m, NO 1에서 106m이고, 계획선의 경사가 3%일 때 NO 1의 계획고는? (단, NO 0의 계획고는 100m이다.)
  1. ① 100.6m
  2. ② 101.3m
  3. ③ 103.5m
  4. ④ 105.6m
정답 확인

정답 ①

44번
도면을 사용 목적, 내용, 작성 방법 등에 따라 분류할 때 사 용목적에 따른 분류에 속하는 것은?
  1. ① 부품도
  2. ② 계획도
  3. ③ 공정도
  4. ④ 스케치도
정답 확인

정답 ②

45번
토목제도 작업에서 도면 치수의 단위는?
  1. ① ㎜
  2. ② ㎝
  3. ③ m
  4. ④ ㎞
정답 확인

정답 ①

46번
그림은 어느 재료 단면의 경계를 표시한 것인가?
전산응용토목제도기능사 2014년 1회 46번 문제 그림
  1. ① 흙
  2. ② 물
  3. ③ 암반
  4. ④ 잡석
정답 확인

정답 ②

47번
CAD 작업의 특징으로 옳지 않은 것은?
  1. ① 도면의 출력과 시간 단축이 어렵다.
  2. ② 도면의 관리, 보관이 편리하다.
  3. ③ 도면의 분석, 제작이 정확하다.
  4. ④ 도면의 수정, 보완이 편리하다.
정답 확인

정답 ①

48번
컴퓨터에 사용되는 용어인 “버스”에 대한 설명으로 옳은 것 은?
  1. ① 컴퓨터 내부에서 발생한 데이터가 이동하는 연결 통로
  2. ② 아날로그 신호와 디지털 신호를 서로 바꾸어 주는 장치
  3. ③ 컴퓨터가 통신망에 접속할 수 있도록 설치한 접속 카드
  4. ④ 종이에 표시한 마크를 광학적으로 판독하여 입력하는 장 치
정답 확인

정답 ①

49번
투상법은 보는 방법과 그리는 방법에 따라 여러 가지 종류 가 있는데, 투상법의 종류가 아닌 것은?
  1. ① 정투상법
  2. ② 등변 투상법
  3. ③ 등각 투상법
  4. ④ 사투상법
정답 확인

정답 ②

50번
도면을 접어서 보관할 대 기본적인 도면의 크기는?
  1. ① A1
  2. ② A2
  3. ③ A3
  4. ④ A4
정답 확인

정답 ④

51번
철근 표시법에 따른 설명으로 옳은 것은?
  1. ① ⓐø13 : 철근 기호(분류 번호) ⓐ의 지름 13mm의 이형 철근(일반 철근)
  2. ② ⓑD16 : 철근 기호(분류 번호) ⓒ의 지름 16mm의 원형 철근
  3. ③ ⓒH16 : 철근 기호(분류 번호) ⓒ의 지름 16mm의 이형 철근(고강도 철근)
  4. ④ 24ⓐ150=3600 : 전장 3600mm를 24mm로 150등분
정답 확인

정답 ③

52번
도면에 그려야 할 내용의 영역을 명확하게 하고, 제도용지 의 가장자리에 생기는 손상으로 기재 사항을 해치지 않도록 하기 위하여 그리는 선은?
  1. ① 윤곽선
  2. ② 외형선
  3. ③ 치수선
  4. ④ 중심선
정답 확인

정답 ①

53번
제도 통칙에서 그림의 모양이 치수에 비례하지 않아 착각될 우려가 있을 때 사용되는 문자 기입 방법은?
  1. ① AS
  2. ② NS
  3. ③ KS
  4. ④ PS
정답 확인

정답 ②

54번
구조물 설계를 위한 일반적인 도면의 작도순서로 옳은 것 은?
  1. ① 단면도-일반도-철근상세도-주철근조립도-배근도
  2. ② 단면도-일반도-배근도-철근상세도-주철근조립도
  3. ③ 단면도-배근도-일반도-주철근조립도-철근상세도
  4. ④ 단면도-배근도-철근상세도-주철근조립도-일반도
정답 확인

정답 ③

56번
정투상도는 어떠한 방법으로 그리는 것을 윈칙으로 하는가?
  1. ① 제1각법
  2. ② 제2각법
  3. ③ 제3각법
  4. ④ 제4각법
정답 확인

정답 ③

57번
직선의 길이를 측정하지 않고, 선분 AB를 5등분하는 그림이 다. 두 번째에 해당하는 작업은?
전산응용토목제도기능사 2014년 1회 57번 문제 그림
  1. ① 평행선 긋기
  2. ② 임의의 선분(AC) 긋기
  3. ③ 선분 AC를 임의의 길이로 5등분
  4. ④ 선분 AB를 임의의 길이로 다섯 개 나누기
정답 확인

정답 ③

58번
척도에서 물체의 실제 크기보다 확대하여 그리는 것은?
  1. ① 축척
  2. ② 현척
  3. ③ 배척
  4. ④ 실척
정답 확인

정답 ③

59번
도면을 철하지 않을 경우 A3 도면 윤곽선의 최소 여백 치수 로 알맞은 것은?
  1. ① 25㎜
  2. ② 20㎜
  3. ③ 10㎜
  4. ④ 5㎜
정답 확인

정답 ③

60번
제도에 사용하는 문자에 대한 설명으로 옳지 않은 것은?
  1. ① 영자는 주로 로마자 대문자를 쓴다.
  2. ② 숫자는 아라비아 숫자를 쓴다.
  3. ③ 서체는 한 가지를 사용하며, 혼용하지 않는다.
  4. ④ 글자는 수직 또는 25° 정도 오른쪽으로 경사지게 쓴다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
