전기기능사 2015년 1회 기출문제

비정현파(비사인파) : 기본파와 고조파의합으로 이루어짐 기본파 : 비사인파에서 주파수가 f인파 고조파 : 주파수가 기본파의 2배,3배,4배,...가 되는 파로,각각 2 고조파,3고조파,4고조파,...라 부른다. 고조파의 실효값은=루트/v2의제곱+v3의제곱+v4의제곱+...이다.

H = NI/2πr 환상솔레이드 H = Ni/2r 원형코일 H = NI/l 무한장 솔레노이드 H = I/2πr 무한직선

자기저항 : 자속을 방해하는 성질 자로 길이 l[m]에 비례하고 단면적 A[m제곱]에 반비례한다. 자기저항:길이 1[m]에 비례하고 단면적A[m제곱]에 반비례한 다..따라서 번분수로 표현하여 2/1분의1/3 으로하면 6배가 나온 다 장애물로 예를 들죠 당신이 일종의 파이프 속을 기어간다고 해봅시다 파이프가 길수록 속도는 느려지겠죠? 또, 파이프가 좁아질수록 가기가 힘들겁니다 결론: 길이2 배 + 단면적 1/3배 = 2 x 3 -> 6배로 힘듦

저항-) 직렬로 n개를 연결했을때는 nr 병렬일때는 r/n

F=BlIsinΘ = 3 * 0.1 * 4 * sin90 = 1.2[N] F=BI/r2 = 3x10^-3x4 / 0.1^2 = 1.2 GE 분 해설에 대한 추가내용 sinΘ = sin90˚= 1 입니다

콘덴서는 전류보다 90도 뒤지기 때문에 cos I·dt=Q(t)이기 때문에 충전된 전하량을 t로 미분하여 삼각함수 sin미분부ㅡcos변환, 추가로 각속도가 비례분에 붙게 됩니다

(4F+6F)×10V=100 전하량 Q=CV 직렬 Q=(1/(1/C1)+(1/C2))*V=((C1*C2)/)C1+C2))*V 병렬 Q=(C1+C2)*V

M(상호인덕턴스) = k(결합계수) 루트 L1 x L2 k = M / 루트 L1 x L2 k = 150 / 루트 160 x 250 = 0.75

H=0.24I2Rt = H=0.24*12*10*10*60=1440 (1.44) P=VI V=IR=10V P=10x1=10W Q=0.24xPxt=0.24x10x600=1440cal=1.44kcal 열량 구하는 식은 다음과 같습니다. H = 0.24 x I2 x R x t H = 0.24 x 12 x 10 x (10 x 60) = 1440 t에서 60을 곱해주는 이유는 전기에서 계산할 때 기본 단위가 초(sec)이기 때문입니다. 10분이니까 10 x 60을 해주면 되겠죠.

스타인메츠에 의한 히스테리시스손은 Ph = Kh f {B^n}_m [W/kg] 이고, 이때 n=1.6~2이다. 그러므로 히스테리시스손은 f의 1승, 최대자속밀도의 1.6승에 비 례한다.

유효 = cosθ 무효 = sinθ 간단하게 '무사유코'라 외우시면 좋습니다 (무효는 사인, 유효는 코사인)

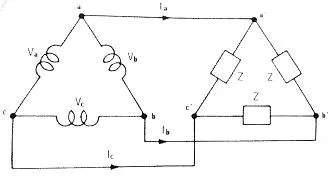

전류는 전압/임피던스 임피던스는 복소수이므로 루트6^2+8^2 하면 20A가나옵니다 선전류는 상전류 루트3이기때문에 20루트3 ^^* 선전류를 구해야 하기 때문에 I=V/Z. 상전압이 200볼트 임피던스는 루트6^2+8^2=20 상전류는 200/10=20A 선전류는 상전류*루트3=20루트3 위에분들 해설이 맞긴한데 추가적으로 오해하시는분 생길까봐 말씀드립니다. 루트6^2=8^2 = 10 이 맞습니다. 상전류200에 임피던스 10이 나눠져서 20에 * 루트3이 됩니다. 이 문제를 풀기 위해 필수로 외워야하는 것들이 있습니다..어차 피 외워두면 다른문제에서도 적용이 가능하니 외워두세요. Y결선 : 상전압 x 루트3 = 선간전압 Y결선 : 상전류 = 선전류 D결선 : 상전압 = 선간전압 D결선 : 상전류 x 루트3 = 선전류 공식은 I=V/Z를 이용합니다. I 를 먼저 구합니다. I = 루트(6제곱+8제곱) 기존 공식에서 V는 상전압 200v가 이미 기재되어 있습니다. 즉 루트(6제곱+8제곱) = 200/x가 되는 셈입니다..계산기에 공식 을 풀어보시면 답은 20이 나옵니다. 다만 문제에서 해당 결선은 D결선. 선전류를 구해야하므로 위의 공식인 상전류 x 루트3 = 선전류을 이용합니다. 20 x 루트3 = 선전류 -> 20루트3이 답입니다.

병렬콘덴서 2μF + 4μF = 6μF 직렬콘덴서 (3μF*6μF) / (3μF+6μF) = 18/9 = 2μF 저게 콘텐서 이니까 직병렬로 하면 됩니다. 그러므로 4+2=6 (3*6)/(3+6)= 18/9=2

상자성체,강자성체: 자석에 자화되어 끌리는 물체 반자성체: 자석에 반발하는 물체 비자성체: 자성 자체가 없는 물체 (중성) Y = (R + jwL)^-1 + jwC = R / (R^2 + (wL)^2) + j(wC - (wL / (R^2 + (wL)^2))에서 공진조건은 허수부가 0이므로, wC = wL / (R^2 + (wL)^2) w^2 = (1 / LC) - (R^2 / L^2)이다. 한편 w = 2*pi*f이므로, (2*pi*f)^2 = (1 / LC) - (R^2 / L^2) f = (1 / (2*pi))*root((1 / LC) - (R^2 / L^2))

은의 전도율:63.00 구리의 전도율:59.60 금의 전도율:45.20 알루미늄의 전도율:37.70 (구리 대비) 전기 전도도가 좋은 순서대로 나열하면 다음과 같습니다. 은 → 구리 → 금 → 알루미늄 → 철 → 납 → 주석

3상 농형유도전동기의 와이 델타 기동법은 기동전류는 1/3배 기 동토크도 1/3배로 감소 된다..5~15kw의 전동기에서 사용된다

단상 유도전동기 약 400W 이하의 소형 전동기에 사용 일상생활에 쓰이는건 단상 유도전동기 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용]

3상 전파정류란 말 은선간전압의 최대값이라는 의미인데요, 따 라서 선간전압 실효치의 루트(2)배가 됩니다. 즉, 250*루트2 답은 354v입니다. 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 전기기능사 책에 있는 내용 그대로 옮기겠습니다. ----------------------------------------------- - 전원 250[V]는 실효값이므로 -직류분 전압 E = 1.35E = 1.35 x 250 = 337.62[V] -최대값 E = Eπ/2 = π/2 x 337.62 = 530[V] ----------------------------------------------- - 이렇게 나오네요... 답안지도 3번은 약 377, 4번은 약 530이라 고 되어있네요... 지식인 분들의 명쾌한 설명을 기대합니다...ㅠㅠ (낼이 전기기능사 시험이네요...) [오류신고 반론] 1.415×250=353.5 [추가 오류 신고] 전원 250[V]는 실효값이므로 -직류분 전압 E = 1.35E = 1.35 x 250 = 337.62[V](평균값) -최대값 E = Eπ/2 = π/2 x 337.62 = 530[V] [오류신고 반론] 최대값 * 0.707 = 실효값 최대값 * 0.637 = 평균값 평균값 * 1.11 = 실효값. 최대값 = 실효값 250V / 0.707 = 353.6 [오류신고 반론] 최대값 x 0.707 = 실효값 최대값= 실효값/0.707 최대값= 250/0.707 = 353.6

직권 전동기의 특징

3상 유도전동기의 회전방향을 바꾸는법 3상중 두선을 바꾸면된 다 단상 유도전동기의 회전방향을 바꾸는법 기동코일과 회전코일을 바꿔주면된다

V특성곡선에서 횡축은 계자전류(여자전류) 종축은 전기자전류 V특성곡선에서 왼쪽은 지상(뒤진전류) 오른쪽은 진상(앞선전류) 동기조상기는 무부하 운전 중 과여자일 때는 진상작용을 하는 콘덴서로 동작을 하며, 부족여자일 때는 지상작용을 하는 리액 터로 작용한다. 외우기 쉽게 여 증 진 , 여 감 지 로 외우세요. 여자전류 증가 하면 진상 여자전류 감소 하면 지상

회전속도m=(1-슬립s)*동기속도s 1200-48=1,152 1200x(1-0.04)= 1152 회전속도 N = Ns x ( 1 - s ) N = 1200 x ( 1 - 0.04 )

★변압기 보호장치 3가지 → 차동 계전기- 전기적이상 검출 → 비율 차동 계전기- 전기적이상 검출 → 부흐홀쯔 계전기- 기계적이상 검출(유증기의 온도측정), 주탱 크와 콘서베이터 사이에 설치

변압기효율 η 출력 --------- x 100 출력+손실 60x10^3VA ---------------- x 100 = 97.4% 60x10^3 + 1600kw (변압기 효율) = (출력 / (출력 + 손실)) * 100 한편, M = 10^6이고, k = 10^3이므로 (60*10^6 / (60*10^6 + 1600*10^3)) * 100 = 약 97.4[%] 계산은 정확히해야죠 역률 곱해주세요 0.8역률을 계산에 포함시 킬경우 96.7%가 나오기때문에 어차피 답은 3번)97%겠지만 만약 역률이 0.6이면 95,7%가 나오기때문에 2번이 답이됩니다 혹은 보기가 1)90 2)96 3)98 4)99 로 나와버리면? 계산은 항상 정확히^^ 정확한 계산을 설명해줘야지.. 그냥 역률 포함하라는 말은 이해 하기가 쉽지 않죠. 발전기 공식 = (출력/출력+손실)x100 전동기 공식 = (입력-손실/입력)x100 출력 : 60x10^6x0.8 손실 : 1600x10^3 왜 10의 제곱을 곱하냐 지금 MVA, KW를 W로 변환시켰기 때문 입니다. 1MVA = 1,000KW = 1,000,000W입니다. [60x10^6x0.8 / (60x10^6x0.8)+(1600x10^3)]x100이 정확한 공 식이 되겠습니다. 계산기에 입력해서 풀어보면 : 96.7741... 나옵니다.

탭이란 1차 권선 수를 바꾸어주기 위해 권선에서 선을 몇개 빼 내어 낸걸 말합니다..이로써 선로의 권수비를 바꾸어 줄 수 있습 니다. 더 자세한 설명을 얻고 싶으시면 구글에서 변압기 탭 을 검색하 시면 사진이 나옵니다..맨 첫번째 사진 보시고 참고하시면 됩니 다..다음 카페의 사진입니다..포스트면은 변압기 탭조정의 목적 및 방법입니다. 변압기는 1차와 2차측의 전력은 같다는 조건하에 전압을 변환시 켜주는것으로 2차측 전압이 높거나 낮을 경우 문제가 발생하기 때문에 전압을 임의로 조정할 수 있다..이때 변압기의 1차측 코 일의 권수를 조정할 수 있도록 중간 중간에 선을 빼내어 단자 즉 탭(Tap)으로 구성되어 있다..이 단자를 옮겨서 2차측의 전압 을 조정할 수 있다.

1.3대중 1대가 고장이나도 나머지 2대를 V결선하여 송전할수있 다.고조파 전압x.통신장애 염려x 2.낮은 전압을 높은 전압으로 올릴때 사용한다. 3.중성점 접지가능, 권선잔압이 선간전압의 1/루트3 이되므로 절연이쉽다.고조파전류가흘러 통신선에 장애 4.높은 전압을 낮은 전압으로 낮추는데 사용 1.△-△결선:1상의 권선에 고장이 발생하더라도 출력은 감소하 나 v결선으로 운전이 가능하며,이때에도 델타결선 정격용량의 57[%]의 출력을 송전할 수 있다.또한 여자전류중에 제 3고조파 가 포함되므로 자속은 정현파가 되고 1차,2차 유기전압도 정현 파가 되어 선로에 제3고조파 전압이 나타나지 않는 장점이 있 다. 2.△-Y결선:이 결선은 △결선의 장점에 Y결선의 장점을 채용한 결선으로서, 주로 발전소의 승압변압기로서 이용되고 있다. 3.Y-Y결선:1차,2차측 모두 중성점을 접지하지 않은경우로 각상 권선에는 제3고조파를 포함한 첨두 파형의 전압이 유기되어 층 간절연에 좋지 않은영향을 미치며 발전기 권선에 제3고조파전류 가 흘러서 발전기 권선을 가열시킨다..또한 중성점의 전압은 영 이 아니고 대지에 대하여 3배 주파수의 진동 전위를 갖게 되며, 선로와 대지 사이의 정전용량에 의하여 제3고조파 충전전류가 흘러 부근의 통신선에 유도 장해를 준다. 4.Y-△결선:△-Y결선과 같은 장점을 가지고 있으며,일반적으로 강압변압기의 결선으로 이용되나,국내에서는 154[KV]/66[KV]와 같은 곳에 이용된다. [추가 해설] 문제에 대한 답의 실질적 내용을 첨언합니다 △-Y = 낮은 전압을 높은 전압으로 승압시에 사용한다 Y-△ = 높은 전압을 낮은 전압으로 감합시에 사용한다 간단하게 외우는 팁 델타-Y 델타는 삼각형 모양인데, 이때 삼각형의 ^ 모양을 본떠서 ^ = ㅅ = 승압 이리 외우시면 편해요 그럼 자연스래 다른 하나(Y-델타)는 감압이 된다는거죠 △,Y 기호 보시면, △가 낮고, Y기호가 높죠? 낮은 △에서 높이가 높은 Y로 올라간다(승압) 높은 Y에서 높이가 낮은 △로 내려간다(감압) Y결선의 전압 : 선간전압 = √3 상전압 △결선의 전압 : 선간전압 = 상전압 선간전압을 기준으로 볼 때 Y결선의 전압 > △결선의 전압이 죠? Y→△ = 높은 전압에서 낮은 전압으로 △→Y = 낮은 전압에서 높은 전압으로 보면 됩니다

직류기 구조

2차를 개방하게되면 1차 측에는 여자전류만 흐르므로 고압이 유 도됨 여자전류=자속

★변압기유의 구비조건 → 점도, 응고점 小(작고 낮을 것) → 절연내력, 비열에 따른 냉각효과, 인화점 大(크고 높을 것)

★난조현상: 부하가 급변하여 진동이 발생하는 현상 ★난조현상 방지책 3가지 → 제동권선 설치 → 보상권선 설치 → 중성축 이동 보상권선 설치, 중성축 이동은 전기자 반작용에 대한 내용이고 제동권선 설치, 관성모멘트 증대(플라이휠), 조속기 둔감, 고조파 제거(단절권, 분포권 채택)이 난조방지책입니다

동기전동기의 특징 장점-속도가 일정하다,항상 역률 1로 운전할 수 있다,유도 전동 기에 비하여 효율이 좋다. 단점-기동 토크가 적고 속도 조정을 할 수가 없다,난조를 일으 킬 염려가 있다,설비비가 많이 든다.동기 전동기는 역률을 조정 할 수 있고, 다만 속도 조정을 할 수 없다.

무부하라는것은 회전자 속도가 동기 속도와 같은속도로 움직인 다는 것을 알수 있다 즉 미끌어지지 않으므로 슬립은 0 이라고 할수있다 추가 자세한 해설 슬립의 범위 = 0 < S < 1 *무부하시 동기속도로 회전하는 경우 S=0 *기동시 회전자가 정지하고 있는 경우 S=1 N(회전자속도) = (1 - s(슬립)) * N_s(동기속도)에서 무부하시 동기속도와 회전자속도가 동일하므로, 슬립s = 0 위 식만 떠올리면 특정 상황에 슬립이 어떤 값을 가져야 하는지 알 수 있습니다.

(무부하전압-정격전압)/정격전압 에서 *100 을 해야 답이 나옵 니다..

직류 스테핑 모터는 펄스 신호의 지령에 의해 일정 회전각도만 큼 도는 모터로 펄스 모터라고도 한다. 이 모터는 출력을 이용하여 특수기계의 속도,거리,방향 등을 정 확히 실현할 수 있고,구조가 간단하고 유지 보수가 용이하여 제 어에 많이 사용된다.

연선 단선 둘다가능 슬리브는 단선 및 연선의 교차 지점을 접속하는 제품으로 메쉬 형 접지등 다양한 부분에서 사용되고 있다.종류로는 C형과,S형 슬리브가 있다.

가공전선로의 지지물에 취급자가 오르고 내리는데 사용되는 발 판볼트 등을 지표상 1.8m미만에 시설하여서는 안된다(판단기준 제60조 참조). 외우기 쉽게 전주(전봇대) 아무나 못올라가게 밟고 올라갈때 쓰는 발판용 쇠막대는 1.8m 높이 부터 시작. 옛날에는 이랬는데 지금은 키들이 커서 조만간 바뀔듯 가공전선로의 지지물에 취급자가 오르고 내리는 데 사용하는 발 판볼트 등을 지표상 1.8[m]미만에 설치하여서는 아니 된다. 다만,다음에 해당되는 경우에는 그렇지 않다. -발판 볼트 등을 내부에 넣을 수 있는 구조로 되어 있는 지지물 에 시설하는 경우 -지지물에 승탑 및 승주 방지장치를 시설하는 경우 -지지물 주위에 취급자 이외의 자가 출입할 수 없도록 울타리, 담등의 시설을 하는 경우 -지지물이 산간 등에 있으며 사람이 쉽게 접근할 우려가 없는 곳에 시설하는 경우

특정한장소=직접 조명기구라고 외우세요 특정 장소만 밝게 비추는게 스폿라이트죠? (스포트라이트 X) 그럼 빛을 '직접' 비춰야 가장 밝게 비춰지겠죠 직접 조명(Direct Lighting) 광원으로부터의 빛이 대부분 작업면에 직접 조사되는 조명 방식 을 말하는데,적은 전력으로 높은 조도를 얻을 수 있으나 방 전 체에 균일한조도를 얻기 어려우며,눈부심이 일어나기 쉽고 빛에 의한 그림자가 강하게 나타나는 특징이 있다.

고압포장퓨즈 : 정격전류의 1.3배에 견디고 2배의 전류에 120분 안에 용단되어야한다. 비포장퓨즈 : 정격전류의 1.25배에 견디고 2배의 전류에 2분안 에 용단되어야한다. 저압용 퓨즈는 정격전류의 110%를 통하였을 때 이에 견뎌야함, 2배전류 흘렀을때는 1~30A - 2분내 용단 31~60A - 4분 61~100A - 6분 기타등등

이문제틀리신분 대부분이 컷아웃스위치라고 오해하셧을꺼같은데 컷아웃스위치랑은 비슷하지만 다릅니다. 점검 수리 시험 을목적으로 분리 또는 접속 을하는것은 단로기 입니다. 단로기. (끊을단. 길로) 차단기를 전류를 완전히 차단하지만 단 로기는 극히 작은 전류를 허용해서 기계 수리/점검에 편리하다.. [추가 해설] 팁 : 단로기는 무전류, 무부하 상태에서 일을 하는거라서 컷아웃 스위치랑 좀 달라요 ㅎㅎ

지중 전선로 케이블 매설 방식에는 직접 매설식, 관로 인입식(관 로식), 암거식이 있다

화약류의 분말이 존재하는 곳에서는 금속관 공사, 합성수지관 공사, 케이블 공사만 하용된다. 합. 금. 케 이렇게 세개중. 시설하는거첨 하나만 골르면 무조건 금속관 아닌거 고르면 합. 금. 케 제외하고 나머지가 답.

합성수지 몰드 공사의 시설기준 -전선은 절연전선(옥외욕 비닐 절연전선 제외)로 할 것 -합성수지 몰드 안에는 전선에 접속점이 없도록 할 것 -합성수지 몰드는 홈의 폭 및 깊이가 3.5cm이하일 것(사람이 쉽게 접촉할 우려가 없도록 시설하는경우에는 폭이 5cm이하의 것을 사용 가능) -합성수지 몰드와 박스 기타의 부속품과는 전선이 노출되지 않 도록 접속할 것

커플링 접촉시 바깥지름의 1.2배 (접착제 미사용시) 금속관 콘크리트 매입시 두께 1.2mm 배/분전반 넣은 강판제 두께 1.2mm 실링 시설이니까 C(실)L(링)으로 외우면 편하다. L 램프

저압가공전선은 저압 및 고압 가공전선 도로횡단:6m 철도, 궤도 횡단:6.5m 횡단보도교:3.5m 기타장소;5m 입니다. 저압 인입선 고압 인입선 도로횡단 5m 6m 철도 궤도 6.5m 동일 횡단보도 3m 3.5m

OW-옥외용 비닐 절연 전선 EV-폴리에틸렌 절연 비닐 시스 케이블 DV-인입용 비닐 절연 전선 NV-비닐 절연 네온 전선

전선 이격거리 400v미만 400v이상 6cm 6cm 전선과 2.5cm 4.5cm *건조한 장소= 2.5cm 가능 조영재 애자사용공사에서 전선상호 간의 간격은 몇이냐고 물었는데 저압이랑고압 둘다 6cm로 동일합니다 전선과 조영재 저압 고압 2.5 4.5 (건조한장소인경우!!!2.5도 가능하다 (가능하 다니까 이런건 안나오겠쬬?) 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 400m 미만과 이상이 아니라 400m 이하와 초과가 맞습니다.

박스내 에서는 쥐꼬리접속 6mm^2 이하는 트위스트 추가로 브리타니아는 10mm^2 이상입니다.

위험물 등이 있는 곳에서는 -합성수지관 공사 -금속관 공사 -케이블 공사 합금케

금속몰드 1.5m 합성수지 몰드배선시 40~50cm 3m는 금속덕트 1m 가요전선관, 캐타이어케이블 1.5m 합성수지관, 금속몰드 2m 금속관, 애자, 라이딩, 케이블 3m 금속덕트, 버스덕트

특별 제1종 접지는 존재하지 않습니다 (2021년 KEC 규정 변경으로 인하여 접지관련 문제는 출제되지 않습니다.)

3상일경우 루트3을 곱하세요 P=VI P=루트3 VI =루트3*24*0.3 (단위가 메가볼트이므로 0.3) =12.47 P=루트3*V*I = 루트3 * 24000 * 300 = 12,470,765 [VA] = 12.47 [MVA]
