전기기능사 2014년 1회 기출문제

콘덴서의 병렬합성은 콘덴서간의 합으로나타낸다 콘덴서의 병렬접속은 서로 더해서 30㎌+40㎌=70㎌(합성정전용 량) Q(전하량) = C(정전용량) × V(전압) = 70 × 10^-6 × 100 = 70 × 10^-4[C] ※ m(밀리) = 10^-3, µ(마이크로) = 10^-6, n(나노) = 10^-9, p(피코) = 10^-12 Q 는 전하량입니다. Q = C*V 공식 (Q=전하량, C=정전용량, V=전압) 문제에서 전 전하량은 몇 C냐 라고 한건 Q의 단위기호가 C입니 다. 주의 하세요.

* 직렬가동접속 : L1 + L2 + 2M * 직렬차동접속 : L1 + L2 - 2M

V=W/Q I(전류) : 단위시간동안 이동한 전하량 ⇒ Q(전하량)/t(시간:초) V(기전력/전압) : 1C짜리 전하가 이동하면서 일한 양 ⇒ Q(전하 량)/W(일) = 144J/24C = 6V [추가 해설] W=QV V=W/Q 기전력=전기량/일 V=144/24 V=6

전류의 발열작용과 관게있는것은 줄의법칙이다 왜나하면 줄열이 발생하기때문이다

3상 전력의 측정 1전력계법: P=3P1 2전력계법: P=P1+P2 3전력계법: P=P1+P2+Ps

V결선 출력 Pv = √3Pn pn(변압기용량)

루트(3²+ 4²)

쿨롱의 법칙사용 Q1=4x10^-5 Q2=6x10^-5 r=2 9x10^9xQ1xQ2/r^2[N] =9×10^9 x 4x10^-5 x 6x10^-5 / 2^2 =5.4[N] 결과값이 +이므로 반발력이 작용한다 9×10^9×4×10^-5×6×10^-5÷2^2 =5.4 두 전하가 같은 극성이르로 서로 반발력이 작용한다.

마주 보고있는 값의 곱이 같아야하는것 맞습니다 하지만 wC는 직류에서 분모로 들어가기 때문에 (1/wC1×R2)=(1/wC2×R1), C1×R1=C2×R2입니다 우리가 알고 있는 공식으로는 "C1xR2=C2xR1" 이 정답이어야 한다. 하지만 C(콘덴서)의 단위는 [F] 패럿이다. 위의 휘이스톤의 브리지법은 마주 보고 있는 단위 [옴]의 값이 같아야지 성립한다. 그러니깐 C(콘덴서)=1/wC[옴]이다. 그래서 (1/wC1 × R2)=(1/wC2 × R1) 이렇게 된다. 4개의 보기에는 정답이 없기에 1/wC1 과 1/wC2 의 분모를 없 애준다. 교환법칙을 이용하여 (1/wC1 × R2)=(1/wC2 × R1) 1/wC1이 R1쪽으로 넘어가면 R1 x wC1 이 되고 1/wC2가 R2쪽으로 넘어가면 R2 x wC2 가 되면서 자연스레 분 모가 없어진다. 그래서 정답은 C1R1 = C2R2

가우스의 정리에 의해 m/u입니다..u=투자율×비투자율 따라서 공기중의 비유전율은 1이기 때문에 답은 m/u0가 됩니다.

V=IR에서 R의 20%를 줄이면 0.8R V=IR이 성립하려면 IR=??I×0.8R 이므로 (4/5)×5/4=1 따라서 5/4I (1.25I)가됨 I=V/R 이니까 풀면 I=1/0.8=1.25

L=N^2/Rm L= 4 파이 N제곱 비투자율/l *10-7승 L=U*A*N^2/l

종이 : 1.2~1.6 염화비닐 : 4.5~5.5 운모 : 5~9 산화티탄 자기 : 83~183

일정한 전류이상이면 공급전류대비 자기생성률이 떨어집니다.

옴의 법칙을 이용하여 I=V/R 1.5*5/0.2*5 =7.5 R1과 R2의 합성저항 R4 (직렬) R4=R1+R2 전체저항 Rt (병렬) 1/Rt=1/R4+1/R3=1/(R1+R2)+1/R3=(R1+R2+R3)/{R3(R1+R2)} Rt={R3(R1+R2)}/(R1+R2+R3)

π =180° 180/6 =30°

콘덴서의 병렬접속은 주어진 콘덴서의 합과 같다.

전압이 200v 일때의 저항 R = V2/P = 2002/500 = 80Ω 전압이 220V 일때의 전력 P = V2/R = 2202/80 = 605W 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] P = VI 500 = 200 * I I = 2.5[A] 220V => P = 220 * 2.5 P = 550[W] 아닌가요? [추가 오류 신고] 저도 전기병아리님과 같은 생각입니다. [추가 오류 신고] 저도 전기병아리님에게 한표 [추가 오류 신고] 런런님의 계산식이 잘못됐습니다. P=V^2/R 일때, R=V^2/P 이렇게 해두셨는데 등가변환시 V^2*P=R이 되므로 성립 되지않습니다. 전기병아리님이 맞습니다. [추가 오류 신고] 저도 전기병아리님이 맞다고 생각합니다. [오류신고 반론] 오류신고 하신분들 반론입니다. 전류는 전압에 따라 변동되므로, 저항값을 구한후 계산해야합니 다(전열기의 저항값은 전압이 변동해도 동일합니다) 200V일때 전류는 2.5A 저항은 80 220V일때 저항은 80 전류는 2.75A 전력은 P=VI=605W [오류신고 반론] 스카이님이 맞다고 생각합니다. [오류신고 반론] V=IR이므로 전압값이 바뀌면 당연히 전류도 바뀔 수밖에 없습니 다. 이 문제에서는 저항값이 고정이므로 P=V2/R로 풀어야 합니다. P=VI나 I2R로 풀려면 220V일 때의 I2값을 따로 구해야 합니다. [오류신고 반론] 런런님 풀이가 맞습니다. 이걸 IV로 푸는 사람이 있네.. 전열기라고 친절하게 저항 쓰라고 까지 설명해줬는데 P:V^2/R로 저항값 먼저 구하고 풉니다 [오류신고 반론] 전류는 공급전압에 따라 변동됩니당 저항은 불변! 저항을 찾고 전력 계산하세요~ [오류신고 반론] 저항찾을 필요없습니다..P=V^2/R 식에따라 V^2에 비례하니까 (220/200)^2 X 500 = 605[W] 이 문제에서 핵심은 저항값을 찾는게 아닌 공급전압이 상승함에 따라 전력은 어떻게 변화하는가를 묻는것입니다. [전기쌍기사] [오류신고 반론] 200V일 때 : I = W(500)/V(200) => 2.5A R = V(200)/I(2.5) => 80Ω 220V일 때 : R(80) = V(220)/I => 2.75A W = V(220)*I(2.75) =>605W

전위차 V=V1-V2 전위 V=Q/r *9x10^9 V1=(9x10^9x2x10^-8)/1=180 V2=(9x10^9x2x10^-8)/2=90 180-90=90v 전위차 V=V1-V2=Q/4파이€(1/r1-1/r2) =9×10^9×2×10^8×(1/1-1/2) =90[v]

150v이하 : 0.1, 150v - 300v : 0.2, 300v - 400v : 0.3, 400v 이상 : 0.4 [추가 해설] 150이하 - 110V + 0. = 0.1 150초과300이하 - 220V + 0. = 0.2 300초과400이하 - 380V + 0. = 0.3 400초과 - 400V + 0. = 0.4 우리가 쓰는 전압에다가 0.을 붙여 소수 첫째자리까지 표기하면 답나옴

분권발전기는 속도 변동이 쉽다는 것이 장점입니다.

무효순환전류 I = E(기전력의 차) ㅡㅡㅡ 2*Z(동기 임피던스) I = E1 - E2/2 * Zs = 200/2*5 = 20A

인버터 : DC를 AC로 변환한다 ex) 차량용 인버터 인버터 = 인 직 교 (인버터 직류 교류) 정류기 = 정 교 직 (정류기 교류 직류) 인버터:직->교 컨버터:교->직 초퍼:직->직 사이클로:교->교 __________________________________ l (사이클로 컨버터) l l l 교류--------->직류--------->교류--l (컨버터) ㅣ (인버터) ㅣ ㅣ(초퍼) ㅣ 직류

E=BVlsin세타-발전기

1차측 전압 240v와 2차측 전압 8v를 더하면 가극성 빼면 감극 성 가극성 248v 감극성 232v 문제에서 요구하는 전압차이는 16v 추가 설명 V2(고압)= Q2(권수비)·V1(저압)= 30·8 가극성 : V1+ V2= 248, 감극성 : V1- V2= 232 가극성 - 감극성 = 248 - 232 = 16 가극= 30+8 / 감극= 30-2 / 전압차이= 38-22 = 16v 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. [오류 신고 내용] 위에 감극 빼는게 잘못 된듯 합니다. 가극=30+8, 감극=30-8, 전압차이=38-22=16v [추가 오류 신고] 계산 상으로는 가극-감극에서 (30+8) - (30-8)에서 이라고들 하셨는데 정확한 가극/감극성 변압기의 전압 공식은 V = V1 - V2 입니다. V2의 극성(방향)에 따라서 가극/감극으로 부르는 거지요 계산은 맞겠지만, 권수비로 바로 계산하면 좀 틀린 해석 같습니 다. [오류신고 반론] 권수비a=v1/v2, v1=30*8=240 v2=8 ,가극성은v1+v2 240+8=248,감극성v1-v2 240-8=232 전압차는 248-232=16

GTO 에서 T는 턴 O는 오프

s=ns-n/ns 에서 회전자의 회전속도가 증가할수록 슬립은 작아 진다 N(회전속도)가 커지게 되면 Ns-N(분자부분) 이니까 슬립이 작 아지죠.ㅎㅎ 자 이런문제는 어떻게 푸냐 그냥 슬립만 집중하면 쉽게풀수있습 니다 슬립은 미끄러지는 정도를 말하는것이죠 그런데 회전속도가 증 가하면 슬립도 증가한다 말이안되죠 미끄러지는 정도가 높아지는건데 회전력이 높아지는건 말이안되 죠 다들 열심히해서 좋은결과있길바라겠습니다^^

방향이 바뀌지 않습니다 동일극성은 동일방향

접지저항측정은 접지선 및 접지극등의 저항을 파악하기 위한 방 법

ε=p×Cosθ+q×Sinθ Cosθ=0.8 Sinθ=√(1−0.8^(2)) 3×0.8+4×0.6=4.8 지상은 플러스 진상은 마이너스 e=pcos세타-qsin세타(진상) e=pcos세타+qsin세타(지상) p저항강하 q리액턴스강하 전압변동률 e=3*0.8+4*0.6=4.8

i=V/R x cos60 = 2000/100 x cos60 = 10A 유효순환전류 Ic=E/X * sin(세타/2) 무사유코 로 외우시면 편합니다. 무효전력 = 사인 유효전력 = 코사인

Y-Y 는 고조파 발생 떄문에 잘 쓰이지않는다 yy결선을 거의 사용하지 않는이유는 다른 결선에 비해 오류가 발생할 확률이 크기때문입니다~ △결선은 3고조파를 결선 안에서 없애버리고, Y결선은 결선 바 깥으로 내보냅니다.

앞증 뒤감 전류가 앞서면 증자작용 전압이 앞서면 감자작용입니다 전류가 앞서는 경우 발전기는 증자, 전동기는 감자입니다.

역회전할 염려가 있는 복권전동기는 차동복권전동기입니다.

3상 동기 전동기 : 전압에 비례 유도 전동기 : 전압의 제곱에 비례

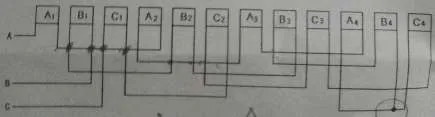

이거 어려워 하시는 분들 많은데 일단 A,B,C 3개에서 시작하니 3상 그다음 A,B,C 별로 4번까지 가지 4극 양쪽에서 나오니까 Y결선 이렇게 보시면 됩니다 ABC가 반복되니깐 ABC 3상 1234까지 있으니깐 4극 전선이 모이는 점(중성점)이 있으면 Y결선 없으면 Δ결선

난조방지 = 제동권선 설치

직류발전기 3대 요소 -계자:자속을 발생 -전기자:자속을 끊어 유기기전력 발생 -정류자:교류를 직류로 변성

문제에 답이 있다 계전기가 설치된 위치에서 고장점까지 라니깐 거리를 찍으면 된다말이지요.

부족전류계전기는 자가용 전기설비의 보호용이 아니라 한전에서 전기값 징수 및 전기도난등을 체크할때 전류의 부족여 부등의 체크할때 쓰는것 입니다.. 부족전류계전기는 제어목적 입니다.

애자사용시 400[v]미만 일 때, 전선 상호간 간격 : 6[cm] 전선과 조영재 이격거리 2.5[cm] 단,400[v]이상은 4.5[cm], 건 조한 장소는 2.5[cm]이상 일 것!!! 조영재란 벽이나 천정을 말합니다.) 전선과 지지점간의 거리는 조영재 윗면, 옆면에 따라 붙일 경우 2[m]이하 (400[v]이상인 경우로서, 저영재를 따르지 않는 경우 는 6[m]이하도 가능.)

두께가 2mm인 합성수지관 공사!

클리퍼는 굵은 전선을 절단 할때 사용 와이어 게이지는 전선의 굵기 를 측정 할때 사용

그냥 3n(n+1)+1 하면 됩니다 즉 3*2(2+1)+1=19 그냥 외우면 됩니다 7(1층) 19(2층) 37(3층) 61(4층) 91(5층)

각 공사의 접지선 굵기 1종접지공사 6[mm2] 2종접지공사 16(고압,저압변성일때는 6)[mm2] 3종접지공사 2.5[mm2] 특별3종접지공사 2.5[mm2] (2021년 변경된 KEC 규정에 따라서 종별 접지 문제는 출제되지 않습니다. 참고용으로만 이용 부탁 드립니다.)

교류차단기의 종류 1.GCB : 가스 차단기 2.VCB : 진공 차단기 3.ABB : 공기 차단기 4.OCB : 유입 차단기 5.MBB : 자기 차단기 6.ACB : 기중 차단기 *HSCB(high speed circuit breaker) : 고속도 차단기 [추가 해설] 교류차단기의 종류는 다글자수가 3개인데 4개인 교류차단기는 없다

전선의 쥐꼬리 접속 후 절연을 위해 와이어 커넥터로 마감해야 한다.

주택, 기숙사, 여관, 병원, 창고 : 50% 학교, 사무실, 은행 : 70% 의 수용율을 갖는다. 외우기 쉽게 수용률이란 수용설비가 동시에 사용되는 정도인데 보통이 60~70%사이다 즉 학교. 사무실. 은행처럼 근무시간/출퇴근시간/영업시간 등의 정해져있는 곳은 수용률이 높지만 주택. 기숙사. 여관처럼 잠만자고 가는곳은 수용률이 낮다.. 외우기 쉽게 잠만자는곳은 반만(50%)있어도 되고 집중해서 일하는회사/은행은 70% 있어야. 그래서 여관은 낮엔 비고 밤에만 손님있고 은행은 70%라서 영업시간에가면 항상 바쁘다.. 그리고 시험에는 50% 아니면 70%만 나온다..

전기기사에서 나오는 문제 인데 15KV이하는 1KM 마다 합성전기저항 값 30 옴 이하로 하고 15KV초과 25KV 이하 는 1KM 마다 합성전기저항 값 15 옴 이 하로 한다. (각 접지점의 대지 저항 치는 둘다 300이하로 한다) -설비 판단기준 제 135조-

이동기중기.자동청소기 그 밖에 이동하며 사용하는 저압의 전기 기계기구에 전기를 공급하기 위하여 사용하는 저압 접촉전선을 애자 사용 공사에 의하여 옥내의 전개된 장소에 시설하는 경우 에는 전선의 바닥에서의 높이는 3.5미터 이상으로 하고 사람이 접촉할 우려가 없도록 시설하여야한다. 트롤리 = 3.5m 라고 외우면 쉬워요

WH-전력량계 CB-차단기 DS-단로기 current transformer입니다.

*연접인입선-한 수용장소의 인입선에서 분기하여 지지물을 거치 지 아니하고 다른 수용장소의 인입구에 이르는 부분의 전선 [이 문제의 답은 가공인입선이 맞습니다.] 가공 인입선 (1) 케이블 또는 나선에서부터 전화 가입자들에게 인입되는 배선. (2) 가공 전선로의 지지물로부터 다른 지지물을 경과하지 않고 수용장소의 접속점에 이르는 가공 전선을 말한 다. 관등회로는 안정기에서 방전등까지의 배선을 말합니다. 옥외 전선은 말그대로 밖에있는 전선 외우기 쉽게. 문제가 가공~ 으로 시작되면 가공인입선 연접한~ 이라고 시작되면 연접인입선

50A이하 *1.25 50A초과 *1.1 100*1.1=110

트위스트조인트=6[mm2]이하 브리타니어=10[mm2]이상

곡률반지름 점검이 자유로울경우 - 3배 자유롭지않을경우 - 6배 외우기 쉽게 기본은 6배이다.. 단. 시설/철거/점검이 다 쉬울때는 규정에서 봐줘서 3배로 곡을 직각이상으로 더 구부리고 기본보다 더 안좋으면 강화해서 8배로 곡선이 더 와만하게 즉 곡률반경 문제의 답은 3. 6. 8 중에 하나! 쉽게 자유로움 - 3배 일반적인 경우 - 6배 단선일때 - 8배

OW - 옥외용 o옥 w외 OW : 옥외용 DV : 인입용 NR : 일반용 단심 비닐 FTC : 이건 뭐시당가 팁으로 O : 옥외용 D : 인입 V : 비닐절연, 비닐시스 CN : 동선중심선 E : 폴리에틸렌 C : 가교 폴리에틸렌 이것들만 외워서 문제에서 조합을 하면 어찌어찌 맞추실 수 있 습니다

금속관(스틸관) 1본 3.6m pvc관. 1본 4m 외우기쉽게 pvc관 4m인데 금속관은 무거우니 3.6m이다..

[2021년 개정된 KEC 규정] 직접매설식 : 1.2[m] → 1[m] (중량에 의한 압력우려 없을 시 0.6[m]) ※ 직접매설식/관로식/암거식 모두 동일 전기설비기술기준의 판단기준 부 칙(제2020-659호, 2020. 12. 3) 제136조(지중 전선로의 시설) ④ 지중 전선로를 직접 매설식에 의하여 시설하는 경우에는 매 설 깊이를 차량 기타 중량물의 압력을 받을 우려가 있는 장소에 는 1.0m 이상, 기타 장소에는 0.6m 이상으로 하고 또한 지중 전선을 견고한 트라프 기타 방호물에 넣어 시설하여야 한다. 다 만, 다음 각 호의 어느 하나에 해당하는 경우에는 지중전선을 견고한 트라프 기타 방호물에 넣지 아니하여도 된다.

Y지선 다단의 완금이 설치되거나 또한 장력이 큰 경우에 시설 궁지선 비교적 장력이적고, 다른 종류의 지선을 시설할 수 없는 경우에 시설 추가로, 보통지선은 인류지선이라고 하며 전선이 끝나는 부분에 시설 가공지선은 직선로에서 선로방향으로 불평균 장력이 발생하는 경우에 인접하는 지지물을 사용하여 시설 공동지선은 장력이 거의 같은 인류주or분기주or곡선로 주가 인 접하여 있는 경우에 수평이되도록 시설 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 인터넷으로 종이 없이 문제를 풀고 자동채점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
