압연기능사 2015년 3회 기출문제

2015-07-19 시행 · 60문항

이 회차 문제 풀기 →

1번

공석조성을 0.80%C라고 하면, 0.2%C 강의 상온에서의 초석 페라이트와 펄라이트의 비는 약 몇 % 인가?

① 초석페라이트 75% : 펄라이트 25%
② 초석페라이트 25% : 펄라이트 75%
③ 초석페라이트 80% : 펄라이트 20%
④ 초석페라이트 20% : 펄라이트 80%

정답 확인

정답 ①

2번

주요 성분이 Ni-Fe 합금인 불변강의 종류가 아닌 것은?

① 인바
② 모넬메탈
③ 엘린바
④ 플래티나이트

정답 확인

정답 ②

3번

7:3 황동에 1% 내외의 Sn을 첨가하여 열교환기, 증발기 등 에 사용되는 합금은?

① 코슨 황동
② 네이벌 황동
③ 애드미럴티 황동
④ 에버듀어 메탈

정답 확인

정답 ③

4번

상율(Phase Rule)과 무관한 인자는?

① 자유도
② 원소 종류
③ 상의 수
④ 성분 수

정답 확인

정답 ②

5번

다음 중 이온화 경향이 가장 큰 것은?

① Cr
② K
③ Sn
④ H

정답 확인

정답 ②

6번

탄소강 중에 함유된 규소의 일반적인 영향 중 틀린 것은?

① 경도의 상승
② 연신율의 감소
③ 용접성의 저하
④ 충격값의 증가

정답 확인

정답 ④

7번

다음 중 탄소강의 표준 조직이 아닌 것은?

① 페라이트
② 펄라이트
③ 시멘타이트
④ 마텐자이트

정답 확인

정답 ④

8번

금속의 물리적 성질에서 자성에 관한 설명 중 틀린 것은?

① 연철(鍊鐵)은 잔류자기는 작으나 보자력이 크다.
② 영구자석재료는 쉽게 자기를 소실하지 않는 것이 좋다.
③ 금속을 자석에 접근시킬 때 금속에 자석의 극과 반대의 극이 생기는 금속을 상자성체라 한다.
④ 자기장의 강도가 증가하면 자화되는 강도도 증가하나 어 느 정도 진행되면 포화점에 이르는 이 점을 퀴리점이라 한다.

정답 확인

정답 ①

9번

고강도 Al 합금으로 조성이 Al-Cu-Mg-Mn 인 합금은?

① 라우탈
② Y-합금
③ 두랄루민
④ 하이드로날륨

정답 확인

정답 ③

10번

실온까지 온도를 내려 다른 형상으로 변형시켰다가 다시 온 도를 상승시키면 어느 일정한 온도 이상에서 원래의 형상으 로 변화하는 합금은?

① 제진합금
② 방진합금
③ 비정질합금
④ 형상기억합금

정답 확인

정답 ④

11번

금속에 대한 설명으로 틀린 것은?

① 리튬(Li)은 물보다 가볍다.
② 고체 상태에서 결정구조를 가진다.
③ 텅스텐(W)은 이리듐(Ir)보다 비중이 크다.
④ 일반적으로 용융점이 높은 금속은 비중도 큰편이다.

정답 확인

정답 ③

12번

구리에 5~20%Zn을 첨가한 황동으로, 강도는 낮으나 전연 성이 좋고 색깔이 금색에 가까워, 모조금이나 판 및 선 등 에 사용되는 것은?

① 톰백
② 켈밋
③ 포금
④ 문쯔메탈

정답 확인

정답 ①

13번

KS D 3503 에 의한 SS330 으로 표시된 재료기호에서 330 이 의미하는 것은?

① 재질 번호
② 재질 등급
③ 탄소 함유량
④ 최저 인장강도

정답 확인

정답 ④

14번

치수 공차를 계산하는 식으로 옳은 것은?

① 기준치수 - 실제치수
② 실제치수 - 치수허용차
③ 허용한계치수 - 실제치수
④ 최대허용치수 – 최소허용치수

정답 확인

정답 ④

15번

한 도면에서 두 종류 이상의 선이 같은 장소에 겹치게 되는 경우에 선의 우선 순위로 옳은 것은?

① 절단선 → 숨은선 → 외형선 → 중심선 → 무게중심선
② 무게중심선 → 숨은선 → 절단선 → 중심선 → 외형선
③ 외형선 → 숨은선 → 절단선 → 중심선 → 무게중심선
④ 중심선 → 외형선 → 숨은선 → 절단선 → 무게중심선

정답 확인

정답 ③

16번

그림과 같이 도시되는 투상도는?

① 투시투상도
② 등각투상도
③ 축측투상도
④ 사투상도

정답 확인

정답 ④

17번

그림과 같은 육각 볼트를 제작도용 약도로 그릴 때의 설명 중 옳은 것은?

① 볼트 머리의 모든 외형선은 직선으로 그린다.
② 골지름을 나타내는 선은 가는 실선으로 그린다.
③ 가려서 보이지 않는 나사부는 실선으로 그린다.
④ 완전 나사부는 불완전 나사부의 경계선은 가는 실선으로 그린다.

정답 확인

정답 ②

18번

미터 보통나사를 나타내는 기호는?

① M
② G
③ Tr
④ UNC

정답 확인

정답 ①

19번

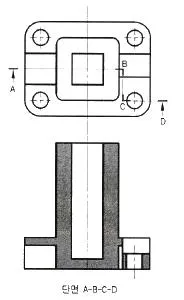

다음 그림과 같은 단면도의 종류로 옳은 것은?

① 전단면도
② 부분단면도
③ 계단단면도
④ 회전단면도

정답 확인

정답 ③

20번

제도에 사용되는 척도의 종류 종 현척에 해당하는 것은?

① 1 : 1
② 1 : 2
③ 2 : 1
④ 1 : 10

정답 확인

정답 ①

21번

가공방법의 기호 중 연삭가공의 표시는?

① G
② L
③ C
④ D

정답 확인

정답 ①

22번

그림은 3각법의 도면 배치를 나타낸 것이다. ㉠, ㉡, ㉢ 에 해당하는 도면의 명칭이 옳게 짝지은 것은?

① ㉠-정면도, ㉡-우측면도, ㉢-평면도
② ㉠-정면도, ㉡-평면도, ㉢-우측면도
③ ㉠-평면도, ㉡-정면도, ㉢-우측면도
④ ㉠-평면도, ㉡-우측면도, ㉢-정면도

정답 확인

정답 ③

23번

다음 도면에 대한 설명 중 틀린 것은?

① 원통의 투상은 치수 보조기호를 사용하여 치수 기입하면 정면도만으로도 투상이 가능하다.
② 속이 빈 원통이므로 단면을 하여 투상하면 구멍을 자세 히 나타내면서 숨은선을 줄일 수 있다.
③ 좌·우측이 같은 모양이라도 좌·우측 면도를 모두 그려야 한다.
④ 치수 기입시 치수 보조기호를 생략하면 우측면도를 꼭 그려야 한다.

정답 확인

정답 ③

24번

가는 2점 쇄선을 사용하여 나타낼 수 있는 것은?

① 치수선
② 가상선
③ 외형선
④ 파단선

정답 확인

정답 ②

25번

중후판의 압연 공정도로 가장 적합한 것은?

① 제강→가열→압연→열간교정→최종검사
② 제강→압연→가열→열간교정→최종검사
③ 가열→제강→압연→열간교정→최종검사
④ 가열→제강→열간교정→압연→최종검사

정답 확인

정답 ①

26번

압연 접촉부의 단면에서 전진하는 재료의 흐름과 후진하는 재료의 흐름으로 나누어지는 점은?

① elastic point
② yield stress point
③ no slip point
④ proportion point

정답 확인

정답 ③

27번

압연기의 Roll 속도가 500m/min, 선진율이 5%, 압하율이 35%일 때, 소재의 Roll 출측 속도로 옳은 것은?

① 425 m/min
② 525 m/min
③ 575 m/min
④ 675 m/min

정답 확인

정답 ②

28번

열간압연 후 냉간압연할 때 처음에 산세(pickling)작업을 하 는 이유로 옳은 것은?

① 재료의 연화
② 냉간압연 속도의 증가
③ 산화피막의 제거
④ 주상정 조직의 파괴

정답 확인

정답 ③

29번

중후판 소재의 길이 방향과 소재의 강괴축이 직각되는 압연 작업은?

① 폭내기 압연(widening rikkubg)
② 완성압연(finishing rolling)
③ 조정압연(controlled rolling)
④ 크로스압연(cross rolling)

정답 확인

정답 ④

30번

금속의 냉간압연시 잔류응력이 발생하는 주요 원인으로 옳 은 것은?

① 상변태
② 온도경사
③ 담금질 균열
④ 불균일 소성변형

정답 확인

정답 ④

31번

냉연강판의 결함 중 표면 결함에 해당되지 않는 것은?

① Dent
② Roll Mark
③ 비금속 개재물
④ Scratch

정답 확인

정답 ③

32번

지름이 700mm인 롤을 사용하여 70mm의 정사각형 강재를 45mm로 압연하는 경우의 압하율은?

① 15.5%
② 28.0%
③ 35.7%
④ 64.3%

정답 확인

정답 ③

33번

전해청정의 원리를 설명한 것으로 틀린 것은?

① 세정액 중의 2개의 전극에 전압으 걸면 양이온은 음극으 로 음이온은 양극으로 전류가 흐른다.
② 전기분해에 의해 물이 H+ 로 OH- 로 전리된다.
③ 음극에서의 산소발생량은 양극에서의 수소발생량의 3배 가 된다.
④ 전극의 먼지나 기체의 부착으로 인한 저항방지 목적으로 주기적으로 극성을 바꿔준다.

정답 확인

정답 ③

34번

압연가공에 영향을 주는 조건이 아닌 것은?

① 압연재의 변형저항
② 판의 두께 및 마찰계수
③ Roll 재질
④ 압연속도

정답 확인

정답 ③

35번

열간압연에 비해 냉간압연의 장점이 아닌 것은?

① 표면이 깨끗하다.
② 치수가 정밀하다.
③ 소요 동력이 적다.
④ 얇은 판을 얻을 수 있다.

정답 확인

정답 ③

36번

조질압연의 목적을 설명한 것 중 틀린 것은?

① 형상을 바르게 교정한다.
② 재료의 인장강도를 높이고 항복점을 낮게하여 소성 변형 범위를 넓힌다.
③ 재료의 항복점 변형을 없애고 가공할때의 스트레처 스트 레인을 생성한다.
④ 최종 사용 목적에 적합하고 적정한 표면 거칠기로 완성 한다.

정답 확인

정답 ③

37번

철강재료에서 청열취성의 온도(℃) 구간은?

① 110 ~ 260
② 210 ~ 360
③ 310 ~ 460
④ 410 ~ 560

정답 확인

정답 ②

38번

냉간압연 후 내부응력 제거를 주목적으로 하는 열처리는?

① 노멀라이징(Normalizing)
② 퀜칭(Quenching)
③ 템퍼링(Tempering)
④ 어닐링(Annealing)

정답 확인

정답 ④

39번

조압연에서 압연 중에 발생되는 상향(warp)원인 중에서 관 련이 가장 적은 것은?

① 압연기 roll 상하 경차
② slab 표면 상하 온도차
③ 압연기 상하 roll 속도차
④ 압연용 소재의 두께가 얇을 때

정답 확인

정답 ④

40번

열처리용 연료 설비에서 공기와 연료가스를 혼합하여 주는 부분은?

① 버너(bunner)
② 컨벡터(convector)
③ 베이스 펜(base fan)
④ 쿨링커버(cooling cover)

정답 확인

정답 ①

41번

소성변형에서 핵이 발생하여 일그러진 결정과 치환되며 본 래의 재료와 같은 변형능을 갖게 되는 것은?

① 조대화
② 재결정
③ 담금질
④ 쌍정

정답 확인

정답 ②

42번

재료의 압연에서 압연재의 치입 조건은?

① 마찰계수 ≥ 접촉각
② 마찰계수 ≤ 접촉각
③ 마찰계수 ＜ 접촉각
④ 치입전 소재 두께보다 압연 후 소재 두께가 작을수록 용 이하다.

정답 확인

정답 ①

43번

일반적인 냉간 가공의 설명으로 옳은 것은?

① 가공 금속의 재결정 온도 이상에서 가공하는 것
② 가공 금속의 재결정 온도 이하에서 가공하는 것
③ 상온에서 가공하는 것
④ 20℃ 이하에서 가공하는 것

정답 확인

정답 ②

44번

Roll의 중심에서 압연하중의 중심까지의 거리를 무엇이라 하 는가?

① 투영 접촉길이
② 압연 토크
③ 토크 길이
④ 토크 암

정답 확인

정답 ④

45번

압연롤(Roll)에 요구되는 성질이 아닌 것은?

① 내사고성
② 연성
③ 내마모성
④ 경화심도

정답 확인

정답 ②

46번

냉연 박판의 제조공정 중 마지막 단계는?

① 전단 리코일
② 풀림
③ 표면청정
④ 조질압연

정답 확인

정답 ①

47번

냉간압연을 실시하면 압연재 조직은 어떻게 되는가?

① 섬유조직
② 수지상조직
③ 주상조직
④ 담금질조직

정답 확인

정답 ①

48번

산세처리 공정 중 스케일의 균일한 용해와 과산세를 방지하 기 위해 첨가하는 재료는?

① 인히비트
② 디스케일러
③ 산화수
④ 어큐뮬레이터

정답 확인

정답 ①

49번

롤의 종류 중에서 애드마이트 롤에 소량의 흑연을 석출 시 킨 것으로써 특히 열균열 바지 작용이 있는 롤은?

① 저합금 크레인 롤
② 구상 흑연 주강 롤
③ 특수주강 롤
④ 복합주강 롤

정답 확인

정답 ②

50번

관재 압연에서 죄조 완성압연에 사용되는 압연기는?

① 리일링 압연기
② 플러그 압연기
③ 만네스만 압연기
④ 필거 압연기

정답 확인

정답 ④

51번

압연기기의 구동 장치에서 동력 전달장치 구성 배열이 옳게 나열된 것은?

① Motor → 감속기 → 피니언 → 스핀들
② Motor → 피니언 → 감속기 → 스핀들
③ Motor → 스핀들 → 감속기 → 피니언
④ Motor → 감속기 → 스핀들 → 피니언

정답 확인

정답 ①

52번

작업 롤의 내표면 균열성을 개선시키기 위하여 첨가되는 원 소가 아닌 것은?

① Cr
② Mo
③ Co
④ Al

정답 확인

정답 ④

53번

로상이 가동부와 고정부로 나뉘어 있고, 이동 로상이 유압, 전동에 의하여 재료사이에 임의의 간격을 두고 반송시킬 수 있는 연속 가열로는?

① 푸셔식 가열로
② 워킹빔식 가열로
③ 회전로상식 가열로
④ 롤식 가열로

정답 확인

정답 ②

54번

압연 하중이 3000 kgf, 모멘트 암의 길이가 6mm 일 때 압 연 토크는 몇 kgf·m 인가?

① 18
② 36
③ 500
④ 18000

정답 확인

정답 ①

55번

안전교육에서 교육형태의 분류 중 교육 방법에 의한 분류에 해당되는 것은?

① 일반교육, 교양교육 등
② 가정교육, 학교교육 등
③ 인문교육, 실업교육 등
④ 시청각 교육, 실습교육 등

정답 확인

정답 ④

56번

얇은 판재의 냉간 압연용으로 사용되는 클러스터 압연기 (cluster mill)에 속하는 것은?

① 3단 압연기
② 4단 압연기
③ 5단 압연기
④ 6단 압연기

정답 확인

정답 ④

57번

콘베이어 벨트나 설비에 위험을 방지하기 위한 방호 조치의 설명으로 틀린 것은?

① 회전체 롤 주변에는 울이나 방호망을 설치한다.
② 콘베이어 벨트 이음을 할 때는 돌출 고정구를 사용한다.
③ 콘베이어 벨트에는 위험방지를 위하여 급정지장치를 부 착한다.
④ 회전 축이나 치차 등 부속품을 고정할 때는 방호커버를 설치한다.

정답 확인

정답 ②

58번

냉간박판의 폭이 좁은 제품을 세로로 분할하는 절단기는?

① 트리밍 시어
② 프라잉 시어
③ 슬리터
④ 크롭 시어

정답 확인

정답 ③

59번

냉간 압연 설비에서 EC(Edge Drop Control) 제어 설비에 관한 설명 중 옳은 것은?

① 냉연 제품의 폭 방향 두께를 편차를 제어하기 위한 설비 이다.
② 냉연 제품의 크라운(Crown)을 부여하기 위한 설비이다.
③ 냉연 제품의 Edge부 두께를 얇게 제어하기 위한 설비이 다.
④ 냉연 제품의 Edge부 형상을 좋게 하기 위한 설비이다.

정답 확인

정답 ①

60번

산세 공정에서의 탠션 레벨러(Tension Leveller)의 역할과 기능이 아닌 것은?

① 산세 탱크의 입측에 위치하여 후방 장력을 부여한다.
② 냉연 소재인 열연 강판의 표면에 형성된 스케일을 파쇄 시킨다.
③ 냉연 소재인 열연 강판의 형사을 일정랴의 연신율을 부 여하여 교정한다.
④ 상하 롤을 이용하여 스트립의 표면 스케일에 균열을 주 어 염산의 침투성을 좋게 한다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은

정답 확인

정답 ①
