압연기능사 2013년 3회 기출문제

2013-07-21 시행 · 60문항

이 회차 문제 풀기 →
1번
항복점이 일어나지 않는 재료는 항복점 대신 무엇을 사용하 는가?
  1. ① 내력
  2. ② 비례한도
  3. ③ 탄성한도
  4. ④ 인장강도
정답 확인

정답 ①

2번
알칼리 및 알칼리토류군에 해당하는 재료는?
  1. ① 우라늄, 토륨
  2. ② 나트륨, 세슘
  3. ③ 규소, 텅스텐
  4. ④ 게르마늄, 몰리브덴
정답 확인

정답 ②

3번
철강의 냉간 가공시에 청열 메짐이 생기는 온도 구간이 있으 므로 이 구간에서의 가공을 피해야 한다. 이 구간의 온도는?
  1. ① 약 100~210℃
  2. ② 약 210~360℃
  3. ③ 약 420~550℃
  4. ④ 약 610~730℃
정답 확인

정답 ②

4번
불안정한 마텐자이트 조직에 A1변태점 이하의 열로 가열하여 인성을 증대시키는 등 기계적 성질의 개선을 목적으로 하는 열처리 방법은?
  1. ① 뜨임
  2. ② 불림
  3. ③ 풀림
  4. ④ 담금질
정답 확인

정답 ①

5번
60%Cu + 40%Zn 으로 구성된 합금으로 조직은 α+β 이며, 인장강도는 높으나 전연성이 비교적 낮고, 열교환기, 열간 단 조품, 볼트, 너트 등에 사용되는 것은?
  1. ① 문쯔메탈
  2. ② 길딩메탈
  3. ③ 모넬메탈
  4. ④ 콘스탄탄
정답 확인

정답 ①

6번
베이나이트 조직은 강의 어떤 열처리로 얻어지는가?
  1. ① 풀림 처리
  2. ② 담금질 처리
  3. ③ 표면 경화 처리
  4. ④ 항온 변태 처리
정답 확인

정답 ④

7번
베어링(bearing)용 합금의 구비조건에 대한 설명 중 틀린 것 은?
  1. ① 마찰계수가 적고 내식성이 좋을 것
  2. ② 하중에 견디는 내압력과 저항력이 클 것
  3. ③ 충분한 취성을 가지며 소착성이 클 것
  4. ④ 주조성 및 절삭성이 우수하고 열전도율이 클 것
정답 확인

정답 ③

8번
다음 중 연질 자성재료에 해당되는 것은?
  1. ① 센더스트
  2. ② Nd 자석
  3. ③ 알니코 자석
  4. ④ 페라이트 자석
정답 확인

정답 ①

9번
가단주철의 일반적인 특징이 아닌 것은?
  1. ① 담금질경화성이 있다.
  2. ② 주조성이 우수하다.
  3. ③ 내식성, 내충격성이 우수하다.
  4. ④ 경도는 Si 량이 적을수록 높다.
정답 확인

정답 ④

10번
귀금속인 18K 금 제품의 순금함유량은 약 몇 % 인가?
  1. ① 18%
  2. ② 24%
  3. ③ 75%
  4. ④ 100%
정답 확인

정답 ③

11번
금솎은 고체 상태에서 결정을 이루고 있으며, 결정입자는 규칙적으로 단위격자가 모여 그림과 같은 격쟈를 만든다. 이를 무엇이라고 하는가?
  1. ① 축각
  2. ② 공간격자
  3. ③ 격자상수
  4. ④ 충전격자
정답 확인

정답 ②

12번
공업화와 사회생활의 변화에 따라 진동과 소음에 기인하는 공해가 급증하고 있다. 소음대책으로 볼 때 공기압의 진동 을 열에너지로 변화시켜 흡수하는 재료는?
  1. ① 제진재료
  2. ② 흡음재료
  3. ③ 방진재료
  4. ④ 차음재료
정답 확인

정답 ②

13번

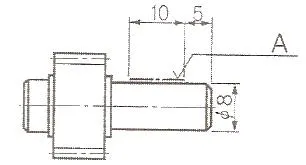

다음 그림에서 A 부분이 지시하는 표시로 옳은 것은?
압연기능사 2013년 3회 13번 문제 그림
  1. ① 평면의 표시법
  2. ② 특정 모양 부분의 표시
  3. ③ 특수 가공 부분의 표시
  4. ④ 가공 전과 후의 모양 표시
정답 확인

정답 ③

14번
기계 제작에 필요한 예산을 산출하고, 주문품의 내용을 설 명할 때 이용되는 도면은?
  1. ① 견적도
  2. ② 설명도
  3. ③ 제작도
  4. ④ 계획도
정답 확인

정답 ①

15번
어떤 기어의 피치원 지름이 100mm이고, 잇수가 20개 일 때 모듈은?
  1. ① 2.5
  2. ② 5
  3. ③ 50
  4. ④ 100
정답 확인

정답 ②

16번
표면 거칠기의 값을 나타낼 때 10점 평균 거칠기를 나타내 는 기호로 옳은 것은?
  1. ① Ra
  2. ② Rs
  3. ③ Rz
  4. ④ Rmax
정답 확인

정답 ③

17번
다음 그림에서와 같이 눈→투상면→물체에 대한 투상법으로 옳은 것은?
  1. ① 제1각법
  2. ② 제2각법
  3. ③ 제3각법
  4. ④ 제4각법
정답 확인

정답 ③

18번
정면, 평면, 측면을 하나의 투상도에서 동시에 볼 수 있도록 그린 것으로 직육면체 투상도의 경우 직각으로 만나는 3개 의 모서리가 각각 120°를 이루는 투상법은?
  1. ① 등각투상도법
  2. ② 사투상도법
  3. ③ 부등각투상도법
  4. ④ 정투상도법
정답 확인

정답 ①

19번
KS의 부문별 기호 중 기본 부분에 해당되는 기호는?
  1. ① KS A
  2. ② KS B
  3. ③ KS C
  4. ④ KS D
정답 확인

정답 ①

20번
볼트를 고정하는 방법에 따라 분류할 때, 물체의 한쪽에 암 나사를 깍은 다음 나사박기를 하여 죄며 너트를 사용하지 않는 볼트는?
  1. ① 관통볼트
  2. ② 기초볼트
  3. ③ 탭볼트
  4. ④ 스터드 볼트
정답 확인

정답 ③

21번
그림에서 치수 20, 26에 치수 보조 기호가 옳은 것은?
압연기능사 2013년 3회 21번 문제 그림
  1. ① S
  2. ② □
  3. ③ t
  4. ④ ( )
정답 확인

정답 ②

22번
도면의 크기에 대한 설명으로 틀린 것은?
  1. ① 제도 용지의 세로와 가로의 비는 1:2 이다.
  2. ② 제도 용지의 크기는 A열 용지 사용이 원칙이다.
  3. ③ 도면의 크기는 사용하는 제도 용지의 크기로 나타낸다.
  4. ④ 큰 도면을 접을 때는 앞면에 표제란이 보이도록 A4의 크 기로 접는다.
정답 확인

정답 ①

23번
구멍의 최대허용치수 50.025mm, 최소허용치수 50.000mm, 축의 최대허용치수 50.000mm, 최소허용치수 49.950mm 일 때 최대 틈새는?
  1. ① 0.025 mm
  2. ② 0.050 mm
  3. ③ 0.075 mm
  4. ④ 0.015 mm
정답 확인

정답 ③

24번
그림과 같은 단면도를 무엇이라 하는가?
압연기능사 2013년 3회 24번 문제 그림
  1. ① 반단면도
  2. ② 회전단면도
  3. ③ 계단단면도
  4. ④ 온단면도
정답 확인

정답 ②

25번
형강 등을 제조할 때 사용하는 조강용 강편은?
  1. ① 후판, 시트바
  2. ② 시트바, 슬래브
  3. ③ 블룸, 빌릿
  4. ④ 슬래브, 박판
정답 확인

정답 ③

26번
압연과정에서 나타날 수 있는 사하에 대한 설명으로 틀린 것은?
  1. ① 롤 축면에서 롤 표면 사이의 거리를 롤 간격이라 한다.
  2. ② 압연 과정에서 롤 축에 수직으로 발생하는 힘을 압연력 이라 한다.
  3. ③ 압연력의 크기는 롤과 압연재의 접촉면과 변형저항에 의 하여 결정된다.
  4. ④ 롤 사이로 압연재가 처음 물려 들어가는 부분을 물림부 라 한다.
정답 확인

정답 ①

27번
강제 순환 급유 방법은 어느 급유법을 쓰는 것이 가장 좋은 가?
  1. ① 중력 급유에 의한 방법
  2. ② 패드 급유에 의한 방법
  3. ③ 원심 급유에 의한 방법
  4. ④ 펌프 급유에 의한 방법
정답 확인

정답 ④

28번
공형압연을 최적으로 실시하기 위한 공형 설계시 고려해야 할 사항으로 옳은 것은?
  1. ① 공형 각 부의 감면율을 가급적 뷸균등하게 한다.
  2. ② 공형 형상은 되도록 복잡하고, 유선형으로 하는 편이 좋 다.
  3. ③ 가능한 한 직접 압하를 피하고, 간접 압하를 이용하도록 설계한다.
  4. ④ 제품의 모서리 부분을 거칠지 않은 형상으로 마무리 하 려면 서로 전후하는 공형 간극이 계속해서 같은 곳에 오 지 않도록 한다.
정답 확인

정답 ④

29번
압하량이 일정한 상태에서 재료가 쉽게 압연기에 치입되도 록 하는 조건을 설명한 것 중 틀린 것은?
  1. ① 지름이 작은 롤을 사용한다.
  2. ② 압연재의 온도를 높여준다.
  3. ③ 압연재를 뒤에서 밀어준다.
  4. ④ 롤(Roll)의 회전속도를 줄여준다.
정답 확인

정답 ①

30번
열의 전달 현상이 아닌 것은?
  1. ① 전도
  2. ② 대류
  3. ③ 복사
  4. ④ 굴절
정답 확인

정답 ④

31번
냉간 압연 제품과 비교하였을 때 열간 압연 제품의 특징으 로 옳은 것은?
  1. ① 두께가 얇은 박판 압연에 용이하다.
  2. ② 경도 및 강도가 냉간 제품에 비해 높다.
  3. ③ 치수가 냉간 제품에 비해 비교적 정확하다.
  4. ④ 적은 힘으로도 큰 변형을 할 수 있다.
정답 확인

정답 ④

32번
일산화탄소(CO) 10Nm3을 완전 연소시키는데 필요한 이론 산소량은 얼마인가?
  1. ① 5.0 Nm3
  2. ② 5.7 Nm3
  3. ③ 23.8 Nm3
  4. ④ 27.2 Nm3
정답 확인

정답 ①

33번
중후판 압연의 주된 공정에 해당되지 않는 것은?
  1. ① 스케일 제거
  2. ② 전기 청정
  3. ③ 크로스 압연
  4. ④ 폭내기 압연
정답 확인

정답 ②

34번
재료를 냉간 가공하였을 때 나타나는 현상은?
  1. ① 연신율과 연성이 증가한다.
  2. ② 강도, 항복점, 경도가 감소한다.
  3. ③ 냉간 가공도가 커질수록 가공경화는 증가한다.
  4. ④ 냉간 가공도가 커짐에 따라 전기전도율, 투자율이 증가 하며, 항자력은 감소한다.
정답 확인

정답 ③

35번
소형 환봉압연에 적합하며 타원형의 형상을 90° 회전시켜 작업하는 공형의 종류는?
  1. ① box 공형
  2. ② ring 공형
  3. ③ diamond 공형
  4. ④ oval-square 공형
정답 확인

정답 ④

36번
롤 크라운(roll crown)이 필요한 이유로 가장 적합한 것은?
  1. ① 롤의 냉각을 촉진시키기 위해
  2. ② 롤의 스폴링을 방지하기 위해
  3. ③ 소재를 롤에 잘 물리도록 하기 위해
  4. ④ 압연하중에 의한 롤의 변형과 사용 중 마모, 열팽창을 보상하기 위해
정답 확인

정답 ④

37번
다음 결함 중 주 발생 원인이 압연과정에서 발생시키는 것 이 아닌 것은?
  1. ① 겹침
  2. ② 귀발생
  3. ③ 긁힘
  4. ④ 수축공
정답 확인

정답 ④

38번
냉간 압연 강판 및 강대를 나타내는 기호 중 SPCCT-S D 로 표기 되었을 때 D가 의미하는 것은?
  1. ① 조질 구분(표준 조질)
  2. ② 표면 마무리(dull finish)
  3. ③ 어닐링 상태(annealing finish)
  4. ④ 강판의 종류(일반용, 기계적 성질 보증)
정답 확인

정답 ②

39번
냉연 박판 제조 공정의 순서로 옳은 것은?
  1. ① 산세→냉간압연→조질압연→풀림→정정
  2. ② 산세→냉간압연→표면청정→풀림→조질압연
  3. ③ 산세→냉간압연→표면청정→조질압연→풀림
  4. ④ 산세→표면청정→냉간압연→조질압연→정정
정답 확인

정답 ②

40번
압연작용에 대한 설명 중 틀린 것은?
  1. ① 접촉각이 크게 되면 압하량은 작아진다.
  2. ② 최대 접촉각은 압연재와 롤 사이의 마찰계수에 따라 결 정된다.
  3. ③ 마찰 계수가 크다는 것은 1회 압하량도 크게 할 수 있 다.
  4. ④ 열간 압연 반제품 제조시 마찰 계수를 크게 하기 위하여 롤 가공 방향으로 홈을 파주는 경우도 있다.
정답 확인

정답 ①

41번
슬래브(Slab)가 두꺼울 때 폭방향으로 압하를 과도하게 하면 어떤 문제점이 예상되는가?
  1. ① 스키드마크에 의한 폭 변동이 증가한다.
  2. ② 소재 폭이 좁은 경우 비틀림이 발생한다.
  3. ③ 쇄의 버클링(Bucking)에 의해 폭압연 효과가 없어진다.
  4. ④ 소재와 롤사이에서 슬립 발생으로 소재가 앞으로 잘 진 행된다.
정답 확인

정답 ②

42번
산세공정에 열연코일 표면의 스케일을 제거할 때 디스케일 링(descaling) 능력에 대한 설명 중 옳은 것은?
  1. ① 황산이 염산의 2/3정도 산세기간이 짧다.
  2. ② 온도가 낮을수록 디스케일 능력이 향상된다.
  3. ③ 산 농도가 낮을수록 디스케일 능력이 향상된다.
  4. ④ 규소 강판 등의 특수강종일수록 디스케일 시간이 길어진 다.
정답 확인

정답 ④

43번
공형설계의 실제에서 롤의 몸체길이가 부족하고, 전동기능 력이 부족할 때, 폭이 좁은 소재 등에 이용되는 공형 방식 은?
  1. ① 플랫방식
  2. ② 버터플라이방식
  3. ③ 다곡법
  4. ④ 스트레이트방식
정답 확인

정답 ③

44번
다음 중 조질 압연에 대한 설명으로 틀린 것은?
  1. ① 형상의 교정
  2. ② 기계적 성질의 개선
  3. ③ 표면 거칠기의 개선
  4. ④ 화학적 성질의 개선
정답 확인

정답 ④

45번
Block mill 의 특징을 설명한 것 중 옳은 것은?
  1. ① 구동부의 일체화로 고속회전이 불가능하다.
  2. ② 소재의 비틀림이 많아 표면흠이 많이 발생한다.
  3. ③ 스탠드 간 간격이 좁기 때문에 선후단의 불량부분이 짧 아져 실수율이 좋다.
  4. ④ 부하용량이 작은 유막베어링을 채용함으로써 치수 정도 가 높은 압연이 가능하다.
정답 확인

정답 ③

46번
압연재의 입측속도가 3m/sec, 롤의 주속도가 3.2m/sec, 압 연재의 출측속도가 3.5m/sec일 때 선진율은 몇 % 인가?
  1. ① 약 6.3
  2. ② 약 8.6
  3. ③ 약 9.4
  4. ④ 약 14.3
정답 확인

정답 ③

47번
용강으로부터 제품인 열연 코일을 제조하는 과정에서 에너 지 사용량이 가장 적은 제조 공정은?
  1. ① 연속 주조
  2. ② 열간 장입 압연
  3. ③ 박판 주조
  4. ④ 열간 직송 압엽
정답 확인

정답 ③

48번
형강의 교정 작업은 절단 후에 하는 방법과 절단 전 실시하 는 방법이 있다. 절단 전에 하는 방법의 특징을 설명한 것 중 틀린 것은?
  1. ① 교정능력이 좋다.
  2. ② 제품 단부의 미교정 부분이 발생한다.
  3. ③ 냉간 절단을 하므로 길이의 정밀도가 높다.
  4. ④ 제품의 길이 방향의 구부러짐이 냉각 중에 발생하기 어 렵다.
정답 확인

정답 ②

49번
위험예지 훈련 4단계 중 2단계에 해당하는 것은?
  1. ① 현상파악
  2. ② 본질추구
  3. ③ 목표설정
  4. ④ 대책수립
정답 확인

정답 ②

50번
지방계 윤활유의 특징으로 옳은 것은?
  1. ① 점도지수가 비교적 높다.
  2. ② 석유계에 비하여 온도변화가 크다.
  3. ③ 저부하, 소마모면의 윤활에 적당하다.
  4. ④ 공기에 접촉하면 산화하지 않기 때문에 슬러지가 생성되 지 않는다.
정답 확인

정답 ①

51번
열간 스카핑(scarfing)의 특징으로 틀린 것은?
  1. ① 균일한 스카핑이 가능하다.
  2. ② 손질 깊이의 조질이 용이하다.
  3. ③ 냉간 스카핑에 비해 산소 소비량이 많다.
  4. ④ 작업속도가 빠르며 압연 능률을 저하 시키지 않는다.
정답 확인

정답 ③

52번
로 내의 공기비가 클 때 나타나는 특징이 아닌 것은?
  1. ① 연소 가스 증가에 의한 폐열손실이 증가한다.
  2. ② 스케일 생성량의 증가 및 탈탄이 증가한다.
  3. ③ 미소연소에 의한 연료소비량이 증가한다.
  4. ④ 연소온도가 저하하여 열효율이 저하한다.
정답 확인

정답 ③

53번
가열로의 댐퍼(damper)는 어떤 작용을 하는가?
  1. ① 공연비의 조절
  2. ② 연료의 유량조절
  3. ③ 노내 온도의 조절
  4. ④ 노내 압력의 조절
정답 확인

정답 ④

54번
봉강, 선재용 압연기에서 여러 패스를 거치며 압연재가 길 어져 활처럼 휘는 모양으로 다음 공정으로 유도되는 역할을 하는 장치는?
  1. ① 리피터
  2. ② 입구 가이드
  3. ③ 사이드 가이드
  4. ④ 스윙 드라이브
정답 확인

정답 ①

55번
Three Quarter 식에서 조압연기군의 후단 2stand를 근접하 게 배열한 것으로 조압연 소요시간과 테이블 길이가 대폭 단축되어 설비비가 저렴한 특징을 갖는 조압연 설비는?
  1. ① 반연속식
  2. ② 전연속식
  3. ③ RSB Quarter
  4. ④ Cross Couple
정답 확인

정답 ④

56번
무재해운동 기본이념 중 무재해, 무질병의 직장을 실현하기 위하여 직장의 위험요인을 행동하기 전에 예지하여 발견, 파악, 해결함으로써 재해 발생을 예방하거나 방지하는 원칙 을 무엇이라고 하는가?
  1. ① 무의 원칙
  2. ② 선취의 원칙
  3. ③ 참가의 원칙
  4. ④ 대책 선정의 원칙
정답 확인

정답 ②

57번
압연 롤의 구성 요소가 아닌 것은?
  1. ① 목
  2. ② 몸체
  3. ③ 연결부
  4. ④ 커플링
정답 확인

정답 ④

58번
압연 롤을 회전시키는데 모우멘트가 50kg-m, 롤을 90rpm 으로 회전시킬 때 압연효율을 45%로 하면, 압연기에 필요 한 마력(HP)은?
  1. ① 약 7 마력
  2. ② 약 10 마력
  3. ③ 약 14 마력
  4. ④ 약 18 마력
정답 확인

정답 ③

59번
4단 압연기에서 작업롤(work roll) 뒤에서 받쳐주는 롤로서 직경이 작은 작업롤이 압하력에 의해 굽힘이 발생하는 것을 방지하는 역할을 하는 롤은?
  1. ① 수직롤
  2. ② 백업롤
  3. ③ 에징롤
  4. ④ 블루밍롤
정답 확인

정답 ②

60번
압연재료의 물림을 좋게 하는 조건으로 틀린 것은?
  1. ① 접촉각이 작을수록
  2. ② 롤 직경이 클수록
  3. ③ 롤의 주속도가 늦을수록
  4. ④ 롤과 재료 간의 마찰이 적을수록 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
