기계가공조립기능사 2015년 1회 기출문제

2015-01-25 시행 · 58문항

이 회차 문제 풀기 →
1번
밀링에서 원주를 35 등분할 때 브라운 샤프형 분할판을 사용 할 수 있는 구멍 열은?
  1. ① 19
  2. ② 20
  3. ③ 21
  4. ④ 27
정답 확인

정답 ③

2번
밀링 절삭에서 절삭속도 선정시 고려해야 될 사항이 아닌 것 은?
  1. ① 커터의 수명 연장
  2. ② 고가의 장비 선택
  3. ③ 가공물의 기계적 성질
  4. ④ 거친 절삭 시 속도, 이송, 깊이를 고려
정답 확인

정답 ②

3번
일반적으로 선반의 크기를 나타내는 방법이 아닌 것은?
  1. ① 베드 위의 스윙
  2. ② 선반의 높이
  3. ③ 왕복대 위의 스윙
  4. ④ 양 센터 사이의 최대 거리
정답 확인

정답 ②

4번
연삭할 공구의 모양이 복잡하고 높은 정밀도를 요구할 때 사 용하는 연삭기는?
  1. ① 평면 연삭기
  2. ② 내면 연삭기
  3. ③ 원통 연삭기
  4. ④ 공구 연삭기
정답 확인

정답 ④

5번
연삭에 관한 안전 사항 중 틀린 것은?
  1. ① 받침대와 숫돌은 3mm 이내로 조정한다.
  2. ② 숫돌 바퀴의 측면 사용은 매우 위험하므로 주의해야 한 다.
  3. ③ 숫돌차를 고정 후 3분 이상 시운전을 하고, 가공시에는 정면에서 작업을 한다.
  4. ④ 숫돌 바퀴는 제조 후 사용할 원조 속도의 1.5 ~ 2배 정 도로 안전시험을 한다.
정답 확인

정답 ③

6번
선반 작업에서 테이퍼를 깎는 방법이 아닌 것은?
  1. ① 심압대 편위에 의한 방법
  2. ② 복식 공구대에 의한 방법
  3. ③ 왕복대 경사에 의한 방법
  4. ④ 테이퍼 깎기 장치에 의한 방법
정답 확인

정답 ③

7번
선반 가공시에 바이트로 칩이 길게 연속적으로 나오는 것을 짧게 끊어지도록 하는 것은?
  1. ① 크레이터
  2. ② 플랭크
  3. ③ 치핑
  4. ④ 칩 브레이커
정답 확인

정답 ④

8번
연삭숫돌의 크기를 나타내는 입도의 선정에서 거친 입도를 선택해야 할 경우에는 어느 것인가?
  1. ① 연하고 연성이 풍부한 재료의 연삭
  2. ② 다듬 연삭, 공구의 연삭
  3. ③ 경도가 크고 메진 가공물의 연삭
  4. ④ 숫돌과 일감의 접촉 면적이 작은 경우의 연삭
정답 확인

정답 ①

9번
선반의 부속품 중 센터에 대한 설명으로 틀린 것은?
  1. ① 센터의 선단은 일반적으로 60° 로 제작한다.
  2. ② 가공물이 작거나 소형 경량 시 75°, 90° 의 센터를 사용 한다.
  3. ③ 심압축 구멍은 모스 테이퍼로 되어 있다.
  4. ④ 주축에는 회전센터를 설치하고 심압축에는 정지센터를 사 용한다.
정답 확인

정답 ②

10번
원통 연삭시 공작물을 회전시키고 숫돌을 깊이 방향으로 이 송하면서 주로 연삭 여유가 많을 때 사용하는 연삭방식은 무엇인가?
  1. ① 트래버스 연삭
  2. ② 플랜지 컷 연삭
  3. ③ 성형 연삭
  4. ④ 자기 연삭
정답 확인

정답 ②

11번
일반적으로 길이를 측정할 수 있는 측정기는?
  1. ① 콤비네이션 세트
  2. ② 광학식 클리노미터
  3. ③ 측장기
  4. ④ 오토 콜리메이터
정답 확인

정답 ③

12번
숫돌에 표시된 WA 46 – H 8 V 에서 “8”이 표시하는 의미 는?
  1. ① 입도
  2. ② 조직
  3. ③ 결합도
  4. ④ 숫돌입자
정답 확인

정답 ②

13번
선반작업에서의 안전사항 중 틀린 것은?
  1. ① 드릴작업이 끝날 때는 이송을 빨리 한다.
  2. ② 나사를 절삭할 때는 회전수를 저속으로 한다.
  3. ③ 편심작업은 진동을 고려하여 단단히 고정한다.
  4. ④ 나사 가공이 끝나면 반드시 하프 너트를 풀어 놓는다.
정답 확인

정답 ①

14번
밀링 머신의 부속장치가 아닌 것은?
  1. ① 분할대
  2. ② 회전테이블
  3. ③ 수직밀링장치
  4. ④ 틀장치
정답 확인

정답 ④

15번
절삭 공작기계에서 할 수 없는 영역의 작업은?
  1. ① 연삭
  2. ② 전조
  3. ③ 선삭
  4. ④ 보링
정답 확인

정답 ②

16번
탄소 공구강에 Cr, W, Ni, V 등의 성분을 한 종류 이상 첨 가한 공구 재료는?
  1. ① 고속도강
  2. ② 다이아몬드
  3. ③ 합금 공구강
  4. ④ 초경 합금
정답 확인

정답 ③

17번
선반에서 공작물 직경이 60 mm 이고 절삭속도를 100 m/min로 하고자 할 때 주축의 회전수는 약 몇 rpm인가?
  1. ① 53
  2. ② 531
  3. ③ 1531
  4. ④ 2531
정답 확인

정답 ②

18번
가공물의 표면에서 가공이 필요하지 않은 부분은 내식성 피 막을 하고, 화학 가공액속에 넣어 가공할 부분만 화학반응 으로 제거하는 가공방법은?
  1. ① 전주 가공
  2. ② 화학 밀링
  3. ③ 건식 래핑
  4. ④ 자유 호닝
정답 확인

정답 ②

19번
N.P.L식 각도 게이지에 대한 설명과 관계가 없는 것은?
  1. ① 쐐기형의 열처리된 블록이다.
  2. ② 12개의 게이지를 한조로 한다.
  3. ③ 조합 후 정밀도는 2~3초 정도이다.
  4. ④ 2개의 각도게이지를 조합할 때에는 홀더가 필요하다.
정답 확인

정답 ④

20번
밀링작업에서 거친 절삭에 맞는 조건은?
  1. ① 절삭속도를 빠르게 한다.
  2. ② 절삭깊이를 크게 한다.
  3. ③ 이송속도를 느리게 한다.
  4. ④ 절삭속도와 이송속도를 빠르게 한다.
정답 확인

정답 ②

21번
공작기계로 절삭가공을 할 때 발생되는 일반적인 칩의 형태 가 아닌 것은?
  1. ① 탄성형 칩
  2. ② 유동형 칩
  3. ③ 전단형 칩
  4. ④ 균열형 칩
정답 확인

정답 ①

22번
산화알루미늄(Al2O3) 분말을 주성분으로 Mg, Si 등과 소량의 다른 원소를 첨가하여 소결한 절삭공구는?
  1. ① 세라믹
  2. ② 탄소공구강
  3. ③ 합금공구강
  4. ④ 고속도강
정답 확인

정답 ①

23번
밀링에서 기둥의 슬라이드면을 따라 상·하로 이동하며 테이 블을 지지하는 것은?
  1. ① 오버암(overarm)
  2. ② 새들(saddle)
  3. ③ 니(knee)
  4. ④ 에이프런(apron)
정답 확인

정답 ③

24번
가공물이 복잡하거나 중량이 커서 편심으로 가공될 우려가 있는 내경 가공에 가장 적합한 공작기계는?
  1. ① 범용 선반
  2. ② 보링 머신
  3. ③ 호빙 머신
  4. ④ 드릴 머신
정답 확인

정답 ②

25번
측정물을 접안렌즈로 관측하고 미동 재물대를 이동하여 이 동량을 마이크로미터로 읽는 측정기는?
  1. ① 공구 현미경
  2. ② 3차원 측정기
  3. ③ 전기 마이크로미터
  4. ④ 오토 콜리메이터
정답 확인

정답 ①

26번
방전 가공용 전극 재료의 구비조건으로 맞는 것은?
  1. ① 가공속도가 느려야 한다.
  2. ② 가공전극의 소모가 커야 한다.
  3. ③ 기계가공이 용이해야 한다.
  4. ④ 가공 정밀도가 낮아야 한다.
정답 확인

정답 ③

27번
전해연마의 특징에 대한 설명 중 거리가 먼 것은?
  1. ① 복잡한 형상의 제품도 전해연마가 가능하다.
  2. ② 가공변질층이 없고 평활한 가공 면을 얻을 수 있다.
  3. ③ 가공면에 방향성이 없다.
  4. ④ 일반적으로 내마모성, 내부식성이 떨어진다.
정답 확인

정답 ④

28번
기계부품의 정밀 측정시 적합한 표준 온도 및 기압은?
  1. ① 18℃, 730 mmHg
  2. ② 20℃, 760 mmHg
  3. ③ 23℃, 750 mmHg
  4. ④ 25℃, 740 mmHg
정답 확인

정답 ②

29번
가늘고 긴 일정한 단면 모양을 가진 공구면에 많은 날을 가 지고 있어 가공물 내면의 키 홈 가공 등 필요한 형상을 가 공하기에 적합한 공구는?
  1. ① 브로치
  2. ② 드릴
  3. ③ 리머
  4. ④ 보링 바이트
정답 확인

정답 ①

30번
표준 드릴의 날 여유각은 몇 도(°)가 가장 적당한가?
  1. ① 8 ~ 10
  2. ② 12 ~ 15
  3. ③ 16 ~ 18
  4. ④ 20 ~ 22
정답 확인

정답 ②

31번
선반 가공에서 심압대를 편위시키는 방법으로 아래그림과 같이 테이퍼를 절삭하려고 할 때, 심압대 편위량은 몇 mm 인가?
기계가공조립기능사 2015년 1회 31번 문제 그림
  1. ① 5 mm
  2. ② 10 mm
  3. ③ 15 mm
  4. ④ 20 mm
정답 확인

정답 ①

32번
공작기계의 기본운동 3가지에 속하지 않는 것은?
  1. ① 절삭운동
  2. ② 이송운동
  3. ③ 회전운동
  4. ④ 위치조정운동
정답 확인

정답 ③

33번
구멍을 측정하는 한계 게이지는?
  1. ① 링 게이지
  2. ② 스냅 게이지
  3. ③ 플레이트 게이지
  4. ④ 플러그 게이지
정답 확인

정답 ④

34번
CNC선반 본체의 구성 요소에 속하지 않는 것은?
  1. ① 유압척
  2. ② 심압대
  3. ③ 구동 모터
  4. ④ 유압 바이스
정답 확인

정답 ④

35번
게이지 블록, 한계 게이지 등에 매끄러운 면을 내기 위한 분말입자 가공법은?
  1. ① 연삭
  2. ② 호닝
  3. ③ 래핑
  4. ④ 브로칭
정답 확인

정답 ③

36번
가단주철의 종류에 해당하지 않는 것은?
  1. ① 흑심 가단주철
  2. ② 백심 가단주철
  3. ③ 오스테나이트 가단주철
  4. ④ 펄라이트 가단주철
정답 확인

정답 ③

37번
비자성체로서 Cr과 Ni를 함유하며 일반적으로 18-8 스테인 리스강이라 부르는 것은?
  1. ① 페라이트계 스테인리스강
  2. ② 오스테나이트계 스테인리스강
  3. ③ 마텐자이트계 스테인리스강
  4. ④ 펄라이트계 스테인리스강
정답 확인

정답 ②

38번
8~12% Sn에 1~2% Zn의 구리합금으로 밸브, 콕, 기어, 베 어링, 부시 등에 사용되는 합금은?
  1. ① 코르손 합금
  2. ② 베릴륨 합금
  3. ③ 포금
  4. ④ 규소 청동
정답 확인

정답 ③

39번
주철의 여러 성질을 개선하기 위하여 합금 주철에 첨가하는 특수원소 중 크롬(Cr)이 미치는 영향이 아닌 것은?
  1. ① 경도를 증가시킨다.
  2. ② 흑연화를 촉진시킨다.
  3. ③ 탄화물을 안정시킨다.
  4. ④ 내열성과 내식성을 향상 시킨다.
정답 확인

정답 ②

40번
다이캐스팅 알루미늄 합금으로 요구되는 성질 중 틀린 것 은?
  1. ① 유동성이 좋을 것
  2. ② 금형에 대한 점착성이 좋을 것
  3. ③ 열간 취성이 적을 것
  4. ④ 응고수축에 대한 용탕 보급성이 좋을 것
정답 확인

정답 ②

41번
탄소강의 경도를 높이기 위하여 실시하는 열처리는?
  1. ① 불림
  2. ② 풀림
  3. ③ 담금질
  4. ④ 뜨임
정답 확인

정답 ③

42번
고용체에서 공간격자의 종류가 아닌 것은?
  1. ① 치환형
  2. ② 침입형
  3. ③ 규칙 격자형
  4. ④ 면심 입방 격자형
정답 확인

정답 ④

43번
지름 D1=200mm, D2=300mm의 내접 마찰차에서 그 중심거 리는 몇 mm인가?
  1. ① 50
  2. ② 100
  3. ③ 125
  4. ④ 250
정답 확인

정답 ①

44번
브레이크 드럼에서 브레이크 블록에 수직으로 밀어 붙이는 힘이 1000N이고 마찰계수가 0.45 일 때 드럼의 접선방향 제동력은 몇 N 인가?
  1. ① 150
  2. ② 250
  3. ③ 350
  4. ④ 450
정답 확인

정답 ④

45번
기어 진동의 특징에 대한 설명으로 가장 거리가 먼 것은?
  1. ① 큰 동력을 전달한다.
  2. ② 큰 감속을 할 수 있다.
  3. ③ 넓은 설치장소가 필요하다.
  4. ④ 소음과 진동이 발생한다.
정답 확인

정답 ③

46번
미터나사에 관한 설명으로 틀린 것은?
  1. ① 기호는 M으로 표기한다.
  2. ② 나사산의 각도는 55° 이다.
  3. ③ 나사의 지름 및 피치를 mm로 표시한다.
  4. ④ 부품의 결합 및 위치의 조정 등에 사용된다.
정답 확인

정답 ②

47번
평 벨트의 이음방법 중 효율이 가장 높은 것은?
  1. ① 이음쇠 이음
  2. ② 가죽 끈 이음
  3. ③ 관자 볼트 이음
  4. ④ 접착제 이음
정답 확인

정답 ④

49번
전단하중에 대한 설명으로 옳은 것은?
  1. ① 재료를 축 방향으로 잡아당기도록 작용하는 하중이다.
  2. ② 재료를 축 방향으로 누르도록 작용하는 하중이다.
  3. ③ 재료를 가로 방향으로 자르도록 작용하는 하중이다.
  4. ④ 재료가 비틀어지도록 작용하는 하중이다.
정답 확인

정답 ③

50번
베어링 호칭번호가 6205 인 레이디얼 볼 베어링의 안지름 은?
  1. ① 5 mm
  2. ② 25 mm
  3. ③ 62 mm
  4. ④ 205 mm
정답 확인

정답 ②

52번
기계제도에 사용하는 선의 분류에서 가는 실선의 용도가 아 닌 것은?
  1. ① 치수선
  2. ② 치수 보조선
  3. ③ 지시선
  4. ④ 숨은선
정답 확인

정답 ④

53번

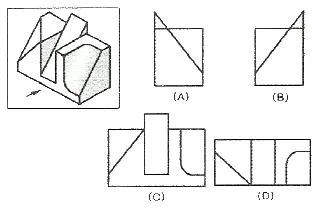

다음 그림의 물체에서 화살표 방향을 정면도로 정투상하였 을 때 투상도의 명칭과 투상도가 바르게 연결된 것은?
기계가공조립기능사 2015년 1회 53번 문제 그림
  1. ① (A) : 우측면도
  2. ② (B) : 좌측면도
  3. ③ (C) : 정면도
  4. ④ (D) : 저면도
정답 확인

정답 ③

54번
다음의 기호는 어떤 밸브를 나타낸 것인가?
기계가공조립기능사 2015년 1회 54번 문제 그림
  1. ① 4포트 3위치 전환밸브
  2. ② 4포트 4위치 전환밸브
  3. ③ 3포트 3위치 전환밸브
  4. ④ 3포트 4위치 전환밸브
정답 확인

정답 ①

55번
기계가공 도면에서 기계가공 방법 기호 중 줄 다듬질 가공 기호는?
  1. ① FJ
  2. ② FP
  3. ③ FF
  4. ④ JF
정답 확인

정답 ③

56번
다음 도면에서 “A” 치수는 얼마인가?
기계가공조립기능사 2015년 1회 56번 문제 그림
  1. ① 17.5
  2. ② 23.5
  3. ③ 24
  4. ④ 29
정답 확인

정답 ④

57번
스퍼 기어의 도시법에서 잇봉우리원을 표시하는 선의 종류 는?
  1. ① 가는 1점 쇄선
  2. ② 가는 실선
  3. ③ 굵은 실선
  4. ④ 굵은 2점 쇄선
정답 확인

정답 ③

58번
조립한 상태에서의 치수의 허용한계 기입이 “85 H6/g5”인 경우 해석으로 틀린 것은?
  1. ① 축 기준식 끼워 맞춤이다.
  2. ② 85 는 축과 구멍의 기준 치수이다.
  3. ③ 85H6의 구멍과 85g5의 축을 끼워 맞춤한 것이다.
  4. ④ H6과 g5의 6과 5는 구멍과 축의 IT 기본 공차의 등급을 말한다.
정답 확인

정답 ①

59번
그림과 같은 단면도의 명칭은?
기계가공조립기능사 2015년 1회 59번 문제 그림
  1. ① 온단면도
  2. ② 회전도시 단면도
  3. ③ 부분 단면도
  4. ④ 한쪽 단면도
정답 확인

정답 ②

60번
치수공차와 기하공차 사이의 호환성을 위한 규칙을 정한 것 으로서 생산비용을 줄이는데 유용한 공차 방식은?
  1. ① 형상 공차 방식
  2. ② 최대 허용 공차 방식
  3. ③ 최대 한계 공차 방식
  4. ④ 최대 실체 공차 방식 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
