기계가공조립기능사 2014년 1회 기출문제

2014-01-26 시행 · 58문항

이 회차 문제 풀기 →
1번
연삭숫돌 구성의 3요소에 포함되지 않는 것은?
  1. ① 결합도
  2. ② 입자
  3. ③ 기공
  4. ④ 결합제
정답 확인

정답 ①

2번
선반부속 장치 중 기어, 벨트폴리 등의 소재와 같이 구멍이 뚫린 일감의 바깥 원통면 또는 옆면을 센터 작업으로 가공할 때 구멍에 끼워 사용하는 공구는?
  1. ① 면판
  2. ② 맨드릴
  3. ③ 방진구
  4. ④ 콜릿척
정답 확인

정답 ②

3번
정 가공(Chipping)할 때의 안전 작업에 대한 설명으로 맞는 것은?
  1. ① 정을 잡는 손을 움직이지 않도록 단단히 잡는다.
  2. ② 정 작업 시 시선은 정의 머리 부분에 둔다.
  3. ③ 장갑은 해머가 손에서 미끄러지지 않도록 반드시 착용한 다.
  4. ④ 처음에는 가볍게 때리고 점차 힘을 가하면서 작업한다.
정답 확인

정답 ④

4번
일반적인 보링 머신의 종류가 아닌 것은?
  1. ① 총형 보링 머신
  2. ② 코어 보링 머신
  3. ③ 정밀 보링 머신
  4. ④ 지그 보링 머신
정답 확인

정답 ①

5번
드릴 절삭 공구의 형상에서 절삭날 사이의 간격을 나타내는 용어는?
  1. ① 에지
  2. ② 웨브
  3. ③ 마진
  4. ④ 랜드
정답 확인

정답 ②

6번
다음 가공 방법 중 전류의 화학적 성질을 이용한 것은?
  1. ① 방전 가공
  2. ② 전해 연마
  3. ③ 초음파 가공
  4. ④ 외이어 컷 방전가공
정답 확인

정답 ②

7번
연삭숫돌에게 인조숫돌입자에 해당되는 것은?
  1. ① 알루미나(Alumina)
  2. ② 사암(Sand Stone)
  3. ③ 코런덤(Corundum)
  4. ④ 에머리(Emery)
정답 확인

정답 ①

8번
선반 주축의 제작 조건으로 요구되지 않는 것은?
  1. ① 정밀도
  2. ② 강성
  3. ③ 취성
  4. ④ 안전성
정답 확인

정답 ③

9번
연삭 균열에 대한 설명과 가장 거리가 먼 것은>
  1. ① 공석강에 가까운 탄소강에서 자주 발생한다.
  2. ② 연삭 균열을 작게 하기 위해서는 결합도가 경한 연삭숫돌 을 사용한다.
  3. ③ 연삭 깊이를 적게 한다.
  4. ④ 연산액을 충분히 사용하여 연삭 열을 적게 발생시킨다.
정답 확인

정답 ②

10번
기어의 절삭방법이 아닌 것은?
  1. ① 형판에 의한 법
  2. ② 총형 구에 의한 절삭법
  3. ③ 호브를 사용하는 방법
  4. ④ 마그네틱에 의한 절삭법
정답 확인

정답 ④

11번
습식 래핑에서 사용하는 래핑유(Lapping Oil)로 적합하지 않 은 것은?
  1. ① 경유, 석유
  2. ② 알코올, 벤젠
  3. ③ 올리브유, 종유
  4. ④ 기계유
정답 확인

정답 ②

12번
밀링의 상향 절삭에 대한 설명으로 맞는 것은?
  1. ① 백 래시를 제거하지 않아도 된다.
  2. ② 기계의 강성이 필요하다.
  3. ③ 공구의 수명이 길다.
  4. ④ 표면 거칠기가 좋다.
정답 확인

정답 ①

13번
더브테일 홈 가공 시 일정한 각도를 가공하기 위한 커터는?
  1. ① 래크 커터
  2. ② 피니언 커터
  3. ③ 앵글 커터
  4. ④ 호브
정답 확인

정답 ③

14번
나사의 머리가 접시 모양일 때 가공물에 필요한 작업은?
  1. ① 카운터 싱킹
  2. ② 카운터 보링
  3. ③ 스폿 페이싱
  4. ④ 탭 가공
정답 확인

정답 ①

15번
드릴로 가공한 구멍을 넓히거나 정밀하게 절삭하는 공작기 계는?
  1. ① 탭핑 머신
  2. ② 보링 머신
  3. ③ 세이퍼
  4. ④ 플레이너
정답 확인

정답 ②

16번
다음 연삭가공 시 연산액의 구비 조건이 아닌 것은?
  1. ① 냉각성이 좋아야 한다.
  2. ② 가공물 표면을 부식시키지 않아야 한다.
  3. ③ 변질되지 않고 장기간 사용할 수 있어야 한다.
  4. ④ 다른 기름과 화학적인 반응을 하여야 한다.
정답 확인

정답 ④

17번
가공물을 화학액에 담가 표면의 돌출부를 선택적으로 용해 하여 매끈하고 광택이 있도록 가공하는 것은?
  1. ① 화학부식 가공
  2. ② 화학 연마
  3. ③ 화학 각인
  4. ④ 케미컬 블랭킹
정답 확인

정답 ②

18번
연삭작업에서 연삭숫돌을 선정할 때에 옳지 않은 설명은?
  1. ① 공작물 지름이 클수록 입도는 거친 것을 선택한다.
  2. ② 공작물 지름이 작을수록 결합도는 연한 것을 선택한다.
  3. ③ 숫돌 지름이 작을수록 결합도는 단단한 것은 선택한다.
  4. ④ 공작물 지름이 클수록 조직은 거친 것을 선택한다.
정답 확인

정답 ③

19번
기어 전용 절삭기에 속하지 않는 것은?
  1. ① 호빙 머신
  2. ② 베벨기어 절삭기
  3. ③ 기어 셰이퍼
  4. ④ 핵소 머신
정답 확인

정답 ④

20번
밀링 커터의 주요 부분이 아닌 것은?
  1. ① 랜드(Land)
  2. ② 날 끝각
  3. ③ 입사각
  4. ④ 경사각
정답 확인

정답 ③

21번
선반 가공에서 절삭 조건이 맞지 않을 때 나타나는 현상으 로 옳지 않은 것은?
  1. ① 치수 정밀도가 저하된다.
  2. ② 공구의 수명이 단축된다.
  3. ③ 가공 표면이 나빠진다.
  4. ④ 절삭성이 좋고 바이트 수명이 길어진다.
정답 확인

정답 ④

22번
보통 선반의 부속품에 해당하지 않는 것은?
  1. ① 돌림판과 돌리개
  2. ② 센터
  3. ③ 맨드릴
  4. ④ 분할대
정답 확인

정답 ④

23번
밀링 머신에서 직접 분할법으로 원주를 6등분하려고 할 때 몇 구멍씩 회전하면서 절삭해야 하는가?
  1. ① 2구멍
  2. ② 4구멍
  3. ③ 6구멍
  4. ④ 8구멍
정답 확인

정답 ②

24번
단식 분할법에서 54구멍 판을 사용하여 원주를 18등분하려 면?
  1. ① 2회전하고 12구멍 회전
  2. ② 2회전하고 14구멍 회전
  3. ③ 4회전하고 12구멍 회전
  4. ④ 4회전하고 14구멍 회전
정답 확인

정답 ①

25번
보통선반에서 할 수 없는 작업은?
  1. ① 널링 가공
  2. ② 암나사 가공
  3. ③ 총형 가공
  4. ④ 더브테일 가공
정답 확인

정답 ④

26번
선반 작업시 바이트 인선의 끝이 공작물과 접촉되는 부분의 높이는?
  1. ① 일감의 중심과 같게 한다.
  2. ② 일감의 중심보다 약간 낮게 한다.
  3. ③ 일감의 중심보다 약간 높게 한다.
  4. ④ 일감의 호칭 치수보다 1/100mm 높게 한다.
정답 확인

정답 ①

27번
선반 가공에서 공작물이 크거나 중량(重量)일 때 사용하기에 적합한 센터 각도는?
  1. ① 30°
  2. ② 45°
  3. ③ 60°
  4. ④ 75°
정답 확인

정답 ④

28번
기어 절삭법 중에서 창성에 의한 절삭법에 해당되는 것은?
  1. ① 형판에 의한 절삭
  2. ② 피니언 커터에 의한 절삭
  3. ③ 총형 커터에 의한 절삭
  4. ④ 베벨 커터에 의한 절삭
정답 확인

정답 ②

29번
CNC공작기계에서 피드백 장치 없이 스테핑 모터를 사용한 서보 기구의 형식은?
  1. ① 반 폐쇄 회로
  2. ② 개방 회로
  3. ③ 폐쇄 회로
  4. ④ 혼합 회로
정답 확인

정답 ②

30번
방전가공에 대한 설명으로 틀린 것은?
  1. ① 통전시간이 길면 가공속도가 빨라진다.
  2. ② 단발방전 에너지가 많으면 가공 면이 거칠다.
  3. ③ 휴지시간이 길면 가공속도가 빨라진다.
  4. ④ 단발방전 에너지가 많으면 가공속도가 빨라진다.
정답 확인

정답 ③

31번
연삭숫돌 입자의 종류에서 주철, 황동, 초경함금 등을 연삭 하는데 가장 적합한 숫돌입자는?
  1. ① 갈색 알루미나(A)
  2. ② 백색 알루미나(WA)
  3. ③ 탄화규소(C)
  4. ④ 녹색 탄화규소(GC)
정답 확인

정답 ④

32번
브로치를 인발 또는 압입할 때 가장 많이 사용하는 방법은?
  1. ① 기어식
  2. ② 유압식
  3. ③ 나사식
  4. ④ 해머식
정답 확인

정답 ②

33번
2차 가공된 안지름보다 큰 강철 불을 압입하여 통과시켜 가 공하는 것은?
  1. ① 롤러 가공
  2. ② 숏 피닝 가공
  3. ③ 버니싱 가공
  4. ④ 배럴 가공
정답 확인

정답 ③

34번
20mm의 멘드밀을 가지고 밀링 머신에서 공작물을 절삭할 때 주축 회전 수가 1,000r/min(=rpm)이면 절삭속도(m/min) 는?
  1. ① 6.28
  2. ② 62.8
  3. ③ 628
  4. ④ 6,280
정답 확인

정답 ②

35번
랩(Lap)제로 사용되지 않는 것은?
  1. ① 탄화규소
  2. ② 흑연
  3. ③ 알루미나
  4. ④ 산화철
정답 확인

정답 ②

36번
금속재료를 고온에서 오랜 시간 외력을 걸어놓으면 시간의 경과에 따라 서서히 그 변형이 증가하는 현상은?
  1. ① 크리프
  2. ② 스트레스
  3. ③ 스트레인
  4. ④ 템퍼링
정답 확인

정답 ①

37번
공구용 합금강을 담금질 및 뜨임처리하여 개선되는 재질의 특성이 아닌 것은?
  1. ① 조직의 균질화
  2. ② 경도 조절
  3. ③ 가공성 향상
  4. ④ 취성 증가
정답 확인

정답 ④

38번
주철의 장점이 아닌 것은?
  1. ① 압축 강도가 작다.
  2. ② 절삭 가공이 쉽다.
  3. ③ 주조성이 우수하다.
  4. ④ 마찰 저항이 우수하다.
정답 확인

정답 ①

39번
구상 흑연주철을 조직에 따라 분류했을 때 이에 해당하지 않는 것은?
  1. ① 마르텐자이트형
  2. ② 페라이트형
  3. ③ 펄라이트형
  4. ④ 시멘타이트형
정답 확인

정답 ①

40번
합금의 종류 중 고용융점 합금에 해당하는 것은?
  1. ① 티탄 합금
  2. ② 텅스텐 합금
  3. ③ 마그네슘 합금
  4. ④ 알루미늄 합금
정답 확인

정답 ②

41번
절삭공구류에서 초경합금의 특성이 아닌 것은?
  1. ① 경도가 높다.
  2. ② 마모성이 좋다.
  3. ③ 압축 강도가 높다.
  4. ④ 고온 경도가 양호하다.
정답 확인

정답 ②

42번
황동의 연신율이 가장 클 때 아연(Zn)의 함유량은 몇 % 정 도 인가?
  1. ① 30
  2. ② 40
  3. ③ 50
  4. ④ 60
정답 확인

정답 ①

43번
자동차의 스티어링 장치, 수치제어 공작기계의 공구대, 이송 장치 등에 사용되는 나사는?
  1. ① 둥근나사
  2. ② 볼나사
  3. ③ 유니파이나사
  4. ④ 미터나사
정답 확인

정답 ②

44번
다음 중 구름 베어링의 특성이 아닌 것은?
  1. ① 감쇠력이 작아 충격 흡수력이 작다.
  2. ② 축심의 변동이 작다.
  3. ③ 표준형 양산품으로 호환성이 높다.
  4. ④ 일반적으로 소음이 작다.
정답 확인

정답 ④

45번
지름이 50mm 축에 폭이 10mm인 성크 키를 설치했을 때, 일반적으로 전단하중만을 받을 경우 키가 파손되지 않으려 면 키의 길이는 몇 mm인가?
  1. ① 25mm
  2. ② 75mm
  3. ③ 150mm
  4. ④ 200mm
정답 확인

정답 ②

46번
두 축이 평행하고 거리가 아주 가까울 때 각 속도의 변동 없이 토크를 전달할 경우 사용되는 커플링은?
  1. ① 고정 커플링(Fixed Coupling)
  2. ② 플렉시블 커플링(Flexible Coupling)
  3. ③ 올덤 커플링(Oldham's Coupling)
  4. ④ 유니버설 커플링(Universal Coupling)
정답 확인

정답 ③

47번
모듈 5, 잇수가 40인 표준 평기어의 이끝원 지름은 몇 mm 인가?
  1. ① 200mm
  2. ② 210mm
  3. ③ 220mm
  4. ④ 240mm
정답 확인

정답 ②

48번
인장응력을 구하는 식으로 옳은 것은? (단, A는 단면적, W 는 인장 하중이다.)
  1. ① A×W
  2. ② A+W
  3. ③ A/W
  4. ④ W/A
정답 확인

정답 ④

49번
기계재료의 단단한 정도를 측정하는 가장 적합한 시험법은?
  1. ① 경도시험
  2. ② 수축시험
  3. ③ 파괴시험
  4. ④ 굽힘시험
정답 확인

정답 ①

50번
롤링 베어링의 내륜이 고정되는 곳은?
  1. ① 저널
  2. ② 하우징
  3. ③ 궤도면
  4. ④ 리테이너
정답 확인

정답 ①

51번
최대 실체 공차 방식의 적용을 올바르게 나타낸 것은?
  1. ① 공차 붙이 형체에 적용하는 경우 공차값 뒤에 기호 ⓜ을 기입한다.
  2. ② 공차 붙이 형체에 적용하는 경우 공차값 앞에 기호 ⓜ을 기입한다.
  3. ③ 공차 붙이 형체에 적용하는 경우 공차값 뒤에 기호 ⓢ을 기입한다.
  4. ④ 공차 붙이 형체에 적용하는 경우 공차값 앞에 기호 ⓢ을 기입한다.
정답 확인

정답 ①

54번
부품의 기능과 역할에 따라 틈새 또는 죔새가 생기는 끼워 맞춤은?
  1. ① 헐거운 끼워 맞춤
  2. ② 억지 끼워 맞춤
  3. ③ 표준 끼워 맞춤
  4. ④ 중간 끼워 맞춤
정답 확인

정답 ④

55번
스프로킷 휠의 도시방법에 관한 내용으로 옳은 것은?
  1. ① 바깥지름은 굵은 실선으로 그린다.
  2. ② 이뿌리원은 가는 1점 쇄선으로 그린다.
  3. ③ 피치원은 가는 차선으로 그린다.
  4. ④ 요목표는 작성하지 않는다.
정답 확인

정답 ①

56번
도면에서 어떤 경우에 해칭(Hatching)하는가?
  1. ① 가상 부분을 표시할 경우
  2. ② 절단 단면을 표시할 경우
  3. ③ 회전 부분을 표시할 경우
  4. ④ 부품이 겹치는 부분을 표시할 경우
정답 확인

정답 ②

57번

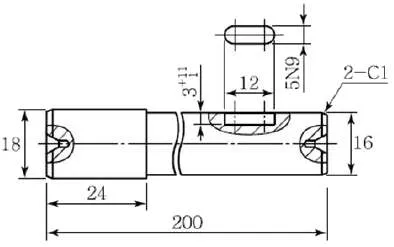

다음 도면에 대한 설명으로 잘못된 것은?
기계가공조립기능사 2014년 1회 57번 문제 그림
  1. ① 긴 축은 중간을 파단하여 짧게 그렸고, 치수는 실제치수 를 기입하였다.
  2. ② 평행 키 홈의 깊이 부분을 회전도시 단면도로 나타내었 다.
  3. ③ 평행 키 홈의 폭 부분을 국부투상도로 나타내었다.
  4. ④ 축의 양 끝을 1×45°로 모떼기 하도록 지시하였다.
정답 확인

정답 ②

58번
원통이나 축 등의 투상도에서 대각선을 그어서 그 면이 평 면임을 나타낼 때에 사용되는 선은?
  1. ① 굵은 실선
  2. ② 가는 파선
  3. ③ 가는 실선
  4. ④ 굵은 1점 쇄선
정답 확인

정답 ③

59번
도면에서 치수 숫자와 함께 사용되는 기호를 올바르게 연결 한 것은?
  1. ① 지름:D
  2. ② 정사각형의 변:◇
  3. ③ 반지름:R
  4. ④ 45° 모떼기:45°
정답 확인

정답 ③

60번
다음 중 나사의 표시를 옳게 나타낸 것은?
  1. ① 왼 M25×2-2줄
  2. ② 왼 M25×2-6줄
  3. ③ 2줄 왼 M25×2-2A
  4. ④ 좌 2줄 M25×2-6H 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ④
