금형기능사 2016년 1회 기출문제

2016-01-24 시행 · 55문항

이 회차 문제 풀기 →
1번
기계부품이나 자동차부품 등에 내마모성, 인성, 기계적 성질 을 개선하기 위한 표면경화법은?
  1. ① 침탄법
  2. ② 항온풀림
  3. ③ 저온풀림
  4. ④ 고온뜨림
정답 확인

정답 ①

2번
부식을 방지하는 방법에서 알루미늄의 방식법에 속하지 않는 것은?
  1. ① 수산법
  2. ② 황산법
  3. ③ 니켈산법
  4. ④ 크롬산법
정답 확인

정답 ③

3번
합금공구강 강재의 종류의 기호에 STS11로 표시된 기호의 주된 용도는?
  1. ① 냉간 금형용
  2. ② 열간 금형용
  3. ③ 절삭 공구강용
  4. ④ 내충격 공구강용
정답 확인

정답 ③

4번
강의 5대 원소에 속하지 않는 것은?
  1. ① 황(S)
  2. ② 마그네슘(Mg)
  3. ③ 탄소(C)
  4. ④ 규소(Si)
정답 확인

정답 ②

5번
구상 흑연주철에서 구상화 처리시 주물 두께에 따른 영향으 로 틀린 것은?
  1. ① 두께가 얇으면 백선와가 커진다.
  2. ② 두께가 얇으면 구상흑연 정출이 되기 쉽다.
  3. ③ 두께가 두꺼우면 냉각속도가 느리다.
  4. ④ 두께가 두꺼우면 구상흑연이 되기 쉽다.
정답 확인

정답 ④

6번
구리의 일반적인 특징으로 틀린 것은?
  1. ① 전연성이 좋다.
  2. ② 가공성이 우수하다.
  3. ③ 전기 및 열의 전도성이 우수하다.
  4. ④ 화학 저항력이 작아 부식이 잘 된다.
정답 확인

정답 ④

7번
원자의 배열이 불규칙한 상태의 합금은?
  1. ① 비정질 합금
  2. ② 제진 합금
  3. ③ 형상기억 합금
  4. ④ 초소성 합금
정답 확인

정답 ①

8번
2매 구성 금형을 설명한 것으로 가장 적합한 것은?
  1. ① 총 2개의 플레이트로만 구성된 금형이다.
  2. ② 스프루,러너,게이트가 캐비티와 동일면에 있지 않는 금형 이다.
  3. ③ 고정측 설치판과 고정측 형판 사이에 다른 1장의 플레이 트가 있는 금형이다.
  4. ④ 고정측 형판과 가동측 형판으로 구성되어 있으며 스프루, 러너,게이트가 동일면에 있는 금형이다.
정답 확인

정답 ④

9번
제품의 투영면적이 150cm2 사출압력이 300kgf/cm2 일 때 형체력은 최소 몇 ton 이상이어야 하는가?
  1. ① 35
  2. ② 45
  3. ③ 50
  4. ④ 55
정답 확인

정답 ②

10번
중공성형이라고도 하며, 압출기에서 패리손이라고 하는 튜 브를 압출하고 이것을 금형으로 감싼 후 압축공기를 불어 넣어 중공품을 만드는 플라스틱 성형가공법은?
  1. ① 압출 성형
  2. ② 이송 성형
  3. ③ 취입 성형
  4. ④ 캘린더 성형
정답 확인

정답 ③

11번
사출금형에서 이젝터 플레이트와 가동측설치판 사이에 공간 을 만들어 먼지와 오물 쌓이는 것을 방지하기 위해 설치하 는 핀은?
  1. ① 스톱 핀
  2. ② 가이드 핀
  3. ③ 서포트 핀
  4. ④ 이젝터 핀
정답 확인

정답 ①

12번
사출성형기의 기본구조가 아닌 것은?
  1. ① 사출기구
  2. ② 이젝팅부
  3. ③ 형체기구
  4. ④ 유압구동부
정답 확인

정답 ①

13번
압축성형 금형의 종류가 아닌 것은?
  1. ① 평압형
  2. ② 포트형
  3. ③ 압입형
  4. ④ 반압입형
정답 확인

정답 ②

14번
금형의 파팅라인 코어의 분할면의 틈새에 용융수지가 흘러 들어감으로써 성형품에 여분의 수지가 붙는 불량현상은?
  1. ① 기포
  2. ② 은줄
  3. ③ 제팅
  4. ④ 플래시
정답 확인

정답 ④

15번
다음 측정기 중 복잡한 형상을 갖는 불연곡선을 측정하는데 적합한 측정기는?
  1. ① 3차원 측정기
  2. ② 마이크로미터
  3. ③ 다이얼 게이지
  4. ④ 버니어 캘리퍼스
정답 확인

정답 ①

16번
다음 중 성형품의 외측에 언더컷이 있을 때 슬라이드 코어 를 사용하여 처리할 경우 슬라이드 코어의 행정거리에 가장 큰 영향을 미치는 것은?
  1. ① 경사 핀의 재질
  2. ② 경사 핀의 가동속도
  3. ③ 슬라이드 코어의 길이
  4. ④ 경사 핀의 각도와 작동길이
정답 확인

정답 ④

17번
사출성형을 할 때 금형의 온도조절 효과로 틀린 것은?
  1. ① 성형성의 개선
  2. ② 성형 사이클 연장
  3. ③ 성형품의 표면상태 개선
  4. ④ 성형품의 치수 정밀도 향상
정답 확인

정답 ②

18번
상온에서 성형품치수가 150mm, 수지의성형 수축률 5/1000 일 때 금형가공치수는?
  1. ① 150.25mm
  2. ② 150.75mm
  3. ③ 151.25mm
  4. ④ 151.75mm
정답 확인

정답 ②

19번
열을 가하면 용융되고 고화되더라도 다시 가열하면 용융되 어 재사용이 가능한 수지는?
  1. ① 페놀 수지
  2. ② 멜라민 수지
  3. ③ 에폭시 수지
  4. ④ 폴리프로필렌
정답 확인

정답 ④

20번
플라스틱 재료를 사용하는 금형에 속하지 않는 것은?
  1. ① 사출 금형
  2. ② 압축 금형
  3. ③ 진공 금형
  4. ④ 다이캐스팅금형
정답 확인

정답 ④

22번
프레스금형 조립에서 정확한 위치를 결정해주는 부품으로 옳은 것은?
  1. ① 맞춤핀
  2. ② 스톱핀
  3. ③ 파일럿핀
  4. ④ 녹아웃핀
정답 확인

정답 ①

23번
전단현상의 단계를 나타낸 것 중 옳은 것은?
  1. ① 소성→전단→파단→탄성
  2. ② 소성→탄성→전단→파단
  3. ③ 파단→전단→탄성→소성
  4. ④ 탄성→소성→전단→파단
정답 확인

정답 ④

24번
다음 중 복잡한 형상 기계적 측정이 곤란한부품 등에 적합 한 측정기는?
  1. ① 투영기
  2. ② 마이크로미터
  3. ③ 실린더게이지
  4. ④ 버니어캘리퍼스
정답 확인

정답 ①

25번
프레스 부속장치 중 띠 강판을 평탄하게 교정해주는 장치 는?
  1. ① 레벨러(leveler)
  2. ② 롤 피더(roll feeder)
  3. ③ 다이얼 피더(dial feeder)
  4. ④ 코일 크레이들(coil cradle)
정답 확인

정답 ①

26번
전단과정을 거쳐 절단 분리된 블랭크의 4가지 전단요소에 해당되는 것은?
  1. ① 만곡
  2. ② 시어
  3. ③ 피어싱
  4. ④ 거스레미(burr)
정답 확인

정답 ④

27번

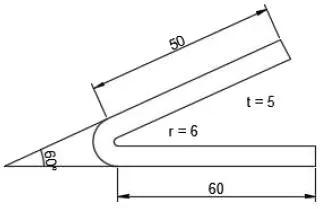

아래 그림과 같은 V-굽힘에서 소재의 전개길이는 약 몇 mm인가? (단,보정계수 λ의 값은 0.30로 한다.)
금형기능사 2016년 1회 27번 문제 그림
  1. ① 18
  2. ② 135
  3. ③ 143
  4. ④ 154
정답 확인

정답 ①

28번
다음중 가이드 포스트 고정법이 아닌 것은?
  1. ① 나사 고정법
  2. ② 분할 고정법
  3. ③ 압입 고정법
  4. ④ 데브콘 고정법
정답 확인

정답 ②

29번
굽힘가공에서 가공할 소재 위치결정 방법중 정밀도가 높은 제품을 성형할 경우 적합한 방법은?
  1. ① 녹 아웃장치를 이용한 위치결정
  2. ② 외곽의 양쪽을 기준으로 한 위치 결정
  3. ③ 외곽의 한쪽을 기준으로 한 위치 결정
  4. ④ 제품의 구멍을 기준으로 한 위치 결정
정답 확인

정답 ④

30번
드로잉 가공의 성형성을 나타내는 척도로 사용되는 것은?
  1. ① 두께 비
  2. ② 드로잉 률
  3. ③ 드로잉 가공일량
  4. ④ 드로잉 클리어런스
정답 확인

정답 ②

31번
소재를 펀치로부터 빼주며 펀치의 강도 보강 및 재료의 변 형방지 역할을 하는 것은?
  1. ① 스톱 핀
  2. ② 스트리퍼
  3. ③ 파일럿 핀
  4. ④ 녹아웃 장치
정답 확인

정답 ②

32번
대량생산을 할 경우 후방압출의 단면 변형률의 한계는 일반 적으로 약 몇 %인가?
  1. ① 65
  2. ② 75
  3. ③ 85
  4. ④ 95
정답 확인

정답 ②

33번
프로그래시브 금형의 특징으로 틀린 것은?
  1. ① 상대적 치수 정밀도의 한계가 있다.
  2. ② 설계변경에 대한 대응 범위가 제한된다.
  3. ③ 버(burr)방향이 지정된 제품은 구조가 간단해진다.
  4. ④ 재료의 자동공급,자동취출로 여러 대의 기계관리가 가능 하다.
정답 확인

정답 ③

34번
전단금형에서 펀치나 다이에 전단 각을 부여하는 주된 이유 는?
  1. ① 전단력을 줄이기 위하여
  2. ② 펀치와 다이를 보호하기 위하여
  3. ③ 전단면을 아름답게 하기 위하여
  4. ④ 다이에 대한 펀치의 편심을 방지하기 위하여
정답 확인

정답 ①

35번
머시닝센터에서 공구경 우측보정을 지령하는 준비기능은?
  1. ① G40
  2. ② G41
  3. ③ G42
  4. ④ G43
정답 확인

정답 ③

36번
드릴 작업을 할 때 주철과 같이 칩이 짧게 끊어지는 경우의 지그 부시와 일감과의 적합한 간격은?
  1. ① 부시 안지름의 1/2
  2. ② 부시 안지름의 1/3
  3. ③ 부시 안지름의 1/4
  4. ④ 부시 안지름의 1/5
정답 확인

정답 ①

37번
펀치와 다이를 동시에 만들 수 있는 공작기계는?
  1. ① CNC 선반
  2. ② 만능 밀링머신
  3. ③ 초음파 가공기
  4. ④ 와이어 컷 방전 가공기
정답 확인

정답 ④

38번
아래 그림과 같이 공작물을 지그(jig)의 두면 사이에 고정시 켜서 가공하는 지그는?
금형기능사 2016년 1회 38번 문제 그림
  1. ① 리프지그
  2. ② 박스지그
  3. ③ 채널지그
  4. ④ 템플릿 지그
정답 확인

정답 ③

39번
계통적으로 발생되는 측정오차 중 측정기의 제작기술 구조, 마찰, 마모, 기계적 변형, 기하학적 문제, 비선형 성분 등에 의해 발생되는 오차는?
  1. ① 과실 오차
  2. ② 개인 오차
  3. ③ 계기오차
  4. ④ 환경오차
정답 확인

정답 ③

40번
지름25mm의 연강봉을 선반에서 절삭할 때 주축의 회전수 를 100mm이라 하면 절삭속도는 약 얼마인가?
  1. ① 7.85m/min
  2. ② 15.75m/min
  3. ③ 30.85m/min
  4. ④ 25.35m/min
정답 확인

정답 ①

41번
비절삭 가공에 의한 금형의 제작방법으로 틀린 것은?
  1. ① 방전가공에 의한 방법
  2. ② 콘터머신에 의한 방법
  3. ③ 레이저에 의한 방법
  4. ④ 초음파 가공에 의한 방법
정답 확인

정답 ②

42번
아래와 같이 블랭킹가공을 한 제품에서 전단면은?
금형기능사 2016년 1회 42번 문제 그림
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ②

43번
사출금형에서 이젝터 핀이 하는 역할은?
  1. ① 성형품을 안전하게 잡아주는 기능
  2. ② 성형품을 금형 밖으로 빼내주는 기능
  3. ③ 성형품의 찌그러짐을 방지해주는 기능
  4. ④ 성형품의 변형을 방지하기 위해 지지해주는 기능
정답 확인

정답 ②

44번
열간 성형하는 다이캐스팅 및 단조금형의 금긋기 작업중 주 의사항으로 거리가 먼 것은?
  1. ① 수축 여유
  2. ② 빼내기 구배
  3. ③ 기계가공 정도
  4. ④ 금형도면과 제품도
정답 확인

정답 ③

45번
분할대를 이용하여 원주를 9등분 하고자 한다. 브라운 샤프 형의 27구멍 분할판을 사용하여 단식 분할을 할 때 옳은 것 은?
  1. ① 3회전하고 7구멍씩 전진 시킨다.
  2. ② 3회전하고 9구멍씩 전진 시킨다.
  3. ③ 4회전하고 3구멍씩 전진 시킨다.
  4. ④ 4회전하고 12구멍씩 전진 시킨다.
정답 확인

정답 ④

46번
드릴가공,단조가공,주조가공 등에 의하여 이미 뚫어져 있는 구멍을 크게 확대하여 가공하는 방법은?
  1. ① 보링
  2. ② 사포링
  3. ③ 다이캐스팅
  4. ④ 와이어믹싱
정답 확인

정답 ①

47번
금형가공에서 일감을 고정하는 바이스의 크기를 나타내는 것은?
  1. ① 바이스의 높이
  2. ② 바이스의 무게
  3. ③ 바이스 조의 폭
  4. ④ 가로×세로×높이
정답 확인

정답 ③

48번
사출금형에서 성형품 내부에 기포가 생기는 것을 방지하기 위한 방법으로 옳은 것은?
  1. ① 금형 온도를 낮게 한다.
  2. ② 사출 속도를 빠르게 한다.
  3. ③ 캐비티내의 공기 배기를 충분히 한다.
  4. ④ 게이트,러너,스프루의 단면적을 작게 한다.
정답 확인

정답 ③

49번
선반작업을 할 때 안전에 대한 주의사항으로 가장 거리가 먼 것은?
  1. ① 선반작업 전에 반드시 척 핸들을 뺀다.
  2. ② 바이트 자루를 가능한 한 길게 물린다.
  3. ③ 긴 칩은 금속 갈퀴를 사용하여 제거한다.
  4. ④ 기어변환은 반드시 기계의 정지후에 한다.
정답 확인

정답 ②

50번
강의 표면경화 열처리에 속하지 않는 것은?
  1. ① 질화법
  2. ② 침탄법
  3. ③ 고체 분말법
  4. ④ 고주파 경화법
정답 확인

정답 ③

51번
다음 그림에서 A~D에 관한 설명으로 가장 옳은 것은?
금형기능사 2016년 1회 51번 문제 그림
  1. ① 선A는 물체의 이동 한계의 위치를 나타낸다.
  2. ② 선B는 도형의 숨은 부분을 나타낸다.
  3. ③ 선C는 대상의 앞쪽 형상을 가상으로 나타낸다.
  4. ④ 선D는 대상이 평면임을 나타낸다.
정답 확인

정답 ①

53번
KS기계제도에서 도면에 기입된 길이 치수는 단위를 표시하 지 않으나 실제 단위는?
  1. ① um
  2. ② cm
  3. ③ mm
  4. ④ m
정답 확인

정답 ③

55번
나사 표식 기호가 Tr10×2로 표시된 경우 이는 어떤 나사인 가?
  1. ① 미터 사다리꼴 나사
  2. ② 미니추어 나사
  3. ③ 관용 테이퍼 암나사
  4. ④ 유니파이 가는 나사
정답 확인

정답 ①

56번
대칭형인 대상물을 외형도의 절반과 온단면도의 절반을 조 합하여 표시한 단면도는?
  1. ① 계단 단면도
  2. ② 한쪽 단면도
  3. ③ 부분 단면도
  4. ④ 회전 도시 단면도
정답 확인

정답 ②

59번
일반적으로 무하중 상태에서 그리는 스프링이 아닌 것은?
  1. ① 겹판 스프링
  2. ② 코일 스프링
  3. ③ 벌류트 스프링
  4. ④ 스파이럴 스프링
정답 확인

정답 ①

60번
그림과 같은 표면의 결 도시기호의 설명으로 옳은 것은?
금형기능사 2016년 1회 60번 문제 그림
  1. ① 10점 평균 거칠기 하한값이 25um 인 표면
  2. ② 10점 평균 거칠기 상한값이 25um 인 표면
  3. ③ 산술 평균 거칠기 하한값이 25um 인 표면
  4. ④ 산술 평균 거칠기 상한값이 25um 인 표면 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
