1번
백주철을 고온으로 장시간 풀림해서 시멘타이트를 분해또는 감소시키고 인성이나 연성을 증가시킨 주철로, 대량생산품에 사용되는 측심,백심,펄라이트계로 구분되는 것은?
- ① 칠드주철
- ② 회주철
- ③ 가단주철
- ④ 구상흑연주철
정답 확인
정답 ③
금형기능사 2015년 1회 기출문제
2015-01-25 시행 · 54문항
이 회차 문제 풀기 →2번
강의 담금질 조직에 따라 분류한 것 중 틀린것은?
- ① 시멘타이트
- ② 오스테나이트
- ③ 마텐자이트
- ④ 트루스타이트
정답 확인
정답 ①
3번
구리에 대한 설명 중 옳지 않은 것은?
- ① 전연성이 좋아 가공이 쉽다.
- ② 화학적 저항력이 작아 부식이 잘된다.
- ③ 전기 및 열의 전도성이 우수하다.
- ④ 광택이 아름답고 귀금속적 성질이 우수하다.
정답 확인
정답 ②
4번
철강의 5대 원소에 포함되지 않는 것은?
- ① 탄소
- ② 규소
- ③ 아연
- ④ 망간
정답 확인
정답 ③
5번
열경화성 수지에 해당되지 않는 것은?
- ① 페놀수지
- ② 요소수지
- ③ 멜라민수지
- ④ 아크릴수지
정답 확인
정답 ④
6번
순철에 대한 설명으로 옳은 것은?
- ① 각 변태점에서 연속적으로 변화한다.
- ② 저온에서 산화작용이 심하다.
- ③ 온도에 따라 자성의 세기가 변화한다.
- ④ 알칼리에는 부식성이 크나 강산에는 부식성이 작다.
정답 확인
정답 ③
7번
금속 중 Cu-Sn 합금으로 부식에 강한 밸브, 동상,베어링합금 등에 널리 쓰이는 재료는?
- ① 황동
- ② 청동
- ③ 합금강
- ④ 세라믹
정답 확인
정답 ②
8번
논리턴 밸브라고도 하며 일정 방향으로는 공기가 흐를 수 있 으나 그 반대방향으로는 흐를 수 없게 하는 역할을 가진 밸 브는?
- ① 교축밸브
- ② 체크밸브
- ③ 셔틀밸브
- ④ 2압밸브
정답 확인
정답 ②
9번
압력스위치의 종류가 아닌 것은?
- ① 다이어프램형
- ② 벨로우즈형
- ③ 브로동관형
- ④ 릴리프형
정답 확인
정답 ④
10번
공기의 상태변화에 관련된 샬의 법칙 관례식으로 옳은 것 은? (단,T : 절대온도, V : 체석이다.)
- ① T1T2=V1V2
- ② T1V1=T2V2
- ③ T1V2=T2V1
- ④ V2=V1T1T2
정답 확인
정답 ③
11번
다음 그림의 공갑기기에 대한 설명으로 틀린 것은?
- ① 통상적으로 스피드 컨트롤러 라고도 한다.
- ② 공기의 흐름을 변환하여 방향을 제어하는데 사용된다.
- ③ 실린더로 들어가는 공기의 유량을 조절하여 실린더의 속 도를 조절한다.
- ④ 일방향 유량제어밸브와 체크밸브를 사용하며 미터인-아 웃회로 등을 구성하는데 필요하다.
정답 확인
정답 ②
13번
일반적인 공압 액추에이터나 공압기기의 작동압력으로 가장 알맞은 압력(kgf/cm2)은?
- ① 1~2
- ② 4~6
- ③ 10~15
- ④ 20~30
정답 확인
정답 ②
14번
성형품의 치수가 160mm이며,ABS수지의 수축률이 5/1000 일 때 금형 치수는 약 몇 mm인가?
- ① 160.8
- ② 152.6
- ③ 149.3
- ④ 130.5
정답 확인
정답 ①
15번
압축성형 금형의 종류가 아닌 것은?
- ① 평압형
- ② 압입형
- ③ 반압인형
- ④ 포트형
정답 확인
정답 ④
16번
사출성형 시 성형품에 나타나는 충전부족의 원인으로 가장 적합한 것은?
- ① 재료의 공급이 부족하다.
- ② 재료의 흐름이 우수하다.
- ③ 사출온도가 높다.
- ④ 게이트의 밸런스가 적절하다.
정답 확인
정답 ①
17번
노즐에 사출되는 수지의 속도를 나타내며 단위시간에 사출 되는 최대용적으로 표시되는 것은?
- ① 사출용량
- ② 가소화능력
- ③ 사출압력
- ④ 사출율
정답 확인
정답 ④
18번
성형품의 표면 또는 표면 가까이에 수지의 흐름방향으로 발 생하는 매우 가는 선의 다발모양은 무엇인가?
- ① 흑줄
- ② 싱크마크
- ③ 은줄
- ④ 백화
정답 확인
정답 ③
19번
사출성형기 운전시 재료 탱크,드라이어,성형기 등에 자동적 으로 재료를 공급시켜주는 장치는?
- ① 호퍼 드라이어
- ② 호퍼로더
- ③ 텀블러
- ④ 혼합기
정답 확인
정답 ②
20번
성형기의 노즐로부터 사출된 수지의 유동순서로 옳은 것은?
- ① 노즐→게이트→러너→스프루
- ② 노즐→스프루→러너→게이트
- ③ 노즐→러너→게이트→스프루
- ④ 노즐→게이트→스프루→러너
정답 확인
정답 ②
21번
사출성형 금형에서 파팅 라인을 설명한 것으로 가장 적합한 것은?
- ① 수지가 흘러들어 가는 곳
- ② 가동 측 형판과 고정 측 형판이 분리되는 곳
- ③ 재료가 성형기로 흘러 들어가는 과정
- ④ 성형이 되는 한 공정
정답 확인
정답 ②
22번
압출성형에 의한 가공 제품이 아닌 것은?
- ① 컵
- ② 튜브
- ③ 파이프
- ④ 선재피복
정답 확인
정답 ①
23번
성형품 모서리 부의 응력집중을 피하기 위한 방법 중 옳은 것은?
- ① 보스를 붙인다.
- ② 리브를 붙인다.
- ③ 모서리부에 라운드를 준다.
- ④ 양 측벽의 두께를 증가시킨다.
정답 확인
정답 ③
24번
12mm의 피어싱펀치로 두꼐 1.5mm의 소재를 가공한다면 파일럿 핀의 직경은 약 몇mm인가?
- ① 9.94
- ② 10.50
- ③ 11.94
- ④ 12.50
정답 확인
정답 ③
25번
일반적으로 프레스를 선정할 때 유의사항으로 틀린 것은?
- ① 가공방법 및 작업방법을 명확하게 한다.
- ② 제품 가공에 적합한 프레스를 선택한다.
- ③ 가공 제품의 치수 정도에 따라 선택한다.
- ④ 가격이 비싸고 큰 힘을 낼 수 있어야 한다.
정답 확인
정답 ④
26번
전단가공된 제품을 정밀하고 전단면을 깨끗하게 가공하기 위하여 미소량으로 가공하는 방법은?
- ① 블랭킹 가공
- ② 트리밍 가공
- ③ 슬리팅 가공
- ④ 세이빙 가공
정답 확인
정답 ④
27번
펀치의 고정방법이 아닌 것은?
- ① 볼트고정방식
- ② 클램프고정방식
- ③ 키고정방식
- ④ 용접고정방식
정답 확인
정답 ④
28번
재료가 시간이 경과함으로 따라서 경화되는 성질을 무엇이 라 하는가?
- ① 번형
- ② 소성가공
- ③ 가공경화
- ④ 시효경화
정답 확인
정답 ④
29번
기계가공법 중에서 소성가공이 아닌 것은?
- ① 단조
- ② 인발
- ③ 브로칭
- ④ 압출
정답 확인
정답 ③
30번
재료를 길이 방향으로 압축시켜 길이를 감소시킴으로써 길 이방향과 직각으로 재료를 유동시켜 큰단면을 만드는 가공 법은?
- ① 사이징 가공
- ② 업세팅 가공
- ③ 블랭킹 가공
- ④ 압인 가공
정답 확인
정답 ②
31번
다음 중 다이의 종류가 아닌 것은?
- ① 일체 다이
- ② 부시 다이
- ③ 분할 다이
- ④ 이동 다이
정답 확인
정답 ④
32번
전방압출에서 블랭크의 직경과 압출 후의 직경비로 표시하 며 가공한계를 나타내는 것은?
- ① 압출비
- ② 사출비
- ③ 드로잉비
- ④ 단면감소비
정답 확인
정답 ①
33번
프로그레시브 금형의 장점인 것은?
- ① 프레스 가공의 고속화가 가능하다.
- ② 성형재료 및 프레스 기계의 제약이 있다.
- ③ 설계변경에 대한 대응범위가 제한된다.
- ④ 프레스 공정의 작업관리 기술의 고도화가 필요하다.
정답 확인
정답 ①
34번
기계에서 발생하는 소음이나 진동 등과 같은 주위 환경 또 는 자연 현상의 급변으로 생기는 오차는?
- ① 시차
- ② 계기오차
- ③ 측정오차
- ④ 우연오차
정답 확인
정답 ④
35번
와이어 컷 방전가공기의 특성으로 틀린 것은?
- ① 복잡한 형상의 모양도 가공이 가능하다.
- ② 담금질한 강이나 초경합금의 재료도 가공이 가능하다.
- ③ 가공조건을 변경하기 쉽다.
- ④ 항상 새전극으로 가공되므로 거칠기가 불량하다.
정답 확인
정답 ④
36번
금형에 표면처리하는 목적과 거리가 먼 것은?
- ① 굽힘방지
- ② 균열방지
- ③ 강도 증가
- ④ 내열성 감소
정답 확인
정답 ④
37번
프레스 금형에 속하지 않는 것은?
- ① 블랭킹 금형
- ② 드로잉 금형
- ③ 굽힘금형
- ④ 사출금형
정답 확인
정답 ④
38번
절삭공구가 가져야 할 기계적 성질로서 바르게 짝지어진 것 은?
- ① 내열성,내마모성,취성
- ② 고경도,내충격성,자성
- ③ 내충격성,취성,절연성
- ④ 내마모성,내열성,내충격성
정답 확인
정답 ④
39번
성형품의 일부분이 성형 되지 않은 현상을 미성형이라 한 다. 이 때 불량의 원인 중 가장 거리가 먼 것은?
- ① 성형품의 살 두께가 얇을 경우
- ② 캐비티내의 공기가 빠지지 않을 경우
- ③ 금형온도,수지온도가 높을 경우
- ④ 사출압력이 낮을 경우
정답 확인
정답 ③
40번
방전 전극재료 중 가격은 높으나 고정밀도 가공이나 초경합 금 가공에 사용되는 것은?
- ① Cu
- ② Ag-W
- ③ Cu-Zn
- ④ Fe-C
정답 확인
정답 ②
41번
지그 그라인딩 작업에서 일반적으로 하지 않는 작업은?
- ① 원통 내면 역삭
- ② 테이퍼 연삭
- ③ 평면 연삭
- ④ 슬로팅 연삭
정답 확인
정답 ③
42번
수량이 많은 공작물의 치수 허용범위를 검사하기에 가장 적 합한 측정기는?
- ① 마이크로미터
- ② 다이얼 게이지
- ③ 한계게이지
- ④ 버니어 캘리퍼스
정답 확인
정답 ③
43번
공작물을 지그 중앙에 클램핑시키고 지그를 회전시켜가면서 공작물의 위치를 다시 결정하지 않고 여러 면을 가공 완성 할 수 있는 지그는?
- ① 박스지그
- ② 채널지그
- ③ 히프지그
- ④ 분할지그
정답 확인
정답 ①
44번
조각기에 의한 형 조각의 모델 제작법 중평면의 문자, 무늬 등에 가장 효과적인 제작법은?
- ① 전주법
- ② 배럴가공
- ③ 전해연마
- ④ 부식법
정답 확인
정답 ④
45번
머시닝센터에서 G94코드를 이용하여 암나사를 가공하려고 한다. 탭의 피치가 1.25mm일 때,주축의 회전수를 300rpm 으로 한다면 지령해야 할 이송속도(F)는?
- ① 300mm/min
- ② 325mm/min
- ③ 350mm/min
- ④ 375mm/min
정답 확인
정답 ④
46번
프레스 작업시 안전수칙에 대한 설명 중 틀린 것은?
- ① 발판 밑에는 재료나 제품을 두지 않아야 한다.
- ② 금형사이에 신체의 일부분이 들어가지 않도록 제작한다.
- ③ 두꺼운 판 절단시는 손으로 힘주어 잡는다.
- ④ 작업전에는 공회전을 하면서 클러치를 조작해 본다.
정답 확인
정답 ③
47번
용해된 금속을 만들고자 하는 형상의 주형 속에 주입 응고 시켜 제품을 만드는 방법은?
- ① 프레스
- ② 단조
- ③ 주조
- ④ 인발
정답 확인
정답 ③
48번
금형을 조립할 때 M10×1.5볼트 4개를 조립하려고 한다. 탭 가공을 하기 위한 드릴의 직경은?
- ① 8mm
- ② 8.5mm
- ③ 9mm
- ④ 10mm
정답 확인
정답 ②
49번
CNC공작기계에서 백 래시의 오차를 줄이기 위해 사용되는 이송시스템은?
- ① 세트 스크류
- ② 볼 스크류
- ③ 사각 스크류
- ④ 리드 스크류
정답 확인
정답 ②
50번
비중이 2.7이며 전기전도성이 양호하고 가단성이 있어 봉재 및 판재로 사용되는 것은?
- ① 마그네슘합금
- ② 동합금
- ③ 알루미늄합금
- ④ 활자용합금
정답 확인
정답 ③
53번
ø50H7/g6은 어 종류의 끼워 맞춤인가?
- ① 축 기준식 억지 끼워맞춤
- ② 구멍 기준식 중간 끼워 맞춤
- ③ 축 기준식 헐거운 끼워맞춤
- ④ 구멍 기준식 헐거운 끼워맞춤
정답 확인
정답 ④
55번
구름 베어링의 호칭 번호가 6405일 때, 베어링 안지름은 몇 mm인가?
- ① 20
- ② 25
- ③ 30
- ④ 405
정답 확인
정답 ②
56번
도형의 중심을 표시하거나 중심이 이동한 중심 궤적을 표사 하는데 쓰이는 선의 명칭은?
- ① 지시선
- ② 기준선
- ③ 중심선
- ④ 가상선
정답 확인
정답 ③
57번
투상법에서 그림과 같이 경사진 부분의 실제 모양을 도시하 기 위하여 사용하는 투상도의 명칭은?
- ① 부분투상도
- ② 국부투상도
- ③ 회전투상도
- ④ 보조투상도
정답 확인
정답 ④
59번

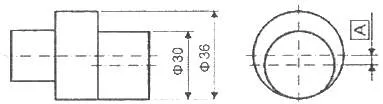

그림과 같이 축의 치수가 주어졌을 때 편심량 A는 얼마인 가?
- ① 1mm
- ② 3mm
- ③ 6mm
- ④ 9mm
정답 확인
정답 ②
