9급 지방직 공무원 전기기기 2019년 1회 기출문제

% 저항강하 및 % 리액턴스 강하가 각각 3[%] 및 4[%]인 변압기의 전압변동률 최댓값 εm[%]과 이때의 역률 cosθ m[pu]은? (순서대로 εm, cosθm)

변압기의 효율이 최대인 경우는?

유도전동기 원선도를 그리기 위해 실행하는 시험으로 옳지 않은 것은?

자기저항(reluctance)에 대한 설명으로 옳지 않은 것은?

일정 전압으로 운전 중인 분권 및 직권 직류전동기에서 기계 적 각속도가 증가할 때, 토크의 변화로 옳은 것은? (단, 전기 자 반작용과 자기포화는 무시한다)(순서대로 분권, 직권)

1차 전압 4,400[V]인 단상 변압기가 전등 부하에 10[A]를 공급할 때의 입력이 2.2[kW]이면 이 변압기의 권수비N1/N2 은? (단, 변압기의 손실은 무시한다)

2중 농형회전자를 갖는 유도전동기의 특징으로 옳지 않은 것 은?

3상 동기발전기가 무부하 유기기전력 150[V], 부하각 45°로 운전되고 있다. 부하에 공급하는 전력을 일정하게 유지시키면 서 계자 전류를 조정하여 부하각을 30°로 한 경우의 무부하 유기기전력[V]은?

정격용량 20[kVA] 변압기가 있다. 철손은 500[W], 정격용량 으로 운전 시 동손은 800[W]이다. 이 변압기를 하루에 10시 간씩 정격용량으로 운전할 경우 전일효율[%]은? (단, 정격용 량 운전 시 부하 역률은 0.9이다)

기동토크 24[Nm], 무부하 속도 1,200[rpm]인 타여자 직류 전동기에 부하토크 TL[Nm]과 속도 N[rpm] 사이의 관계가 TL=0.02N인 부하를 연결시켜 구동할 때의 전동기 출력[W] 은? (단, 전기자 반작용과 자기포화는 무시한다)

전압이 일정한 모선에 접속되어 역률 1로 운전하고 있는 동 기전동기의 계자 전류를 감소시킨 경우, 이 전동기의 역률 과 전기자 전류의 변화는?

동기발전기에서 단락비에 대한 설명으로 옳지 않은 것은?

3상 반파 다이오드 정류회로의 저항 부하 시 맥동률[%]은?

220[V], 1,500[rpm], 50[A]에서 정격토크를 발생하는 직류 직권전동기의 전기자 저항과 직권계자 저항의 합이 0.2[Ω] 이다. 같은 전압으로 이 전동기가 1,000[rpm]에서 정격토크 를 발생하기 위해 전기자에 직렬로 삽입해야 할 외부 저항 [Ω]은?

스테핑 전동기에서 1펄스의 스텝 각도가 1.8°, 입력펄스의 주기가 0.02[s]이면, 전동기의 회전속도[rpm]는?

6극, 60[Hz], 3상 권선형 유도전동기의 전부하 시의 회전수 는 1,152[rpm]이다. 이때 전부하 토크와 같은 크기로 기동 하려고 할 때 회전자 회로의 각 상에 삽입해야 할 저항[Ω] 은? (단, 회전자 1상의 저항은 0.03[Ω]이다)

8극, 60[Hz], 53[kW]인 3상 유도전동기의 전부하 시 기계 손이 3[kW]이고 2차 동손이 4[kW]일 때, 회전속도[rpm] 는?

단상 반파 정류회로로 교류 실횻값 100[V]를 정류하면 직 류 평균전압[V]은? (단, 정류기 전압강하는 무시한다)

정격전압 200[V], 정격전류 50[A], 전기자 권선 저항 0.3 [Ω]인 타여자 직류발전기가 있다. 이것을 전동기로 사용하 여 전부하에서 발전기일 때와 같은 속도로 회전시키기 위해 인가해야 하는 단자전압[V]은? (단, 전기자 반작용은 무시 한다)

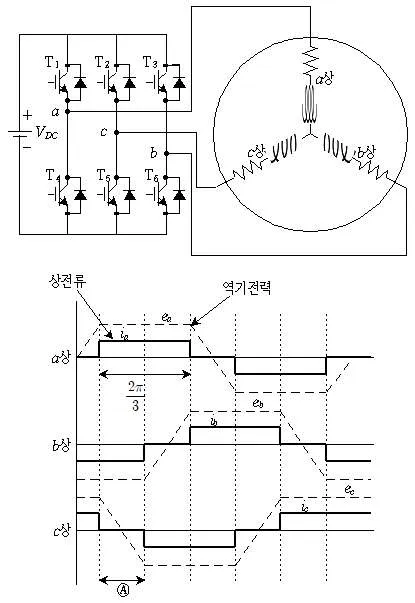

그림은 3상 BLDC의 2상 통전회로와 각 상의 역기전력, 상 전류 파형을 나타내고 있다. 구간 Ⓐ에서 도통되어야 할 스 위치는?
