9급 지방직 공무원 서울시 토목설계 2017년 1회 기출문제

무근콘크리트 옹벽이 활동에 대해 안전하기 위한 최대높이 h 는? (단, 콘크리트의 단위중량은 24kN/m3, 흙의 단위중량은 20kN/m3, 토압계수는 0.4, 마찰계수는 0.5이며, 「콘크리트 구조기준(2012)」을 적용한다.)

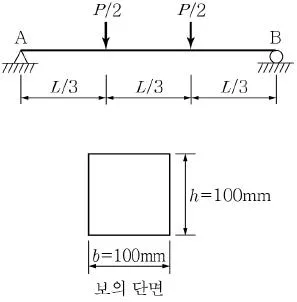

그림과 같이 하중을 받는 무근콘크리트 보의 인장응력이 콘 크리트파괴계수(fr)에 도달할 때의 하중 P는? (단, 콘크리트는 보통중량콘크리트, 설계기준압축강도 fck100MPa, 보의 길이 L=315mm이고 「콘크리트구조기준(2012)」을 적용한다.)

프리스트레스트콘크리트 포스트텐션부재에서 긴장재의 마찰 손실을 계산할 때 사용되는 요소가 아닌 것은? (단, 「콘크리 트구조기준(2012)」을 적용한다.)

브래킷과 내민받침의 전단설계에 대한 보기의 설명 중 옳은 내용을 모두 고른 것은? (단, 「콘크리트구조기준(2012)」을 적용한다.)

부재 설계 시 콘크리트 압축분포를 등가직사각형 응력블록으 로 볼 때 단면의 가장자리에서 최대압축변형률이 일어나는 응력블록의 높이 α=β1⋅c로 보고 계산할 경우, 이때 등가사 각형 응력블록과 관계된 계수 β1의 하한값인 0.65에 해당하 는 콘크리트의 최소 압축강도 fck는 얼마인가? (단, 소수점 둘 째 자리에서 반올림하며, 「콘크리트구조기준(2012)」을 적 용한다.)

콘크리트 강도 평가를 위한 코어 시험에 대한 설명 중 가장 옳지 않은 것은? (단, 「콘크리트구조기준(2012)」을 적용한 다.)

「콘크리트구조기준(2012)」에서는 콘크리트의 건조수축변형 률을 산정하기 위해서 개념 건조수축계수(εsho)에 건조기간에 따른 건조수축 변형률 함수(βs(t-ts))를 곱하도록 규정하고 있 다. 개념 건조수축계수 산정 시에 고려되는 요소로 가장 옳지 않은 것은?

그림과 같이 독립확대기초에서 2방향 펀칭전단에 대한 위험 단면의 둘레길이가 4,000mm일 때 기둥의 면적은?

포스트텐션 보의 정착구역에 대한 설명으로 옳지 않은 것은? (단, 「콘크리트구조기준(2012)」을 적용한다.)

콘크리트의 설계기준압축강도(fck)가 50MPa인 경우 콘크리 트의 할선탄성계수를 구하는 식은? (단, 보통중량골재를 사 용한 콘크리트의 경우임)

제주도 지역에 위치하는 교량 설계 시 적용하여야 할 지진 구역계수(재현주기 500년)는? (단, 「도로교설계기준(201 6)」을 적용한다.)

그림과 같이 콘크리트 부재에 프리스트레스를 도입할 때, 프리스트레스만에 의해 발생 가능한 단면 내 응력분포 형태 를 모두 고르면? (단, +는 압축응력을, -는 인장응력을 나 타낸다.)

구조물의 부재, 부재 간의 연결부나 부재단면의 휨모멘트, 전단력 등에 대한 설계 강도를 구할 때 1보다 작은 강도감 소계수 ø를 사용하는 목적으로 적합하지 않은 것은?

프리스트레스의 손실에 대한 설명 중 가장 옳지 않은 것은? (단, Pj: 재킹 힘, Pi: 도입직후의 프리스트레스 힘, Pe: 유효 프리스트레스 힘이다.)

계수전단력 Vu=7.5kN이 폭 b=100mm인 직사각형 단면에 작용한다. 이때, 전단철근 없이 콘크리트만으로 견딜 수 있 는 단면의 최소 유효깊이 d는? (단, 콘크리트 설계기준 압 축강도 fck=36MPa, 보통중량콘크리트이고, 「콘크리트구조 기준(2012)」을 적용한다.)

항복강도가 400MPa인 용접용 철근을 이용하여 용접이음을 할 때 용접이음부에서 발휘해야 하는 응력의 최솟값은? (단, 「콘크리트구조기준(2012)」을 적용한다.)

「콘크리트구조기준(2012)」에서는 휨모멘트와 축력을 받는 철근콘크리트 부재의 강도설계를 위하여 기본적인 가정을 따르도록 규정하고 있다. 강도설계법의 기본 가정에 대한 설명으로 가장 옳지 않은 것은?

1방향 슬래브에 대한 다음 설명 중 가장 옳지 않은 것은? (단, 「콘크리트구조기준(2012)」을 적용한다.)

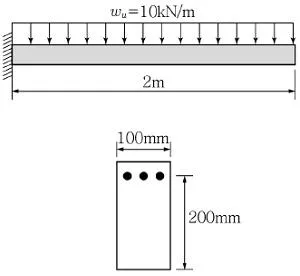

내민보에 자중을 포함한 계수등분포하중(wu) 10kN/m가 작 용할 때, 위험단면에서 콘크리트가 부담하는 전단력(Vc)이 16.67kN이라면 전단보강철근이 부담해야 할 전단력(Vs)의 최솟값은? (단, 보통중량의 콘크리트를 사용하였으며 fck=25MPa, fy=280MPa, 강도설계법을 적용한다.)

콘크리트 압축강도 실험 결과 설계기준강도 fck가 50MPa이 고, 충분한 실험에 의해 얻어진 표준편차 s가 5MPa이라면, 「콘크리트구조기준(2012)」에 따라 배합강도 fcr은 얼마로 결정해야 하는가?
