9급 지방직 공무원 서울시 전기기기 2018년 1회 기출문제

1차측 권선이 50회, 전압 444[V], 주파수 50[Hz], 정격용량 이 50[kVA]인 변압기가 정현파 전원에 연결되어 있다. 철심 에서 교번하는 정현파 자속의 최댓값은?

직류 분권발전기의 전기자저항이 0.2[Ω], 계자저항이 50[Ω], 전기자전류가 50[A], 유도기전력이 210[V]일 때 부하출력 은?

농형 유도전동기와 권선형 유도전동기에 대한 설명으로 가장 옳지 않은 것은?

극수가 8극이고 회전수가 900[rpm]인 동기발전기와 병렬 운 전하는 동기발전기의 극수가 12극이라면 회전수는?

60[Hz], 6극, 15[kW]인 3상 유도전동기가 1,080[rpm] 으로 회전할 때, 회전자 효율은? (단, 기계손은 무시한다.)

3상권선에 의한 회전자계의 고조파성분 중 제7고조파에 대한 설명으로 가장 옳은 것은?

동기발전기 출력이 400[kVA]이고 발전기의 운전용 원동기의 입력이 500[kW]인 경우 동기발전기의 효율은? (단, 동기 발 전기의 역률은 0.9이며, 원동기의 효율은 0.8이다.)

계기용 변성기에 대한 설명으로 가장 옳은 것은?

직류발전기의 전기자반작용에 대한 설명으로 가장 옳지 않 은 것은? (단, 무부하 시의 중성축을 기하학적 중성축이라 한다.)

3상 12극 동기발전기의 총 슬롯수가 72개일 때, 권선의 기 본파에 대한 분포권계수는? (단, sinπ/12=0.26, sinπ/6=0.5 이다.)

4극, 800[W], 220[V], 60[Hz], 1,530[rpm]의 정격을 갖는 3상 유도전동기가 축에 연결된 부하에 정격출력을 전달하고 있다. 이때 공극을 통하여 회전자에 전달되는 2차측 입력 은? (단, 전동기의 풍손과 마찰손 합은 50[W]이며, 2차 철 손과 표유부하손은 무시한다.)

＜보기＞는 계자저항 2.5[Ω], 전기자저항 5[Ω]의 직류 분 권발전기의 무부하 특성곡선에서 전압확립 과정을 나타낸 다. 초기 전기자의 잔류자속에 의한 유도기전력 Er이 15[V] 라면, 그림에서의 계자전류 If2는? (단, 계자의 턴수는 100 턴, 계자전류 If1에 의한 계자자속 시간변화율은 0.075[Wb/sec]이다.)

＜보기＞는 3상 4극 60[Hz] 유도전동기의 1상에 대한 등가 회로이다. 2차 저항 r2는 0.02[Ω], 2차 리액턴스 x2는 0.1 [Ω]이고 회전자의 회전속도가 1,710[rpm]일 때, 등가부하 저항 RL′은? (단, 권선비 α=4, 상수비 β=1이다.)

변압기의 결선방법 중 △-△결선의 특징으로 가장 옳지 않 은 것은?

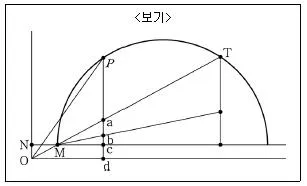

＜보기＞는 4극, 정격 200[V], 60[Hz]인 3상 유도전동기의 원선도이다. 이 전동기가 P점에서 운전 중일 때 슬립과 동 기 와트 각각의 값은? (단, =80mm, =20mm, =12mm, =18mm이며, 전류척도 1A 는 10mm이다.)

3상 4극, 380[V], 50[Hz]인 유도전동기가 정격속도의 90[%]로 운전할 때 동기속도는?

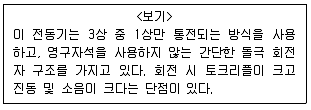

＜보기＞의 설명에 해당되는 전동기는?
