9급 국가직 공무원 건축구조 2022년 1회 기출문제

2022-04-02 시행 · 18문항

이 회차 문제 풀기 →

1번

다음에서 설명하는 벽돌 쌓기 방법은?

① 영식 쌓기
② 불식 쌓기
③ 미식 쌓기
④ 화란식 쌓기

정답 확인

정답 ②

2번

용접되는 부재의 교차되는 면 사이에 일반적으로 삼각형의 단면이 만들어지는 용접은?

① 필릿용접
② 맞댐용접
③ 슬롯용접
④ 플러그용접

정답 확인

정답 ①

3번

여러 개의 직선부재를 강절로 연결한 구조는?

① 라멘 구조
② 케이블 구조
③ 입체트러스 구조
④ 트러스 구조

정답 확인

정답 ①

4번

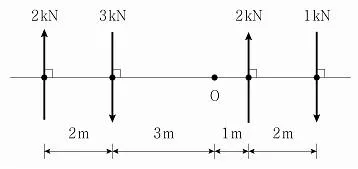

그림과 같은 하중이 작용할 때, O점에 대한 모멘트 합의 크 기[kN·m]는?

① 2
② 4
③ 6
④ 8

정답 확인

정답 ①

5번

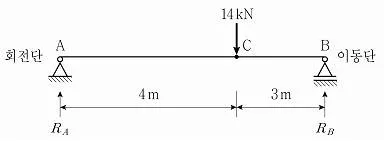

그림과 같은 정정보에 집중하중 14kN이 작용할 때, C점에서 휨모멘트의 크기[kN·m]는? (단, 보의 자중은 무시하며, 보의 전 길이에 걸쳐 재질 및 단면의 성질은 동일하다.)

① 20
② 22
③ 24
④ 26

정답 확인

정답 ③

6번

응력을 작용시킨 상태에서 탄성변형 및 건조수축 변형을 제 외시킨 변형으로 시간이 경과함에 따라 변형이 증가되는 현 상은?

① 레이턴스(Laitance)
② 크리프(Creep)
③ 블리딩(Bleeding)
④ 알칼리골재반응(Alkali aggregate reaction)

정답 확인

정답 ②

7번

건축물 기초구조에 대한 설명으로 옳은 것은?

① 기둥으로부터의 축력을 독립으로 지반 또는 지정에 전달 하도록 하는 기초를 복합기초라고 한다.
② 2개 또는 그 이상의 기둥으로부터의 응력을 하나의 기초 판을 통해 지반 또는 지정에 전달하도록 하는 기초를 독 립기초라고 한다.
③ 상부구조의 광범위한 면적 내의 응력을 단일 기초판으로 연결하여 지반 또는 지정에 전달하도록 하는 기초를 줄기 초라고 한다.
④ 벽 또는 일련의 기둥으로부터의 응력을 띠모양으로 하여 지반 또는 지정에 전달하도록 하는 기초를 연속기초라고 한다.

정답 확인

정답 ④

8번

강구조에 대한 설명으로 옳지 않은 것은?

① 커버플레이트는 단면적, 단면계수, 단면2차모멘트를 증가 시키기 위하여 부재의 플랜지에 용접이나 볼트로 연결된 플레이트이다.
② 가새는 골조에서 기둥과 기둥 간에 대각선상으로 설치한 사재로 수평력에 대한 저항부재이다.
③ 거셋플레이트는 조립기둥, 조립보, 조립스트럿의 두 개의 나란한 요소를 결집하기 위한 판재이다.
④ 스티프너는 하중을 분배하거나, 전단력을 전달하거나, 좌 굴을 방지하기 위해 부재에 부착하는 ㄱ형강이나 판재 같 은 구조요소이다.

정답 확인

정답 ③

9번

다음 용도 중 기본등분포활하중이 가장 작은 곳은?

① 도서관 열람실
② 학교 교실
③ 산책로 용도의 지붕
④ 일반 사무실

정답 확인

정답 ④

10번

목구조에서 맞춤과 이음 접합부 일반사항에 대한 설명으로 옳은 것은?

① 길이를 늘이기 위하여 길이방향으로 접합하는 것을 맞춤 이라고 하고, 경사지거나 직각으로 만나는 부재 사이에 서 양 부재를 가공하여 끼워 맞추는 접합을 이음이라고 한다.
② 맞춤 부위의 보강을 위하여 파스너는 사용할 수 있으나 접착제는 사용할 수 없다.
③ 맞춤 부위의 목재에는 결점이 있어도 사용이 가능하다.
④ 인장을 받는 부재에 덧댐판을 대고 길이이음을 하는 경 우에 덧댐판의 면적은 요구되는 접합면적의 1.5배 이상 이어야 한다.

정답 확인

정답 ④

11번

그림과 같이 연약한 점성토 지반에서 땅파기 외측 흙의 중 량으로 인하여 땅파기 된 저면이 부풀어 오르는 현상은?

① 사운딩 현상
② 융기 현상(히빙)
③ 분사 현상(보일링)
④ 액상화 현상

정답 확인

정답 ②

12번

철근콘크리트 압축부재에 사용되는 띠철근의 수직간격 규정 에 대한 설명으로 옳은 것은?

① 축방향 철근지름의 16배 이하로 배근하여야 한다.
② 띠철근이나 철선지름의 48배 이상으로 배근하여야 한다.
③ 기둥단면의 최소 치수 이상으로 배근하여야 한다.
④ 500mm 이상으로 배근하여야 한다.

정답 확인

정답 ①

15번

구조용 강재의 재료정수로 옳지 않은 것은?

① 탄성계수 200,000MPa
② 전단탄성계수 81,000MPa
③ 푸아송비 0.3
④ 선팽창계수 0.000012/℃

정답 확인

정답 ①

16번

철근콘크리트구조에 대한 설명으로 옳지 않은 것은?

① 구조물(또는 구조 부재)이 붕괴 또는 이와 유사한 파괴 등의 안전성능 요구조건을 더 이상 만족시킬 수 없는 상 태를 극한한계상태라고 한다.
② 하중조합에 따른 계수하중을 저항하는 데 필요한 부재나 단면의 강도를 소요강도라고 한다.
③ 보나 지판이 없이 기둥으로 하중을 전달하는 2방향으로 철근이 배치된 콘크리트 슬래브를 플랫 플레이트 슬래브 라고 한다.
④ 공칭강도에서 최외단 인장철근의 순인장변형률이 인장지 배변형률 한계 미만인 단면을 인장지배단면이라고 한다.

정답 확인

정답 ④

17번

건축구조기준 총칙에서 공칭강도에 대한 설명으로 옳은 것 은?

① 강도설계법 또는 한계상태설계법으로 설계할 때 사용하 중에 하중계수를 곱한 값이다.
② 구조체나 구조부재의 하중에 대한 저항능력으로 적합한 구조역학원리나 현장실험 또는 축소모형의 실험결과로부 터 유도된 공식과 규정된 재료강도 및 부재치수를 사용 하여 계산된 값이다.
③ 구조물이나 구조부재의 변형에 대한 저항능력을 말하며, 발생한 변위 또는 회전에 대한 적용된 힘 또는 모멘트의 비율이다.
④ 고정하중 및 활하중과 같이 건축구조기준에서 규정하는 각종 하중으로서 하중계수를 곱하지 않은 값이다.

정답 확인

정답 ②

18번

철근의 정착에 대한 설명으로 옳지 않은 것은?

① 정착길이는 위험단면에서 철근의 설계기준항복강도를 발 휘하는 데 필요한 최소한의 묻힘길이를 말한다.
② 인장 이형철근의 정착길이는 항상 300mm 이상이어야 한다.
③ 압축 이형철근의 정착길이는 항상 200mm 이상이어야 한다.
④ 단부에 표준갈고리가 있는 인장 이형철근의 정착길이는 항상 4db 이상, 또한 100mm 이상이어야 한다.

정답 확인

정답 ④

19번

강구조 설계에서 적용되는 강도감소계수가 가장 작은 것은?

① 중심축 인장력을 받는 인장재 설계인장강도에서 총단면 항복한계상태의 øt
② 중심축 인장력을 받는 인장재 설계인장강도에서 유효순 단면 파단한계상태의 øt
③ 중심축 압축력을 받는 압축재 설계압축강도의 øc
④ 휨부재 설계휨강도의 øb

정답 확인

정답 ②

20번

막재를 구조내력상 주요한 부분에 사용할 경우, 기준에 적 합하지 않은 것은?

① 막재의 인장강도가 폭 1cm당 320N인 경우
② 막재의 두께가 0.6mm인 경우
③ 막재의 인장크리프에 따른 신장률이 14%인 경우
④ 막재의 파단신율이 37%인 경우 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ④
