컴퓨터응용가공산업기사 2018년 3회 기출문제

2018-09-15 시행 · 77문항

이 회차 문제 풀기 →
1번
선반용 부속품 및 부속장치에 대한 설명이 틀린 것은?
  1. ① 단동척은 편심, 불규칙한 가공물을 고정할 때 사용한다.
  2. ② 방진구는 주축의 회전력을 가공물에 전달하기 위하여 사 용한다.
  3. ③ 면판은 척에 고정할 수 없는 불규칙하거나 대형의 가공물 또는 복잡한 가공물을 고정할 대 사용한다.
  4. ④ 콜릿척은 지름이 작은 가공물이나, 각 봉재를 가공할 때 사용되며 터릿선반이나 자동선반에 주로 사용한다.
정답 확인

정답 ②

2번
안전·보건표지의 색채와 사용예의 연결이 틀린 것은?
  1. ① 노란색 : 비상구 및 피난소
  2. ② 흰색 : 파란색 또는 녹색에 대한 보조색
  3. ③ 빨간색 : 정지신호, 소화설비 및 그 장소
  4. ④ 파란색 : 특정 행위의 지시 및 사실의 고지
정답 확인

정답 ①

3번
수평 보링 머신의 크기를 표시하는 기준이 아닌 것은?
  1. ① 주축의 지름
  2. ② 테이블의 크기
  3. ③ 주축의 이동거리
  4. ④ 테이블의 회전수
정답 확인

정답 ④

4번
센터리스 연삭의 특징으로 틀린 것은?
  1. ① 연삭 여유가 작아도 된다.
  2. ② 가늘고 긴 가공물의 연삭에 부적합하다.
  3. ③ 긴 홈이 있는 가공물의 연삭은 불가능하다.
  4. ④ 연삭숫돌의 폭이 크므로 연삭숫돌 지름의 마멸이 적다.
정답 확인

정답 ②

5번
구성인선(built-up edge)의 발생을 방지하는 대책으로 옳은 것은?
  1. ① 절삭 깊이를 깊게 한다.
  2. ② 바이트의 윗면 경사각을 작게 한다.
  3. ③ 절삭속도를 높이고, 절삭유를 사용한다.
  4. ④ 피가공물과 친화력이 많은 공구 재료를 선택한다.
정답 확인

정답 ③

6번
한계 게이지의 종류에 해당되지 않는 것은?
  1. ① 봉 게이지
  2. ② 스냅 게이지
  3. ③ 틈새 게이지
  4. ④ 플러그 게이지
정답 확인

정답 ③

7번
게이지 블록의 취급 시 주의사항으로 틀린 것은?
  1. ① 먼지가 적고 건조한 실내에서 사용할 것
  2. ② 사용한 뒤에는 세척하여 염수를 발라둘 것
  3. ③ 측정면은 깨끗한 천이나 가죽으로 잘 닦을 것
  4. ④ 목재 테이블이나 천 또는 가죽 위에서 사용할 것
정답 확인

정답 ②

8번
다음 그림과 같은 운동경로를 가질 때 사용되는 G-코드는?
컴퓨터응용가공산업기사 2018년 3회 8번 문제 그림
  1. ① G18 G02
  2. ② G18 G03
  3. ③ G19 G02
  4. ④ G19 G03
정답 확인

정답 ②

9번
밀링머신에서 테이블의 백래시(back lash) 제거장치 설치 위 치는?
  1. ① 변속기어
  2. ② 자동 이송레버
  3. ③ 테이블 이송나사
  4. ④ 테이블 이송핸들
정답 확인

정답 ③

10번
수준기에서 1눈금의 길이를 2mm로 하고, 1눈금이 각도 5 “(초)를 나타내는 기포관의 곡률반경은?
  1. ① 7.26m
  2. ② 8.23m
  3. ③ 72.6m
  4. ④ 82.5m
정답 확인

정답 ④

11번
일반적으로 요구되는 절삭공구의 조건으로 적합하지 않은 것은?
  1. ① 강인성
  2. ② 고마찰성
  3. ③ 고온경도
  4. ④ 내마모성
정답 확인

정답 ②

12번
밀링머신에서 주축의 회전운동을 왕복운동으로 변환시켜 가 공물의 안지름에 키 홈 등을 가공할 때 사용하는 부속장치 는?
  1. ① 분할대
  2. ② 회전 테이블
  3. ③ 슬로팅 장치
  4. ④ 래크 절삭장치
정답 확인

정답 ③

13번
삼침법으로 미터나사의 유효경 측정값이 다음과 같을 때 유 효지름은 약 몇 mm인가?
컴퓨터응용가공산업기사 2018년 3회 13번 문제 그림
  1. ① 18.53
  2. ② 19.46
  3. ③ 24.53
  4. ④ 31.46
정답 확인

정답 ④

14번
브로칭 머신에 사용하는 절삭공구 브로치의 피치 간격을 일 정하게 하지 않는 이유로 옳은 것은?
  1. ① 난삭재 가공
  2. ② 칩 처리용이
  3. ③ 가공시간 단축
  4. ④ 떨림 발생 방지
정답 확인

정답 ④

15번
연삭숫돌의 원통도 불량에 대한 주된 원인과 대책이 옳게 짝지어진 것은?
  1. ① 연삭숫돌의 눈 메움 : 연삭숫돌의 교체
  2. ② 연삭숫돌의 흔들림 : 센터 구멍의 홈 조정
  3. ③ 연삭숫돌의 입도가 거침 : 굵은 입도의 연삭숫돌 사용
  4. ④ 테이블 운동의 정도 불량 : 정도 검사, 수리, 미끄럼 면 의 윤활을 양호하게 할 것
정답 확인

정답 ④

16번
보통 선반의 심압대 대신 여러 개의 공구를 방사상으로 설 치하여 공정 순서대로 공구를 차례로 사용하여 간단한 부품 을 대량생산할 때 사용되는 선반은?
  1. ① 공구선반
  2. ② 모방선반
  3. ③ 차륜선반
  4. ④ 터릿선반
정답 확인

정답 ④

17번
초경합금을 제작할 때 사용되는 결합제는?
  1. ① F
  2. ② CI
  3. ③ Co
  4. ④ CH4
정답 확인

정답 ③

18번
래핑가공 중 치수정밀도가 나쁠 때의 대책으로 적절하지 않 은 것은?
  1. ① 속도를 낮춘다.
  2. ② 랩 정반을 점검한다.
  3. ③ 랩제의 양을 줄인다.
  4. ④ 입도가 더 큰 랩제를 사용한다.
정답 확인

정답 ④

19번
다음 그림에서 Y는 약 몇 mm인가? (단, tan60°=1.7321, tan30°=0.5774, 그림의 치수 단위는 mm이다.)
컴퓨터응용가공산업기사 2018년 3회 19번 문제 그림
  1. ① 20.14
  2. ② 15.07
  3. ③ 29.07
  4. ④ 18.14
정답 확인

정답 ④

20번
다음 중 직립 드릴링 머신에서 경사면이나 뾰족한 부분에 드릴링을 할 경우 적절한 방법은?
  1. ① 드릴의 이송을 빠르게 하여 드릴링 한다.
  2. ② 공작물 아래에 나무판을 대고 드릴링 한다.
  3. ③ 엔드밀, 센터드릴을 이용하여 드릴링 위치에 자리파기를 하고 드릴링 한다.
  4. ④ 드릴의 선단각이 180°이상인 플랫 드릴(flat drill)을 이용 하여 드릴링 한다.
정답 확인

정답 ③

21번
Fe에 C가 고용되어 α–Fe가 될 때 고용체의 형태는?
  1. ① 침입형 고용체
  2. ② 치환형 고용체
  3. ③ 고정형 고용체
  4. ④ 편석 고용체
정답 확인

정답 ①

22번
다음 중 유리 섬유 강화 플라스틱은?
  1. ① CFRP
  2. ② MFRP
  3. ③ GFRP
  4. ④ FRTP
정답 확인

정답 ③

23번
전연성이 좋고 색깔도 아름답기 때문에 장식용 금속잡화, 악기 등에 사용되고, 특히 납(Pb)을 첨가한 것은 금색에 매 우 가까우므로 박(foil)으로 압연하여 금박의 대용으로 사용 되는 것은?
  1. ① 95% Cu-5%Sn 합금
  2. ② 80% Cu-20%Zn 합금
  3. ③ 60%Cu-40%Sn 합금
  4. ④ 50%Cu-50%Zn 합금
정답 확인

정답 ②

24번
비정질 합금의 일반적인 특징이 아닌 것은?
  1. ① 전기저항이 크다.
  2. ② 결정이방성이 없다.
  3. ③ 가공경화를 일으키지 않는다.
  4. ④ 구조적으로 장거리 규칙성이 있다.
정답 확인

정답 ④

25번
니켈에 대한 설명으로 틀린 것은?
  1. ① 면심입방격자이다.
  2. ② 상온에서 강자성체이다.
  3. ③ 냉간가공 및 열간가공이 불가능하다.
  4. ④ 내식성이 좋아 대기 중에서 부식이 잘 일어나지 않는다.
정답 확인

정답 ③

26번
스프링강이 갖추어야 할 특성으로 틀린 것은?
  1. ① 탄성한도가 커야 한다.
  2. ② 충격 및 피로에 대한 저항성이 커야 한다.
  3. ③ 마텐자이트 조직으로 구성되어 있어야 한다.
  4. ④ 사용 중에 영구변형을 일으키지 않아야 한다.
정답 확인

정답 ③

27번
담금질한 강에 A1 변태점 이하의 열을 가하여 인성을 부여 하는 열처리는?
  1. ① 뜨임
  2. ② 질화법
  3. ③ 침탄법
  4. ④ 노멀라이징
정답 확인

정답 ①

28번
일반적인 플라스틱 재료의 성질과 강의 성질을 비교한 것 중 옳지 않은 것은?
  1. ① 강에 비해 가볍다.
  2. ② 강에 비해 성형성이 우수하다.
  3. ③ 강에 비해 인장강도가 매우 크다.
  4. ④ 강에 비해 열에 대한 저항성이 낮다.
정답 확인

정답 ③

29번
탄소강에서 탄소 함량의 증가에 따라 증가하는 것은?
  1. ① 비중
  2. ② 열전도도
  3. ③ 전기저항
  4. ④ 열팽창계수
정답 확인

정답 ③

30번
ㅁ탄소강에 존재하는 원소 중에서 강도를 증가시키고 고온 에서의 소성가공성을 좋게 하며 주조성과 담금질 효과를 향 상시키는 원소는?
  1. ① Cr
  2. ② Mn
  3. ③ P
  4. ④ S
정답 확인

정답 ②

31번
나사 프레스에서 나사는 압축강도가 500N/mm2인 재료로 만들었으며, 여기에 최대 3kN의 압축하중이 작용한다. 안전 계수를 9이상으로 할 때 나사 골지름은 약 몇 mm 이상 이 어야 하는가?
  1. ① 8.3
  2. ② 10.4
  3. ③ 12.8
  4. ④ 14.5
정답 확인

정답 ①

32번
공작기계의 주축 등에 사용하며 주로 비틀림을 받는 축으로 형상과 치수가 정밀하고 변형이 적으며 축의 지름에 비해 길이가 짧은 축을 의미하는 것은?
  1. ① 스핀들
  2. ② 유니버설 조인트
  3. ③ 전동축
  4. ④ 플렉시블 축
정답 확인

정답 ①

33번
밴드 브레이크의 긴장측 장력 7.99kN, 밴드 두께 2mm, 허 용인장응력 78.48MPa 일 때, 밴드의 폭은 약 몇 mm 이상 이어야 하는가? (단, 이음 효율은 100%로 한다.)
  1. ① 43
  2. ② 51
  3. ③ 60
  4. ④ 71
정답 확인

정답 ②

34번
147kN의 인장하중을 받는 강판이 양쪽 덮개판 리벳 이음으 로 연결되어 있다. 리벳의 지름이 13mm라면 리벳의 수는 몇 개 이상을 사용하면 좋은가? (단, 리벳의 허용전단응력은 50Mpa이고, 양쪽 덮개판 이음에 따른 전단면 개수는 1.8로 한다.)
  1. ① 13개
  2. ② 11개
  3. ③ 9개
  4. ④ 7개
정답 확인

정답 ①

35번
평벨트와 비교하여 V벨트 전동장치가 가진 특징으로 옳지 않은 것은?
  1. ① 접촉 면적이 넓으므로 큰 동력을 전달할 수 있다.
  2. ② 미끄럼이 적고 속도비를 크게 할 수 있다.
  3. ③ 운전이 조용하고 충격 흡수 능력이 크다.
  4. ④ 바로걸기와 엇걸기를 모두 적용할 수 있다.
정답 확인

정답 ④

36번
키 홈이나 축의 지름이 급격히 변화하는 부분에서 응력 분 포가 불규칙하고 주위의 평균 응력보다 훨씬 큰 응력이 발 생하는 것을 무엇이라고 하는가?
  1. ① 피로 파괴
  2. ② 응력 집중
  3. ③ 가공 경화
  4. ④ 크리프
정답 확인

정답 ②

37번
원통 롤러 베어링 N206이 500rpm으로 1800N의 베어링 하 중을 받을 때 이 베어링의 수명은 약 몇 시간인가? (단, 이 베어링의 기본 동적격하중은 14500N, 하중계수는 1.5로 한 다.)
  1. ① 8422
  2. ② 9041
  3. ③ 9672
  4. ④ 10422
정답 확인

정답 ②

39번
직사각형 단면의 판을 축방향으로 원추형으로 감아올려 사 용하는 것으로 주로 압축용으로 쓰이는 스프링은?
  1. ① 링 스프링
  2. ② 토션 바
  3. ③ 벌류트 스프링
  4. ④ 접시 스프링
정답 확인

정답 ③

40번
한 변이 50mm인 정사각형 단면의 봉에 3t 질량을 가진 물 체에 의하여 중력방향으로 인장하중이 작용할 때 발생하는 인장응력은 약 몇 N/cm2인가?
  1. ① 117.7
  2. ② 141.4
  3. ③ 1177
  4. ④ 1414
정답 확인

정답 ③

41번
다음 중 곡률(curvature)에 관한 일반적인 설명으로 틀린 것 은?
  1. ① 곡률(curvature)의 역수를 곡률 반경(radius of curvature)이라 한다.
  2. ② 직선의 곡률반경은 무한대이다.
  3. ③ 반지름이 a인 원호의 곡률반경은 a이다.
  4. ④ 평면상에 놓인 곡선에 대한 법선곡률(normal curvature) 은 무한대이다.
정답 확인

정답 ④

42번
솔리드모델링에서 CSG(Constructive Solid Geometry)표현 방식에 대한 설명으로 옳은 것은?
  1. ① 데이터 구조가 복잡하다.
  2. ② 데이터 관리가 곤란하다.
  3. ③ 데이터 수정이 곤란하다.
  4. ④ 체적 및 면적 계산에 처리시간이 오래 걸린다.
정답 확인

정답 ④

43번
CAD 시스템에서 자유곡면을 정의할 때 분할된 단위 곡면 구간 영역은?
  1. ① patch
  2. ② curve
  3. ③ element
  4. ④ primitive
정답 확인

정답 ①

44번
다음 중 Bezier 곡선의 일반적인 특성으로 옳지 않은 것은?
  1. ① Bernstein 다향식을 블렌딩 함수로 사용한다.
  2. ② 생성되는 곡선은 시작점과 끝점을 반드시 지난다.
  3. ③ 블록 껍질(convex hull)내부에서만 곡선이 정의되는 성질 을 갖는다.
  4. ④ 곡선의 양끝 점과 그 점에서의 접선벡터만을 이용하여 곡선을 정의한다.
정답 확인

정답 ④

45번
서로 다른 CAD/CAM 시스템 사이에서 데이터를 상호 교환 하기 위한 데이터 포맷방식이 아닌 것은?
  1. ① IGES
  2. ② DWG
  3. ③ STEP
  4. ④ DXF
정답 확인

정답 ②

46번
CAD 시스템으로 모델링한 물체를 화면에 나타낼 때 실제 볼 수 없는 선과 면만을 나타내어 보는 시점에서의 모호성 을 없애는 기법은?
  1. ① 렌더링
  2. ② 뷰포트
  3. ③ 솔리드 모델
  4. ④ 은선과 은면 제거
정답 확인

정답 ④

47번
2차원 상에서 구성되는 원추 곡선을 다음과 같은 일반식으 로 표현할 때, b=0, a=c인 경우는 다음 원추 곡선 중 어느 것을 나타내는가?
컴퓨터응용가공산업기사 2018년 3회 47번 문제 그림
  1. ① 원
  2. ② 타원
  3. ③ 쌍곡선
  4. ④ 포물선
정답 확인

정답 ①

48번
원통 좌표계에서 표시된 점의 위치가 (r, θ, z)이다. 이 위치 를 직교 좌표계로 표현한 것은?
  1. ① x=rㆍcosθ, y=rㆍsinθ, z
  2. ② x=rㆍsinθ, y=rㆍcosθ, z
  3. ③ x=rㆍcosθ, y=rㆍsecθ, z
  4. ④ x=rㆍtanθ, y=rㆍcotθ, z
정답 확인

정답 ①

49번
3D 솔리드모델링 시스템에서 특징형상 기반 모델링 적용 시 대부분의 시스템에서 지원되는 전형적인 특징형상으로 볼 수 없는 것은?
  1. ① 널링(Knurling)
  2. ② 포켓(Pocket)
  3. ③ 필렛(Fillet)
  4. ④ 모따기(Chamfer)
정답 확인

정답 ①

50번
CAD/CAM의 도입 효과와 가장 거리가 먼 것은?
  1. ① 설계 생산성 향상 및 설계 변경 용이
  2. ② 회계, 고객관리 업무의 통합적 수행
  3. ③ 도면 품질 향상
  4. ④ 제품 개발 기간 단축
정답 확인

정답 ②

51번
CNC 가공의 곡면상에서 옵셋된 공구의 위치를 의미하는 것 은?
  1. ① CC 포인트
  2. ② CL 데이터
  3. ③ CM 포인트
  4. ④ 공구 경로 검증
정답 확인

정답 ②

52번
공작기계의 좌표계에 대한 EIA(Electronic Industries Association)표준에 대한 설명으로 옳지 않은 것은?
  1. ① x, y, z는 주된 미끄럼 운동에 대한 축을 나타낸다.
  2. ② u, v, w는 부수적인 미끄럼 운동에 대한 축을 나타낸다.
  3. ③ a, b, c는 x, y, z 방향 축에 대한 회전운동을 나타낸다.
  4. ④ l, m, n은 u, v, w 방향 축에 대한 회전운동을 나타낸다.
정답 확인

정답 ④

53번
레스터 그래픽 장치에서 한 화소당 빨강, 초록, 파랑 각각의 색에 8bit plane씩 사용하여 총 24bit plane을 사용할 경우, 한 화면에서 동시에 사용할 수 있는 전체 색의 개수는?
  1. ① 24
  2. ② 28
  3. ③ 216
  4. ④ 224
정답 확인

정답 ④

54번
CAD 시스템에서 3차원 모델링 방법 중 와이어 프레임 모델 링 방식의 특징이 아닌 것은?
  1. ① 은선 제거가 가능하다.
  2. ② 데이터의 구성이 간단하다.
  3. ③ 모델 작성을 쉽게 할 수 있다.
  4. ④ 처리속도가 빠르고 메모리 용량이 적게 소요된다.
정답 확인

정답 ①

55번
NC 기계를 이용한 금형 가공에 있어서 초기단계에 많은 절 삭영역을 빠른 시간 내에 가공하는 공정단계는?
  1. ① 잔삭
  2. ② 황삭
  3. ③ 정삭
  4. ④ 중삭
정답 확인

정답 ②

56번
다음 중에서 분말형태의 재료에 레이저를 조사하여 소결하 여 적층하는 RP(Rapid Prototyping) 공정은?
  1. ① SLA(Stereo Lithographic Apparatus)
  2. ② LOM(Laminated-Object Manufacturing)
  3. ③ SL S(Selective Laser Sintering)
  4. ④ FDM(Fused Deposition Modeling)
정답 확인

정답 ③

57번
2차원 평면상에서 물체를 θ만큼 반시계방향으로 회전변환하 려고 한다. 이 경우 다음 2차원 변환행렬의 요소 중 c의 값 은?
컴퓨터응용가공산업기사 2018년 3회 57번 문제 그림
  1. ① cosθ
  2. ② sinθ
  3. ③ -sinθ
  4. ④ -cosθ
정답 확인

정답 ③

58번
솔리드 모델링의 오일러 작업에 관한 설명 중 틀린 것은?
  1. ① 오일러 관계식을 만족한다.
  2. ② 오일러 작업 후에는 항상 합당한 형상으로의 변화를 보 장한다.
  3. ③ 토폴로지 요소들은 서로 독립적으로 만들고 없앨 수 있 다.
  4. ④ 토폴로지 요소에는 꼭지점, 모서리, 면, 루프, 셀이 있다.
정답 확인

정답 ③

59번
NC 시스템을 동작제어 측면에서 보면 3가지로 구분할 수 있다. 여기에 포함되지 않는 것은?
  1. ① 2차원 윤곽 제어(2D contouring)
  2. ② 3차원 곡면 제어(3D sculpturing)
  3. ③ 4차원 볼륨 제어(4D volume control)
  4. ④ 2차원 위치 제어(point-to-point control)
정답 확인

정답 ③

60번
CAD 시스템의 형상모데링에서 B-Spline 방정식으로는 완벽 하게 표현이 불가능하였지만 NURBS에서는 완벽한 표현이 가능한 것은?
  1. ① 원
  2. ② 직선
  3. ③ 삼각형
  4. ④ 사각형
정답 확인

정답 ①

61번
다음 중 헐거운 끼워맞춤에 해당하는 것은?
  1. ① H7/k6
  2. ② H7/m6
  3. ③ H7/n6
  4. ④ H7/g6
정답 확인

정답 ④

62번

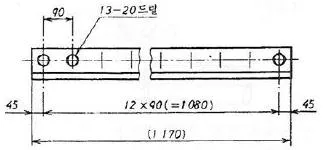

다음 그림에서 차수 “90”이 의미하는 것은?
컴퓨터응용가공산업기사 2018년 3회 62번 문제 그림
  1. ① 구멍의 전체 수량
  2. ② 구멍의 피치
  3. ③ 구멍의 지름
  4. ④ 구멍의 등급
정답 확인

정답 ②

63번
핸들이나 바퀴 등의 암 및 리브, 훅, 축, 구조물의 부재 등 에 대해 절단한 곳의 전, 후를 끊어서 그 사이에 회전도시 단면도를 그릴 때 단면 외형을 나타내는 선은 어떤 선으로 나타내야 하는가?
  1. ① 굵은 실선
  2. ② 가는 실선
  3. ③ 굵은 1점 쇄선
  4. ④ 가는 2점 쇄선
정답 확인

정답 ①

64번

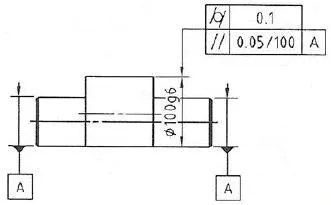

다음 기하공차 기호에 대한 설명으로 틀린 것은?
컴퓨터응용가공산업기사 2018년 3회 64번 문제 그림
  1. ① 기하공차 값 0.1mm는 원통도 기하공차가 적용된다.
  2. ② 평행도 기하공차 데이터 A는 양쪽 작은 원통 부위의 공 통되는 축 직선을 말한다.
  3. ③ 지정길이 100mm에 대한 평행도 공차 값은 0.05mm 이 다.
  4. ④ 적용하는 형상은 2개의 기하공차 중 한 개만 만족하면 된다.
정답 확인

정답 ④

65번
그림과 같이 나사 표시가 있을 때, 옳은 설명은?
  1. ① 불나사 호칭 지름 10인치
  2. ② 둥근나사 호칭 지름 10mm
  3. ③ 미터 사다리꼴 나사 호칭 지름 10mm
  4. ④ 관용 데이퍼 수나사 호칭 지름 10mm
정답 확인

정답 ③

67번
배관의 간략 도시에 있어서 다음 중 가는 파선으로 나타내 는 항목이 아닌 것은?
  1. ① 바닥
  2. ② 벽
  3. ③ 도급 계약의 경계
  4. ④ 구멍(뚫린 구멍)
정답 확인

정답 ③

68번
가공 방법의 약호에 대한 설명 중 옳지 않은 것은?
  1. ① FB : 브러싱
  2. ② GH : 호닝가공
  3. ③ BR : 래핑
  4. ④ DC : 다이캐스팅
정답 확인

정답 ③

69번
축을 가공하기 위한 센터구멍의 도시 방법 중 그림과 같은 도시 기호의 의미는?
컴퓨터응용가공산업기사 2018년 3회 69번 문제 그림
  1. ① 센터구멍이 반드시 필요하며 센터구멍의 호칭지름은 2.5mm, 카운터 싱크 구멍지름은 8mm이다.
  2. ② 센터구멍은 남아 있어도 좋으며, 센터구멍이 있을 경우 센터 구멍의 호칭지름은 2.5mm, 카운터 싱크 구멍지름 은 8mm이다.
  3. ③ 센터구멍이 반드시 필요하며 카운터 싱크 구멍지름은 2.5mm, 센터구멍의 호칭지름은 8mm이다.
  4. ④ 센터구멍은 남아 있어도 좋으며, 센터구멍이 있을 경우 카운터 싱크 구멍지름은 2.5mm, 센터구멍의 호칭지름은 8mm이다.
정답 확인

정답 ②

71번
CNC선반에서 G98 기능과 관련된 단위는?
  1. ① mm/min
  2. ② mm/rev
  3. ③ deg/min
  4. ④ rpm
정답 확인

정답 ①

72번
다음 중 공구의 크레이터 마모와 관련이 있는 부분은?
  1. ① 생크
  2. ② 인선
  3. ③ 경사면
  4. ④ 여유면
정답 확인

정답 ③

73번
CNC선반에서 직경이 ø50mm 부위를 –Z방향으로 절삭하려 고 한다. 이때 적합한 주축 회전수 지령은? (단, 재료의 절 삭속도 V=120m/min, 이송속도 F=0.2mm/rev이다.)
  1. ① G96 S764;
  2. ② G96 S1200;
  3. ③ G97 S764;
  4. ④ G97 S1200;
정답 확인

정답 ③

74번
머시닝센터 가공 프로그램에 사용되는 준비기능 가운데 카 운터 보링 기능에 해당하는 G코드는?
  1. ① G81
  2. ② G82
  3. ③ G83
  4. ④ G84
정답 확인

정답 ②

75번
CNC 방전전극용 재료의 구비조건으로 틀린 것은?
  1. ① 전기 저항값이 낮고 전기 전도도가 클 것
  2. ② 융점이 낮아 방전 시 소모가 적을 것
  3. ③ 방전 가공성이 우수할 것
  4. ④ 성형이 용이할 것
정답 확인

정답 ②

76번
서보모터에서 위치 및 속도를 검출하여 피드백(feed back) 하지 않는 제어방식은?
  1. ① 개방회로 방식
  2. ② 폐쇄회로 방식
  3. ③ 반폐쇄회로 방식
  4. ④ 복합회로 서보방식
정답 확인

정답 ①

77번
다음 중 기계안전에 대한 설명으로 옳지 않은 것은?
  1. ① 바이트의 자루는 가능한 굵은 것을 사용한다.
  2. ② CNC선반 공작물은 무게중심을 맞춰야 안전하다.
  3. ③ 절삭 중이나 회전 중에는 공작물을 측정하지 않는다.
  4. ④ 드릴은 Chip의 배출이 어려우므로, 가능한 절삭속도를 빠르게 해야 한다.
정답 확인

정답 ④

78번
CNC준비기능 중 급속 이송(rapid override)과 관련이 없는 것은?
  1. ① G00
  2. ② G01
  3. ③ G28
  4. ④ G30
정답 확인

정답 ②

79번
날당 이송량이 0.05mm/tooth인 2날 엔드밀의 이송속도는 몇 mm/min인가? (단, 회전수 800rpm, 절삭속도 34m/min 이다.)
  1. ① 34
  2. ② 40
  3. ③ 68
  4. ④ 80
정답 확인

정답 ④

80번
다음 CNC기계에 사용되는 좌표계로 가장 거리가 먼 것은?
  1. ① 구역 좌표계
  2. ② 기계 좌표계
  3. ③ 보정 좌표계
  4. ④ 공작물 좌표계 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2018년 2회 다음 회차2019년 1회

컴퓨터응용가공산업기사의 다른 회차

2020년 1회
2020-08-22 · 72문항
2019년 3회
2019-09-21 · 74문항
2019년 2회
2019-04-27 · 78문항
2019년 1회
2019-03-03 · 77문항
2018년 3회
2018-09-15 · 77문항
2018년 2회
2018-04-28 · 73문항
2018년 1회
2018-03-04 · 75문항
2017년 3회
2017-09-23 · 75문항
2017년 2회
2017-05-07 · 74문항
2017년 1회
2017-03-05 · 74문항
2016년 3회
2016-10-01 · 77문항
2016년 2회
2016-05-08 · 77문항
2016년 1회
2016-03-06 · 79문항
2015년 3회
2015-09-19 · 76문항
2015년 2회
2015-05-31 · 75문항
2015년 1회
2015-03-08 · 78문항
2014년 2회
2014-09-20 · 78문항
2014년 1회
2014-05-25 · 79문항
