철도신호산업기사 2019년 1회 기출문제

2019-08-04 시행 · 72문항

이 회차 문제 풀기 →
1번
전압이득이 50인 저주파 증폭기의 외율이 5%일 경우 이를 1%로 개선하기 위한 부귀환율 β는?
  1. ① 0.84
  2. ② 0.42
  3. ③ 0.12
  4. ④ 0.08
정답 확인

정답 ④

2번
다음의 다이오드회로가 정논리일 때 가지는 논리기능은?
철도신호산업기사 2019년 1회 2번 문제 그림
  1. ① AND 게이트
  2. ② OR 게이트
  3. ③ NOT 게이트
  4. ④ NAND 게이트
정답 확인

정답 ①

3번
트랜지스터의 스위칭 동작에서 turn-off 시간은?
  1. ① 지연시간(td)
  2. ② 지연시간(td)+상승시간(tr)
  3. ③ 축적시간(ts)
  4. ④ 축적시간(ts)+하강시간(tf)
정답 확인

정답 ④

4번
FET에서 핀치 오프(pinch off) 전압이란?
  1. ① FET에서 에벌런치 전압
  2. ② 채널 폭이 막힌 때의 게이트의 역방향 전압
  3. ③ D-S 사이의 최대 전압
  4. ④ 채널 폭이 최대로 되는 게이트의 역방향 전압
정답 확인

정답 ②

5번
PLL(Phase Locked Loop)의 구성요소가 아닌 것은?
  1. ① 슈미트 트리거
  2. ② 증폭기
  3. ③ 위상검출기
  4. ④ 저역필터
정답 확인

정답 ①

6번
이미터 플로어 증폭기의 일반적인 특징으로 틀린 것은?
  1. ① 전류이득이 크다.
  2. ② 입력 임피던스가 높다.
  3. ③ 출력 임피던스가 높다.
  4. ④ 전압이득은 1보다 작다.
정답 확인

정답 ③

7번
010100011011(2)을 16진수로 변환하면?
  1. ① 313(16)
  2. ② 41C(16)
  3. ③ 51B(16)
  4. ④ 81C(16)
정답 확인

정답 ③

8번
AM 변조시 변조도가 40%인 진폭변조 송신기에서 반송파의 평균 전력이 400mW일 때 피변조파의 평균전력은 몇 mW인 가?
  1. ① 382
  2. ② 408
  3. ③ 432
  4. ④ 540
정답 확인

정답 ③

9번
다음과 같은 연산 증폭회로의 역할은?
  1. ① 감산기
  2. ② 부호변환기
  3. ③ 단위이득 플로어
  4. ④ 전압 전류 변환기
정답 확인

정답 ②

10번
SR 플립플롭에서 부정상태를 제거하기 위하여 NOT 게이트 를 추가하여 만든 플립플롭으로 옳은 것은?
  1. ① JS 플립플롭
  2. ② D 플립플롭
  3. ③ JK 플립플롭
  4. ④ T 플립플롭
정답 확인

정답 ②

11번
연산증폭기에서 차동 신호에 대한 전압이득이 10000이고 공통모드 신호에 대한 전압이득이 0.5일 때 증폭기의 CMRR은 약 몇 dB인가?
  1. ① 86
  2. ② 80
  3. ③ 72
  4. ④ 60
정답 확인

정답 ①

12번
다음 검파기 중 SSB 검파에 가장 적합한 것은?
  1. ① 링 검파기
  2. ② 다이오드 검파기
  3. ③ 퀘드래처 검파기
  4. ④ 비 검파기
정답 확인

정답 ①

13번
변조도(ma)가 80%인 AM 피변조파 신호를 제곱 검파 했을 때 왜율은?
  1. ① 8%
  2. ② 10%
  3. ③ 20%
  4. ④ 32%
정답 확인

정답 ③

14번
듀티 사이클이 0.1이고 펄스폭이 0.4μs 인 펄스의 주기는?
  1. ① 4μs
  2. ② 5μs
  3. ③ 6μs
  4. ④ 7μs
정답 확인

정답 ①

16번
회로 내의 분포용량, 표유 인덕턴스 또는 회로 정수의 불평 형에 의해서 다른 주파수의 발진이 생기는 현상은?
  1. ① 고유 진동 발진
  2. ② 이완 발진
  3. ③ 다이나트론 발진
  4. ④ 기생 발진
정답 확인

정답 ④

17번
주어진 전압 파형을 그대로 유지하면서 기준레벨에서 위아 래로 전압레벨을 올려 주거나 내려 주는 회로는?
  1. ① 클램퍼(clamper) 회로
  2. ② 클리퍼(clipper) 회로
  3. ③ 리미터(limiter) 회로
  4. ④ 슬라이서(slicer) 회로
정답 확인

정답 ①

18번
5비트 리플 카운터(ripple counter)의 입력에 4MHz의 구형 파를 인가할 때 최종단 플립플롭의 주파수는?
  1. ① 125 kHz
  2. ② 250 kHz
  3. ③ 500 kHz
  4. ④ 800 kHz
정답 확인

정답 ①

19번
반도체에서 전기장을 가하지 않아도 캐리어의 밀도 차이에 의해서 흐르는 전류는?
  1. ① 포화전류
  2. ② 확산전류
  3. ③ 전도전류
  4. ④ 드리프트전류
정답 확인

정답 ②

20번
전력 증폭기의 직류 입력이 60V, 100mA이고, 효율이 90% 이라면 부하에서의 출력 전력은?
  1. ① 1.8W
  2. ② 3.6W
  3. ③ 5.4W
  4. ④ 7.2W
정답 확인

정답 ③

21번
단상 반파정류회로의 정류 효율(%)은?
  1. ① 30.6
  2. ② 40.6
  3. ③ 61.2
  4. ④ 81.2
정답 확인

정답 ②

22번
유극 3위 계전기에 대한 설명으로 옳은 것은?
  1. ① 전원이 차단되면 구성되는 접점은 없다.
  2. ② 무여자일 때에는 반위 접점만 구성된다.
  3. ③ 여자일 때에는 정위 접점만 구성된다.
  4. ④ 흡인되었을 때 구성되는 접점을 반위접점이라 한다.
정답 확인

정답 ①

23번
4극 증권, 도체수 220개, 1극당의 자속 0.02 Wb의 직류전 동기가 있다. 부하 전류가 80A 일 때 토크(N·m)는 약 얼마 인가?
  1. ① 56.02
  2. ② 65.04
  3. ③ 74.04
  4. ④ 82.02
정답 확인

정답 ①

24번
일반적으로 3상 변압기의 병렬 운전이 불가능한 결선은?
  1. ① △-Y 와 Y-△
  2. ② △-Y 와 △-Y
  3. ③ Y-△ 와 Y-△
  4. ④ △-Y 와 Y-Y
정답 확인

정답 ④

25번
출력 150kW, 4극 60Hz인 3상 유도전동기를 전부하운전할 때의 슬립이 4%이다. 전부하시의 토크(N·m)는 약 얼마인 가?
  1. ① 84.64
  2. ② 94.64
  3. ③ 104.81
  4. ④ 114.81
정답 확인

정답 ①

26번
NS형 전기 선로전환기가 정위에서 반위로 동작 후 제어전 원이 차단되었다. 이 때 제어계전기의 동작 설명으로 옳은 것은? (단, 다른 모든 기능은 정상)
  1. ① 동작을 멈춘다.
  2. ② 정위로 된다.
  3. ③ 반위로 유지된다.
  4. ④ 기동이 안 된다.
정답 확인

정답 ③

27번
3상 유도전동기가 주파수 50Hz, 회전수 500rpm으로 운전 하고 있다. 이 전동기의 극수는?
  1. ① 10극
  2. ② 12극
  3. ③ 14극
  4. ④ 16극
정답 확인

정답 ②

28번
농형 유도전동기의 기동법으로 틀린 것은?
  1. ① 기동보상기법
  2. ② Y-△ 기동법
  3. ③ 2차저항법
  4. ④ 전전압기동
정답 확인

정답 ③

29번
권수비가 30인 변압기의 1차에 6300V를 가했을 경우 2차전 압(V)은? (단, 변압기의 저항, 누설리액턴스, 여자전류, 철손 등은 무시한다.)
  1. ① 105
  2. ② 210
  3. ③ 230
  4. ④ 420
정답 확인

정답 ②

30번
종속신호기의 종류에 속하지 않는 것은?
  1. ① 출발신호기
  2. ② 원방신호기
  3. ③ 중계신호기
  4. ④ 통과신호기
정답 확인

정답 ①

31번
직류를 교류로 변환하는 기기는?
  1. ① 인버터
  2. ② 사이클로 컨버터
  3. ③ 초퍼
  4. ④ 회전 변류기
정답 확인

정답 ①

32번
직류전동기에서 사용하는 속도제어 방법이 아닌 것은?
  1. ① 저항제어법
  2. ② 계자제어법
  3. ③ 전압제어법
  4. ④ 2차여자법
정답 확인

정답 ④

33번
2420형 건널목제어자의 회로구성 방식은?
  1. ① 개전로식
  2. ② 폐전로식
  3. ③ 궤도회로식
  4. ④ 개폐전로식
정답 확인

정답 ②

34번
건널목전동차단기에서 건널목을 차단했을 때 차단봉의 높이 는? (단, 차단봉은 일반형이고 도로면에서 차단봉 중심까지 의 높이를 구한다.)
  1. ① 600 ± 100mm
  2. ② 700 ± 100mm
  3. ③ 800 ± 100mm
  4. ④ 900 ± 100mm
정답 확인

정답 ③

35번
건널목 보안장치의 제어 방법 중 궤도회로를 이용하는 연속 제어법의 특징으로 틀린 것은?
  1. ① 열차 점유에 따라 궤도계전기가 무여자하는 특성을 이용 한다.
  2. ② 단선 구간 제어에 궤도연동계전기 또는 궤도계전기를 사 용한다.
  3. ③ 비자동, 비전철 구간에 주로 사용된다.
  4. ④ 고주파를 사용 근거리에서 감쇄되는 특성을 이용한다.
정답 확인

정답 ④

36번
정전 시 무정전전원장치(UPS)의 출력 전압 변동 범위는 정 격 전압의 몇 % 이내로 유지되어야 하는가?
  1. ① 10%
  2. ② 20%
  3. ③ 30%
  4. ④ 40%
정답 확인

정답 ①

37번
어떤 주상 변압기가 과부하의 4/5부하일 때, 최대 효율이 된다고 한다. 최대 효율에서의 철손과 동손의 비(Pi/Pc)는 약 얼마인가?
  1. ① 1.25
  2. ② 1.56
  3. ③ 1.64
  4. ④ 1.75
정답 확인

정답 ②

38번
변압기의 내부고장 보호용으로 사용되는 계전기는?
  1. ① 역상 계전기
  2. ② 과전류 계전기
  3. ③ 비율차동 계전기
  4. ④ 과전압 계전기
정답 확인

정답 ③

39번
전기선로전환기별 동작시분으로 옳은 것은?
  1. ① 차상선로전환기 : 2초 이하
  2. ② MJ81형 : 6초 이하
  3. ③ 침목형 : 6초 이하
  4. ④ NS형(마찰클러치형) : 8초 이하
정답 확인

정답 ①

40번
건널목 제어유니트 중 복선 제어자용으로 사용되는 제어유 니트는?
  1. ① DC형 제어유니트
  2. ② STB형 제어유니트
  3. ③ DTB형 제어유니트
  4. ④ SC형 제어유니트
정답 확인

정답 ①

42번
속도 72km/h로 운행 중인 열차를 정차시키고자 한다. 공주 시간이 5초일 때 공주거리(m)는?
  1. ① 25
  2. ② 100
  3. ③ 360
  4. ④ 400
정답 확인

정답 ②

43번
출발신호기의 경우 통과신호 취급을 할 수 없거나 장내신호 기 진입속도를 제한하는 경우에 확인 거리는 몇 m 이상으 로 해야 하는가?
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ②

44번
건널목 보안장치에서 일반형 전동차단기의 제어전압은 정격 값의 몇 %로 하는가?
  1. ① 20∼50%
  2. ② 60∼80%
  3. ③ 90∼120%
  4. ④ 150∼190%
정답 확인

정답 ③

45번
연동도표의 부호 중 쇄정에 대한 설명으로 틀린 것은?
  1. ① ○를 붙인 것은 반위 쇄정되어지는 것을 표시
  2. ② [ ]를 붙인 것은 철사쇄정임을 표시
  3. ③ { }를 붙인 것은 취급버튼이 전기적인 연쇄에 의한 것을 표시
  4. ④ ◎은 전기 또는 전자연동장치에 있어서 일괄제어되는 것 을 표시
정답 확인

정답 ②

46번
복선구간에 사용되는 상용폐색방식이 아닌 것은?
  1. ① 자동폐색식
  2. ② 차내신호폐색식
  3. ③ 연동폐색식
  4. ④ 통표폐색식
정답 확인

정답 ④

47번
연동장치의 쇄정방법 중 “갑”과 “을”의 취급버튼 상호간에 쇄정하는 “갑”의 취급버튼을 정위로 복귀하여도 “을”의 취 급버튼은 일정 시간이 경과할 때까지 해정되지 않도록 하는 쇄정은?
  1. ① 진로구분쇄정
  2. ② 보류쇄정
  3. ③ 시간쇄정
  4. ④ 폐로쇄정
정답 확인

정답 ③

48번
고전압 임펄스 궤도회로의 주요 구성이 아닌 것은?
  1. ① 임피더스본드
  2. ② 전압안정기
  3. ③ 커플링 유니트
  4. ④ 송·수신기
정답 확인

정답 ③

50번
신호기의 정위에 대한 설명으로 옳은 것은?
  1. ① 장내신호기 : 진행
  2. ② 엄호신호기 : 진행
  3. ③ 원방신호기 : 정지
  4. ④ 유도신호기 : 소등
정답 확인

정답 ④

51번
선로전환기 정위 결정법에 대한 설명으로 틀린 것은?
  1. ① 본선과 본선 또는 측선과 측선의 경우 주요한 방향
  2. ② 탈선 선로전환기는 탈선시키는 방향
  3. ③ 본선 또는 측선과 안전측선이 경우 안전측선 방향
  4. ④ 본선과 측선의 경우는 측선방향
정답 확인

정답 ④

52번
3현시 ATS 장치의 성능 중 지상장치의 성능에 대한 설명으 로 옳은 것은?
  1. ① 공진주파수 : 102MHz
  2. ② Q(선택도) : 126±15
  3. ③ 제어케이블 : 6m
  4. ④ 지상자 제어계전기 : DC 10V, 0.12A, 접점수 N2
정답 확인

정답 ④

53번
고속철도안전설비 중 차축온도 검지장치에 대한 설명으로 틀린 것은?❶❷❸❹
  1. ① 약 30km 간격으로 상·하행선에 설치한다.
  2. ② 유지보수가 용이한 개소에 설치한다.
  3. ③ 중간기계실로부터 2km 이내에 설치한다.
  4. ④ 상시제동구간은 설치 간격을 좁힌다.
정답 확인

정답 ④

54번
엄호신호기에서 접근쇄정의 해정시분은?
  1. ① 40초±10%
  2. ② 50초±10%
  3. ③ 60초±10%
  4. ④ 90초±10%
정답 확인

정답 ④

55번
고속철도 UM71궤도회로 구성 기기 중 전류를 감쇄시키기 위하여 사용하며 송신기와 수신기 케이블의 길이가 동일하 게 구성하도록 하는 것은?
  1. ① 방향계전기
  2. ② 거리조정기
  3. ③ 동조유니트
  4. ④ 정합변성기
정답 확인

정답 ②

56번
궤도회로 사구간에 대한 설명으로 옳은 것은?
  1. ① 역구간 분기부 사구간의 길이는 10m로 한다.
  2. ② 사구간이 1200mm 인 경우에는 궤도회로를 10m 이상 이격시킨다.
  3. ③ 사구간의 길이는 7m 이하로 한다.
  4. ④ 사구간이 7m인 경우에는 궤도회로를 5m 이상 이격시킨 다.
정답 확인

정답 ③

57번
다음 그림과 같은 방법으로 구성한 궤도회로는?
철도신호산업기사 2019년 1회 57번 문제 그림
  1. ① AF 궤도회로
  2. ② 개전로식 궤도회로
  3. ③ 3위식 궤도회로
  4. ④ 폐전로식 궤도회로
정답 확인

정답 ②

58번
열차자동감시장치(ATS)가 수행하는 기능으로 틀린 것은?
  1. ① 실시간 열차성능감시
  2. ② 경보 및 오동작 기록
  3. ③ 스케줄 구성
  4. ④ 승강장 혼잡도 분산제어
정답 확인

정답 ④

59번
철도건널목 설치 시 적용하는 철도교통량 환산율로 옳은 것 은? (단, 철도차량 종류는 열차이다.)
  1. ① 0.2
  2. ② 0.6
  3. ③ 0.8
  4. ④ 1.0
정답 확인

정답 ④

60번
열차종합제어장치(TTC)의 기능이 아닌 것은?
  1. ① 열차의 진로를 제어한다.
  2. ② 열차의 다이어그램을 변경한다.
  3. ③ 입환스케줄을 자동으로 제어한다.
  4. ④ 운행 열차를 추적하여 표시 및 모니터한다.
정답 확인

정답 ③

61번
평형 3상 부하의 결선을 Y에서 △로 하면 소비전력은 몇 배 가 되는가?
철도신호산업기사 2019년 1회 61번 문제 그림
  1. ① 1.5
  2. ② 1.73
  3. ③ 3
  4. ④ 3.46
정답 확인

정답 ③

62번
정현파 교류 를 복소수의 극좌표 형식인 페이저(phasor)로 나타나면?
  1. ① 10√2 ∠ π/3
  2. ② 10√2 ∠ -π/3
  3. ③ 10 ∠ π/3
  4. ④ 10 ∠ -π/3
정답 확인

정답 ③

63번
저항 1Ω과 인덕턴스 1H를 직렬로 연결한 후 60Hz, 100V의 전압을 인가할 때 흐르는 전류의 위상은 전압의 위상보다 어떻게 되는가?
  1. ① 뒤지지만 90° 이하이다.
  2. ② 90° 늦다
  3. ③ 앞서지만 90° 이하이다.
  4. ④ 90° 빠르다.
정답 확인

정답 ①

64번
단자 a와 b사이에 전압 30V를 가했을 때 전류 I가 3A 흘렀 다고 한다. 저항 r(Ω)은?
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 20
정답 확인

정답 ③

69번
그림과 같은 RC 직렬회로에 t=0에서 스위치 S를 닫아 직류 전압 100V를 회로의 양단에 인가하면 시간 t에서의 충전전 하는? (단, R=10Ω, C=0.1F 이다.)
  1. ① 10(1-e-t)
  2. ② -10(1-et)
  3. ③ 10e-t
  4. ④ -10et
정답 확인

정답 ①

70번
Y 결선된 대칭 3상 회로에서 전원 한 상의 전압이 Va=220√ 2sinwt(V)일 때 선간전압의 실효값 크기는 약 몇 V인가?
  1. ① 220
  2. ② 310
  3. ③ 380
  4. ④ 540
정답 확인

정답 ③

71번

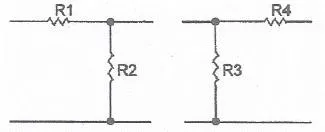

다음 두 회로의 4단자 정수 A, B, C, D 가 동일한 조건은?
철도신호산업기사 2019년 1회 71번 문제 그림
  1. ① R1=R2, R3=R4
  2. ② R1=R3, R2=R4
  3. ③ R1=R4, R2=R3=0
  4. ④ R2=R3, R1=R4=0
정답 확인

정답 ④

73번
평형 3상 저항 부하가 3상 4선식 회로에 접속되어 있을 때 단상 전력계를 그림과 같이 접속하였더니 그 지시 값이 W(W)이었다. 이 부하의 3상 전력(W)은?
철도신호산업기사 2019년 1회 73번 문제 그림
  1. ① √2W
  2. ② 2W
  3. ③ √3W
  4. ④ 3W
정답 확인

정답 ②

74번
a+a2의 값은? (단, a=ej2π/3=1∠120°이다.)
  1. ① 0
  2. ② -1
  3. ③ a3
  4. ④ 1
정답 확인

정답 ②

75번
어떤 정현파 교류전압의 실효값이 314V일 때 평균값은 약 몇 V인가?
  1. ① 142
  2. ② 283
  3. ③ 365
  4. ④ 382
정답 확인

정답 ②

76번
코일의 권수 N=1000회이고, 코일의 저항 R=10Ω 이다. 전 류 I=10A를 흘릴 때 코일의 권수 1회에 대한 자속이 ø=3×10-2Wb이라면 이 회로의 시정수(s)는?
  1. ① 0.3
  2. ② 0.4
  3. ③ 3.0
  4. ④ 4.0
정답 확인

정답 ①

77번
다음과 같은 4단자 회로에서 영상 임피던스(Ω)는?
철도신호산업기사 2019년 1회 77번 문제 그림
  1. ① 200
  2. ② 300
  3. ③ 450
  4. ④ 600
정답 확인

정답 ④

78번
전달함수 출력(응답)식 C(s)=G(s)R(s)에서 입력함수 R(s)를 단위 임펄스 δ(t)로 인가할 때 이 계의 출력은?
  1. ① C(s)=G(s)δ(s)
  2. ② C(s)=G(s)/δ(s)
  3. ③ C(s)=G(s)/s
  4. ④ C(s)=G(s)
정답 확인

정답 ④

79번
전압이 v=10sin10t+20sin20t(V)이고, i=20sin10t+10sin20t(A)이면, 소비(유효)전력 (W)는?
  1. ① 400
  2. ② 283
  3. ③ 200
  4. ④ 141
정답 확인

정답 ③

80번
평형 3상 Y 결선 회로의 선간전압이 Vt, 상전압이 Vp, 선전 류가 It, 상전류가 Ip일 때 다음의 수식 중 틀린 것은? (단, P는 3상 부하전력을 의미한다.)
  1. ① Vt=√3Vp
  2. ② It=Ip
  3. ③ P=√3VtItcosθ
  4. ④ P=√3VpIpcosθ 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
