자기비파괴검사산업기사 2019년 1회 기출문제

2019-03-03 시행 · 59문항

이 회차 문제 풀기 →
1번
용접부의 내부 블로홀(기공)을 검출하는데 가장 적합한 검사 방법은?
  1. ① 방사선투과검사
  2. ② 와전류탐상검사
  3. ③ 침투탐상검사
  4. ④ 자분탐상검사
정답 확인

정답 ①

2번
인간의 가청범위를 넘는 주파수를 초음파라 할 때 약 몇 kHz 이상의 주파수를 초음파라 하는가?
  1. ① 20
  2. ② 200
  3. ③ 1000
  4. ④ 2000
정답 확인

정답 ①

3번
비파괴검사의 필요성으로 보기 어려운 것은?
  1. ① 제작공정 과정을 개선
  2. ② 제작공정 중 불량을 제거
  3. ③ 구조물의 파괴를 미연에 방지
  4. ④ 경함이 검출되지 않는 무결함 제품을 생산
정답 확인

정답 ④

4번
자분탐상시험법에서 자력선의 성질을 설명한 것 중 옳은 것 은?
  1. ① 자력선의 간격이 촘촘할수록 자계의 세기가 세다.
  2. ② 자력선의 방향은 자계방향과 수직이다.
  3. ③ 자력선의 간격이 촘촘할수록 자계의 세기가 약하다.
  4. ④ 자력선은 도중에 나누어지며 2개의 자력선이 서로 만난 다.
정답 확인

정답 ①

5번
와전류탐상시험에서 시험주파수 전성 시 고려해야 할 요소와 가장 거리가 먼 것은?
  1. ① 표피 효과
  2. ② 프로브의 형태
  3. ③ 프로브의 속도
  4. ④ 코일임피던스 특성
정답 확인

정답 ②

6번
조성이 Al-Cu-Mg-Mn이며, 고강도 Al 합금에 해당되는 것 은?
  1. ① 실루민(Silumin)
  2. ② 문쯔메탈(Muntz metal)
  3. ③ 두랄루민(Duralumin)
  4. ④ 하이드로날륨(Hydronalium)
정답 확인

정답 ③

7번
탄소강은 보통 200~300℃에서 연산율과 단면 수축률이 상온 보다 저하되어 단단하고 깨지기 쉬운 상태가 되는데, 이와 관 련된 것은?
  1. ① 청열취성
  2. ② 상온취성
  3. ③ 고온취성
  4. ④ 저온취성
정답 확인

정답 ①

8번
철광석을 용광로 내에서 코크스로 환원시켜 제련시킨 것은?
  1. ① 순철
  2. ② 강철
  3. ③ 선철
  4. ④ 탄소강
정답 확인

정답 ③

9번
구상흑연주철의 흑연구상화제가 아닌 것은?
  1. ① Mo계 합금
  2. ② Mg계 합금
  3. ③ Ca계 합금
  4. ④ 희토류 원소계 합금
정답 확인

정답 ①

10번
열간가공(hot working)에 대한 설명으로 틀린 것은?
  1. ① 방향성 있는 주조조직이 제거된다.
  2. ② 재결정온도 이하에서 처리하는 가공방법이다.
  3. ③ 합금원소의 확산으로 재질의 균일화가 가능하다.
  4. ④ 가공완료온도가 너무 높으면 결정입자가 조대하게 된다.
정답 확인

정답 ②

11번
다음 중 베어링 합금으로 사용되는 베빗메탈(babbit matal) 의 합금 성분이 아닌 것은?
  1. ① Sn
  2. ② Pb
  3. ③ Sb
  4. ④ Cu
정답 확인

정답 ②

12번
강에 합금원소를 첨가하면 나타나는 효과가 아닌 것은?
  1. ① 소성가공성을 감소시킨다.
  2. ② 합금원소에 의해 기지를 강화한다.
  3. ③ 결정립의 미세화에 따른 강인성을 향상시킨다.
  4. ④ 변태속도의 변화에 따른 열처리 효과를 향상시킨다.
정답 확인

정답 ①

13번
다음 중 체심입방격자(BCC)의 결정구조를 갖는 금속은?
  1. ① Ag
  2. ② Ni
  3. ③ Cr
  4. ④ Al
정답 확인

정답 ③

14번
분말야금(powder metallurgy)법에 대한 설명으로 틀린 것 은?
  1. ① 다공질 금속재료를 만들 수 있다.
  2. ② 제조과정에서 용융점까지 온도를 상승시켜야 한다.
  3. ③ 최종제품의 형상으로 제조가 가능하여 절삭가공이 거의 필요 없다.
  4. ④ 용해법으로 만들 수 없는 합금을 만들 수 있고 편석, 결 정립 조대화의 문제점이 적다.
정답 확인

정답 ②

15번
초저온용으로 사용할 수 없는 재료는?
  1. ① Al합금
  2. ② 순 Cu
  3. ③ 저탄소강
  4. ④ 18-8 스테인리스강
정답 확인

정답 ③

16번
피복 야크 용접에서 용접전류 200A, 아크 전압 25V, 용접속 도 15cm/min일 때 용접입열은 몇 J./cm인가?
  1. ① 800
  2. ② 1250
  3. ③ 7200
  4. ④ 20000
정답 확인

정답 ④

17번
TIG용접에 사용되는 전극의 조건으로 틀린 것은?
  1. ① 고용융점의 금속
  2. ② 열전도성이 좋은 금속
  3. ③ 전기 저항률이 많은 금속
  4. ④ 전자 방출이 잘되는 금속
정답 확인

정답 ③

18번
각 층마다 전체의 길이를 용접하면서 쌓아올리는 용착법은?
  1. ① 전진법
  2. ② 후퇴법
  3. ③ 스킵법
  4. ④ 빌드업법
정답 확인

정답 ④

19번
용접 후 일어나는 용접변형을 교정하는 방법이 아닌 것은?
  1. ① 노 내 풀림법
  2. ② 박판에 대한 점 수축법
  3. ③ 가열 후 해머링하는 방법
  4. ④ 절단에 의하여 성형하고 재용접하는 방법
정답 확인

정답 ①

20번
피복 아크 용접에서 피복제의 역할이 아닌 것은?
  1. ① 아크를 안정시킨다.
  2. ② 전기 절연 작용을 한다.
  3. ③ 스패터의 발생을 많게 한다.
  4. ④ 용착금속의 냉각속도를 느리게 한다.
정답 확인

정답 ③

21번
다음 결함 중 압연강판에서 나타나는 결함이 아닌 것은 무 엇인가?
  1. ① 라미네이션
  2. ② 비금속 개재물
  3. ③ 기포
  4. ④ 스캐브
정답 확인

정답 ③

22번

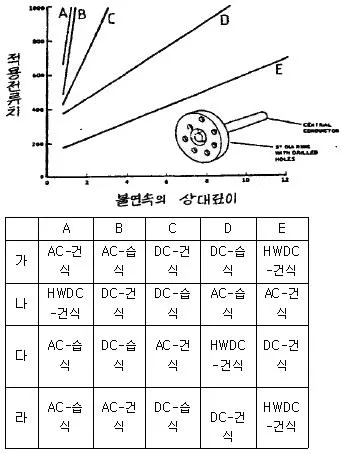

그림은 사용전류 및 자분의 종류와 탐상 가능한 불연속의 표면으로부터의 깊이와의 관계를 나타낸 도표이다. ABCDE 순으로 옳게 짝지어진 것은?
자기비파괴검사산업기사 2019년 1회 22번 문제 그림
  1. ① 가
  2. ② 나
  3. ③ 다
  4. ④ 라
정답 확인

정답 ④

23번
의사지시 모양을 확인하는 방법으로 적당치 않은 것은?
  1. ① 재현성 확인
  2. ② 탈자 후 재검사
  3. ③ 다른 결함모양과 비교
  4. ④ 단면급변 지시는 잔류법으로 자분적용
정답 확인

정답 ③

24번
외경 80mm의 원통형 검사체를 자분탐상검사할 때 원통 내 ㆍ외부의 축방향의 결함을 검출하기 위한 자화방법으로 가 장 적합한 것은?
  1. ① 축통전법
  2. ② 프로드법
  3. ③ 전류 관통법
  4. ④ 자속 관통법
정답 확인

정답 ③

25번
건식법을 사용한 연속법에서 자분적용 시기로 옳은 것은?
  1. ① 자화직전
  2. ② 자화직후
  3. ③ 자화도중
  4. ④ 자화전부터 자화직후까지
정답 확인

정답 ③

26번
다음 중 자기탐상시험에서 판정의 대상이 되는 지시모양은?
  1. ① 재질경계지시
  2. ② 국부냉간가공지시
  3. ③ 단류선지시
  4. ④ 고유결함지시
정답 확인

정답 ④

27번
강자성체의 투자율에 영향을 미치는 요인이 아닌 것은?
  1. ① 가공 상태
  2. ② 검사체의 색상
  3. ③ 열처리 상태
  4. ④ 작용시킨 자계의 세기
정답 확인

정답 ②

28번
긴 도선에서 200mm 떨어진 곳에 10[Oe]의 자계를 얻기 위한 자화 전류는?
  1. ① 500A
  2. ② 1000A
  3. ③ 1500A
  4. ④ 2000A
정답 확인

정답 ②

29번
철의 큐리점은 어느 온도 부근인가?
  1. ① 1130℃
  2. ② 770℃
  3. ③ 520℃
  4. ④ 380℃
정답 확인

정답 ②

30번
자계의 세기를 줄여 전류자기를 제거하는 방법이 아닌 것 은?
  1. ① 제품을 큐리점 이상으로 열처리 하는 방법
  2. ② 잔류전류를 감소시키는 방법
  3. ③ 제품을 코일로부터 멀리하는 방법
  4. ④ 코일을 제품으로부터 멀리하는 방법
정답 확인

정답 ①

31번
보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에서 자장 강도의 적정성을 검증할 필요가 있을 경우 에 적용하는 방법이 아닌 것은?
  1. ① 계산식에 의한 전류 계산과 적용 전류치 비교로 검증
  2. ② 파이형 자장자시계를 이용하여 검증
  3. ③ 인공 결함 심을 이용하여 검증
  4. ④ 홀 효과 접선방향 자장 프로브(가우스메타)를 이용하여 검증
정답 확인

정답 ①

32번
보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.Ⅷ Div.1 Art.6)에 따라 검출된 자분지시의 평가가 옳은 것은?
  1. ① 크기가 1mm인 원형지시 4개가 1mm 간격으로 거의 일 직 선상에서 검출되어 선형지시로 평가하였다.
  2. ② 크기가 2mm인 원형지시 3개가 1mm 간격으로 거의 일 직 선상에서 검출되어 불합격으로 평가하였다.
  3. ③ 크기가 4mm인 선형지시가 독립적으로 검출되어 불합격 으로 평가하였다.
  4. ④ 크기가 1mm인 원형지시와 2mm인 원형지시가 1mm 간 격으로 검출되어 불합격으로 평가하였다.
정답 확인

정답 ③

33번
보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에 따라 직경이 2인치, 길이가 10인치인 샤프트를 5회 전 코일을 사용하여 결함을 검출하려고 한다. 요구되는 자 화전류는?
  1. ① 500A
  2. ② 1000A
  3. ③ 1500A
  4. ④ 2000A
정답 확인

정답 ②

34번
강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에서 습식 자분농도의 범위로서 올바른 것은?
  1. ① 형광 0.1~1g/ℓ, 비형광 1~10g/ℓ
  2. ② 형광 0.2~2g/ℓ, 비형광 2~10g/ℓ
  3. ③ 형광 0.2~5g/ℓ, 비형광 0.2~2g/ℓ
  4. ④ 형광 1~10g/ℓ, 비형광 1~20g/ℓ
정답 확인

정답 ②

35번
강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에서 사용되는 A형(직선형) 표준시험편에서의 선의 길이는?
  1. ① 5mm
  2. ② 6mm
  3. ③ 7mm
  4. ④ 8mm
정답 확인

정답 ②

36번
강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에 따라 자분탐상검사를 수행하였다. 동일 직선상에 길이 10mm, 나비 2mm인 지시(A)와 길이 8mm, 나비 3mm인 지시(B)가 3mm 간격으로 검출되었을 때 설명으로 옳은 것은?
  1. ① 지시 A는 선상의 자분모양, 지시 B는 원형상의 자분모 양, 길이는 각각 10mm와 8mm이다.
  2. ② 지시 A와 B는 모두 선상의 자분모양, 길이는 각각 10mm와 8mm이다.
  3. ③ 지시 A와 B는 1개의 선상의 자분모양, 길이는 18mm이 다.
  4. ④ 지시 A와 B는 1개의 선상의 자분모양, 길이는 21mm이 다.
정답 확인

정답 ①

37번
강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)의 A형 표준시험편에 대한 설명으로 옳은 것은?
  1. ① 자분의 적용은 잔류법, 건식자분으로 한다.
  2. ② 인공흠이 없는 면을 바깥으로 하여 시험면과 밀착시킨 다.
  3. ③ A1은 A2보다 높은 유효자계에서 자분모양이 나타난다.
  4. ④ 초기의 모양이나 자기특성에 변화가 생기는 경우 사용한 다.
정답 확인

정답 ②

38번
강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에서 흠에 의하지 않은 의사모양 중에서 탈자 후에 재시험하면 자분모양이 없어지는 것은?
  1. ① 강전류에 의해 응집된 자분모양
  2. ② 자기펜 자국에 의한 자분모양
  3. ③ 압연품의 메탈 플로우(metal folw)에 따른 자분모양
  4. ④ 단면의 급변부에 형성되는 자분모양
정답 확인

정답 ②

39번
강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에 의한 “시험방법의 분류”에서 분류의 조건에 해 당하지 않은 것은?
  1. ① 자화전류의 종류
  2. ② 시험체의 종류
  3. ③ 자분의 분산매
  4. ④ 자분의 종류
정답 확인

정답 ②

40번
강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에서 자외선 조사장치의 강도를 측정 시 필터면에 서 측정기까지의 거리로 옳은 것은?
  1. ① 18cm
  2. ② 38cm
  3. ③ 58cm
  4. ④ 78cm
정답 확인

정답 ②

41번
비형광자분을 사용한 검사에서 자분모양을 관찰할 때 시험 면의 최소 밝기는 얼마인가?
  1. ① 500lx
  2. ② 400lx
  3. ③ 300lx
  4. ④ 200lx
정답 확인

정답 ①

42번
축통전법으로 자분탐상검사할 때 직경 40mm의 강봉 표면 에 1[Oe]를 얻기 위한 자화 전류는 약 몇 A인가?
  1. ① 10
  2. ② 40
  3. ③ 80
  4. ④ 400
정답 확인

정답 ①

43번
다음의 자분탐상시험 중 시험체에 직접 전류를 흘려 시험체 를 자화하는 방법이 아닌 것은?
  1. ① 전류관통법
  2. ② 축통전법
  3. ③ 프로드법
  4. ④ 직각통전법
정답 확인

정답 ①

44번
축통전법(head shot)에 대한 설명으로 틀린 것은?
  1. ① 직접 접촉법에 의한 자화기기이다.
  2. ② 검사체 외주면의 결함에 검출능이 좋다.
  3. ③ 검사체의 직경이 클수록 큰 전류를 필요로 한다.
  4. ④ 검사체의 축에 수직인 결함을 잘 찾아낼 수 있다.
정답 확인

정답 ④

45번
전류관통법에 의한 자화의 특징으로 틀린 것은?
  1. ① 전류관통법에 따른 가능한 자기회로는 폐회로이므로 반 자장이 없다.
  2. ② 시험체의 크기 및 자기특성에 따라 자화전류를 흘리도록 하여 적정한 자계의 강도에 의해 자화할 수 있다.
  3. ③ 자계의 강도는 전류관통봉의 중심으로부터 거리가 같으 면 동일한 감도로 탐상할 수 있다.
  4. ④ 탈자할 때 시험체에 교류 전류값을 적용한 경우, 직류 전류값으로 서서히 낮춰 0에 가깝게 해야 한다.
정답 확인

정답 ④

46번
보수검사 시 자분탐상검사로 검출하고자 하는 주요 대상 결 함이 가동 중 발생된 결함이 아닌 것은?
  1. ① 열처리 균열
  2. ② 피로 균열
  3. ③ 크리프 균열
  4. ④ 응력부식 균열
정답 확인

정답 ①

47번
다음 중 강자성체가 아닌 것은?
  1. ① 철(Steel)
  2. ② 니켈(Nickel)
  3. ③ 구리(Copper)
  4. ④ 코발트(Cobalt)
정답 확인

정답 ③

48번
전류관통봉(Central conductor)으로 파이프를 자화시켰을 때 자계의 세기가 가장 강한 곳은?
  1. ① 파이프 끝부분
  2. ② 파이프 중간부분
  3. ③ 파이프 외면부분
  4. ④ 파이프 내면부분
정답 확인

정답 ④

49번
자분탐상검사의 탐상장치에 대한 설명으로 옳은 것은?
  1. ① 자외선조사등의 파장 영역은 250mm 부근이다.
  2. ② 프로드 전극으로 사용되는 구리봉의 굵기는 자화전류의 크기에 따라 변경할 필요가 있다.
  3. ③ 자외선조사등은 반영구적이며, 자외선 강도가 변하지 않 으므로 관리할 필요가 없다.
  4. ④ 교류 자화장치는 표면결함 검출보다는 내부결함을 잘 검 출할 수 있다.
정답 확인

정답 ②

51번
통전법에 의한 자분탐상시험에서 의사지시모양 중 단면급변 지시에 대한 판별 내용으로 옳은 것은?
  1. ① 자화의 정도를 약하게 하거나 잔류법으로 시험하면 나타 나지 않는다.
  2. ② 시험품을 탈자하고 재자화하여 검사액을 적용하면 나타 나지 않는다.
  3. ③ 금속현미경에 의한 미시적 시험 또는 거시적 시험으로 조사하여야 한다.
  4. ④ 자국의 위치, 접촉위치를 바꾸어 재자화하면 나타나지 않는다.
정답 확인

정답 ①

52번
원형 자화법으로 가장 쉽게 검출할 수 있는 결함은?
  1. ① 선형 균열
  2. ② 표면하 기공
  3. ③ 표면하 균열
  4. ④ 긁힌 자국
정답 확인

정답 ①

53번
다음 중 탈자가 필요한 경우는?
  1. ① 시험체를 큐리점이상으로 열처리
  2. ② 시험체가 낮은 보자성을 가지고 있을 때
  3. ③ 공정 중 재검사 필요 시
  4. ④ 시험체를 처음보다 낮은 자기장의 세기로 방향을 달리하 여 다시 자화할 때
정답 확인

정답 ④

54번
대형 탱크의 강용접부를 자분탐상검사할 때 가장 효율적으 로 적용할 수 있는 검사방법은?
  1. ① 축통전법
  2. ② 극간법
  3. ③ 전류관통법
  4. ④ 유도전류법
정답 확인

정답 ②

55번
다음 중 습식자분의 적용이 가장 적합한 것은?
  1. ① 미세한 피로균열의 검출
  2. ② 고온 용접부의 표면 결함
  3. ③ 주조품의 표면 아래 결함
  4. ④ 사형주물의 거친 표면 결함
정답 확인

정답 ①

56번
자분탐상검사에 이용되는 다음 시험편 중 자계방향의 적정 성을 결정하기 어려운 것은?
  1. ① A형 표준시험편
  2. ② C형 표준시험편
  3. ③ 링 표준시험편
  4. ④ 파이형 자장지시계
정답 확인

정답 ③

57번
누설자속탐상검사의 자동탐상에 대한 설명으로 틀린 것은?
  1. ① 검사의 능률에 맞는 속도와 필요에 따라 전처리 설비, 후처리 설비 등이 필요한 재료의 반입, 검출, 반출라인이 필요하다.
  2. ② 시험체를 자화하고 표면결함을 전면에 걸쳐 검사하여 결 함신호를 얻는 자화와 검출, 추종장치가 필요하다.
  3. ③ 결함지시의 기록을 위하여 누설자속을 직접 자기테이프 의 자성막에 기록하여야 한다.
  4. ④ 시험체와 결함 위치에 마킹을 한다.
정답 확인

정답 ③

58번
다음 중 소재가 연한 금속재료를 압출로 가공할 때 발생하 는 결함으로 구성된 것은?
  1. ① 스트링거-심
  2. ② 핫티어-터짐
  3. ③ 스트링거-찢어짐
  4. ④ 심-터짐
정답 확인

정답 ④

59번
다음의 1차 가공결함 중 교류자화로 가장 잘 검출될 수 있 는 결함은?
  1. ① 심(Seams)
  2. ② 라미네이션(Laminations)
  3. ③ 스트링거(Stringers)
  4. ④ 백점(Hydrogen flakes)
정답 확인

정답 ①

60번
다음 중 자분탐상검사 시 검사체에 자게를 걸어줄 때 우선 적으로 고려하여야 할 사항만으로 옳게 구성된 것은?
  1. ① 검사체의 재질, 형상 및 잔류자기의 양
  2. ② 검사체의 용도, 형상 및 자화전류의 종류
  3. ③ 검사체의 형상과 탈자의 어려움 정도
  4. ④ 검사체의 재질, 예상되는 결함의 종류 및 검사장치의 특 성 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
