공조냉동기계산업기사 2017년 2회 기출문제

2017-05-07 시행 · 75문항

이 회차 문제 풀기 →
1번
바닥 면적이 좁고 층고가 높은 경우에 적합한 공조기(AHU)의 형식은?
  1. ① 수직형
  2. ② 수평형
  3. ③ 복합형
  4. ④ 멀티존형
정답 확인

정답 ①

2번
저속덕트에 비해 고속덕트의 장점이 아닌 것은?
  1. ① 동력비가 적다.
  2. ② 덕트 설치 공간이 적어도 된다.
  3. ③ 덕트 재료를 절약할 수 있다.
  4. ④ 원격지 송풍에 적당하다.
정답 확인

정답 ①

3번
결로현상에 관한 설명으로 틀린 것은?
  1. ① 건축 구조물 사이에 두고 양쪽에 수증기의 압력차가 생기 면 수증기는 구조물을 통하여 흐르며, 포화온도, 포화압력 이하가 되면 응결하여 발생된다.
  2. ② 결로는 습공기의 온도가 노점온도까지 강하하면 공기 중 의 수증기가 응결하여 발생된다.
  3. ③ 응결이 발생되면 수증기의 압력이 상승한다.
  4. ④ 결로방지를 위하여 방습막을 사용한다.
정답 확인

정답 ③

4번
패널복사 난방에 관한 설명으로 옳은 것은?
  1. ① 천정고가 낮은 외기 침입이 없을 때만 난방효과를 얻을 수 있다.
  2. ② 실내온도 분포가 균등하고 쾌감도가 높다.
  3. ③ 증발잠열(기화열)을 이용하므로 열의 운반능력이 크다.
  4. ④ 대류난방에 비해 방열면적이 적다.
정답 확인

정답 ②

5번
실내의 거의 모든 부분에서 오염가스가 발생되는 경우 실 전 체의 기류분포를 계획하여 실내에서 발생하는 오염 물질을 완전히 희석하고 확산시킨 다음에 배기를 행하는 환기방식 은?
  1. ① 자연 환기
  2. ② 제3종 환기
  3. ③ 국부 환기
  4. ④ 전반 환기
정답 확인

정답 ④

6번
공기설비의 열회수장치인 전열교환기는 주로 무엇을 경감시 키기 위한 장치인가?
  1. ① 실내부하
  2. ② 외기부하
  3. ③ 조명부하
  4. ④ 송풍기부하
정답 확인

정답 ②

7번
공기조화 방식에서 변풍량 유닛방식(VAV unit)을 풍량제어 방 식에 따라 구분할 때, 공조기에서 오는 1차 공기의 분출에 의해 실내공기인 2차 공기를 취출하는 방식은 어느 것인가?
  1. ① 바이패스형
  2. ② 유인형
  3. ③ 슬롯형
  4. ④ 교축형
정답 확인

정답 ②

8번
보일러 동체 내부의 중앙 하부에 파형노통이 길이방향으로 장착되며 이 노통의 하부 좌우에 연관들을 갖춘 보일러는?
  1. ① 노통보일러
  2. ② 노통연관보일러
  3. ③ 연관보일러
  4. ④ 수관보일러
정답 확인

정답 ②

9번
물·공기 방식의 공조방식으로서 중앙기계실의 열원설비로부 터 냉수 또는 온수를 각 실에 있는 유닛에 공급하여 냉난방 하는 공조방식은?
  1. ① 바닥취출 공조방식
  2. ② 재열방식
  3. ③ 팬코일 방식
  4. ④ 패키지 유닛방식
정답 확인

정답 ③

10번
공조용으로 사용되는 냉동기의 종류로 가장 거리가 먼 것 은?
  1. ① 원심식 냉동기
  2. ② 자흡식 냉동기
  3. ③ 왕복동식 냉동기
  4. ④ 흡수식 냉동기
정답 확인

정답 ②

11번
다익형 송풍기의 송풍기 크기(No)에 대한 설명으로 옳은 것 은?
  1. ① 임펠러의 직경(mm)을 60(mm)으로 나눈 값이다.
  2. ② 임펠러의 직경(mm)을 100(mm)으로 나눈 값이다.
  3. ③ 임펠러의 직경(mm)을 120(mm)으로 나눈 값이다.
  4. ④ 임펠러의 직경(mm)을 150(mm)으로 나눈 값이다.
정답 확인

정답 ④

12번
두께 20cm의 콘크리트벽 내면에 두께 5cm의 스티로폼 단 열 시공하고, 그 내면에 두께 2cm의 나무판자로 내장한 건 물 벽면의 열관류율은? (단, 재료별 열전도율(kcal/m ‧ h ‧ ℃)은 콘크리트 0.7, 스티로폼 0.03, 나무판자 0.15이고, 벽 면의 표면 열전달률 (kcal/m2 ‧ h ‧ ℃)은 외벽 20, 내벽 8 이다.)
  1. ① 0.31 kcal/m2 ‧ h ‧ ℃
  2. ② 0.39 kcal/m2 ‧ h ‧ ℃
  3. ③ 0.41 kcal/m2 ‧ h ‧ ℃
  4. ④ 0.44 kcal/m2 ‧ h ‧ ℃
정답 확인

정답 ④

13번
1925kg/h의 석탄을 연소하여 10550kg/h의 증기를 발생시 키는 보일러의 효율은? (단, 석탄의 저위발열량은 25271kJ/kg, 발생증기의 엔탈피는 3717kJ/kg, 급수엔탈피 는 221kJ/kg으로 한다.)
  1. ① 45.8%
  2. ② 64.6%
  3. ③ 70.5%
  4. ④ 75.8%
정답 확인

정답 ④

14번
다음 중 냉방부하에서 현열만이 취득되는 것은?
  1. ① 재열 부하
  2. ② 인체 부하
  3. ③ 외기 부하
  4. ④ 극간풍 부하
정답 확인

정답 ①

15번
냉수코일의 설계법으로 틀린 것은?
  1. ① 공기흐름과 냉수흐름의 방향을 평행류로 하고 대수평균 온도차를 작게 한다.
  2. ② 코일의 열수는 일반 공기 냉각용에는 4-8열(列)이 많이 사용된다.
  3. ③ 냉수 속도는 일반적으로 1m/s 전후로 한다.
  4. ④ 코일의 설치는 관이 수평으로 놓이게 한다.
정답 확인

정답 ①

16번
가습장치의 가습방식 중 수분무식이 아닌 것은?
  1. ① 원심식
  2. ② 초음파식
  3. ③ 분무식
  4. ④ 전열식
정답 확인

정답 ④

17번
일반적으로 난방부하의 발생요인으로 가장 거리가 먼 것은?
  1. ① 일사 부하
  2. ② 외기 부하
  3. ③ 기기 손실부하
  4. ④ 실내 손실부하
정답 확인

정답 ①

18번
보일러의 종류에 따른 특징을 설명한 것으로 틀린것은?
  1. ① 주철제 보일러는 분해, 조립이 용이하다.
  2. ② 노통연관 보일러는 수질관리가 용이하다.
  3. ③ 수관 보일러는 예열시간이 짧고 효율이 좋다.
  4. ④ 관류 보일러는 보유수량이 많고 설치면적이 크다.
정답 확인

정답 ④

19번
겨울철 침입외기(틈새바람)에 의한 잠열부하(kcal/h)는? (단, Q는 극간풍량(m3/h)이며, to, tr은 각각 실외, 실내온도(℃), xo, xr 각각 실외, 실내 절대습도(kg/kg′)이다.)
  1. ① qL=0.24ㆍQㆍ(to-tr)
  2. ② qL=0.29ㆍQㆍ(to-tr)
  3. ③ qL=539ㆍQㆍ(xo, xr)
  4. ④ qL=717ㆍQㆍ(xo, xr)
정답 확인

정답 ④

20번
시로코 팬의 회전속도가 N1에서 N2로 변화하였을 때, 송풍 기의 송풍량, 전압, 소요동력의 변화 값은?
공조냉동기계산업기사 2017년 2회 20번 문제 그림
  1. ① ㉠ 278.9 ㉡ 628.4 ㉢ 4.1
  2. ② ㉠ 278.9 ㉡ 357.8 ㉢ 3.8
  3. ③ ㉠ 628.9 ㉡ 402.8 ㉢ 3.8
  4. ④ ㉠ 357.8 ㉡ 628.4 ㉢ 4.1
정답 확인

정답 ①

21번
증발식 응축기의 특징에 관한 설명으로 틀린 것은?
  1. ① 물의 소비량이 비교적 적다.
  2. ② 냉각수의 사용량이 매우 크다.
  3. ③ 송풍기의 동력이 필요하다.
  4. ④ 순환펌프의 동력이 필요하다.
정답 확인

정답 ②

22번
응축기의 냉매 응축온도가 30℃, 냉각수의 입구수온이 2 5℃, 출구수온이 28℃일 때, 대수평균온도차(LMTD)는?
  1. ① 2.27℃
  2. ② 3.27℃
  3. ③ 4.27℃
  4. ④ 5.27℃
정답 확인

정답 ②

23번
무기질 브라인 중에 동결점이 제일 낮은 것은?
  1. ① CaCl2
  2. ② MgCl2
  3. ③ NaCl
  4. ④ H2O
정답 확인

정답 ①

24번
카르노 사이클을 행하는 열기관에서 1사이클당 80kg‧ m의 일량을 얻으려고 한다. 고열원의 온도(T1)를 300℃, 1사이클 당 공급되는 열량을 0.5kcal라고 할 때, 저열원의 온도(T2) 와 효율(η)은?
  1. ① T2 = 85℃, η = 0.315
  2. ② T2 = 97℃, η = 0.315
  3. ③ T2 = 85℃, η = 0.374
  4. ④ T2 = 97℃, η = 0.374
정답 확인

정답 ③

25번
열의 일당량은?
  1. ① 860 kg ㆍ m/kcal
  2. ② 1/860 kg ㆍ m/kcal
  3. ③ 427 kg ㆍ m/kcal
  4. ④ 1/427 kg ㆍ m/kcal
정답 확인

정답 ③

26번
팽창밸브 종류 중 모세관에 대한 설명으로 옳은 것은?
  1. ① 증발기 내 압력에 따라 밸브의 개도가 자동적으로 조정 된다.
  2. ② 냉동부하에 따른 냉매의 유량조절이 쉽다.
  3. ③ 압축기를 가동할 때 기동동력이 적게 소요된다.
  4. ④ 냉동부하가 큰 경우 증발기 출구 과열도가 낮게 된다.
정답 확인

정답 ③

27번
냉동장치의 저압차단 스위치(LPS)에 관한 설명으로 옳은 것 은?
  1. ① 유압이 저하되었을 때 압축기를 정지시킨다.
  2. ② 토출압력이 저하되었을 때 압축기를 정지시킨다.
  3. ③ 장치 내 압력이 일정압력 이상이 되면 압력을 저하시켜 장치를 보호한다.
  4. ④ 흡입압력이 저하되었을 때 압축기를 정지시킨다.
정답 확인

정답 ④

28번
다음 그림은 역카르노 사이클을 절대온도(T)와 엔트로피(S) 선도로 나타내었다. 면적(1-2-2′-1′)이 나타내는 것은?
공조냉동기계산업기사 2017년 2회 28번 문제 그림
  1. ① 저열원으로부터 받는 열량
  2. ② 고열원에 방출하는 열량
  3. ③ 냉동기에 공급된 열량
  4. ④ 고·저열원으로부터 나가는 열량
정답 확인

정답 ①

29번
압축냉동 사이클에서 엔트로피가 감소하고 있는 과정은?
  1. ① 증발과정
  2. ② 압축과정
  3. ③ 응축과정
  4. ④ 팽창과정
정답 확인

정답 ③

30번
스크루 압축기의 특징에 관한 설명으로 틀린 것은?
  1. ① 경부하 운전 시 비교적 동력 소모가 적다.
  2. ② 크랭크 샤프트, 피스톤링, 커넥팅 로드 등의 마모 부분이 없어 고장이 적다.
  3. ③ 소형으로써 비교적 큰 냉동능력을 발휘할 수 있다.
  4. ④ 왕복동식에서 필요한 흡입밸브와 토출밸브를 사용하지 않는다.
정답 확인

정답 ①

31번
흡수식 냉동기에 관한 설명으로 옳은 것은?
  1. ① 초저온용으로 사용된다.
  2. ② 비교적 소용량보다는 대용량에 적합하다.
  3. ③ 열교환기를 설치하여도 효율은 변함없다.
  4. ④ 물 - LiBr식에서는 물이 흡수제가 된다.
정답 확인

정답 ②

32번
내부균압형 자동팽창밸브에 작용하는 힘이 아닌 것은?
  1. ① 스프링 압력
  2. ② 감온통 내부압력
  3. ③ 냉매의 응축압력
  4. ④ 증발기에 유입되는 냉매의 증발압력
정답 확인

정답 ③

33번
압축기의 압축방식에 의한 분류 중 용적형 압축기가 아닌 것은?
  1. ① 왕복동식 압축기
  2. ② 스크루식 압축기
  3. ③ 회전식 압축기
  4. ④ 원심식 압축기
정답 확인

정답 ④

34번
헬라이드 토치로 누설을 탐지할 때 누설이 있는 곳에서는 토치의 불꽃색깔이 어떻게 변화되는가?
  1. ① 흑색
  2. ② 파란색
  3. ③ 노란색
  4. ④ 녹색
정답 확인

정답 ④

35번
입형 셸 앤드 튜브식 응축기에 관한 설명으로 옳은 것은?
  1. ① 설치 면적이 큰 데 비해 응축 용량이 적다.
  2. ② 냉각수 소비량이 비교적 적고 설치장소가 부족한 경우에 설치한다.
  3. ③ 냉각수의 배분이 불균등하고 유량을 많이 함유하므로 과 부하를 처리할 수 없다.
  4. ④ 전열이 양호하며, 냉각관 청소가 용이하다.
정답 확인

정답 ④

36번
냉각수 입구온도 33℃, 냉각수량 800L/min인 응축기의 냉 각면적이 100m2, 그 열통과율이 750kcal/m2 ‧ h ‧℃이며, 응축온도와 냉각수온도의 평균온도 차이가 6℃일때, 냉각수 의 출구온도는?
  1. ① 36.5℃
  2. ② 38.9℃
  3. ③ 42.4℃
  4. ④ 45.5℃
정답 확인

정답 ③

37번
열펌프 장치의 응축온도 35℃, 증발온도가 -5℃일때, 성적 계수는?
  1. ① 3.5
  2. ② 4.8
  3. ③ 5.5
  4. ④ 7.7
정답 확인

정답 ④

38번
냉동장치에서 펌프다운의 목적으로 가장 거리가 먼 것은?
  1. ① 냉동장치의 저압 측을 수리하기 위하여
  2. ② 기동 시 액 해머 방지 및 경부하 기동을 위하여
  3. ③ 프레온 냉동장치에서 오일포밍(oil foaming)을 방지하기 위하여
  4. ④ 저장고 내 급격한 온도저하를 위하여
정답 확인

정답 ④

39번
냉매와 화학분자식이 바르게 짝지어진 것은?
  1. ① R - 500 → CC2F4 + CH2CHF2
  2. ② R - 502 → CHClF2 + CClF2CF3
  3. ③ R - 22 → CCl2F2
  4. ④ R - 717 → NH4
정답 확인

정답 ②

40번
열역학 제2법칙을 바르게 설명한 것은?
  1. ① 열은 에너지의 하나로써 일을 열로 변화하거나 또는 열 을 일로 변환시킬 수 있다.
  2. ② 온도계의 원리를 제공한다.
  3. ③ 절대 0도에서의 엔트로피 값을 제공한다.
  4. ④ 열은 스스로 고온물체로부터 저온물체로 이동되나 그 과 정은 비가역이다.
정답 확인

정답 ④

41번
방열기 주변의 신축이음으로 적당한 것은?
  1. ① 스위블 이음
  2. ② 미끄럼 신축이음
  3. ③ 루프형 이음
  4. ④ 벨로스식 이음
정답 확인

정답 ①

42번
다음 중 동관이음 방법의 종류가 아닌 것은?
  1. ① 빅토릭 이음
  2. ② 플레어 이음
  3. ③ 용접 이음
  4. ④ 납땜 이음
정답 확인

정답 ①

43번
하나의 장치에서 4방밸브를 조작하여 냉·난방 어느 쪽도 사 용할 수 있는 공기조화용 펌프를 무엇이라고 하는가?
  1. ① 열펌프
  2. ② 냉각펌프
  3. ③ 원심펌프
  4. ④ 왕복펌프
정답 확인

정답 ①

44번
급수펌프의 설치 시 주의사항으로 틀린 것은?
  1. ① 펌프는 기초볼트를 사용하여 기초 콘크리트 위에 설치 고정한다.
  2. ② 풋 밸브는 동수위면보다 흡입관경의 2배 이상 물속에 들 어가게 한다.
  3. ③ 토출측 수평관은 상향구배로 배관한다.
  4. ④ 흡입양정은 되도록 길게 한다.
정답 확인

정답 ④

45번
배수 및 통기설비에서 배수 배관의 청소구 설치를 필요로 하는 곳으로 가장 거리가 먼 것은?
  1. ① 배수 수직관의 제일 밑부분 또는 그 근처에 설치
  2. ② 배수 수평 주관과 배수 수평 분기관의 분기점에 설치
  3. ③ 100A 이상의 길이가 긴 배수관의 끝 지점에 설치
  4. ④ 배수관이 45° 이상의 각도로 방향을 전환하는 곳에 설치
정답 확인

정답 ③

46번
강관의 두께를 나타내는 스케줄번호(Sch No)에 대한 설명 으로 틀린 것은? (단, 사용압력은 P(kg/cm2), 허용응력은 S(kg/mm2)이다.)
  1. ① 노멀 스케줄번호는 10, 20, 30, 40, 60, 80, 100, 120, 140, 160(10종류)까지로 되어 있다.
  2. ② 허용응력은 인장강도를 안전율로 나눈 값이다.
  3. ③ 미터계열 스케줄번호 관계식은 10×허용응력(S)/사용 압 력(P)이다.
  4. ④ 스케줄번호(Sch No)는 유체의 사용압력과 그 상태에 있 어서 재료의 허용응력과 비(比)에 의해서 관두께의 체계 를 표시한 것이다.
정답 확인

정답 ③

47번
다음과 같이 압축기와 응축기가 동일한 높이에 있을 때, 배 관 방법으로 가장 적합한 것은?
공조냉동기계산업기사 2017년 2회 47번 문제 그림
  1. ① (가)
  2. ② (나)
  3. ③ (다)
  4. ④ (라)
정답 확인

정답 ①

48번
체크밸브에 대한 설명으로 옳은 것은?
  1. ① 스윙형, 리프트형, 풋형 등이 있다.
  2. ② 리프트형은 배관의 수직부에 한하여 사용한다.
  3. ③ 스윙형은 수평배관에만 사용한다.
  4. ④ 유량조절용으로 적합하다.
정답 확인

정답 ①

49번
단열을 위한 보온재 종류의 선택 시 고려해야 할 조건으로 틀린 것은?
  1. ① 단위 체적에 대한 가격이 저렴해야 한다.
  2. ② 공사 현장 상황에 대한 적응성이 커야 한다.
  3. ③ 불연성으로 화재 시 유독가스를 발생하지 않아야 한다.
  4. ④ 물리적, 화학적 강도가 작아야 한다.
정답 확인

정답 ④

50번
배수배관의 시공 상 주의사항으로 틀린 것은?
  1. ① 배수를 가능한 빨리 옥외 하수관으로 유출할 수 있을 것
  2. ② 옥외 하수관에서 유해가스가 건물 안으로 침입하는 것을 방지할 수 있을 것
  3. ③ 배수관 및 통기관은 내구성이 풍부하고 물이 새지 않도 록 접합을 완벽히 할 것
  4. ④ 한랭지일 경우 동결 방지를 위해 배수관은 반드시 피복 을 하며 통기관은 그대로 둘 것
정답 확인

정답 ④

51번
배관제도에서 배관의 높이 표시 기호에 대한 설명으로 틀린 것은?
  1. ① TOP : 관 바깥지름 윗면을 기준으로 한 높이 표시
  2. ② FL : 1층의 바닥면을 기준으로 한 높이 표시
  3. ③ EL : 관 바깥지름의 아랫면을 기준으로 한 높이 표시
  4. ④ GL : 포장된 지표면을 기준으로 한 높이 표시
정답 확인

정답 ③

52번
10kg의 쇳덩어리를 20℃에서 80℃까지 가열하는데 필요한 열량은? (단, 쇳덩어리의 비열은 0.61kJ/kg ‧ ℃이다.)
  1. ① 27 kcal
  2. ② 87 kcal
  3. ③ 366 kcal
  4. ④ 600 kcal
정답 확인

정답 ②

53번
증기 수평관에서 파이프의 지름을 바꿀 때 방법으로 가장 적절한 것은? (단, 상향구배로 가정한다.)
  1. ① 플랜지 접합을 한다.
  2. ② 티를 사용한다.
  3. ③ 편심 조인트를 사용해 아랫면을 일치시킨다.
  4. ④ 편심 조인트를 사용해 윗면을 일치시킨다.
정답 확인

정답 ③

54번
다음 중 증기와 응축수의 밀도차에 의해 작동하는 기계식 트랩은?
  1. ① 벨로스 트랩
  2. ② 바이메탈 트랩
  3. ③ 플로트 트랩
  4. ④ 디스크 트랩
정답 확인

정답 ③

55번
냉매 배관 시공법에 관한 설명으로 틀린 것은?
  1. ① 압축기와 응축기가 동일 높이 또는 응축기가 아래에 있 는 경우 배출관은 하향 기울기로 한다.
  2. ② 증발기가 응축기보다 아래에 있을 때 냉매액이 증발기에 흘러내리는 것을 방지하기 위해 2m 이상 역 루프를 만 들어 배관한다.
  3. ③ 증발기와 압축기가 같은 높이일 때는 흡입관을 수직으로 세운 다음 압축기를 향해 선단 상향구배로 배관한다.
  4. ④ 액관 배관 시 증발기 입구에 전자밸브가 있을 때는 루프 이음을 할 필요가 없다.
정답 확인

정답 ③

56번
증기난방에서 고압식인 경우 증기 압력은?
  1. ① 0.15 ~ 0.35 kgf/cm2 미만
  2. ② 0.35 ~ 0.72 kgf/cm2 미만
  3. ③ 0.72 ~ 1 kgf/cm2 미만
  4. ④ 1 kgf/cm2 이상
정답 확인

정답 ④

57번
증기난방에 비해 온수난방의 특징으로 틀린 것은?
  1. ① 예열시간이 길지만 가열 후에 냉각시간도 길다.
  2. ② 공기 중의 미진이 늘어 생기는 나쁜 냄새가 적어 실내의 쾌적도가 높다.
  3. ③ 보일러의 취급이 비교적 쉽고 비교적 안전하여 주택 등 에 적합하다.
  4. ④ 난방부하 변동에 따른 온도조절이 어렵다.
정답 확인

정답 ④

58번
배수관에 트랩을 설치하는 주된 이유는?
  1. ① 배수관에서 배수의 역류를 방지한다.
  2. ② 배수관의 이물질을 제거한다.
  3. ③ 배수의 속도를 조절한다.
  4. ④ 배수관에 발생하는 유취와 유해가스의 역류를 방지한다.
정답 확인

정답 ④

59번
배관의 이동 및 회전을 방지하기 위하여 지지점의 위치에 완전히 고정하는 장치는?
  1. ① 앵커
  2. ② 행거
  3. ③ 가이드
  4. ④ 브레이스
정답 확인

정답 ①

60번

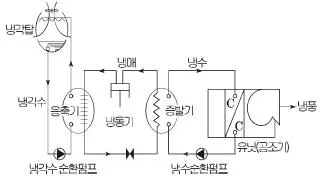

다음 그림에서 나타낸 배관시스템 계통도는 냉방설비의 어 떤 열원방식을 나타낸 것인가?
공조냉동기계산업기사 2017년 2회 60번 문제 그림
  1. ① 냉수를 냉열매로 하는 열원방식
  2. ② 가스를 냉열매로 하는 열원방식
  3. ③ 증기를 온열매로 하는 열원방식
  4. ④ 고온수를 온열매로 하는 열원방식
정답 확인

정답 ①

61번
서보기구용 검출기가 아닌 것은?
  1. ① 유량계
  2. ② 싱크로
  3. ③ 전위차계
  4. ④ 차동변압기
정답 확인

정답 ①

62번
출력의 일부를 입력으로 되돌림으로써 출력과 기준 입력과 의 오차를 줄여나가도록 제어하는 제어방법은?
  1. ① 피드백 제어
  2. ② 시퀀스 제어
  3. ③ 리세트 제어
  4. ④ 프로그램 제어
정답 확인

정답 ①

63번
제어요소의 출력인 동시에 제어대상의 입력으로 제어요소가 제어대상에게 인가하는 제어신호는?
  1. ① 외란
  2. ② 제어량
  3. ③ 조작량
  4. ④ 궤환신호
정답 확인

정답 ③

64번
다음은 자기에 관한 법칙들을 나열하였다. 다른 3개 와는 공통점이 없는 것은?
  1. ① 렌츠의 법칙
  2. ② 패러데이의 법칙
  3. ③ 자기의 쿨롱법칙
  4. ④ 플레밍의 오른손 법칙
정답 확인

정답 ③

65번
위치, 각도 등의 기계적 변위를 제어량으로 해서 목푯값의 임의의 변화에 추종하도록 구성된 제어계는?
  1. ① 자동조정
  2. ② 서보기구
  3. ③ 정치제어
  4. ④ 프로그램 제어
정답 확인

정답 ②

66번
그림은 전동기 속도제어의 한 방법이다. 전동기가 최대출력 을 낼 때 사이리스터의 점호각은 몇 rad이 되는 가?
공조냉동기계산업기사 2017년 2회 66번 문제 그림공조냉동기계산업기사 2017년 2회 66번 문제 그림
  1. ① 0
  2. ② π/6
  3. ③ π/2
  4. ④ π
정답 확인

정답 ①

67번
전달함수 을 갖는 계에 ω=2 rad/sec 인 정현파를 줄 때 이득은 약 몇 dB인가?
공조냉동기계산업기사 2017년 2회 67번 문제 그림공조냉동기계산업기사 2017년 2회 67번 문제 그림공조냉동기계산업기사 2017년 2회 67번 문제 그림공조냉동기계산업기사 2017년 2회 67번 문제 그림공조냉동기계산업기사 2017년 2회 67번 문제 그림
  1. ① 2
  2. ② 3
  3. ③ 4
  4. ④ 6 68. 을 간단히 한 식으로 옳은 것은?
정답 확인

정답 ④

69번
전력(electric power)에 관한 설명으로 옳은 것은?
  1. ① 전력은 전류의 제곱에 저항을 곱한 값이다.
  2. ② 전력은 전압의 제곱에 저항을 곱한 값이다.
  3. ③ 전력은 전압의 제곱에 비례하고 전류에 반비례한다.
  4. ④ 전력은 전류의 제곱에 비례하고 전압의 제곱에 반비례 한다.
정답 확인

정답 ①

70번
유도전동기의 속도제어에 사용할 수 없는 전력변환기는?
  1. ① 인버터
  2. ② 정류기
  3. ③ 위상제어기
  4. ④ 사이클로 컨버터
정답 확인

정답 ②

71번
다음 중 압력을 감지하는 데 가장 널리 사용되는 것은?
  1. ① 전위차계
  2. ② 마이크로폰
  3. ③ 스트레인 게이지
  4. ④ 회전자기 부호기
정답 확인

정답 ③

72번
다음의 정류회로 중 리플 전압이 가장 작은 회로는? (단, 저 항부하를 사용하였을 경우이다.)
  1. ① 3상 반파 정류회로
  2. ② 3상 전파 정류회로
  3. ③ 단상 반파 정류회로
  4. ④ 단상 전파 정류회로
정답 확인

정답 ②

73번
조절부와 조작부로 구성되어 있는 피드백 제어의 구성요소 를 무엇이라 하는가?
  1. ① 입력부
  2. ② 제어장치
  3. ③ 제어요소
  4. ④ 제어대상
정답 확인

정답 ③

74번
3상 유도전동기의 회전방향을 바꾸려고 할 때 옳은 방법은?
  1. ① 기동보상기를 사용한다.
  2. ② 전원 주파수를 변환한다.
  3. ③ 전동기의 극수를 변환한다.
  4. ④ 전원 3선 중 2선의 접속을 바꾼다.
정답 확인

정답 ④

79번
그림과 같은 블록선도가 의미하는 요소는?
공조냉동기계산업기사 2017년 2회 79번 문제 그림
  1. ① 비례 요소
  2. ② 미분 요소
  3. ③ 1차 지연 요소
  4. ④ 2차 지연 요소
정답 확인

정답 ③

80번
자동제어계의 구성 중 기준입력과 궤환신호와의 차를 계산 해서 제어 시스템에 필요한 신호를 만들어 내는 부분은?
  1. ① 조절부
  2. ② 조작부
  3. ③ 검출부
  4. ④ 목표설정부 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2017년 1회 다음 회차2017년 3회

공조냉동기계산업기사의 다른 회차

2020년 2회
2020-08-22 · 74문항
2020년 1회
2020-06-06 · 75문항
2019년 3회
2019-08-04 · 76문항
2019년 2회
2019-04-27 · 73문항
2019년 1회
2019-03-03 · 74문항
2018년 3회
2018-08-19 · 76문항
2018년 2회
2018-04-28 · 74문항
2018년 1회
2018-03-04 · 76문항
2017년 3회
2017-08-26 · 75문항
2017년 2회
2017-05-07 · 75문항
2017년 1회
2017-03-05 · 74문항
2016년 3회
2016-08-21 · 76문항
2016년 2회
2016-05-08 · 76문항
2016년 1회
2016-03-06 · 78문항
2015년 3회
2015-08-16 · 77문항
2015년 2회
2015-05-31 · 77문항
2015년 1회
2015-03-08 · 76문항
2014년 2회
2014-08-17 · 77문항
2014년 1회
2014-05-25 · 78문항
