철도차량기사 2004년 1회 기출문제

2004-05-23 시행 · 87문항

이 회차 문제 풀기 →
1번
지름 10 mm의 균일한 원형 단면 막대기에 길이 방향으로 7850 N의 인장하중이 걸리고 있다. 하중이 전단면에 고루 걸 린다고 보면 하중방향에 수직인 단면에 생기는 응력은?
  1. ① 785 MPa
  2. ② 78.5 MPa
  3. ③ 100 MPa
  4. ④ 1000 MPa
정답 확인

정답 ③

2번
지름이 22 mm인 막대에 25 kN 의 전단하중이 작용할 때 0.00075 rad의 전단변형율이 생겼다. 이 재료의 전단탄성계 수는 몇 GPa 인가?
  1. ① 87.7
  2. ② 114
  3. ③ 33
  4. ④ 29.3
정답 확인

정답 ①

4번
40 kN의 인장하중을 받는 지름 40 mm의 알루미늄 봉의 단 위 체적당의 탄성에너지는 몇 N.m/m3 인가?(단, 알루미늄의 탄성계수는 72 GPa이다.)
  1. ① 17020
  2. ② 6515
  3. ③ 1702
  4. ④ 7036
정답 확인

정답 ④

5번
그림과 같은 직사각형 단면의 짧은 기둥에서 점 P에 압축력 100 kN을 받고 있다. 단면에 발생하는 최대 압축응력은 몇 MPa 인가?
철도차량기사 2004년 1회 5번 문제 그림
  1. ① 0.83
  2. ② 8.3
  3. ③ 83
  4. ④ 0.083
정답 확인

정답 ①

6번
보속의 굽힘응력의 크기에 대한 설명 중 옳은 것은?
  1. ① 중립면에서의 거리에 정비례한다.
  2. ② 중립면에서 최대로 된다.
  3. ③ 위 가장자리에서의 거리에 정비례한다.
  4. ④ 아래 가장자리에서의 거리에 정비례한다.
정답 확인

정답 ①

8번

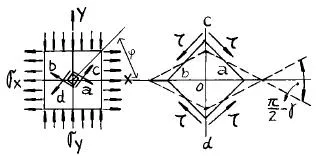

전단 탄성계수가 80 GPa인 재료에 직교하는 2축 응력 σ x=200 MPa, σy=-200 MPa 이 작용할 때, 그림과 같은 미소 요소 a,b,c,d의 전단변형률 γ의 크기는? (단, 경사각 φ 는 45° 이다.)
철도차량기사 2004년 1회 8번 문제 그림
  1. ① 3.125 x 10-3
  2. ② 2.5 x 10-3
  3. ③ 1.875 x 10-3
  4. ④ 1.25 x 10-3
정답 확인

정답 ②

11번
직사각형 단면(폭 12 cm, 높이 5 cm)이고, 길이 1 m 인 외팔보가 있다. 이 보의 허용응력이 500 MPa이라면 높이와 폭의 치수를 서로 바꾸면 받을수 있는 하중의 크기는 어떻 게 변화하는가?
  1. ① 1.2배 증가
  2. ② 2.4배 증가
  3. ③ 1.2배 감소
  4. ④ 변화없다
정답 확인

정답 ②

13번
길이 5 m의 봉이 상단에서 고정되어 세로로 매달려 있다. 봉이 10 ㎝x10 ㎝의 균일단면을 가지며 단위 길이당 중량이 800 N/m 일때 봉의 하단, 즉 자유단에서 늘어난 길이는 몇 mm 인가? (단, 탄성계수 E = 200 GPa 이다.)
  1. ① 5x10-3
  2. ② 0
  3. ③ 10x10-3
  4. ④ 20x10-3
정답 확인

정답 ②

15번
중공축의 내부 직경이 40 mm, 외부 직경이 60 mm일 때, 최대 전단응력이 120 MPa를 초과하지 않도록 적용할 수있 는 최대 비틀림 모멘트는 몇 kN.m 인가?
  1. ① 1.02
  2. ② 2.04
  3. ③ 3.06
  4. ④ 4.08
정답 확인

정답 ④

16번

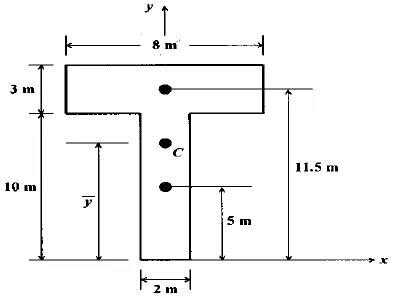

다음 단면의 도심 을 구하면?
철도차량기사 2004년 1회 16번 문제 그림철도차량기사 2004년 1회 16번 문제 그림
  1. ① 6.55m
  2. ② 7.25m
  3. ③ 8.55m
  4. ④ 9.25m
정답 확인

정답 ③

19번
주변형률 ε1=983x10-6, ε2=-183x10-6, 최대 전단변형률 γ max=1166x10-6의 평면 변형률 상태에서 최대 전단응력 τ max 는 몇 MPa 인가?(단, 탄성계수 E=200GPa, 포아송비 ν =0.3 이다.)
  1. ① 204
  2. ② 114.3
  3. ③ 89.7
  4. ④ 24.6
정답 확인

정답 ③

20번
주철제 환봉이 축방향 압축응력 40 MPa과 모든 반경방향으 로 압축응력 10 MPa를 받는다. 탄성계수 E= 100 GPa, 포 아송비 ν=0.25, 환봉의 직경 d=120 mm, 길이 L=200 mm 일 때 실린더 체적의 변화량 立V는 몇 mm3 인가?
철도차량기사 2004년 1회 20번 문제 그림
  1. ① -679
  2. ② -428
  3. ③ -254
  4. ④ -121
정답 확인

정답 ①

21번
다음은 디젤기관에서 조속기의 고유기능에 대한 설명이다. 맞는 것은?
  1. ① 유압식 조속기만 사용한다.
  2. ② 최대속도 제한기능을 한다.
  3. ③ 실린더 충진율을 제한한다.
  4. ④ 연료소비량을 감소시킨다.
정답 확인

정답 ②

22번
수냉식 엔진에 설치되어 있는 냉각 장치에서 흡수하는 열량 이 연료저발열량의 45%이고 연료의 최대 발열량은 11700kcal/kg이다. 이 기관의 연료소비율은 180g/PS.h이고 냉각수 온도 상승 한계가 20℃때 이 엔진은 몇 ℓ 의 냉각수 를 필요로 하는가? (단, 냉각수의 비열은 1 kcal/kg℃ 이 다.)
  1. ① 47.385 ℓ /PS.h
  2. ② 46.325 ℓ /PS.h
  3. ③ 45.465 ℓ /PS.h
  4. ④ 44.585 ℓ /PS.h
정답 확인

정답 ①

23번
기관의 평형에 영향을 미치는 부품으로만 짝지어진 것은?
  1. ① 크랭크 축, 플라이 휠, 피스톤, 크랭크 축 풀리
  2. ② 크랭크 축, 플라이 휠, 피스톤, 실린더 헤드
  3. ③ 크랭크 축, 플라이 휠, 실린더 블록, 크랭크 축 풀리
  4. ④ 크랭크 축, 실린더 헤드, 피스톤, 크랭크 축 풀리
정답 확인

정답 ①

24번
자동차의 전후진동을 감소시키기 위한 방법이 아닌 것은?
  1. ① 뒤 액슬축의 비틀림 강성을 낮춘다.
  2. ② 기관의 질량을 작게한다.
  3. ③ 타이어의 비틀림 강성을 낮춘다.
  4. ④ 플라이휠의 관성모멘트를 작게한다.
정답 확인

정답 ④

25번
다음에서 세미 디젤기관(소구기관)에 대한 설명중 특징이 아 닌 것은?
  1. ① 연료소비율이 낮고, 단위 출력당 중량이 크다.
  2. ② 구조가 간단하고 제작이 쉽다.
  3. ③ 어선이나 소형화물선등에서 주로 사용한다.
  4. ④ 연료의 사용범위가 넓다.
정답 확인

정답 ①

26번
가솔린기관의 고속회전시 회전력이 저하되는 가장 큰 원인 은?
  1. ① 체적효율이 낮아지기 때문이다.
  2. ② 점화시기가 진각되기 때문이다.
  3. ③ 혼합기가 너무 진하기 때문이다.
  4. ④ 환기가 너무 잘되기 때문이다.
정답 확인

정답 ①

27번
기관 엔진오일의 양이 규정이상으로 많아지는 원인은?
  1. ① 기관 오일에 연료가 희석되었다.
  2. ② 기관 오일 점도가 과도하게 높아진다.
  3. ③ 기관 회전속도가 낮다.
  4. ④ 기관 오일압력이 지나치게 높아진다.
정답 확인

정답 ①

28번
실린더 안쪽 벽과 바깥쪽 벽의 온도가 600℃, 130℃이며, 실린더 벽의 열전도율은 196kcal/mh℃, 전열면적을 1.5m2 이라면 전 열전달량은 몇 kcal/h 인가?(단, 벽의 두께는 8mm 이다.)
  1. ① 17,272,500
  2. ② 18,272,500
  3. ③ 19,272,500
  4. ④ 20,272,500
정답 확인

정답 ①

29번
브레이턴 사이클의 열효율이 50%라면 압력비 Ø 는 얼마가 되는가? (단, 비열비 K=1.38이다.)
  1. ① 10.26
  2. ② 12.43
  3. ③ 15.48
  4. ④ 16.32
정답 확인

정답 ②

30번
배기관 압력이 증가하면 기관출력이 저하하는 가장 큰 이유 는?
  1. ① 잔류가스 중량이 증가하기 때문
  2. ② 노크가 발생하기 때문
  3. ③ 흡입압력이 저하하기 때문
  4. ④ 열손실이 증가하기 때문
정답 확인

정답 ①

31번
가솔린 기관의 성능에 영향을 미치는 중요한 인자가 아닌것 은?
  1. ① 흡입관의 압력
  2. ② 배압
  3. ③ 압축비
  4. ④ 연료의 비중량
정답 확인

정답 ④

32번
아래 그림과 같은 오토사이클의 이론적 P-V선도에서 연소 실 체적은 어느 것인가?
철도차량기사 2004년 1회 32번 문제 그림
  1. ① Vc
  2. ② Vc + Vs
  3. ③ Vs - Vc
  4. ④ Vs
정답 확인

정답 ①

33번
행정체적 2.0ℓ 인 4행정 사이클 가솔린기관에서 압축비가 8.5 일 때 이론일을 구하면? (단, 흡기는 표준 대기이고, 혼 합비는 14.7:1, 연료의 저위발열량은 42.7MJ/kg, 비열비 1.4, 공기밀도 1.29kg/m3이다.)
  1. ① 4.31 MJ
  2. ② 3.43 MJ
  3. ③ 4.31 kJ
  4. ④ 3.43 KJ
정답 확인

정답 ③

34번
자동차용 대체 연료 중 수소 연료의 특징이 아닌 것은?
  1. ① 지구 온난화의 주범인 이산화탄소는 전혀 배출되지 않는 다.
  2. ② 최소 점화에너지가 극히 작다.
  3. ③ 수소 연료를 자동차용 기관에 적용시 역화가 일어나기 쉽다.
  4. ④ 자발화 온도가 경유에 비해 230° K정도 낮아 안정성에 문제가 있다.
정답 확인

정답 ④

35번
다음에 열거한 디젤기관의 연소실 중 가장 노크를 일으키기 쉬운 것은?
  1. ① 직접분사식
  2. ② 예연소실식
  3. ③ 와류실식
  4. ④ 공기실식
정답 확인

정답 ①

36번
디젤기관의 유해 배출가스 중 양이 상대적으로 가장 작은 것은?
  1. ① 입자상 물질
  2. ② CO
  3. ③ NOx
  4. ④ CO2
정답 확인

정답 ②

37번
실린더 벽의 마모량은 실린더의 길이 방향으로 모두 같지가 않다. 그 이유는 무엇인가?
  1. ① 축추력이 크랭크 각도에 따라 변하기 때문이다.
  2. ② 윤활유 유량이 길이 방향으로 변하기 때문이다.
  3. ③ 블로바이 때문이다.
  4. ④ 윤활유 속의 불순물 때문이다.
정답 확인

정답 ①

38번
내연기관에서 밸브 클리어런스(valve clearance)를 필요로 하지 않는 밸브 식은 어느 것인가?
  1. ① 오버 헤드 밸브(over head valve)식
  2. ② 유압 태핏(hydraulic tappet)식
  3. ③ 사이드 밸브(side valve)식
  4. ④ 오버 헤드 캠 샤프트(over head cam shaft) 식
정답 확인

정답 ②

39번
다음 중 인화점이 가장 낮은 것은?
  1. ① 등유
  2. ② 휘발유
  3. ③ 경유
  4. ④ 중유
정답 확인

정답 ②

40번
디젤기관의 분사노즐 중 분사초기에는 적은 양이 분사되다 가 점차 분사량이 많아지게 되는 가변오리피스형 노즐은?
  1. ① 다공노즐
  2. ② 핀틀노즐
  3. ③ 스로틀노즐
  4. ④ 자동분사노즐
정답 확인

정답 ③

41번
나사산과 골을 반지름이 같은 원호로 이은 모양을 하고 있 으며, 전구의 꼭지쇠와 같이 박판의 원통을 전조하여 만드 는 것 등에 사용되는 나사는?
  1. ① 둥근나사
  2. ② 미터나사
  3. ③ 유니파이나사
  4. ④ 관용나사
정답 확인

정답 ①

42번
베벨기어의 피니언의 피치원추각 α1=25° , 기어의 피치원추 각 α2=50° 일때 속도비 N1/N2는 다음중 어느 것인가?
  1. ① 1.0
  2. ② 1.4
  3. ③ 1.8
  4. ④ 2.2
정답 확인

정답 ③

44번
다음 중 어떤 경우에 로크너트(lock nut)를 사용하는가?
  1. ① 2부품의 거리를 일정하게 유지하고자 할 때
  2. ② 용기 내부의 고압기체의 누설을 방지하고자 할 때
  3. ③ 너트의 풀림을 방지하고자 할 때
  4. ④ 물건을 달아 올리고자 할 때
정답 확인

정답 ③

45번
오픈 평벨트 전동장치에서, 유효장력이 100㎏f이고, 긴장 측 의 장력이 이완측 장력의 3배 일 때, 벨트의 폭을 얼마로 하면 되는가? (단, 벨트의 허용인장응력 0.3㎏f/mm2, 두께 가 5mm이고, 이음의 효율은 80%이다.)
  1. ① 125mm
  2. ② 150mm
  3. ③ 200mm
  4. ④ 250mm
정답 확인

정답 ①

46번
인장력이나 압축력을 전달하는 데 가장 적합한 이음은?
  1. ① 머프 축이음(split muff coupling)
  2. ② 자재 이음(universal joint)
  3. ③ 코터 이음(cotter joint)
  4. ④ 오울덤 축이음(Oldham's coupling)
정답 확인

정답 ③

48번
롤러체인 전동장치에서 체인의 파단 하중은 6000㎏f이고 안 전율은 15 일 때, 체인의 평균속도 5 m/s로 몇 ㎾의 동력 을 전달할 수 있는가?
  1. ① 약 9.30㎾
  2. ② 약 13.33㎾
  3. ③ 약 26.67㎾
  4. ④ 약 19.61㎾
정답 확인

정답 ④

49번
축방향으로 활동(滑動)시킬 수 없는 키이(key)는 다음 중 어 느 것인가?
  1. ① 각형(角形)스플라인 키이(spline key)
  2. ② 접선 키이(tangential key)
  3. ③ 페더 키이(feather key)
  4. ④ 인벌류우트 스플라인 키이(involute spline key)
정답 확인

정답 ②

50번
강판의 두께 16mm, 리벳의 지름 16mm, 리벳 구멍의 지름 18mm, 피치 68mm인 1줄 리벳 겹치기 이음에서 1피치마다 1600㎏f의 하중이 작용할 때, 판의 효율은 약 얼마인가?
  1. ① 74%
  2. ② 85%
  3. ③ 62%
  4. ④ 76%
정답 확인

정답 ①

51번
나사에 있어서 리이드 각을 λ ,비틀림 각을 β 라 할 때 (λ + β )는?
  1. ① 90°
  2. ② 45°
  3. ③ 30°
  4. ④ 60°
정답 확인

정답 ①

52번
원통 코일스프링의 코일의 평균지름만을 2배로 하여 다시 만들면 같은 축하중에 의한 처짐은 몇 배가 되는가?
  1. ① 2배
  2. ② 4배
  3. ③ 8배
  4. ④ 16배
정답 확인

정답 ③

53번
리벳이음이 파괴되는 경우를 살펴보면 다음 여러가지 경우 가 고찰된다. 틀린 것은?
  1. ① 리벳 구멍사이의 강판이 절단(切斷)된다.
  2. ② 리벳이 전단으로 파괴된다.
  3. ③ 리벳이 굽혀져서 파괴된다.
  4. ④ 리벳과 강판의 가장자리가 절개(切開)된다.
정답 확인

정답 ③

54번
치(齒)직각 모듀울 5, 잇수 Z1 = 15, Z2 = 45인 헬리컬 기 어가 물리고 있을 때, 그 중심거리는? (단, 비틀림각 β =15° 이다.)
  1. ① 약 125mm
  2. ② 약 155mm
  3. ③ 약 300mm
  4. ④ 약 355mm
정답 확인

정답 ②

55번
베어링의 밀봉(密封)방법 중에서 축에 접촉하면서 밀봉하는 방법은 어느 것인가?
  1. ① 유지구(油止溝)
  2. ② 래비린스(labyrinth)
  3. ③ 플링거(flinger)
  4. ④ 펠트링(feltring)
정답 확인

정답 ④

56번
파이프와 압력용기 등의 압력이 규정압력 이상이 되면 자동 적으로 열려서 유체를 밖으로 유출시키고 규정압력 이하가 되면 자동적으로 닫아지는 밸브는?
  1. ① 조압밸브(escape valve)
  2. ② 정지밸브(stop valve)
  3. ③ 첵밸브(check valve)
  4. ④ 나비형 밸브(butterfly valve)
정답 확인

정답 ①

57번
원추 클러치에서 접촉면의 평균지름 760mm, 원추각 2α =20° 이며, 2000 rpm으로 20 PS을 전동하려고 할 때 축 방향으로 밀어 붙이는 힘은 몇 ㎏f 정도인가? (단, 마찰계수 = 0.2이다.)
  1. ① 30
  2. ② 35
  3. ③ 25
  4. ④ 40
정답 확인

정답 ②

58번
나란하지도 않고 만나지도 않는 두 축 사이에 동력을 전달 하는 데 사용할 수 없는 것은?
  1. ① 벨트
  2. ② 로우프
  3. ③ 스크루기어
  4. ④ 체인
정답 확인

정답 ④

59번
전동축을 가장 옳게 설명하는 것은?
  1. ① 주로 압축을 받는 축
  2. ② 주로 비틀림을 받으며 모양이나 치수가 정밀하고 작업을 하면서 동력을 전달하는 축
  3. ③ 주로 비틀림과 굽힘 작용을 받으며 동력전달이 주목적인 축
  4. ④ 축이 약간 휠수 있고 지장이 없이 회전할 수 있는 축
정답 확인

정답 ③

60번
10 PS를, 1000 rpm 으로 전달하는 40mm지름의 전동축에 5(b)× 4(h)× 22(ℓ)인 성크키이(Sunk key)를 사용할 때 키 이에 발생하는 전단응력의 크기는?
  1. ① 약 1.63 Kgf/mm2
  2. ② 약 3.26 Kgf/mm2
  3. ③ 약 6.07 Kgf/mm2
  4. ④ 약 17.91 Kgf/mm2
정답 확인

정답 ②

61번
연결완충기(드래프트 기어)의 요구 조건 중 하나는?
  1. ① 초압력이 커야 한다.
  2. ② 완충행정이 커야 한다.
  3. ③ 소산성능(효율)이 낮아야 한다.
  4. ④ 완충용량이 크고 흡수할 수 있는 에너지가 커야한다.
정답 확인

정답 ④

62번
디젤전기 기관차의 주발전기 출력이 700 kw일 때 디젤기관 의 견인마력은 몇 HP인가? (단, 주발전기효율은 93.8 % 이 다.)
  1. ① 800
  2. ② 1000
  3. ③ 1200
  4. ④ 1400
정답 확인

정답 ②

63번
다음은 디젤기관에 대한 장단점이다. 올바른 것은?
  1. ① 비교적 인화성이 좋은 경유를 사용한다.
  2. ② 동일 출력의 가솔린 기관에 비해 형태가 작다.
  3. ③ 압축비가 낮기 때문에 기동전동기가 작게 된다.
  4. ④ 전기점화 장치가 필요하지 않다.
정답 확인

정답 ④

64번
전.후동력 새마을 동차에 6개월 검수 사항은?
  1. ① 보조 발전기 커풀링 검수
  2. ② 보조기관 충전발전기 분해 검수
  3. ③ 보조기관 시동전동기 분해 검수
  4. ④ 정온기 분해 기능시험 및 교환
정답 확인

정답 ①

65번
다음 중 기관의 형태가 645계가 아닌 디젤전기기관차는?
  1. ① 4100 호대
  2. ② 5000 호대
  3. ③ 6000 호대
  4. ④ 7000 호대
정답 확인

정답 ①

66번
8000 대 전기기관차의 축배치는?
  1. ① Co - Co
  2. ② Co - Co - Co
  3. ③ Bo - Bo
  4. ④ Bo - Bo - Bo
정답 확인

정답 ④

67번
내연기관의 사이클 중 최고온도와 최고압력이 일정할 때 열 효율의 크기가 바르게 표기된 것은?
  1. ① 오토사이클＞디젤사이클＞사바데사이클
  2. ② 오토사이클＞사바데사이클＞디젤사이클
  3. ③ 디젤사이클＞사바데사이클＞오토사이클
  4. ④ 디젤사이클＞오토사이클＞사바데사이클
정답 확인

정답 ②

68번
다음은 피스톤 균열 원인이다. 맞지 않는 것은?
  1. ① 분사변에서 연료 유출 과다
  2. ② 피스톤 냉각유 공급 불량
  3. ③ 냉각유관 구심 조정 불량
  4. ④ 기관과열 상태 계속 운전
정답 확인

정답 ①

69번
견인전동기의 회전속도가 상승하면 어떤 현상이 발생하는 가?
  1. ① 발전기의 발생전압은 내려가고 전류는 증가된다.
  2. ② 후방전이가 일어난다.
  3. ③ 주발전기와 견인전동기의 회로를 직렬에서 병렬연결로 자동적으로 바꿔진다.
  4. ④ 주발전기의 출력이 증가한다.
정답 확인

정답 ③

70번
전기동차의 기대 점착계수가 가장 큰 제어방식은?
  1. ① 저항 제어
  2. ② 전기자 초퍼제어
  3. ③ 계자 초퍼 제어
  4. ④ VVVF 인버터 제어
정답 확인

정답 ④

71번
새마을호 객차에 장착된 만형 대차의 특징이 아닌 것은?
  1. ① 볼스터가 없다.
  2. ② 차체는 4 개의 에어백에 의해 대차 위에 지지된다.
  3. ③ 최대 주행속도는 150 km/h 이다.
  4. ④ 센타 피봇트에도 일부 수직 하중이 작용된다.
정답 확인

정답 ④

72번
윤활유가 디젤기관 내부에서 행하는 기능에 관한 설명중 잘 못 기술된 것은?
  1. ① 베어링면에서 유막을 형성하여 열을 흡수하고 마모를 감 소 시킨다.
  2. ② 탄소 입자, 금속분말 등 불순한 미세입자를 포착하여 윤 활유 여과기까지 운반 여과한다.
  3. ③ 실린더 라이너 및 오일팬 등을 냉각시킨다.
  4. ④ 피스톤과 실린더 벽면에서 피스톤링의 실링(Sealing)을 완전하도록 도와준다.
정답 확인

정답 ③

73번
다음은 동력식 제동방식이다. 옳지 않은 것은?
  1. ① 진공 브레이크
  2. ② 사이드 브레이크
  3. ③ 공기 브레이크
  4. ④ 전기 브레이크
정답 확인

정답 ②

74번
차륜답면 찰상의 원인으로서 거리가 먼 것은?
  1. ① 제동력 과대로 활주
  2. ② 제동 완해불량
  3. ③ 좌우 차륜직경 상이
  4. ④ 주행속도의 과대
정답 확인

정답 ④

76번
차축 베어링 중 고속용 객차에 알맞는 것은?
  1. ① 실린더리컬 베어링
  2. ② 스훼리컬 베어링
  3. ③ 테이퍼 베어링
  4. ④ 스러스트 베어링
정답 확인

정답 ①

77번
철도차량용 냉매로 사용하고 있는 후레온-22의 증발열은? (단, kcal/kg)
  1. ① 40
  2. ② 80
  3. ③ 328
  4. ④ 539
정답 확인

정답 ①

78번
디젤기관에서 연료분사 요건은?
  1. ① 온도
  2. ② 압력
  3. ③ 분사밸브
  4. ④ 무화(미립화)
정답 확인

정답 ④

79번
냉동 사이클의 기본요소와 장치의 연결이 옳지 못한 것은 ?
  1. ① 열흡수장치 - 증발기(Evaporator)
  2. ② 압력증대장치 - 압축기(Compressor)
  3. ③ 열제거장치 - 응축기(Condenser)
  4. ④ 진공장치 - 팽창밸브, 모세관
정답 확인

정답 ④

80번
DHC, PMC의 열차 냉방기에 대한 풍량이 옳지 않게 표현된 것은?
  1. ① condensing air : 84 CMM/set
  2. ② supply air : 42 CMM/set
  3. ③ return air : 27 CMM/set
  4. ④ fresh air : 15 CMM/set
정답 확인

정답 ①

81번
수기 가공으로 수나사를 가공할 수 있는 공구는?
  1. ① 탭
  2. ② 다이스
  3. ③ 바이스
  4. ④ 바이트
정답 확인

정답 ②

82번
래핑의 특징에 대한 설명 중 잘못된 것은?
  1. ① 경면을 얻을 수 있다.
  2. ② 평면도, 진원도, 진직도 등 기하학적 정밀도가 높은 제품 을 얻을 수 있다.
  3. ③ 고도의 정밀가공은 숙련이 필요하다.
  4. ④ 가공면에 랩제가 잔류하여 제품의 부식을 막아준다.
정답 확인

정답 ④

83번
이음매 없는 강관을 제조하는 방법으로 적합하지 않는 가공 법은?
  1. ① 만네스만 압연(mannesmann rolling)
  2. ② 인발(drawing)
  3. ③ 압출(extrusion)
  4. ④ 맞대기 심 용접(seam welding)
정답 확인

정답 ④

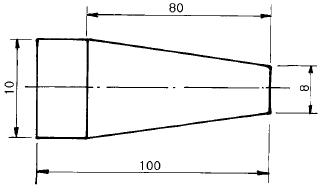

84번
그림과 같은 테이퍼 (Taper)를 가공할 때, 심압대의 편위량 은 얼마인가?
철도차량기사 2004년 1회 84번 문제 그림
  1. ① 1 mm
  2. ② 1.25 mm
  3. ③ 1.5 mm
  4. ④ 2.5 mm
정답 확인

정답 ②

85번
상품명에서 이름 지어진 링컨 용접법(Lincoln weld)은 어떤 용접을 말하는가?
  1. ① 탄산(CO2)가스 아크 용접
  2. ② 서브머지드 아크 용접
  3. ③ 스터드 용접
  4. ④ 일렉트로 슬랙 용접
정답 확인

정답 ②

86번
큐폴러(Cupola)의 크기는 무엇으로 표시하는가?
  1. ① 1회에 용해하는데 사용된 코우크스의 양
  2. ② 1회에 용해할 수 있는 철의 양
  3. ③ 1시간당 용해되는 철의 무게를 ton 으로 표시 한 것
  4. ④ 시간당 송풍량
정답 확인

정답 ③

87번
단면감소율, 다이의 각도, 윤활법, 역장력 등을 그 인자(因 子)로 하는 소성가공법은?
  1. ① 압축가공
  2. ② 스피닝
  3. ③ 인발가공
  4. ④ 압출가공
정답 확인

정답 ③

88번
CNC선반의 절삭 이송시 G 기능 중 G01이 갖는 의미는?
  1. ① 위치결정
  2. ② 직선보간
  3. ③ 원호보간
  4. ④ 나사절삭
정답 확인

정답 ②

89번
방전가공시 전극(가공공구) 재질로 사용되지 않는 것은?
  1. ① 황동
  2. ② 텅스텐
  3. ③ 구리
  4. ④ 알루미늄
정답 확인

정답 ④

90번
피복아크 용접봉 홀더에서 KS규격의 종류가 아닌 것은?
  1. ① 125호
  2. ② 160호
  3. ③ 180호
  4. ④ 200호
정답 확인

정답 ③

92번
두께 5mm의 연강판에 직경 10mm의 펀칭 작업을 하는 데 크랭크 프레스 램의 속도가 10m/min 이라면 이 때 프레스 에 공급되어야 할 동력은 약 몇 PS 인가?(단, 연강판의 전 단강도는 30kgf/mm2 이고 프레스의 기계적 효율은 80%이 다.)
  1. ① 13.1
  2. ② 9.7
  3. ③ 15.5
  4. ④ 11.3
정답 확인

정답 ①

93번
기계재료의 가공성들에 대한 용어 중에서 적당치 않은 것 은?
  1. ① 탄성
  2. ② 단조
  3. ③ 절삭성
  4. ④ 접합성
정답 확인

정답 ①

94번
다음 각각의 측정기에 대한 설명이 옳은 것은?
철도차량기사 2004년 1회 94번 문제 그림
  1. ① 옵티컬 플랫은 표면 거칠기를 측정하는 것이다.
  2. ② 옵티컬 플랫으로 측정검사할 때 평행하게 나타나는 간섭 무늬가 적을수록 평면도가 좋다.
  3. ③ 수준기는 물을 봉입한 유리관 안에 작은 기포를 남겨둔 것으로 수평도을 알아보는 측정기이다.
  4. ④ 사인바로 각도를 금긋기 할때 블록게이지의 높이 이다. L은 사인바의 길이 이 다.
정답 확인

정답 ②

95번
TTT선도에서 Mf점과 Ms점 사이 100~200℃ 정도에서 담금 질을 하여 항온변태를 행하는 방법은?
  1. ① 오스템퍼(austemper)
  2. ② 마르템퍼(martemper)
  3. ③ 마르퀀칭(marquenching)
  4. ④ 계단 담금질(interrupted quenching)
정답 확인

정답 ②

97번
스플라인 구멍(보스)의 홈을 가공하거나 복잡한 형상의 구멍 을 정확하게 가공할 수 있고, 다량 생산을 위하여 사용되는 공작기계는?
  1. ① 보링머신
  2. ② 슬러팅 머신
  3. ③ 브로칭 머신
  4. ④ 펠로즈 기어 셰이퍼
정답 확인

정답 ③

98번
소성변형이 비교적 잘되는 금속재료를 상온 또는 고온에서 회전하는 롤 사이로 통과시켜 여러 가지의 판재, 형재, 관재 등의 소재를 만드는 가공법은?
  1. ① 압출
  2. ② 압인
  3. ③ 압연
  4. ④ 단조
정답 확인

정답 ③

99번
강철주물용 주물사의 주성분은?
  1. ① Aℓ203
  2. ② SiO2
  3. ③ Mg0
  4. ④ Fe03
정답 확인

정답 ②

100번
담금질한 강철을 적당한 온도로 A1 변태점 이하에서 인성 을 증가시키는 조작은?
  1. ① 뜨임
  2. ② 풀림
  3. ③ 불림
  4. ④ 항온열처리 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2003년 1회 다음 회차2005년 1회

철도차량기사의 다른 회차

2020년 1회
2020-06-06 · 89문항
2010년 1회
2010-05-09 · 89문항
2008년 1회
2008-05-11 · 98문항
2005년 1회
2005-05-29 · 87문항
2004년 1회
2004-05-23 · 87문항
2003년 1회
2003-05-25 · 91문항
