용접기사 2013년 2회 기출문제

2013-08-18 시행 · 91문항

이 회차 문제 풀기 →
1번
주물사에서 가스 및 공기에 해당하는 기체가 통과하여 빠져 나가는 성질은?
  1. ① 보온성
  2. ② 통기성
  3. ③ 반복성
  4. ④ 내구성
정답 확인

정답 ②

2번
2차원 절삭의 모델을 창고로 공구의 상면 경사각(α), 전단각 (ø)를 알고 있을 때, 전단변형률( shear strain, γ ) 은?
  1. ① γ = tan( ø + α ) + cot ø
  2. ② γ = tan( ø + α ) - cot ø
  3. ③ γ = tan( ø - α ) + cot ø
  4. ④ γ = tan( ø - α ) - cot ø
정답 확인

정답 ③

3번
주화나 메달(medal) 그 밖의 장신구 등과 같이 문자나 모양 을 새기는 판금가공법은?
  1. ① 코닝
  2. ② 엠보싱
  3. ③ 스피닝
  4. ④ 벌징
정답 확인

정답 ①

4번
침탄법에 비하여 경화층은 얇으나, 경도가 크다. 담금질이 필 요 없고, 내식성 및 내마모성이 크나, 처리시간이 길고 생산 비가 많이 드는 표면경화법은?
  1. ① 마퀜칭
  2. ② 화염 경화법
  3. ③ 고주파 경화법
  4. ④ 질화법
정답 확인

정답 ④

5번
컴퓨터를 이용한 자동화 공정계획(CAPP)의 효과를 설명한 것으로 틀린 것은?
  1. ① 부품대량생산
  2. ② 연속공정
  3. ③ 계획생산
  4. ④ 일괄생산
정답 확인

정답 ③

6번
절삭저항을 3분력으로 분해할 때, 주분력 P1, 이송분력 P2, 배분력 P3 으로 구분한다. 크기 순서가 옳은 것은? (단, 공구 는 초경바이트, 피삭재는 저탄소강, 절삭 깊이는 노즈반지름 이내로 가공할 때이다.)
  1. ① P1＞P2＞P3
  2. ② P1＞P3＞P2
  3. ③ P3＞P1＞P2
  4. ④ P3＞P2＞P1
정답 확인

정답 ②

7번
버니싱 가공에 관한 설명으로 틀린 것은?
  1. ① 공작물 지름보다 약간 더 큰 지름의 볼(ball)을 압입 통과 시켜 구멍내면을 가공한다.
  2. ② 이 가공의 단점은 주로 철과 주철만을 가공할 수 있다.
  3. ③ 작은 지름의 구멍을 매끈하게 마무리할 수 있다.
  4. ④ 드릴링 및 리밍 후 실시하는 작업이다.
정답 확인

정답 ②

8번
각도 측정이나 수평면의 기울기 측정에 사용하는 측정기는?
  1. ① 수준기(level)
  2. ② 센터 게이
  3. ③ 텔리스코핑 게이지
  4. ④ 포인트 마이크로미터
정답 확인

정답 ①

9번
프레스 가공작업에서 전단력을 감소시키기 위하여 다이 또는 펀치의 면을 경사지게 만드는 것과 관련있는 것은?
  1. ① 틈새
  2. ② 죔새
  3. ③ 컬링
  4. ④ 전단각
정답 확인

정답 ④

10번
단조 프레스 용량이 50kN 이고, 프레스의 효율이 80%, 단 조물의 유효 단면적이 500mm2인 재료를 단조하고자 할 때 단조재료의 변형저항은 몇 MPa 인가?
  1. ① 40
  2. ② 80
  3. ③ 100
  4. ④ 160
정답 확인

정답 ②

11번
테르밋 반응을 이용하여 철강을 용접하는 방법을 테르밋 용 접이라 한다. 이 용접의 특징으로 틀린 것은?
  1. ① 용접작업이 단순하며, 기술 습득이 용이하다.
  2. ② 용접 기구가 간단하며 설비비가 저렴하고, 또 이동할 수 있다.
  3. ③ 용접시간이 짧고, 용접 후 변형이 많이 발생한다.
  4. ④ 용접이음부의 홈은 가스절단 한 그대로도 좋고, 특별한 모양의 홈을 필요로 하지 않는다.
정답 확인

정답 ③

12번
래핑(lapping) 가공의 장점에 대한 설명이 아닌 것은?
  1. ① 가공이 간단하고 대량 생산이 가능하다.
  2. ② 가공면이 매끈한 거울면을 얻을 수 있다.
  3. ③ 기하학적 정밀도가 높은 제품을 만들 수 있다.
  4. ④ 비산하는 래핑입자가 가공면을 부착하여 강도를 높인다.
정답 확인

정답 ④

13번
강의 제품을 가열하여 그 표면에 알루미늄을 침투시켜 표면 합금층을 만드는 방법은?
  1. ① 칼로라이징(colorizing)
  2. ② 크로마이징(chroming)
  3. ③ 실리코나이징(siliconizing)
  4. ④ 세라다이징(sheradizing)
정답 확인

정답 ①

14번
버니어캘리퍼스는 일반적으로 아들자의 한 눈금이 어미자의 n-1 눈금을 n 등분한 것이다. 어미자의 한 눈금 간격이 A 라고 하면 아들자로 읽을 수 있는 최소 측정값은?
  1. ① nA
  2. ② A/n
  3. ③ nA/n-1
  4. ④ n-1/nA
정답 확인

정답 ②

15번
전단가공에서 전단저항이 32 N/mm2, 두께가 12 mm 인 강 판에 지름 20mm 의 구멍을 펀치의 평균속도 6m/min으로 구멍을 뚫을 때 소요 동력은 약 몇 kW 인가? (단, 이 때 기 계효율은 50%이고 보정계수는 k=1로 한다.)
  1. ① 2.4
  2. ② 4.8
  3. ③ 6.7
  4. ④ 13.6
정답 확인

정답 ②

16번
강을 변태점 이상으로 가열하여 서냉시킨 조직으로 페라이 트와 탄화물 (Fe3C) 이 서로 층상으로 배치된 조직으로 경 도 HB 180~200, 인장강도 588~785 MPa 정도가 되는 탄 소강의 기본 조직은?
  1. ① 시멘타이트
  2. ② 페라이트
  3. ③ 펄라이트
  4. ④ 카보이트
정답 확인

정답 ③

17번
단체모형, 분할모형, 조립모형의 종류를 포괄하는 실제 제품 과 같은 모양의 모형은?
  1. ① 현형(solid pattern)
  2. ② 회전 모형(sweeping pattern)
  3. ③ 코어 모형(core pattern)
  4. ④ 고르게 모형(trickle pattern)
정답 확인

정답 ①

18번
300톤 이하의 압력으로 다이 또는 맨 드릴에서 금속을 압착 하는 공정으로 스플라인, 내치차, 특수형상의 구멍, 베어링 의 리테이너 등을 만들 수 있는 것은?
  1. ① 호빙(Hobbing)
  2. ② 코닝(Coining)
  3. ③ 엠보싱(Embossing)
  4. ④ 인트라포밍(Intraforming)
정답 확인

정답 ④

19번
드로잉(drawing)시 역장력을 가함으로써 얻어지는 효과에 대한 설명이 아닌 것은?
  1. ① 다이 수명이 증가한다.
  2. ② 드로잉 저항이 감소된다.
  3. ③ 다이면에 발생되는 압력이 증가된다.
  4. ④ 가공된 제품의 기계적 성질이 좋아진다.
정답 확인

정답 ③

20번
숏피닝(shot peening)에 대한 설명으로 틀린 것은?
  1. ① 숏피닝은 두꺼운 공작물일수록 효과가 크다.
  2. ② 강 또는 주철의 작은 알갱이인 숏(shot)을 고속으로 공작 물 표면에 충돌시킨다.
  3. ③ 가공물 표면에 가공경화된 압축잔류응력층이 형성된다.
  4. ④ 반복하중에 대한 피로한도를 증가시킬 수 있어서 각종 스프링에 널리 이용되고 있다.
정답 확인

정답 ①

21번
그림과 같이 길이 3m, 단면적 500mm2인 재료의 윗부분이 고정되어 있고, 이것에 500N의 추를 200㎜의 높이에서 낙 하시켜 충격을 준다. 재료의 최대 신장량은 약 몇 ㎜인가? (단, 자중 및 마찰은 무시하고, 재료의 탄성계수는 210GPa 이다.)
용접기사 2013년 2회 21번 문제 그림
  1. ① 2.8
  2. ② 3.4
  3. ③ 2.4
  4. ④ 3.6
정답 확인

정답 ③

22번

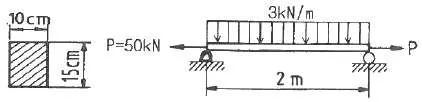

그림과 같이 직사각형 단면을 갖는 단순지지보에 3kN/m의 균일 분포하중과 축방향으로 50kN의 인장력이 작용할 때 최대 및 최소의 응력은?
용접기사 2013년 2회 22번 문제 그림
  1. ① 4 MPa 인장, 3.33 MPa 압축
  2. ② 4 MPa 압축, 3.33 MPa 인장
  3. ③ 7.33 MPa 인장, 0.67 MPa 압축
  4. ④ 7.33 MPa 압축, 0.67 MPa 인장
정답 확인

정답 ③

24번

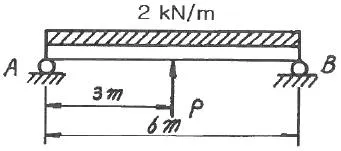

그림과 같이 단순지지보에서 2kN/m의 분포하중이 작용할 경우 중앙의 처짐이 0 이 되도록 하기 위한 힘 P의 크기는 몇 kN 인가?
용접기사 2013년 2회 24번 문제 그림
  1. ① 6 kN
  2. ② 6.5 kN
  3. ③ 7 kN
  4. ④ 7.5 kN
정답 확인

정답 ④

25번
그림과 같은 외팔보에서 굽힘 모멘트의 최대값은?
용접기사 2013년 2회 25번 문제 그림
  1. ① 5 kN · m
  2. ② 10 kN · m
  3. ③ 15 kN · m
  4. ④ 20 kN · m
정답 확인

정답 ②

27번
그림과 같이 두 개의 물체가 도르래에 의하여 연결되었을 때 평형을 이루기 위한 힘 P는 몇 kN 인가? (단, 경사면과 도르래의 마찰은 무시한다.)
용접기사 2013년 2회 27번 문제 그림
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ②

28번
가로 x 세로가 30 cm x 20 cm의 사각형 단면적을 갖고 있 고 양단이 그림과 같이 고정되어 있는 길이 3m 장주의 중 심축에 압축력 P가 작용하고 있을 때 이 장주의 유효세장비 는?
용접기사 2013년 2회 28번 문제 그림
  1. ① 78
  2. ② 52
  3. ③ 17
  4. ④ 26
정답 확인

정답 ④

29번
길이가 50cm인 외팔보의 자유단에 정적인 힘을 가하여 자 유단에서의 처짐량이 1cm가 되도록 외팔보를 탄성 변형시 키려고 한다. 이 때 필요한 최소한의 에너지는? (단, 외팔보 의 세로탄성계수는 200 GPa, 단면은 한 변의 길이가 2cm 인 정사각형이라고 한다.)
  1. ① 3.2 J
  2. ② 6.4 J
  3. ③ 9.6 J
  4. ④ 12.8 J
정답 확인

정답 ①

30번
그림과 같이 단면의 x축에 대한 단면 2차 모멘트는?
용접기사 2013년 2회 30번 문제 그림
  1. ① a4
  2. ② a4/12
  3. ③ a4/6
  4. ④ a4/4
정답 확인

정답 ③

33번

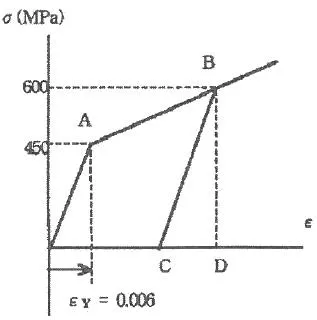

길이가 55㎜인 환봄 시편의 응력-변형률 선도가 그림과 같 으며 항복응력 및 변형률이 각각 σγ = 450 MPa, εγ= 0.006㎜/㎜ 이다. 이 시편에 축하중이 가해져 600 MPa의 응력을 받을 때 하중을 제거하면 (B 지점) 시편에 남게 될 영구 변형률은? (단, 하중을 제거하는 순간의 시편은 초기 대비 11.5㎜ 늘어나 있었다.)
용접기사 2013년 2회 33번 문제 그림
  1. ① 0.006 ㎜/㎜
  2. ② 0.008 ㎜/㎜
  3. ③ 0.015 ㎜/㎜
  4. ④ 0.023 ㎜/㎜
정답 확인

정답 ③

34번
원형단면축이 비틀림에 의한 전단응력 τ와 τ의 2배 크기인 굽힘에 의한 수직응력 σ 를 동시에 받고 있을 때 최대 전단 응력은 수직응력의 몇 배인가?
  1. ① 1/√2
  2. ② √2
  3. ③ 1/√3
  4. ④ √3
정답 확인

정답 ①

35번
연강 1cm3의 무게는 0.0785N이다. 길이 15m의 둥근 봉을 매달 때 봉의 상단 고정부에 발생하는 인장응력은 몇 kPa인 가?
  1. ① 0.118
  2. ② 1177.5
  3. ③ 117.8
  4. ④ 11890
정답 확인

정답 ②

36번

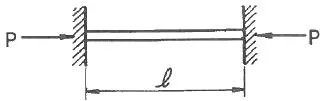

지름 2.5cm의 연강봉을 상온에서 30°C 높게 가열하여 양단 을 고정하여 상온까지 냉각할 때 고정된 벽에서 일어나는 힘은 몇 kN인가? (단, 열팽창 계수 α = 0.000012/°C, E = 210 GPa 이다.)
용접기사 2013년 2회 36번 문제 그림
  1. ① 17
  2. ② 27
  3. ③ 37
  4. ④ 47
정답 확인

정답 ③

37번
그림과 같은 보는 균일단면 부정정보이다. B점에서의 반력 R 를 구하는데 필요한 조건은?
  1. ① 지점 B에서의 반력에 의한 처짐
  2. ② 지점 A에서의 굽힘모멘트의 방향
  3. ③ 하중 작용점 P에서의 처짐
  4. ④ 하중 작용점 P에서의 굽힘응력
정답 확인

정답 ①

39번
지름 10cm의 강재축이 750rpm으로 회전한다. 안전하게 전 달시킬 수 있는 최대 동력은 약 얼마인가? (단, 허용전단응 력 τa= 35MPa 이다.)
  1. ① 502 kW
  2. ② 539 kW
  3. ③ 579 kW
  4. ④ 659 kW
정답 확인

정답 ②

41번
다음 조직 중 순철에 가장 가까운 것은?
  1. ① 페라이트
  2. ② 펄라이트
  3. ③ 솔바이트
  4. ④ 마텐자이트
정답 확인

정답 ①

42번
Fe-C 계 상태도에서 공석조직의 C의 양은 몇 %인가?
  1. ① 0.3
  2. ② 0.8
  3. ③ 2.3
  4. ④ 4.3
정답 확인

정답 ②

43번
용융금속이 응고할 때 응고 온도차에 따라 농도차이를 일으 키는 현상은?
  1. ① 편석
  2. ② 공석
  3. ③ 포석
  4. ④ 편정
정답 확인

정답 ①

44번
탄소강에서 탄소량의 증가에 따른 성질을 설명한 것으로 틀 린 것은?
  1. ① 비중은 감소한다.
  2. ② 열팽창계수는 증가한다.
  3. ③ 열전도도는 감소한다.
  4. ④ 항자력은 증가한다.
정답 확인

정답 ②

45번
순철의 동소체가 아닌 것은?
  1. ① α철
  2. ② β철
  3. ③ δ철
  4. ④ γ철
정답 확인

정답 ②

46번
제철과정에서 철광석을 환원하는 탈산제로 첨가되며 고온강 도를 향상시키는 원소는?
  1. ① Ni
  2. ② P
  3. ③ Si
  4. ④ S
정답 확인

정답 ③

47번
오스테나이트계 스테인리스강의 용접부는 용접금속에 접한 부분이 조대화되고, 열영향부는 화합물이 석출하여 다음과 같은 현상을 일으킨다. 맞는 것은?
  1. ① 황화물의 석출이 일어나 475°C에서 취성을 일으킨다.
  2. ② 질화물의 석출이 일어나 입계부식을 일으킨다.
  3. ③ 탄화물의 석출이 일어나 입계부식을 일으킨다.
  4. ④ 산화물의 석출이 일어나 경화를 일으킨다.
정답 확인

정답 ③

48번
가공한 금속을 가열할 때 결정입계의 이동에 의해서 형성되 는 쌍정을 무엇이라 하는가?
  1. ① 변형쌍정
  2. ② 기계적쌍정
  3. ③ 풀림쌍정
  4. ④ 소성쌍정
정답 확인

정답 ③

49번
용접금속의 응력 제거 풀림 균열감수성에 영향을 미치는 원 소가 아닌 것은?
  1. ① Cr
  2. ② Mo
  3. ③ Mn
  4. ④ V
정답 확인

정답 ③

50번
용접 시 저온균열을 방지하기 위한 대책으로 틀린 것은?
  1. ① 용접부의 탄소 당량을 높게 한다.
  2. ② 냉각속도를 될수록 느리게 한다.
  3. ③ 저수소계 용접봉을 사용한다.
  4. ④ 용접봉의 건조를 충분히 한다.
정답 확인

정답 ①

51번
용접품 후열처리의 주된 목적이 아닌 것은?
  1. ① 열영향 경화부의 연화
  2. ② 용접부의 고온성능 향상
  3. ③ 용접부의 내마모성 향상
  4. ④ 용접부의 수소 방출 효과
정답 확인

정답 ③

52번
저온 취성(低溫脆性)을 개선하는데 가장 크게 기여하는 원소 는?
  1. ① 탄소
  2. ② 망간
  3. ③ 니켈
  4. ④ 유황
정답 확인

정답 ③

53번
S - N 곡선에 대한 설명으로 옳은 것은?
  1. ① 항온변태 속도를 나타내는 곡선
  2. ② 탄소당량을 도시한 곡선
  3. ③ 인장시험에서 인장력과 연신율을 나타내는 곡선
  4. ④ 피로시험에서 반복응력과 반복횟수를 나타내는 곡선
정답 확인

정답 ④

54번
저온 균열에 속하는 것은?
  1. ① 별 균열
  2. ② 세로 균열
  3. ③ 가로 균열
  4. ④ 비드 일 균열
정답 확인

정답 ④

55번
강의 뜨임처리(tempering)에 관한 설명 중 맞는 것은?
  1. ① 담금질한 강철을 급냉시켜 재질을 경화한다.
  2. ② 조직의 변화가 오스테나이트에서 펄라이트로 변한다.
  3. ③ 불안정한 마텐자이트조직을 A1변태점 이상으로 가열하여 처리한다.
  4. ④ 담금질할 때 생긴 내부응력을 제거하고 인성을 증가시킨 다.
정답 확인

정답 ④

56번
용접비드 바로 아래의 열영향부에 나타나는 언더크랙(under bead cracking)을 발생시키는 중요 원인은?
  1. ① 확산된 산소
  2. ② 확산된 수소
  3. ③ 확산된 질소
  4. ④ 확산된 아르곤
정답 확인

정답 ②

57번
용접금속 중 스테인리스강의 특성에 관한 설명으로 맞는 것 은?
  1. ① 오스테나이트계 스테인리스강은 1000~1100°C로 가열 후에 급냉하면 가공성 및 내식성이 감소다.
  2. ② 탄소량을 높게 하면 탄화물의 형성을 억제한다.
  3. ③ 13Cr강의 담금질 온도는 Cr의 양이 적을수록 높아진다.
  4. ④ 페라이트계 스테인리스강은 오스테나이트계에 비하여 내 산성이 낮다.
정답 확인

정답 ④

58번
TTT 곡선의 now time에 영향을 미치는 요소라 할 수 없는 것은?
  1. ① 합금원소
  2. ② 인장성질
  3. ③ 탄소함량
  4. ④ 결정입도
정답 확인

정답 ②

59번
연강용접부의 조직변화 중에서 조립균질로서 가열된 온도가 900~1200°C 범위로 인성이 큰 열영향부는?
  1. ① 조립부
  2. ② 미립부
  3. ③ 취화부
  4. ④ 원질부
정답 확인

정답 ②

60번
용강 중에서 Fe-Si 또는 AI 분말 등의 강한 탈산제를 첨가 하여 완전히 탈산한 강괴는?
  1. ① 림드강
  2. ② 킬드강
  3. ③ 세미킬드강
  4. ④ 캡드강
정답 확인

정답 ②

61번
다음 중 비파괴 시험으로만 구성된 것은?
  1. ① 방사선투과 시험, 기계적 시험, 화학적 시험
  2. ② 자분탐상 검사, 육안 검사, 와류탐상 검사
  3. ③ 누수 시험, 금속조직 시험, 육안 검사
  4. ④ 방사선투과 시험, 액체침투탐상 시험, 금속조직 시험
정답 확인

정답 ②

62번
용접 변형 중 면외 변형이 아닌 것은?
  1. ① 회전변형
  2. ② 각변형
  3. ③ 좌굴변형
  4. ④ 세로굽힘변형
정답 확인

정답 ①

63번
용접 구조물을 설계할 때 주의 사항이 아닌 것은?
  1. ① 용접선이 교차 하는 곳이 없도록 한다.
  2. ② 용접 치수는 강도상 필요한 치수 이상으로 크게 하지 않 는다.
  3. ③ 용접순서는 항상 외각에서 시작하여 중앙으로 향하도록 한다.
  4. ④ 판면에 직각 방향으로 인장 하중이 작용할 경우에는 판 의 이방성에 주의한다.
정답 확인

정답 ③

65번
잔류응력을 경감시키기 위한 용착법은?
  1. ① 역변형법
  2. ② 비석법
  3. ③ 살수법
  4. ④ 억제법
정답 확인

정답 ②

66번
용접 검사법 중 기계적 시험에 해당되지 않는 것은?
  1. ① 경도 시험
  2. ② 굽힘 시험
  3. ③ 피로 시험
  4. ④ 파면 시험
정답 확인

정답 ④

67번
용접 후에 해야 할 작업검사 항목 중 틀린 것은?
  1. ① 후열처리
  2. ② 변형교정
  3. ③ 균열 및 변형의 유무
  4. ④ 크레이터의 처리
정답 확인

정답 ④

68번
강도상 중요한 맞대기 이음에서 용접 시작점과 끝점에 결함 과 회전 변형을 방지하기 위해 양 끝에 모재와 동일한 조건 의 같은 재질을 연장하여 붙여주는 것은?
  1. ① 엔드탭
  2. ② 가접
  3. ③ 억제법
  4. ④ 가압법
정답 확인

정답 ①

69번
다음 [그림]과 같이 연강판을 맞대기 용접한 후의 온도와 응력변화에 따른 응력분포에 대한 설명으로 틀린 것은? (단, σx의 Y 축상의 변화에 있어서)
용접기사 2013년 2회 69번 문제 그림
  1. ① σx는 Y축과 X축이 만나는 부분의 용착 금속 내에서 인장 이다.
  2. ② σx는 Y축 상에서 모재부분에서 압축응력이 되는 곳도 있 다.
  3. ③ σx는 전 Y축 상에서 언제나 인장이다.
  4. ④ σx는 Y축 상에서 인장도 있고 압축도 있다.
정답 확인

정답 ③

71번
용접부의 시험 중 용접성 시험법이 아닌 것은?
  1. ① 인장시험
  2. ② 노치취성시험
  3. ③ 용접연성시험
  4. ④ 용접균열시험
정답 확인

정답 ①

72번
자분 탐상 검사에서 피 검사물의 자화방법이 아닌 것은?
  1. ① 코일법
  2. ② 관통법
  3. ③ 펄스 반사법
  4. ④ 극간법
정답 확인

정답 ③

73번
용착금속의 결함 중 형상 불량이 아닌 것은?
  1. ① 용입 불량
  2. ② 은점
  3. ③ 언더 컷
  4. ④ 오버랩
정답 확인

정답 ②

74번
용접변형을 경감시키기 위해 용접부를 구속할 때 가장 큰 문제점은?
  1. ① 잔류응력이 커진다.
  2. ② 잔류응력이 경감된다.
  3. ③ 용접열량이 1개소에 집중된다.
  4. ④ 전공급(全供給) 열량이 증가된다.
정답 확인

정답 ①

75번
용접 흄(fume)에 관한 설명으로 틀린 것은?
  1. ① 진폐를 발생시키는 물질을 갖고 있다.
  2. ② 호흡기를 자극시키는 물질을 갖고 있다.
  3. ③ 흄은 피복제가 아크 열로 분해하여 생긴 금속 및 비금속 의 산화물이다.
  4. ④ 흄은 용접 모재의 과열로 생긴 금속의 스패터링이다.
정답 확인

정답 ④

76번
샤르피 충격시험에서 해머의 무게가 200N, 회전 암의 길이 가 1.5m, 해머를 낙하하는 높이 h1 대한 각도가 150° 이 고 충격시험 후 해머의 2차 높이 h2에 대한 각도가 60° 이 었다면 시험편에 흡수된 에너지는 약 얼마인가? (단, cos150° = -0.87, cos60° = 0.5로 한다.)
  1. ① 411 N · m
  2. ② 582 N · m
  3. ③ 644 N · m
  4. ④ 1088 N · m
정답 확인

정답 ①

77번
맞대기 용접부에 15 kN의 수직력이 작용할 때 이음부에 발 생하는 인장 응력은? (단, 판 두께는 6mm, 용접선의 길이 는 250mm로 한다.)
  1. ① 7 N/mm2
  2. ② 10 N/mm2
  3. ③ 13 N/mm2
  4. ④ 19 N/mm2
정답 확인

정답 ②

78번
다층 용접에 속하지 않는 것은?
  1. ① 비석법
  2. ② 빌드업법
  3. ③ 캐스케이드법
  4. ④ 전진블록법
정답 확인

정답 ①

79번
인장하중 300 kN이 용접선에 직각방향으로 작용하고 폭이 500mm인 2개의 강판을 맞대기 용접(완전 용입(할 때 그 강 판의 두께는 얼마인가? (단, 허용응력 σa = 80 MPa 이다.)
  1. ① 3.5 mm
  2. ② 5.5 mm
  3. ③ 7.5 mm
  4. ④ 9.5 mm
정답 확인

정답 ③

80번
용접 구조 설계 순서로 옳은 것은?
  1. ① 기본계획 → 강도계산 → 구조설계 → 시공도면 → 재료 적산 → 절차 사양서
  2. ② 기본계획 → 강도계산 → 공도면 → 구조설계 → 재료적 산 → 절차 사양서
  3. ③ 기본계획 → 강도계산 → 구조설계 → 재료적산 → 시공 도면 → 절차 사양서
  4. ④ 기본계획 → 절차 사양서 → 강도계산 → 구조설계 → 시공도면 → 재료적산
정답 확인

정답 ①

81번
피복 아크용접시 피복제의 역할이 아닌 것은?
  1. ① 용착금속의 보호
  2. ② 용착금속의 탈산정련작용
  3. ③ 용이한 아크의 발생과 아크의 인정
  4. ④ 용착금속에 수소의 공급
정답 확인

정답 ④

82번
고장력강용 저수소계 피복아크 용접봉은?
  1. ① E5001
  2. ② E5003
  3. ③ E5000
  4. ④ E5016
정답 확인

정답 ④

83번
아크 용접의 자동화에 적용되는 센서(sensor)의 종류가 아 닌 것은?
  1. ① 터치 센서
  2. ② 아크 센서
  3. ③ 비전 센서
  4. ④ 압전 센서
정답 확인

정답 ④

84번
티그(TIG)용접의 텅스텐 전극에 관한 설명으로 틀린 것은?
  1. ① 토륨이 함유된 텅스텐 전극은 전자방사 능력이 양호하여 낮은 전류에나 낮은 회로 전압에서도 아크를 발생시키기 쉽다.
  2. ② 순수한 텅스텐 전극은 동작온도가 높으므로 접촉이나 금 속증기의 발생으로 오손이 생기기 쉽다.
  3. ③ 토륨에 함유된 텅스텐 전극은 동작온도가 낮으므로 오손 은 적으나 가격이 비싸다.
  4. ④ 순수하나 텅스텐 전극은 정극성으로 알루미늄을 용접할 때 많이 사용된다.
정답 확인

정답 ④

85번
연강용 피복아크 용접봉의 내균열성이 큰 것부터 작은 순서 로 맞는 것은?
  1. ① 일미나이트계＞저수소계＞고산화철계＞고셀룰로스계＞티 탄계
  2. ② 저수소계＞일미나이트계＞고산화철계＞고셀룰로스계＞티 탄계
  3. ③ 저수소계＞고산화철계＞일미나이트계＞고셀룰로스계＞티 탄계
  4. ④ 저수소계＞고산화철계＞고셀룰로스계＞일미나이트계＞티 탄계
정답 확인

정답 ②

86번
산소병의 내 용적이 40L인 용기에 10MPa가 충전되어 있는 가스를 사용하여 프랑스식 팁 200번으로 표준불꽃을 사용하 여 용접한다면 몇 시간정도 사용이 가능한가?
  1. ① 20시간
  2. ② 10시간
  3. ③ 34시간
  4. ④ 40시간
정답 확인

정답 ①

87번
아연 도금한 강판을 용접 할 수 있는 용접봉 계열은?
  1. ① 저수소계 및 라임티탄계
  2. ② 일미나이트계
  3. ③ 고산화철계
  4. ④ 고셀룰로스계
정답 확인

정답 ④

88번
불활성가스 아크절단에서 아크냉각용으로 가장 많이 이용하 는 혼합가스는?
  1. ① 아르곤과 헬륨의 혼합가스
  2. ② 아르곤과 수소의 혼합가스
  3. ③ 아르곤과 탄산가스의 혼합가스
  4. ④ 아르곤과 산소의 혼합가스
정답 확인

정답 ②

89번
용접기의 전원 스위치에 넣기 전에 점거해야 할 사항이 아 닌 것은?
  1. ① 용접기가 전원에 잘 접촉되어 있는가를 점검한다.
  2. ② 케이블의 손상과 결선부의 이완 상태를 점검한다.
  3. ③ 용접부의 결함을 검사한다.
  4. ④ 홀더의 파손여부를 검사한다.
정답 확인

정답 ③

90번
교류 아크 용접기가 아닌 것은?
  1. ① 엔진 구동형
  2. ② 가동 철심형
  3. ③ 가동 코일형
  4. ④ 가포화 리액터형
정답 확인

정답 ①

91번
용접의 일반적인 특징에 해당되지 않는 것은?
  1. ① 자재의 절약
  2. ② 공수의 감소
  3. ③ 성능과 수명의 향상
  4. ④ 품질 검사의 양호
정답 확인

정답 ④

92번
산소용기의 색으로 옳은 것은?
  1. ① 주황색
  2. ② 녹색
  3. ③ 청색
  4. ④ 회색
정답 확인

정답 ②

93번
스테인리스강 중 용접성이 가장 좋은 계통은?
  1. ① 마르텐사이트계
  2. ② 페라이트계
  3. ③ 오스테나이트계
  4. ④ 크롬계
정답 확인

정답 ③

94번
불활성 가스 아크 용접(inert gas arc welding)에 사용하는 가스는?
  1. ① 아르곤, 헬륨
  2. ② 산소, 네온
  3. ③ 질소, 헬륨
  4. ④ 산소, 질소
정답 확인

정답 ①

95번
맞대기 저항 용접이 아닌 것은?
  1. ① 업셋 용접(Upset welding)
  2. ② 플래시 용접(Flash welding)
  3. ③ 매시 심 용접(Mash seam welding)
  4. ④ 퍼커션 용접(Percussion welding)
정답 확인

정답 ③

96번
알루미늄이나 마그네슘 등을 불활성가스 텅스텐 아크 용접 할 때 나타나는 현상은?
  1. ① 헬륨가스를 사용한 직류 정극성에서 청정작용이 크다.
  2. ② 순수 알루미늄보다 알루미늄 산화막(AL2O3)의 용융점이 낮다.
  3. ③ 아르곤 보호가스로 직류 역극성 전원 선택시 청정작용이 가장 좋다.
  4. ④ 경합금의 용접에서 고주파 장치가 붙은 직류정극성 전원 을 사용한다.
정답 확인

정답 ③

97번
아크용접에서 감전사고 방지대책이다. 틀린 것은?
  1. ① 절연형 홀더를 사용할 것
  2. ② 2차 무부하 전압이 높은 용접기를 사용할 것
  3. ③ 용접기 단자와 케이블 접속부분을 완전 절연시킬 것
  4. ④ 손상이 없는 적정한 굵기의 케이블을 사용할 것
정답 확인

정답 ②

99번
불활성 가스 텅스텐 아크용접에 대한 설명으로 틀린 것은?
  1. ① 직류정극성(DCSP)은 모재의 용입이 얇고 비드 폭이 넓 어진다.
  2. ② 불활성 가스 중 아르곤이 헬륨보다 청정작용 효과가 크 다.
  3. ③ 경합금의 용접에서는 고주파장치가 붙은 교류 전원이 사 용된다.
  4. ④ 직류역극성(DCRP)은 청정작용은 있으나 전극봉이 녹아 내리는 현상이 발생한다.
정답 확인

정답 ①

100번
중력을 이용한 피복 아크 용접법은?
  1. ① 그래비티(gravity) 용접
  2. ② 이행형 아크(transferred arc) 용접
  3. ③ 비 이행형 아크(non trasferire arc) 용접
  4. ④ 반 이행형 아크(semi trasferire arc) 용접 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2013년 1회 다음 회차2014년 1회

용접기사의 다른 회차

2021년 1회
2021-08-14 · 94문항
2020년 2회
2020-08-22 · 98문항
2020년 1회
2020-06-06 · 93문항
2019년 2회
2019-08-04 · 90문항
2019년 1회
2019-03-03 · 93문항
2018년 1회
2018-03-04 · 94문항
2017년 2회
2017-08-27 · 94문항
2017년 1회
2017-03-05 · 91문항
2016년 2회
2016-08-21 · 92문항
2016년 1회
2016-03-06 · 93문항
2015년 2회
2015-08-16 · 88문항
2015년 1회
2015-03-08 · 94문항
2014년 2회
2014-08-17 · 91문항
2014년 1회
2014-03-02 · 96문항
2013년 2회
2013-08-18 · 91문항
2013년 1회
2013-03-10 · 93문항
2012년 1회
2012-08-26 · 90문항
