에너지관리기사 2021년 3회 기출문제

CO2max(연소가스에CO가 없는 경우)=(21×CO2)÷(21-O2) ※ (21×16)÷(21-1)=16.8

전기식 집진장치 특징 ↑효율 양 면적 비용 ↓손실

10(가스량) * 3(산소몰수) * 32(산소1몰당 무게) / 28(C2H4무 게) * 0.232 = 12.21 C2H4 + 3O2 -> 산소 3몰 필요 160g-(10g*3*32)/(0.232*28)=12.22

고압기류식(고압공기 분무식)버너 1.증기분무식, 내부혼합식, 외부혼합식, 중간혼합식으로 분류한 다

증기운 폭발의 특징

예혼합 연소방식 버너의 종류

C3H8 + 5O2 = 3CO2 + 4H2O 22.4Nm3 : 5×22.4Nm3= 3×22.4Nm3 + 4×22.4Nm3 1Nm3 : X = Y + Z 따라서 X=5Nm3, Y=3Nm3, Z=4Nm3 문제에서 건연소 가스량을 구하라고 했으므로 H2O 4Nm3는 제외한다. Gd=(1.1-0.21)×(5÷0.21)+3≒24.19

개방식 인화점 시험방법 = 태그법(개방식, 밀폐식 둘다해당), 클 리브렌드식 밀폐식 인화점 시험방법 = 태그법, 아벨펜스키식, 펜스키마텐스 식 태그개방식은 휘발성 가연물질에 해당된다 인화점 정리 = 클리브렌드식 = 80도 이상 개방식 태그법 = 80도 이하 밀폐식 태그법 = 80도 이하 아벨펜스키식 = 50도이하 펜스키마텐스식 = 50도이상

C + O2 = CO2 12㎏ 22.4Nm3 = 22.4Nm3 Gd=(1.2-0.21)×((22.4÷0.21)+22.4=128Nm3 (m - 0.21)*A0 + 나머지 복잡할 이유 없다

고위발열량(Hh) (32.79*0.802+141.9*0.123+9.265*0.025)*2.8 =123MJ 저위발열량(HL) =(32.79*0.802+120.0*0.123+9.265*0.025)*2.8 =115MJ

실제 연소가스양(Gw)=(m-0.21)Ao+CO2+H2O CH4+2O2>CO2+2H2O 이론공기량(Ao)=이론산소량(Oo)*1/0.21(Nm^3) Gw=(1.3-0.21)*2/0.21+(1+2)=13.4Nm^3

데토네이션(detonation) = 폭굉이라 하며, 가스중의 음속보다도 화염의 전파속도가 큰 경우로 파면선단에 충격파라고 하는 압력 파가 생겨 격렬한 파괴작용을 일으키는 현상으로 가스의 경우 1000~3500m/s로 초음속에 해당된다

연소범위(폭발범위) = 공기중에서 점화원에 의해 폭발을 일으킬 수 있는 혼합가스 중의 가연성가스의 부피범위(%)로 온도가 높 아지면 넓어지고, 압력이 상승하면 넓어진다 *연소상한계 이상의 농도에서는 공기(산소)농도가 너무낮은상태 이다

연돌의 설치목적

액체연료의 특징 장점 = 1. 완전 연소가 가능하고 발열량이 높다

고온부식 방지대책

과잉공기량이 증가할때 나타나는 현상

H2 + 0.5O2 = H2O 0.4 CO + 0.5O2 = CO2 0.1 CH4 + 2O2 = CO2 + 2H2O 0.1 N2→N2 0.25 CO2→CO2 0.1 O2→O2 0.05 따라서 Oo=0.5×0.4+0.5×0.1+2×0.21-0.05=0.4 0.5*0.4 + 0.5*0.1 + 2*0.21 -0.05가 아니라 C(0.5*0.4)+CO(0.5*0.1)+C1H4(2*0.1)-연료에 있던 O2(0.05) = 0.4 기체연료 이론산소량 계산식 [N/m3] 0.5H2+0.5CO+2CH4+3C2H4+5C3H8+.....+(m+n/4)CmHn-O2

기체연료의 특징 장점 = 1. 연소효율이 높고 연소제어가 용이하다

393522-110529 =282,993 (X-5000)/(5200-5000)=(282993-279295)/(292123-279295). X = 5058 단열조건에서 (T2/T1) = (P2/P1)^(k-1/k) T2로 정리하면 T2= T1* (P2/P1)^(k-1/k)

PV=GRT식 이용, GR=PV/T={(1*1000)kPa * 0.4m2)/(273+50) = 1.2384 △S = G * R * ln(V2/V1) = 1.7168 => 1.72 0.4 x 4 △S = G * R * ln(V2/V1)= 1.2384 x ln(--------) = 1.72 0.4

v=루트((2g*102*(h2-h1)) =루트((2*9.8*102*15)) =173.17 노즐 출구에서의 속도를 계산할 때 엔탈피(h)의 단위가 [J/kg]이므로 단위 변환을 하여야 한다. 루트2*(h2-h1)=루트2*15*1000 =173.205 =173 아래 해설 계산이 맞음 식은 에너지 수지식에서 유도 가능 (단열 조건) △H = -△v/2 = 15kJ/kg cf) 엔탈피 15감소이므로 △H = H2 - H1 = -15kJ/kg임 유도 한 식에서 -붙어서 +로 바뀌는거 입구 속도 무시 v1 = 0 따라서 v2 = 루트(-2△H) = 루트(-2 * 1000 * 15) = 173.2 m/s 1kJ=1000J 단위환산으로 1000곱한 것이고, kJ/kg = m^2/s^2

디젤기관은 압축비가 높을수록 효율 증가, 차단비가 클수록 이 론 열효율이 감소

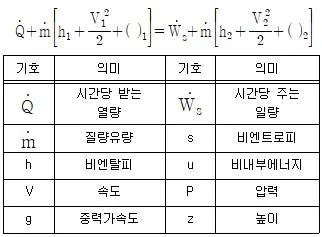

중력가속도를 g, 기준점에서 측정된 유체의 높이를 z라 하면 =gz가 된다.

동일압력에서 포화증기와 포화수의 온도는 같다

효율(n)=시간당 증기발생량(습포화증기 엔탈피-급수 엔탈피) ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ 시간당 연료소비량*연료의 저위발열량 2000*(2700-84) ㅡㅡㅡㅡㅡㅡㅡ*100=83% 150*42000

절대압력 = 게이지압 + 대기압 1atm=101.325kpa=760mmhg=10332.275mmh2o 856mmHg×0.133322kPa/mmHg=114.12kPa 800+114.12=914.12kPa 절대압력 = 게이지압 + 대기압 1atm=101.325kpa=760mmhg=10332.275mmh2o 856 mmHg 101.325 kpa --------- * ------------- = 114.12 kpa 1 760 mmHg 800+114.12=914.12kPa

정상상태 = dt/ds = 0 = 즉 시간이흘러도 변화하지 않는다 정상상태(Steady state) 유체 물성이 시간에 따라서 변하지 않는다.

절대압력 = 대기압 + 게이지압력(계기압력)에서 게이지압력이 불명확하여 절대압력비를 계산하기 어렵다

COP=T2/T1-T2, 273-30/(273+25)-(273-30)=4.418 , 100/4.418=22.63 Q T2 COPr = ----- = --------- W T1 - T2 Q 100 W = ------ = ------ = 22.63 COPr 4.418 비가역과정은 < 가역과정은 =0

123번은 열역학 제 1법칙의 내용

단위부터정리, [W]=[J/s]이므로 [kW]=[kJ/s]이다 열손실[kW] = 공급 엔탈피[kJ/s] - 터빈출력[kw] = [2*(3200-2500)] - 1200 = 200kW 손실동력=이론출력-실제출력 이론출력=2x(3200-2500) 실제출력=1200 =>200 이상기체의 폴리트로픽 변화는 PV^n=C(일정)으로 표시한다

300*(8)^1.4-1=689.219[K] =0.7165*(1200-689.219) =365.974 =366[kJ/kg] Q = Cv * (T3 - T2) = Cv * (T3 - T1 * r^(k-1)) 여기서, T3는 최고 온도 (1200K), T1은 압축 초기 온도 (300K), r은 압축비 (8), k는 비열비 (1.4) 이고, Cv는 정적 비열 (0.7165 kJ/kg·K) 입니다. 따라서, Q = 0.7165 * (1200 - 300 * 8^(1.4-1)) = 365.974 kJ/kg

m1c1t1+m2c2t2/m1c1+m2c2 (40*0.9*45)+(100*4*15)/(40*0.9)+(100*4)=17.47 ->17.5

역카르노사이클의 성능계수는 TL / TH-TL로 표시할수있다 역카르노사이클을 냉동기로 사용할때 성능계수를 높이려면 저열 원의 온도(TL)를 높이고 고열원의 온도(TH)를 낮춘다

h = U+Pv 엔탈피 = 내부에너지 + 외부에너지 U = h-PV = 160-300(0.8-0.5)=70kJ U = Q - W Q = 160kJ W = p*deltaV = 300*10^3*(0.8-0.5) = 90000J = 90kJ ∴ U = 160 - 90 = 70kJ

냉매의 구비조건 ↑임계온도 증발압력, 기체비열 ↓응고점 응축압력 비체적, 액체비열, 비용 응축, 액화가 쉬울것 오일과 냉매가 작용하여 냉동장치에 악영향을 미치지않을것 금속에 대한 부식성 및 패킹재료에 악영향이 없을것 인화 및 폭발성이 없을것 인체에 무해할 것

계기의 특성

광고온계의 특징

Q=CA루트[(2g/(1-(d2/d1)^4))x((p2-p1)/r)]

아스만(Asman)습도계 = 태엽의 힘으로 통풍하는 통풍형 건습구 습도계로서 휴대가 편리하고 필요 풍속이 약 3m/s정도

25도에서 서미스터 온도계수는 약 -2~6[%/도]의 매우 큰값으 로서 백금선의 약 10배에 해당된다 서미스터온도계 특징 = 1. 감도가 크고 응답성이 빨라 온도변화 가 작은부분 측정에 적합

전자식유량계 = 측정원리는 패러데이법칙(전자유도법칙)으로 도 전성 액체에서 발생하는 기전력을 이용하여 순간 유량을 측정한 다 측정관 내에 장애물이 없어 압력손실이 거의없다

흡착형 분리관(column)충전물과 적용가스 충전물명칭 적용가스 활성탄 = H2 CO CO2 CH4 활성알루미나 = CO C1~C3탄화수소 실라켁 ㄹ= CO2 C1~C4 탄화수소 몰러큘러시브 13X = CO CO2 N2 O2 porapack Q = N2O NO H2O

일반적으로 기체의 열전도율은 분자량이 작을수록 크고 분자량 이 클수록 작아진다 그러므로 수소는 분자량이 2로 기체중에서 분자량이 가장 작으 므로 다른 기체와 비교해서 열전도율이 큰 가스이다

노내압을 제어하기 위해서는 조작량이 연소가스량 이기때문에 공기량, 연소가스 배출량, 댐퍼의 조작이 해당된다

순서 분석가스 흡수제 1 CO2 KOH 30%수용액 2 O2 알칼리성 피로갈롤용액 3 CO 암모니아성 염화 제1구리 용액

측정방법

피드백제어(feed back control, 폐회로)는 제어량의 크기와 목표 값을 비교하여 그 값이 일치하도록 되돌림신호(피드백신호)를 보 내어 수정동작을 하는 제어방식이다 피드백제어 블록선도에서 가장 먼저 구성되어야 하는것이 '목표 치'이고 기준입력요소와 비교부 사이에 '기준입력신호'가, 비교부 와 조절부 사이에 '동작신호'가, 조작부와 제어대상 사이에 '조작 량'이, 제어대상 이후에 '제어량'이, 검출부 다음에 '주피드백 신 호'가 위치한다

P/A * N 환산 6.14/(3.14*1^2/4) * 10000 * 9.81 * 1/1000 = 766.915kpa 10000을 곱해준 이유는 kgf/cm^2 -> kgf/m^2 로 환산하기 위 함입니다. 여기서 중력가속도를 곱하면 문제에서 요구하는 단위인 N/m^2= Pa로 환산이 가능합니다. 1000을 나눠주는 이유는 1kpa = 1000pa 로 환산하기 위함입니 다.

흩어짐이 크다 = 정확하지않다 = 오차가 크다

면적식 유량계

금속관 = 황동관, 연강관, 13Cr강관, 13Cr카로라이즈관, STS27 STS32, 내열강 비금속관 = 석영관, 자기관, 카보런덤관

측온저항체는 유속이 일정한 부분에 설치하는것이 좋다

백금 측온저항체(백금저항온도계)의 특징

1mmHg=0.133kPa 750mmHg=100kPa 절대압력 = 대기압 + 계기압력 = 100kPa+325kPa = 425kPa 750/760atm x 101.325kpa =99.9kpa

접촉식온도계 = 온도조절계, 디지털온도계, 온도기록계 비접촉식온도계 = 적외선온도계,광고온계 광고온도계 = 측정대상 물체에서 방사되는 빛과 표준전구에서 나오는 필라멘트의 휘도를 같게하여 표준전구의 전류 또는 저항 을 측정하여 온도를 측정하는것으로 비접촉식 온도계이다

스폴링 = 표면 균열이나 개재물(介在物) 등이 있는 곳에 하중이 가해져서 표면이 서서히 박리(剝離)하는 현상 필링 = 기 도금에서 기저 금속(base 동박)층이나 하부(하지) 도 금층으로부터 그 위에 도금된 전기 석출 도금물이나 자동 촉매 도금물의 일부 또는 전부가 벗겨져 떨어지는 현상. 스웰링 = 고체 안에 기체가 발생함에 따라 고체가 부푸는 현상 이다..이를 방지하기 위해서는 기체원소가 모이는 것을 방해하는 방법 등이 있다 슬래킹 = 수증기를 흡수하여 체적변화를 일으켜 균열이 발생하 거나 떨어져 나가는 현상으로 염기성 내화물에서 공통적으로 일 어난다

STS = 고압배관용 탄소강관 SPP = 일반배관용 탄소강관 SPPS = 압력배관용 탄소강관 SPHT = 고온배관용 탄소강관 SPLT = 저온배관용 탄소강관 SPW = 배관용 아킁요접 탄소강관 SPA = 배관용 합금강관 STSXT = 배관용 스테인리스강관 STBH = 보일러 열교환기용 탄소강관 STHA = 보일러 열교환기용 합금강관 STSXTB = 보일러 열교환기용 스테인리스강관 STLT = 저온 열교환기용 강관 STS JIS 기준 SPPH KS 기준 둘 다 고압배관용 탄소강관

강철제보일러 설치 배관 세관 태양열집열기 설치 배관 세관 비철금속용융로 해당기기의 설치를 위한 시공 축열식전기보일러 설치 배관 세관

에너지 사용계획 협의대상 사업 = 에너지이용 합리화법 시행령 제20조, 별표1 각항목의 옳은내용 = 택지개발사업 = 면적이 30만m^2이상 도시개발사업 = 면적이 30만m^2 이상 국가산업단지 개발사업 = 면적이 15만m^2이상 공항개발사업 = 면적이 40만m^2이상

설치검사의 적용대상(에너지이용 합리화법 시행규칙 제31조의7, 별표3의4) = 신설한 경우의 검사(사용연료의 변경에 의하여 검 사대상이 아닌 보일러가 검사대상으로 되는 경우의 검사를 포함 한다)

요의 분류

1종 압력용기 = 밀폐된 용기의 내부에 보유하고 있는, 또는 용 기의 내부에서 발생시킨 유체가 대기압을 초과하는 포화수(포화 액체), 또는 포화 액체와 포화 증기에 걸쳐 있는 것으로서 소형 압력 용기의 규제값을 초과하는 크기의 것. 최고 사용 압력(㎏ /cm2)과 내용적(m3)을 곱한 수치가 0.04를 초과하는 다음의 것. 이 경우 절대압 380mmHg 이하의 압력을 받는 것을 대기압을 넘는 것으로 본다..제1종 압력 용기는 용기 내에서 발생하여 유 동하는 포화 액체나 포화 증기가 발생하는 프로세스 등으로부터 표의 어느 것에 해당하는 것. 2종 압력용기 = 대기압을 초과하는 압력의 기체만을 내부에 보 유하는 용기로서 다음의 어느 것에 해당되는 것. (1) 기체의 압 력이 2㎏f/cm2·g 이상이며, 또한 내용적이 0.04m3 이상의 것. (2) 기체의 압력이 2㎏f/cm2·g 이상이며, 또한 드럼의 내경이 200mm 이상(단, 증기 해더는 300mm 초과), 길이 1000mm 이 상의 것. 제2종 압력 용기로서는 에어 리시버, 가스 홀더, 증기 관 헤더, 건조용 롤러, 취사용 2중 가마(라이스 보일러) 등이 해 당된다..제2종 압력 용기는 내부에 보유하는 유체가 포화 기체만 이며, 위험성이 적기 때문에 제1종 압력 용기에 비해 법규제가 대폭 완화되어 있다 1번이 1종. 3번이 2종

내열성이 뛰어나며 고온용 보온재로 널리 사용되고 있다..규산과 석회를 반응시켜 얻은 규산칼슘을 성형한 것이다. 내열성도 뛰어나므로 3번에 끓는물에 쉽게 붕괴된다는 틀렸다 규산칼슘 보온재의 특징 1.규산질, 석회질, 암면 등을 혼합하여 만든 결정체 보온재이다

관의 신축량 계산식 온도변화에따른 관의신축길이 = 관으길이*관의선팽창계수(열팽 창계수)*온도차 델L=L*알파*델T 쉽게 생각해서 열팽창 많고, 길이 길고, 온도 높으면 많이 늘어남

폴스테라이트 = 감람석족의 하나. 화학 성분은 오르소규산 마그 네슘(Mg2·SiO4) 폴스테라이트의 특징

평로 = 제강용(製鋼用) 반사로(反射爐). 모양이 편평하게 생긴 데서 붙여진 명칭이며 선철(銑鐵), 스크랩(scrap), 그밖의 소재 (素村)를 넣고 가열, 용해하여 강(鋼)을 만든다. 고로(용광로) = 용광로라고도 불린다..고로는 독일어의 Hoch-ofen에서 번역되었다..이 이름들은 모두 높은 샤프트로에 서 철광석을 용해 제련해서 선철을 만든다는 뜻에서 나온 것들 이다..고로는 이미 600년도 더 이전에 생겨서 현재에 이르고 있 는데 지금 현재도 선철 제조를 위한 가장 우수한 설비이며 우리 나라에서는 유일하게 포스코가 고로에 의해 선철을 제조하고 있 다..고로는 훨씬 이전부터 근본적인 변화를 겪는 일 없이 현재에 이르고는 있지만 여러 가지 개량에 의해 생산성은 현저하게 커 졌다..즉, 초창기에는 광석과 목탄이 장입되고 있었으나 1735년 부터 코크스가 사용되고 1828년에는 송풍구로부터의 냉풍이 열 풍으로 바뀌어 사용되게 되었다 반사로 = 금속을 용해하여 정련(精鍊)하는 노(爐)이다..아궁이와 용해실이 분리되어 있고 화염(火焰)은 노의 정상부(頂上部)를 따 라 흐르며, 노의 천정과 옆벽으로부터의 반사열로 원료를 용해 하는 노로서 연료는 석유 또는 중유를 사용한다. 전로 = 용융선철을 장입하고 고압의 공기나 산소를 취입하여 제 련하는것으로 산화열에 의해 불순물을 제거하므로 별도의 연료 가 필요없다

에너지다소비사업자의 신고(에너지이용 합리화법 제31조) = 매 년 1월31일까지 시도지사에 신고

에너지이용 합리화 기본계획 포함사항 : 에너지이용 합리화법 제4조2항 1.에너지절약형 경제구조로의 전환

효율관리 기자재 측정 결과의신고(에너지이용 합리화법 시행규 칙 제9조) = 효율관리기자재의 제조업자 또는 수입업자는 효율 관리시험기관으로부터 측정결과를 통보받은 날 또는 자체측정을 완료한 날부터 각각90일 이내에 그 측정결과를 한국에너지공단 에 신고하여야한다

축열실 = 고온의 연소 폐가스의 현열을 이용해서 연소용 공기 혹은 공기와 연료 가스를 예열하여, 열의 수수(授受) 교환을 하 게 하는 장치의 하나 환열기 =넓은 의미로는 축열기 이외의 열교환기를 말하는데, 좁 은 의미로는 연소 배기 가스에 의한 연소용 공기 예열기를 말하 며, 여열 이용의 한 형태이다..300℃ 이하에서는 보통강, 500℃ 이하에서는 13 크롬강, 700℃ 이하에서는 18-8강, 그 이상에서 는 더 고급인 합금을 이용한다..벽돌제의 것은 고온에는 견디지 만 새는 일이 다소 있다..또 금속제로 지느러미를 붙인 것도 이 용된다..금속제인 경우는 재료의 가열에 의한 부식이 문제이다 폐열 보일러 =폐열을 열원으로 하여 증기를 발생시키는 보일러 를 말한다..발생하는 증기는 연소용 공기의 예열, 난방, 급탕, 자 가 발전용 등에 이용된다..연소 장치나 회로를 갖지 않는 것이 특징이지만 폐가스에 다량의 재가 들어 있어서 부식성, 독성, 폭 발성이 있는 것은 전열면을 더럽히고 손상시키며, 위험성이 많 기 때문에 주의할 필요가 있다 판형 열교환기 =얇은 스테인리스강을 파도 모양으로 하여 좁은 간격을 두고 여러 장을 겹쳐 조립한 열교환기. 열효율이 좋고 설치 면적도 작은 장점이 있다. 축열실 = 평로에서 연소온도를 높이고 연료소비량을 절감하기 위하여 배기가스 현열을 흡수하여 공기나 연료가스 예열에 이용 될수있도록 한 장치로 축열기라한다

다이어프램밸브 = 둑(weir)과 고무로 만들어진 다이어프램이 밸 브 내부에서 맞닿는 구조로 되어 있는 밸브이다..둑과 다이어프 램이 밀착하게 되면 유체가 폐쇄되고 두 부분이 떨어지면서 유 체가 통과된다..다이어프램에 의해서 유체가 밸브 기구를 떨어뜨 리는 역할을 하므로, 침식성 유체일 경우에도 유체통로 내부만 내식성 재료로 하면 된다..또한 유체통로에서의 저항도 작으므로 각종 가스류, 침식성의 산·알칼리류·묽은 죽 형상 물질을 포함하 고 있는 유체 또는 압력손실을 줄이려는 배관 등에서 사용한다. [네이버 지식백과] 다이어프램 밸브 [diaphragm valve] (공조냉 동건축설비 용어사전, 2011. 1. 15., 공조설비용어사전 편찬회) 슬루스밸브 = 밸브 본체가 흐름에 직각으로 놓여 있어 밸브 시 트에 대해 미끄럼 운동을 하면서 개폐하는 형식의 밸브. 버터플라이밸브 = 게이트밸브에 비하여 60~70% 정도이고, 볼 밸브나 프러그 밸브에 비해서도 20% 이상 가볍다..밸브의 무게 중심이 볼 밸브와 같이 배관 중심선과 거의 일치한다..밸브의 구 성부품수도 적기 때문에 제작도 용이하다..밸브 구경 대비 가격 도 저렴한 편이다. [네이버 지식백과] 버터플라이 밸브 [butterfly valve] (물백과사 전) 체크밸브 = 유체를 한쪽 방향으로만 흐르게 하고 반대 방향으로 는 흐르지 못하도록 하는 밸브이다..급배수관 또는 냉매관 등에 많이 사용되고 있다..스윙형과 리프트형이 있으며, 리프트형은 확실히 폐쇄 작용을 하지만 수평관에서만 이용되고 입형관에는 이용되지 않는다 [네이버 지식백과] 체크 밸브 [check valve] (공조냉동건축설비 용어사전, 2011. 1. 15., 공조설비용어사전 편찬회) 다이어프램밸브 = 기밀을 유지하기위한 패킹이 불필요하고 금속 부분이 부식될 염려가 없어 산 등의 화학약품의 유량을 조절, 차단하는데 주로 사용하는 밸브로 유체의 흐름이 주는 영향이 비교적 적다

코크스의 역할

알루미나-실리카계 내화물 중 Al2O3 함유량 50% 이상, 내화도 SK35 이상의 것. KS에서는 제품에 따라 전주품과 소성품으로 대별되어, 소성품은 알루미나 함유량에 따라 5종으로 구분하고 있다..다이어스포어를 주성분으로 하고, Al2O3의 함유량이 50%, 60%, 70±2.5%인 벽돌을 알루미나－다이어스포어내화점토(耐火 粘土) 벽돌이라고 한다..내(耐)알칼리 벽돌은 일반적으로 중성 내화물(中性耐火物)에 속하며, 내화도(耐火度)는 SK(제게르콘) 35이상이고, 기계적 강도 및 각종 슬래그, 석탄재(石炭灰)에 대 한 내식성(耐蝕性)이 크다..그 때문에 회전요초점(回轉窯焦點) 벽 돌과, 염기성 전기로(鹽基性電氣爐)의 뚜껑 등에 사용된다. 고알루미나질 내화물 = 알루미나 함유율이 50%이상, SK35~38 의 내화도가 높은 Al2O3-SiO2계의 중성 내화물로 산성, 염기성 슬래그 용융물에 대한 내침식성이 크다

1년이하의 징역 또는 1천만원 이하의 벌금 = 에너지이용 합리화 법 제73조

저온부식 억제(방지)방법

보일러에 있어서 포화 증기를 더욱 더 고온으로 뜨겁게 하여 과 열 증기를 만들기 위한 기기(機器). 본체는 증기를 통과하는 다 수의 과열관에 의해 구성되어 있다. 과열기(super heater)의 역할 = 보일러에서 발생한 습포화증기 를 연소가스 여열등을 이용하여 압력을 일정하게 유지하면서 온 도만을 높여 과열증기를 만드는 장치이다

두께 별 그루브 6~16 - V형 R형 J형 12 ~ 38 - X형 K형 양면J형 U형 19 이상 - H형

증발배수 = 보일러의 증발량과 그 증기를 발생시키기 위해 사용 된 연료량과의 비 전열면 증발률 =보일러의 증발 성능을 나타내는 것의 하나로써, 보일러 본체의 단위 전열 면적당 단위 시간에 발생하는 증기량. 증발률ㆍ전열면 부하율이라고도 말한다. 증발배수의 계산식을보면 실제증발배수나 상당증발배수나 모두 증발량을 연소소비량으 로 나누어 계산한다. => 연료1kg 연소시 발생하는 증기량

노통과 연관의 틈새(열사용기자재 검사기준 7.8) = 노통연관 보 일러의 노통바깥면과 이것에 가장 가까운 연관의 면과는 50mm 이상의 틈새를 두어야한다 다만 토오에 파형 또는 보강링 등의 돌기를 설비할 때에는 이들 돌기물의 바깥면과 이거셍 가장 가 까운 연관의 틈새는 30mm이상으로 하여도 지장이 없다

열매체 보일러(특수유체보일러)의 특징

t=10PD/C 에서 P=tC/10D ,P= 10*985/10*1200 ,P= .82

용존가스 처리법

과열방지대책

프라이밍 = 펌프 속 및 펌프의 흡입 배관 속에 물이 없으면 펌 프가 회전을 시작해도 양수가 되지 않는 경우가 많다..이것을 방 지하기 위하여 미리 펌프속이나 흡입 배관 속에 물을 주입함과 동시에 내부의 공기를 배출하는 조작을 말한다..프라이밍의 방법 은 펌프 케이싱의 상부에 있는 공기빼기 콕을 열고 프라이밍 물 (마중물)을 깔때기로부터 펌프 속으로 주입한다..대형 펌프에서 는 공기빼기 콕에 진공펌프를 연결하고 펌프 내의 공기를 흡출 하여 풋 밸브로부터 물을 흡상함으로써 펌프 케이싱 속까지 물 을 충만시킨다. 포밍 = 보일러수 속의 유지(油脂)류, 용해 고형물, 부유물 등의 농도가 높아지면 드럼 수면에 안정한 거품이 발생하고, 또한 거 품이 증가하여 드럼의 기실(氣室)에 전체로 확대되는 현상으로 서, 증기에 수분이 혼입하여 캐리오버하게 된다. 프라이밍, 포밍의 방지대책

탁도 = 물의 흐린 정도를 나타내는것으로 증류수1L중에 고령토 1mg함유하는 때의 색을 가지는 물을 탁도1도로 한다 카올린 1g의 -> 카올린 1g이 탄산칼슘 1g의 -> 탄산칼슘 1g이

dT=(q``L)/k. = (700x0.03)/43=0.488 q``=열유속 L= 두께 k=열전도율 연관보일러에서 연관의 최소 피치를 구하는데 사용하는 식 p=(1+4.5/t)d

수처리시설 및 음향처리시설의 인증기준 이온교환처리법

열정산 시 입출열 항목

보일러 안전밸브의 종류 = 스프링식, 중추식, 레버(지렛대)식 등

원형강관의 발열량 Q = (2ㅠkL(T1-T2) )/ln(r2/r1) k=열전도율 L=길이 r2=외경/2 r1=내경/2

1종 관류보일러 및 2종 관류보일러 = 에너지이용 합리화법 시행 규칙 별표1 1.1종 관류보일러 = 강철제 보일러 중 헤더의 안지름이 150mm 이하이고 전열면적이 5m^2초과 10m^2이하이며 최고사용압력이 1MPa이하인 관류보일러(기수분리기를 장치한 경우에는 기수분 리기의 안지름이 300mm이하이고, 그 내부부피가 0.07m^3이하 인 것만 해당)

핀 이음에 의한 스테이의 부착 = 봉스테이 또는 경사스테이를 핀 이음으로 부착할때는 핀이 2곳에서 전단력을 받도록 하고, 핀의 단면적은 스테이소요 단면적의 3/4이상으로 하며, 스테이 링부의 단면적은 스테이소요 단면적의 1.25배 이상으로 하여야 한다 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사 용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
