초음파비파괴검사기능사 2016년 1회 기출문제

2016-01-24 시행 · 59문항

이 회차 문제 풀기 →

1번

다음 중 적외선 열화상 검사의 장점이 아닌 것은?

① 동작 중단없이 신속히 문제를 찾아낸다.
② 유지보수와 고장수리에 대해 최소 예방이 가능하다.
③ 정확한 거동에 대한 우선순위를 매김하기 어렵다.
④ 생산자 보증하에 결함 장치의 확인이 가능하다.

정답 확인

정답 ③

2번

다음 중 절대온도 척도인 캘빈(K)의 온도는?

① K = ℃ + 273
② K = ℃ - 273
③ K = ℃ x 237
④ K = ℃ / 237

정답 확인

정답 ①

3번

와전류탐상검사에서 미소한 결함의 검출에 적합한 시험코일 은?

① 단일방식의 시험코일
② 자기비교방식의 시험코일
③ 표준비교방식의 시험코일
④ 상호비교방식의 시험코일

정답 확인

정답 ②

4번

자분탐상시험 후 탈자를 하지 않아도 지장이 없는 것은?

① 자분탐상시험 후 열처리를 해야 할 경우
② 자분탐상시험 후 페인트칠을 해야 할 경우
③ 자분탐상시험 후 전기 아크용접을 실시해야 할 경우
④ 잔류자계가 측정계기에 영향을 미칠 우려가 있을 경우

정답 확인

정답 ①

5번

초음파탐상시험 시 일상점검이 아닌 특별점검이 요구되는 시 기와 거리가 먼 것은?

① 탐촉자 케이블을 교환했을 때
② 장비에 충격을 받았다고 생각될 때
③ 일일작업 시작 전 장비를 점검할 때
④ 특수 환경에서 장비를 사용했을 때

정답 확인

정답 ③

6번

비행회절법을 이용한 초음파탐상 검사법은?

① TOFD
② MFLT
③ IRIS
④ EMAT

정답 확인

정답 ①

7번

자분탐상시험에서 시험의 순서가 옳은 것은?

① 전처리-자화-자분적용-관찰-판정-기록-탈자-후처리
② 전처리-자화-전류선정-자분적용-관찰-판정-후처리-기록
③ 전처리-자분적용-자화-판정-관찰-기록-탈자-후처리
④ 전처리-자분적용-자화-관찰-탈자-판정-후처리-기록

정답 확인

정답 ①

8번

누설검사(LT)-헬륨질량분석기 누설시험에서 시험체 내부를 감압(진공)하는 시험법이 아닌 것은?

① 진공분무법
② 진공후드법
③ 진공적분법
④ 진공용기법

정답 확인

정답 ④

9번

와전류탐상시험의 특징을 설명한 것 중 옳은 것은?

① 결함의 종류, 형상, 치수를 정확히 판별하기 쉽다.
② 탐상 및 재질검사 등 복수 데이터를 동시에 얻을 수 없 다.
③ 표면으로부터 깊은 곳에 있는 내부결함 검출이 쉽다.
④ 복잡한 형상을 갖는 시험체의 전면탐상에는 능률이 떨어 진다.

정답 확인

정답 ④

10번

침투탐상시험의 원리에 대한 설명으로 옳은 것은?

① 시험체내부에 있는 결함을 눈으로 보기 쉽도록 시약을 이용해 지시모양을 관찰하는 방법이다.
② 결함부에 발생하는 자계에 의한 자분의 부착을 이용해 관찰하는 방법이다.
③ 결함부에 현상제를 투과시켜 그 상을 재생해 내부 결함 의 실상을 관찰하는 방법이다.
④ 시험체 표면에 열린 결함을 눈으로 보기 쉽도록 시약을 이용하여 확대된 지시모양을 관찰하는 방법이다.

정답 확인

정답 ④

11번

방사선투과시험에 사용되는 투과도계에 대한 설명으로 옳은 것은?

① 투과도계의 재질은 시험체의 재질과 동일해야 한다.
② 투과도계는 선형과 별형으로 구성된다.
③ 투과도계는 결함의 형태를 구분하는 계기이다.
④ 투과도계는 결함의 크기를 측정하는 계기이다.

정답 확인

정답 ①

12번

누설검사법 중 미세한 누설에 검출률이 가장 높은 것은?

① 기포누설검사법
② 헬륨누설검사법
③ 할로겐누설검사법
④ 암모니아누설검사법

정답 확인

정답 ②

13번

용제제거성 형광 침투탐상검사의 장점이 아닌 것은?

① 수도시설이 필요없다.
② 구조물의 부분적인 탐상이 가능하다.
③ 표면이 거친 시험체에 적용할 수 있다.
④ 형광 침투탐상검사방법 중에서 휴대성이 가장 좋다.

정답 확인

정답 ③

14번

표면 또는 표면직하 결함 검출을 위한 비파괴검사법과 거리 가 먼 것은?

① 중성자투과검사
② 자분탐상검사
③ 침투탐상검사
④ 와전류탐상검사

정답 확인

정답 ①

15번

두꺼운 판용접부의 경사각탐상에서 2개의 경사각 탐촉자를 용접부의 한쪽에서 전후로 배열하여 하나는 송신용, 하나는 수신용으로 하는 탐상방법은?

① 진자주사법
② 목돌림주사법
③ 탠덤주사법
④ 경사평행주사법

정답 확인

정답 ③

17번

일반적으로 두 물질의 경계면에 수직으로 음파가 입사할 때 음파는 경계면에서 반사하는 성분과 통과하는 성분으로 나 누어진다. 이 두 개로 나누어지는 비율은 경계면에 접하는 무엇에 따라 정해지는가?

① 불감대
② 근거리음장
③ 증폭직선성
④ 음향임피던스

정답 확인

정답 ④

18번

불연속에서 초음파빔이 반사될 면의 각도와 탐상표면과의 관계를 무엇이라고 하는가?

① 입사각
② 임계각
③ 불연속의 방향
④ 불연속의 종류

정답 확인

정답 ③

19번

다음 중 초음파의 성질로 틀린 것은?

① 진동자의 직경이 클수록 지향각이 작다.
② 주파수가 높으면 지향각이 작다.
③ 근거리 음장보다 원거리 음장에서 지향성이 좋다.
④ 파장이 짧으면 지향각이 크다.

정답 확인

정답 ④

20번

다음 중 일정한 거리에서 음파의 감쇠량이 가장 큰 물질은?

① 단조품
② 압출품
③ 거친 입자의 주조품
④ 모든 물질에서 음의 감쇠는 같음

정답 확인

정답 ③

21번

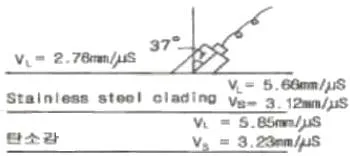

그림과 같이 플라스틱 쐐기의 입사각이 37°인 탐촉자로 탄 소강 내에 진행하는 횡파의 굴절각을 구하면 얼마인가?

① 40°
② 45°
③ 50°
④ 55°

정답 확인

정답 ②

22번

다음 중 초음파 경사각탐상에 대한 설명으로 틀린 것은?

① 음파를 입사표면에 대해 경사지게 보낸다.
② 입사각이 제2임계각이 되도록 한다.
③ 횡파 경사각탐상이라도 일반적으로 진동자는 종파를 발 생한다.
④ 주로 용접부 및 관재의 내부결함 검출에 사용된다.

정답 확인

정답 ②

23번

수신된 초음파가 물질을 통과하면서 처음 송신된 초음파의 강도에 비해 현저히 낮아지게 되는 이유는?

① 반사
② 굴절
③ 재생성
④ 감쇠

정답 확인

정답 ④

24번

금속재료에 대한 초음파탐상시험 시 재료 내부의 결정입자 가 큰 경우 시험에 미치는 영향으로 틀린 것은?

① 잡음 신호가 많이 발생한다.
② 초음파의 침투력이 감소한다.
③ 저면 반사파의 크기가 감소한다.
④ 초음파의 산란이 적어 탐상이 유리하다.

정답 확인

정답 ④

25번

초음파탐상시험에서 탐촉자 댐핑을 증가시키면 나타나는 현 상은?

① 분해능이 높아진다.
② 펄스높이가 증가한다.
③ 펄스길이가 증가한다.
④ 전체 탐상감도가 높아진다.

정답 확인

정답 ①

26번

[그림]은 7.6cm 알루미늄 시험편에 대한 수침검사와 스크 린상의 모양이다. 스크린 상의 지시 B는?

① 초기펄스
② 1차 결함지시
③ 1차 탐상 윗면 반사지시
④ 1차 탐상 저면 반사지시

정답 확인

정답 ③

27번

수침법에서 수직탐촉자와 검사체 면이 수직인가를 확인하는 가장 좋은 방법은?

① 초기펄스의 최대 증폭으로 알 수 있다.
② 물결의 기포를 없애주므로 알 수 있다.
③ 입사표면의 최대 반사파로 알 수 있다.
④ 주파수를 되도록 내림으로서 알 수 있다.

정답 확인

정답 ③

28번

초음파탐상 시험용 표준시험편(KS B 0831)에서 탐상용 STB-G형 시험편의 합격 여부 판정에서 시험편 반사원의 에 코높이 측정값이 검정용 표준시험에서 기준으로 정한 기준 값 범위로 틀린 것은?

① 2MHz에서 ±1dB 범위내
② 2.5MHz에서 ±1.5dB 범위내
③ 5MHz에서 ±1dB 범위내
④ 10MHz에서 ±2dB 범위내

정답 확인

정답 ②

29번

강용접부의 초음파탐상 시험방법(KS B 0896)에 의한 흠 분 류에 해당되지 않는 것은?

① 2류
② 3류
③ 4류
④ 5류

정답 확인

정답 ④

30번

초음파탐상 시험용 표준시험편(KS B 0831)의 초음파 탐상 용 표준시험편 중 수직탐촉자의 특성 측정에 사용되는 것 은?

① N1형 STB
② G형 STB
③ A1형 STB
④ A2형 STB

정답 확인

정답 ②

31번

강용접부의 초음파탐상 시험방법(KS B 0896)에서 수직탐상 을 실시할 경우 시험체의 두께가 100mm 초과 150mm 이 하일 때 적용하는 대비시험편은?

① RB-4의 NO.1
② RB-4의 NO.3
③ RB-4의 NO.4
④ RB-4의 NO.7

정답 확인

정답 ③

32번

강용접부의 초음파탐상 시험방법(KS B 896)에서 규정한 평 판이음 탐상에서 판 두께가 30mm이고, 음향 이방성을 가진 시험체일 경우 기본으로 사용되는 탐촉자의 공칭 굴절각은?

① 45°
② 60°
③ 65°
④ 70°

정답 확인

정답 ③

33번

금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙 (KS B 0817)에서 시험을 하는 시기에 대한 설명으로 틀린 것은?

① 시험을 실시하기 빠른 시기
② 흠짐을 검출하기 쉬운 시기
③ 제품 완성시 설치하는 시기
④ 흠짐의 발생이 예상되는 시기

정답 확인

정답 ③

34번

건축용 강판 및 평강의 초음파탐상시험에 따른 등급분류와 판정기준(KS D 0040)에 따라 자동 경보장치가 없는 탐상장 치를 사용하여 초음파탐상을 할 경우 주사속도는?

① 200mm/s 이하
② 200mm/s 초과
③ 300mm/s 이하
④ 300mm/s 초과

정답 확인

정답 ①

35번

강용접부의 초음파탐상 시험방법(KS B 0896)에 따른 초음 파 탐상장치의 조정 중 입사점은 얼마 단위로 읽는가?

① 0.5mm
② 1mm
③ 0.5inch
④ 1inch

정답 확인

정답 ②

36번

탄소강 및 저합금강 단강품의 초음파탐상 시험방법(KS D 0248)에서 탐상기의 사용 주파수 범위로 가장 거리가 먼 것 은?

① 1MHz
② 2.25MHz
③ 5MHz
④ 10MHz

정답 확인

정답 ④

37번

강용접부의 초음파탐상 시험방법(KS B 0896)에 의해 곡률 반지름이 200mm인 길이 이음 용접부를 탐상하고자 할 때, 에코높이 구분선 작성에 사용하는 대비 시험편은?

① RB-4
② RB-A6
③ RB-A7
④ RB-A8

정답 확인

정답 ③

38번

압력용기용 강판의 초음파탐상 검사방법(KS D 0233)에서 적용하고 있는 주요 검사 대상물로 합당한 것은?

① 강용접부
② 두께 6mm 이상의 스테인리스강
③ 티타늄강관
④ 두께 6mm 이상의 킬드강

정답 확인

정답 ④

39번

초음파 탐촉자의 성능 측정 방법(KS B 0535)에 따른 초음 파 탐촉자의 성능측정의 적용 공칭주파수 범위는?

① 1MHz~5MHz
② 1MHz~15MHz
③ 0.5MHz~7MHz
④ 0.5MHz~10MHz

정답 확인

정답 ②

40번

강용접부의 초음파탐상시험방법(KS B 0896)에 의한 경사각 탐촉자의 공칭 주파수가 2MHz와 5MHz 중 2MHz에만 사용 할 수 있는 진동자의 공칭 치수[mm]는?

① 10x10
② 14x14
③ 20x20
④ Φ10

정답 확인

정답 ③

41번

초음파탐상 시험용 표준시험편(KS B 0831)에 따른 초음파 탐상 시험용 표준 시험편 중 두꺼운 판에 적용하는 표준시 험편의 종류 기호는?

① STB-N1
② STB-G V15-1
③ STB-A21
④ STB-A7963

정답 확인

정답 ①

42번

금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙 (KS B 0817)에서 흠짐 위치 기록 중 틀린 것은?

① 최대 에코 높이를 타나내는 위치
② 흠집 지시 길이의 중앙 또는 끝의 위치
③ 그 밖의 시험의 목적에 적합한 위치
④ 미리 설정한 “에코 높이를 구분하는 영역”의 부호

정답 확인

정답 ④

43번

Al-Si계 합금에 관한 설명으로 틀린 것은?

① Si 함유량이 증가할수록 열팽창계수가 낮아진다.
② 실용합금으로는 10~13%의 Si가 함유된 실루민이 있다.
③ 용융점이 높고 유동성이 좋지 않아 복잡한 모래형 주물 에는 이용되지 않는다.
④ 개량처리를 하게 되면 용탕과 모래 수분과의 반응으로 수소를 흡수하여 기포가 발생된다.

정답 확인

정답 ③

44번

반자성체에 해당하는 금속은?

① 철
② 니켈
③ 안티몬
④ 코발트

정답 확인

정답 ③

45번

고속도강의 대표 강종인 SKH2 텅스턴계 고속도강의 기본 조성으로 옳은 것은?

① 18%Cu - 4%Cr - 1%Sn
② 18%W - 4%Cr - 1%V
③ 18%Cr - 4%Al - 1%W
④ 18%W - 4%Cr - 1%Pb

정답 확인

정답 ②

46번

비중 7.3, 용융점 232℃, 13℃에서 동소 변태하는 금속으로 전연성이 우수하며, 의약품, 식품 등의 포장용 튜브, 식기, 장식기 등에 사용되는 것은?

① Al
② Ag
③ Ti
④ Sn

정답 확인

정답 ④

47번

문쯔메탈이라 하며 탈아연 부식이 발생하기 쉬운 동합금은?

① 6-4 황동
② 주석 청동
③ 네이벌 황동
④ 애드미럴티 황동

정답 확인

정답 ①

48번

강에 탄소량이 증가할수록 증가하는 것은?

① 경도
② 연신율
③ 충격값
④ 단면수축율

정답 확인

정답 ①

49번

금의 일반적인 성질에 대한 설명 중 옳은 것은?

① 금의 내식성은 매우 나쁘다.
② 금의 순도는 캐럿(K)으로 표시한다.
③ 금은 강도, 경도, 내마멸성이 높다.
④ 금은 조밀육방격자에 해당하는 금속이다.

정답 확인

정답 ②

50번

다음 중 슬립에 대한 설명으로 틀린 것은?

① 원자 밀도가 최대인 방향으로 잘 일어난다.
② 원자 밀도가 가장 큰 격자면에서 잘 일어난다.
③ 슬립이 계속 진행하면 결정은 점점 단단해져 변형이 쉬 워진다.
④ 다결정에서는 외력이 가해질 때 슬립방향이 서로 달라 간섭을 일으킨다.

정답 확인

정답 ③

51번

주철의 기계적 성질에 대한 설명 중 틀린 것은?

① 경도는 C + Si의 함유량이 많을수록 높아진다.
② 주철의 압축강도는 인장강도는 3~4배 정도이다.
③ 고C, Si의 크고 거친 흑연편을 함유하는 주철은 충격값 이 크다.
④ 주철은 자체의 흑연이 윤활제 역할을 하며, 내마멸성이 우수하다.

정답 확인

정답 ①

52번

Fe-C 평형상태도에서 레데뷰라이트의 조직은?

① 페라이트
② 페라이트 + 시멘타이트
③ 페라이트 + 오스테나이트
④ 오스테나이트 + 시멘타이트

정답 확인

정답 ④

53번

다음의 합금 원소 중 함유량이 많아지면 내마멸성을 크게 증가시키고, 적열 메짐을 방지하는 것은?

① Ni
② Mn
③ Si
④ Mo

정답 확인

정답 ②

54번

다음 중 강괴의 탈산제로 부적합한 것은?

① Al
② Fe-Mn
③ Cu-P
④ Fe-Si

정답 확인

정답 ③

55번

Al에 1~1.5%의 Mn을 합금한 내식성 알루미늄 합금으로 가 공성, 용접성이 우수하여 저장 탱크, 기름 탱크 등에 사용되 는 것은?

① 알민
② 알드리
③ 알클래드
④ 하이드로날륨

정답 확인

정답 ①

56번

분산 강화 금속 복합 재료에 대한 설명으로 틀린 것은?

① 고온에서 크리프 특성이 우수하다.
② 실용 재료로는 SAP, TD Ni이 대표적이다.
③ 제조 방법은 일반적으로 단접법이 사용된다.
④ 기지 금속 중에 0.01~0.1μm 정도의 미세한 입자를 분산 시켜 만든 재료이다.

정답 확인

정답 ③

57번

Ti 금속의 특징을 설명한 것 중 옳은 것은? (문제 오류로 실 제 시험에서는 모두 정답처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)

① Ti 및 그 합금은 비강도가 낮다.
② 저용융점 금속이며, 열전도율이 높다.
③ 상온에서 체심입방격자의 구조를 갖는다.
④ Ti은 화학적으로 반응성이 없어 내식성이 나쁘다.

정답 확인

정답 ①

58번

산소-아세틸렌 가스용접 작업에서 후진법과 비교한 전진법 의 설명으로 옳은 것은?

① 열 이용률이 좋다.
② 홈 각도가 크다.
③ 용접 속도가 빠르다.
④ 용접변형이 작다.

정답 확인

정답 ②

59번

AW 300 교류아크 용접기를 사용하여 1시간 작업 중 평균 30분을 가동하였을 경우 용접기 사용률은?

① 7.5%
② 30%
③ 50%
④ 90%

정답 확인

정답 ③

60번

피용접물이 상호 충돌되는 상태에서 용접이 되는 용접법은?

① 저항 용접법
② 레이저 용접
③ 초음파 용접
④ 퍼커션 용접 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ④
