1번
KS규격의 안전색채에서 녹색의 표시사항이 아닌 것은?
- ① 안전
- ② 위생
- ③ 주의
- ④ 피난
정답 확인
정답 ③
정밀측정기능사 2004년 1회 기출문제
2004-07-18 시행 · 54문항
이 회차 문제 풀기 →2번
보링 작업에서 사용되는 절삭공구 중 가장 많이 사용되는 것은?
- ① 엔드밀
- ② 드릴
- ③ 바이트
- ④ 호브
정답 확인
정답 ③
3번
지그(jig)를 구성하는 부품이 아닌 것은?
- ① 고정구(fixture)
- ② 부시(bush)
- ③ 몸체(body)
- ④ 바이트(bite)
정답 확인
정답 ④
4번
슬로터(Slotter)의 구성 요소가 아닌 것은?
- ① 호브
- ② 회전 테이블
- ③ 램
- ④ 테이블 안내면
정답 확인
정답 ①
5번
오일 컵(oil cup)으로부터 작은 구멍, 밸브 등으로 거의 일 정량씩 급유하는 방법은?
- ① 적하급유법(drop oiling)
- ② 패드급유법(pad oiling)
- ③ 튀김급유법(splash oiling)
- ④ 원심급유법(centrifugal oiling)
정답 확인
정답 ①
6번

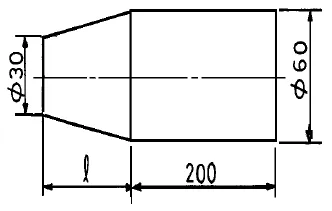

다음 그림과 같이 선반에서 공작물을 테이퍼로 절삭가공할 때, 심압대의 편위 거리를 30mm로 하면 테이퍼부의 길이 ℓ 은 몇 mm 인가?
- ① 66.7
- ② 180.2
- ③ 200
- ④ 220
정답 확인
정답 ③
7번
니이형 밀링머신의 종류에 해당되지 않는 것은?
- ① 플레인 밀링 머신
- ② 만능 밀링 머신
- ③ 수직 밀링 머신
- ④ 편위 밀링 머신
정답 확인
정답 ④
8번
방전 가공에 대한 특징 설명 중 틀린 것은?
- ① 전기 도체이면 쉽게 가공할 수 있다.
- ② 다듬질면은 전혀 방향성이 없다.
- ③ 공구는 구리나 흑연 등의 연한 재료를 이용한다.
- ④ 전극 전체에 걸리는 힘이 기계가공보다 아주 커서 얇은 판이나 가는 선의 가공이 어렵다.
정답 확인
정답 ④
9번
나사 측정에서 삼침(선)법 이란 궁극적으로 나사의 무엇을 측정하는 방법인가?
- ① 유효지름
- ② 바깥지름
- ③ 골지름
- ④ 피치
정답 확인
정답 ①
10번
연삭 숫돌 입자가 알루미나(Al2O3)인 경우 입자의 순도가 가장 높은 것은?
- ① 1A
- ② 4A
- ③ 1C
- ④ 4C
정답 확인
정답 ②
11번
Fe-C 상태도에서 공정점은 탄소함유량이 약 몇 %인가?
- ① 6.67%
- ② 4.3%
- ③ 1.7%
- ④ 0.85%
정답 확인
정답 ②
12번
면심입방격자에 해당하는 금속으로만 이루어진 항은?
- ① Fe (철), Mg (마그네슘)
- ② Cr (크롬), Mo (몰리브덴)
- ③ Zn (아연), W (텅스텐)
- ④ Al (알루미늄), Cu (구리)
정답 확인
정답 ④
13번
내식성 알루미늄 합금에 해당되지 않는 것은?
- ① 라우탈(lautal)
- ② 하이드로 날륨(hydronalium)
- ③ 알민(almin)
- ④ 알드리(aldrey)
정답 확인
정답 ①
14번
운동용 나사에 해당되지 않는 것은?
- ① 사각나사
- ② 사다리꼴 나사
- ③ 너클나사
- ④ 관용나사
정답 확인
정답 ④
15번
강력한 흑연화 촉진 원소로서 탄소량을 증가시키는 것과 같은 효과를 가지며 주철의 응고 수축을 적게하는 원소 는?
- ① Si
- ② Mn
- ③ P
- ④ S
정답 확인
정답 ①
16번
지름 10 mm, 길이 300 mm의 탄소강에 2000 kgf의 하중 이 작용할 때 늘어나는 길이는? (단, E = 2.1 × 104 kgf/mm2이다.)
- ① 0.036mm
- ② 0.36mm
- ③ 2.1mm
- ④ 21mm
정답 확인
정답 ②
17번
두 축의 동력을 임의로 단속할 수 있는 축 이음으로 옳은 것은?
- ① 플랜지 커플링
- ② 슬리브 커플링
- ③ 클러치
- ④ 유니버설 조인트
정답 확인
정답 ③
18번
체인 전동의 특징으로 잘못 된 것은?
- ① 미끄럼이 없다.
- ② 고속 회전에 적당하다.
- ③ 속도비가 정확하다.
- ④ 내열, 내유, 내습성이 있다.
정답 확인
정답 ②
19번
비금속 스프링에 속하지 않는 것은?
- ① 고무 스프링
- ② 공기 스프링
- ③ 액체 스프링
- ④ 동합금 스프링
정답 확인
정답 ④
20번
V벨트의 규격(형)이 아닌 것은?
- ① M
- ② A
- ③ F
- ④ E
정답 확인
정답 ③
21번
제 3각법에서 평면도는 정면도의 어느쪽에 있는가?
- ① 좌측
- ② 우측
- ③ 위
- ④ 아래
정답 확인
정답 ③
24번
베어링 번호표시가 6815 일때 안지름 치수는 얼마인가?
- ① 15
- ② 65
- ③ 75
- ④ 315
정답 확인
정답 ③
25번
다음 그림에서 x 의 값은 얼마인가?
- ① 31
- ② 25
- ③ 27
- ④ 30
정답 확인
정답 ①
29번
기하 공차의 종류와 기호 설명이 잘못된 것은?
- ① ◎ ː 동축도 공차
- ② ↗ ː 원주 흔들림 공차 ː 위치도 공차
- ③ ○ ː 원통도 공차
정답 확인
정답 ④
30번
가동부분을 이동 중의 특정한 위치 혹은 이동한계의 위치 로 표시하는데 사용하는 선은?
- ① 치수선
- ② 지시선
- ③ 해칭선
- ④ 가상선
정답 확인
정답 ④
31번
다이얼 게이지의 되돌림오차를 제거하는 역할을 하는 부품 은?
- ① 스핀들
- ② 헤어 스프링
- ③ 기어
- ④ 지침 피니언
정답 확인
정답 ②
32번
블록게이지로 22.905mm 조합하려고 할 때 가장 오차가 적은 것은? (단, 표준블록게이지 32개조 사용)
- ① 1.005 + 1.900 + 20.000
- ② 20.000 + 1.900 + 1.003 + 1.002
- ③ 11.900 + 10.000 + 1.005
- ④ 1.900 + 1.000 + 20.000 + 0.005
정답 확인
정답 ①
33번
구멍용 한계게이지의 종류 중 짧은 구멍 또는 진직도가 제 작 방법에서 보증되었을 때 사용하며 진직도, 타원형, 기 타 형상오차 등을 알 수 있는 잇점을 갖은 게이지는?
- ① 링 게이지
- ② 원통 스퀘어
- ③ 나이프 에지
- ④ 테보 게이지
정답 확인
정답 ④
34번
한계 게이지의 마모 여유는 어디에 두는가?
- ① 통과측
- ② 정지측
- ③ 양쪽 다 준다
- ④ 양쪽 다 주지 않는다
정답 확인
정답 ①
35번
다음중 마이크로미터 측정면의 평행도 검사에 가장 적합한 것은?
- ① 블록게이지
- ② 옵티컬플랫
- ③ 옵티컬패러렐
- ④ 캘리퍼게이지
정답 확인
정답 ③
36번
다음 열거한 측정기 중 하나가 나머지 것과 다른 용도의 것은?
- ① 수준기(Level)
- ② 사인 바아(Sine Bar)
- ③ 각도 정규(Bevel Protractor)
- ④ 광선 정반(Optical Flat)
정답 확인
정답 ④
37번
피치원 상에서 임의의 두 이 사이의 실제피치의 합과 이론 적인 값의 차를 무엇이라 하는가?
- ① 단일피치 오차
- ② 인접피치 오차
- ③ 누적피치 오차
- ④ 법선피치 오차
정답 확인
정답 ③
38번
미소각도, 정반의 평면도, 마이크로미터 측정면의 평행도 를 측정할 수 있는 측정기는?
- ① 공구 현미경
- ② 투영기
- ③ 사인바
- ④ 오토 콜리메이터
정답 확인
정답 ④
39번
중심거리 100mm인 사인바가 있다. θ =30° 의 각도를 만 드는데 블록 게이지의 높이를 얼마로 하면 되는가?
- ① 50mm
- ② 45mm
- ③ 40mm
- ④ 30mm
정답 확인
정답 ①
41번
한계 게이지의 종류 중 축용 한계 게이지는?
- ① 봉 게이지
- ② 스냅 게이지
- ③ 판형 플러그 게이지
- ④ 원통형 플러그 게이지
정답 확인
정답 ②
42번
다음 중 나사의 측정 대상이 아닌 것은?
- ① 플랭크
- ② 나사산의 반각
- ③ 피치
- ④ 유효지름
정답 확인
정답 ①
43번
견고하여 금긋기 작업에 적당하고 0점 조정을 할 수 있는 하이트 게이지는?
- ① HM형
- ② HB형
- ③ HC형
- ④ HT형
정답 확인
정답 ④
44번
나사마이크로미터는 나사의 어떤 지름을 측정하는가?
- ① 골지름
- ② 바깥지름
- ③ 호칭지름
- ④ 유효지름
정답 확인
정답 ④
45번
표준실에서 서로 다른 두 사람이 같은 버어니어 캘리퍼스 를 사용하여 같은 제품을 측정한 결과 측정값이 조금씩 차 이가 있었다. 가장 크게 영향을 미치는 오차는 무엇인가?
- ① 개인 오차
- ② 계기 오차
- ③ 되돌림 오차
- ④ 환경 오차
정답 확인
정답 ①
46번
아래의 설명에 가장 타당한 마이크로미터는?
- ① 지시 마이크로미터
- ② 기어 마이크로미터
- ③ V엔빌 마이크로미터
- ④ 포인트 마이크로미터
정답 확인
정답 ④
47번
측정압의 차이에 의한 개인 오차를 없애서 최소측정값 0.01 mm로 높일 수 있는 버니어캘리퍼스는?
- ① 정압 버니어캘리퍼스
- ② 오프셋 버니어캘리퍼스
- ③ 만능 버니어캘리퍼스
- ④ 다이얼 버니어캘리퍼스
정답 확인
정답 ①
48번
다음 중 기어의 오차가 아닌 것은?
- ① 치형 오차
- ② 피치 오차
- ③ 표면 오차
- ④ 편심 오차
정답 확인
정답 ③
49번
스냅게이지(snap gauge)의 종류가 아닌 것은?
- ① 편구형
- ② 양구형
- ③ C형
- ④ 테보형
정답 확인
정답 ④
50번
상온 28℃에서 50mm의 블록게이지를 측정하였더니 50.004mm이었다. 이 블록게이지를 20℃에서 측정한다면 실제 얼마의 오차를 가지고 있겠는가? (단, 선팽창계수는 11.5x10-6/℃로 한다.)
- ① 약 0.12 ㎛
- ② 약 0.6 ㎛
- ③ 약 4.6 ㎛
- ④ 약 6.0 ㎛
정답 확인
정답 ②
51번
다음 중 표면 거칠기 측정법이 아닌 것은?
- ① 광절단법
- ② 촉침법
- ③ 광파간섭법
- ④ 간접투사법
정답 확인
정답 ④
52번
다음 중 아베의 원리에 맞는 측정기는?
- ① 외측 마이크로미터
- ② 버니어 캘리퍼스
- ③ 캘리퍼형 내측 마이크로미터
- ④ 하이트 게이지
정답 확인
정답 ①
53번
다음 중 나사의 유효지름을 측정할 수 없는 것은?
- ① 삼침법
- ② 투영기
- ③ 나사 게이지
- ④ 공구 현미경
정답 확인
정답 ③
54번
최소 눈금이 0.01mm 이고, 눈금선 간격이 0.85mm 인 측 정기의 배율은 얼마인가?
- ① 배율=8.5
- ② 배율=85
- ③ 배율=580
- ④ 배율=850
정답 확인
정답 ②
55번
다음 중 베셀 점(Bessel point)에 대하여 맞게 설명한 것 은?
- ① 양단면이 평행이 되도록 지지하는 점
- ② 양측면이 평행이 되도록 지지하는 점
- ③ 양단면의 오차를 최소로 지지하는 점
- ④ 전장의 오차를 최소로 하도록 지지하는 점
정답 확인
정답 ④
56번
다음 설명에서 수준기(Level)의 사용 용도가 아닌 것은?
- ① 공작기계의 정도 검사
- ② 공작기계의 설치
- ③ 진직도 검사
- ④ 제품치수 검사
정답 확인
정답 ④
57번
선반의 주축 구멍에 테스트 바를 끼우고, 그 입구 및 선단 에 다이얼 게이지를 셋팅하고 주축 회전중에서 다이얼게이 지 지시 눈금의 최대 차를 측정값으로 구하는 선반의 정도 검사 부분은?
- ① 주축의 직각도 측정
- ② 주축의 동심도 측정
- ③ 주축의 흔들림 측정
- ④ 주축의 축방향 움직임 측정
정답 확인
정답 ③
58번
다이얼게이지의 특징을 설명한 것으로 틀린 것은?
- ① 측정 범위가 좁다.
- ② 연속된 변위량의 측정이 가능하다.
- ③ 많은 개소의 측정을 동시에 할 수 있다.
- ④ 소형, 경량으로 취급이 용이하다.
정답 확인
정답 ①
59번
다음 중 중심을 내는 금긋기 작업에 편리한 측정기는?
- ① 베벨각도기
- ② 클리노미터
- ③ 수준기
- ④ 콤비네이션 세트
정답 확인
정답 ④
60번
다음 중 테이퍼축의 테이퍼를 측정하는데 가장 적합한 측 정기는?
- ① 한계게이지
- ② 베벨각도기
- ③ 사인센터
- ④ 오토콜리메이터 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인
정답 ③
